電子工作 - Geekcreitキット編
sasa+12020年の12月に奥さんからクリスマスプレゼントということで、Banggoodで選んだGeekcreitの電子工作キットをもらった[1]。cartreaderを作ろうと準備していたところを見てたまには電子工作系のものを贈ろうと考えたらしい。
-
ちなみに届いたのは年明け ↩︎
sasa+1LEDドットマトリクス時計
1つ目はこれ。
ドキュメントはこちら。なぜdocxなんだ……

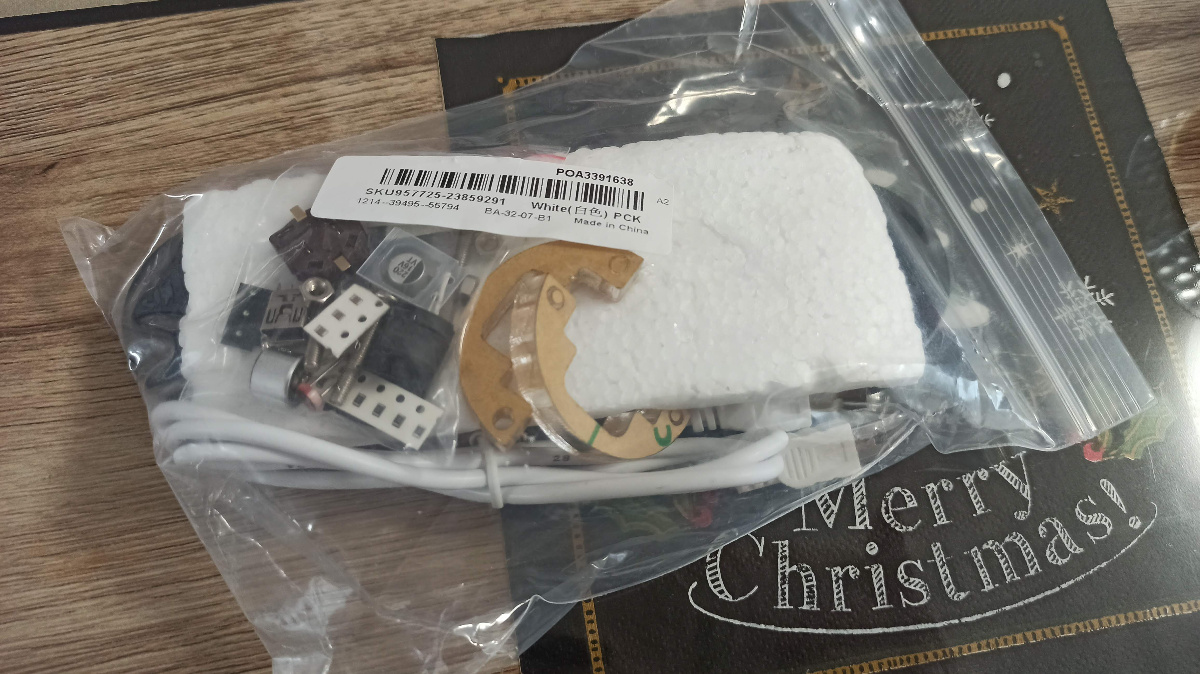

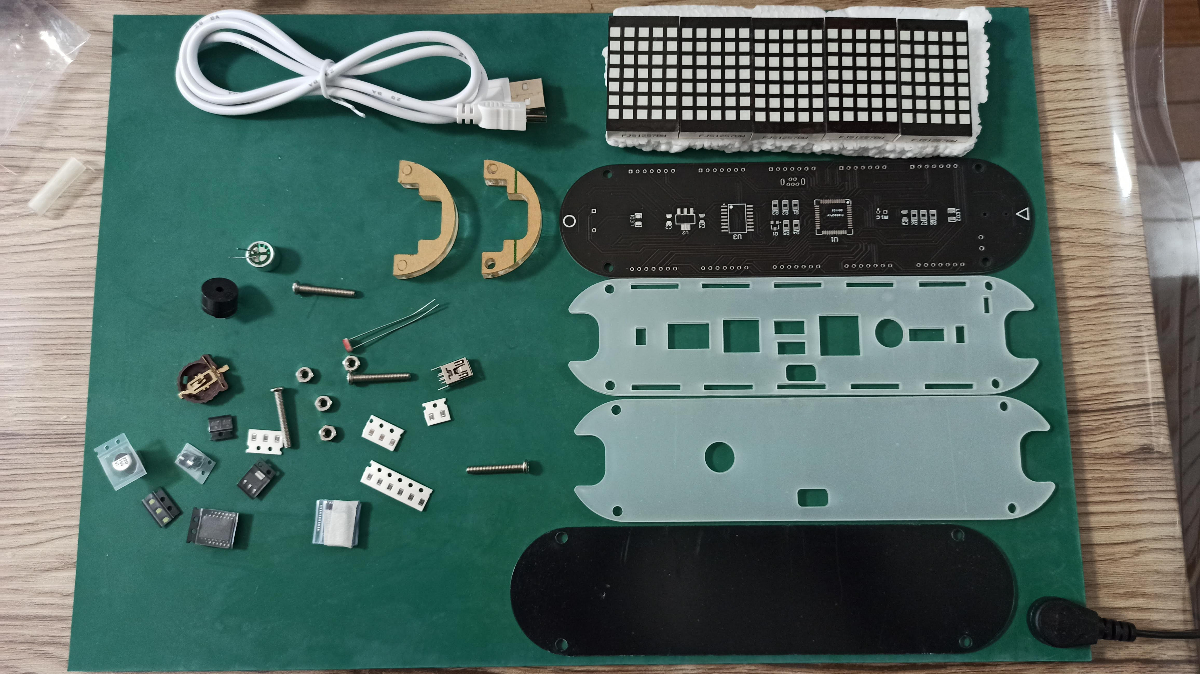

制作過程の写真を撮らなかったので部品一覧の写真しかない。ICのはんだ付けが細かいためフラックスが必須だが、この時点では持っておらず、細いはんだこてでチャレンジしたが案の定となりの足にはんだがくっついてしまった。
ドキュメント通り進めると、途中でチェックするように書いてあるためチェックしたところ、正常に動作しなかったため失敗したと諦めていたが、後からフラックスを注文してそれを塗布した上で温め直したところ正常に動作するようになった。
sasa+1フルカラーLEDを使ったニキシー管モドキの時計
2つ目はこれ。
ドキュメントはこちら：

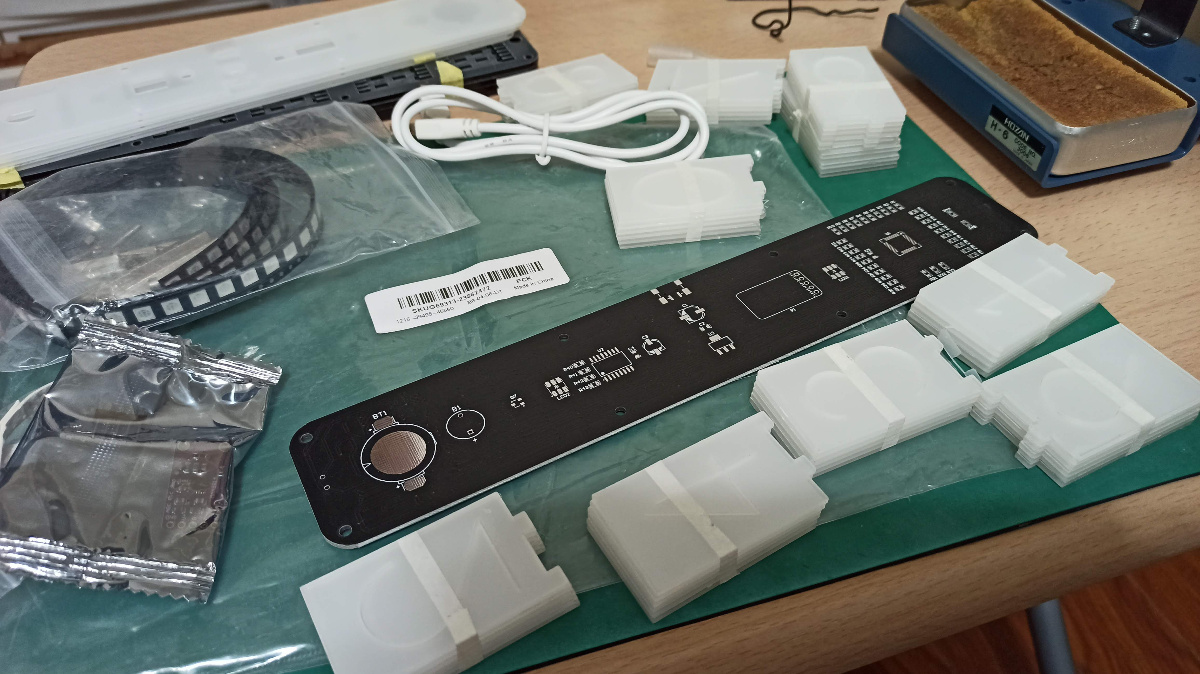

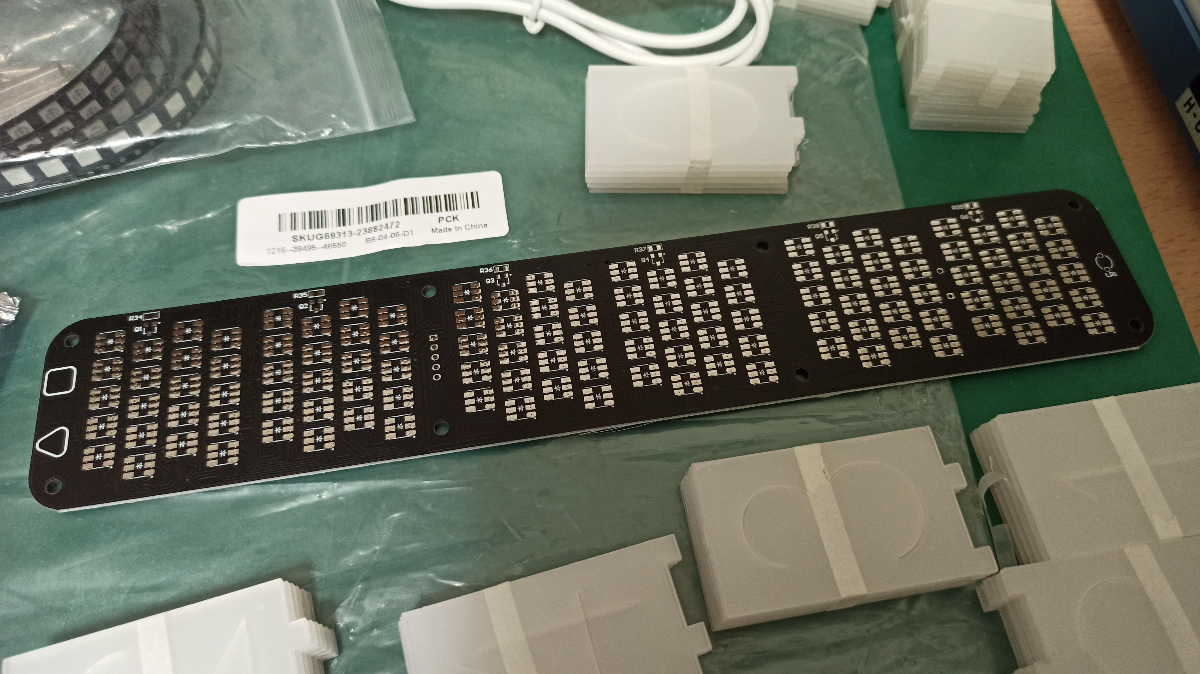

パーツを並べたところ。
パーツを並べた時にすでにLEDの数が多いところに目が行き、はんだ付けする箇所が多くて大変そうだなあ、と思った。予想通り大変だった。

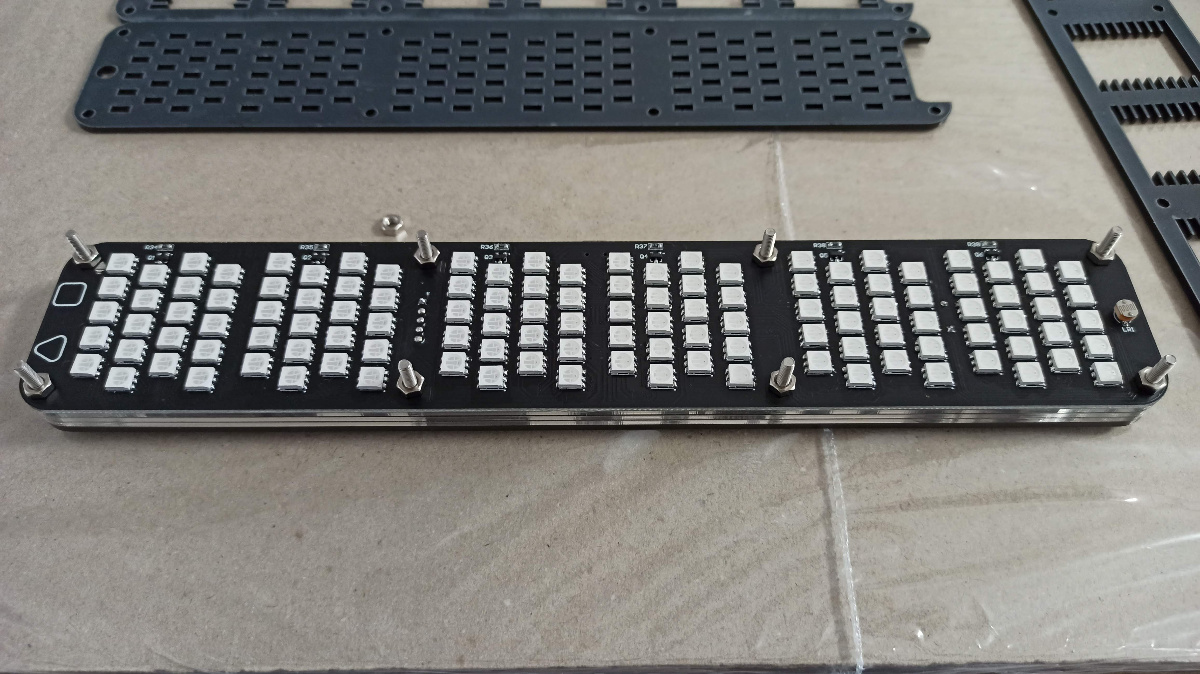

LEDを120個はんだ付けしたあと。

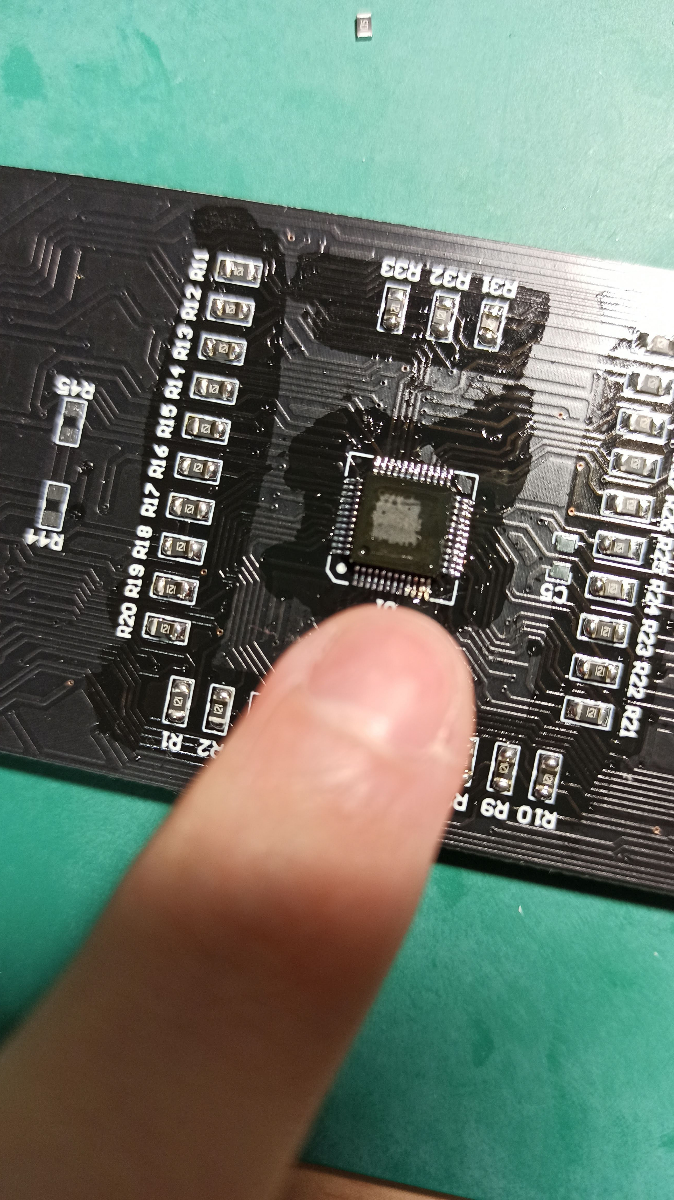

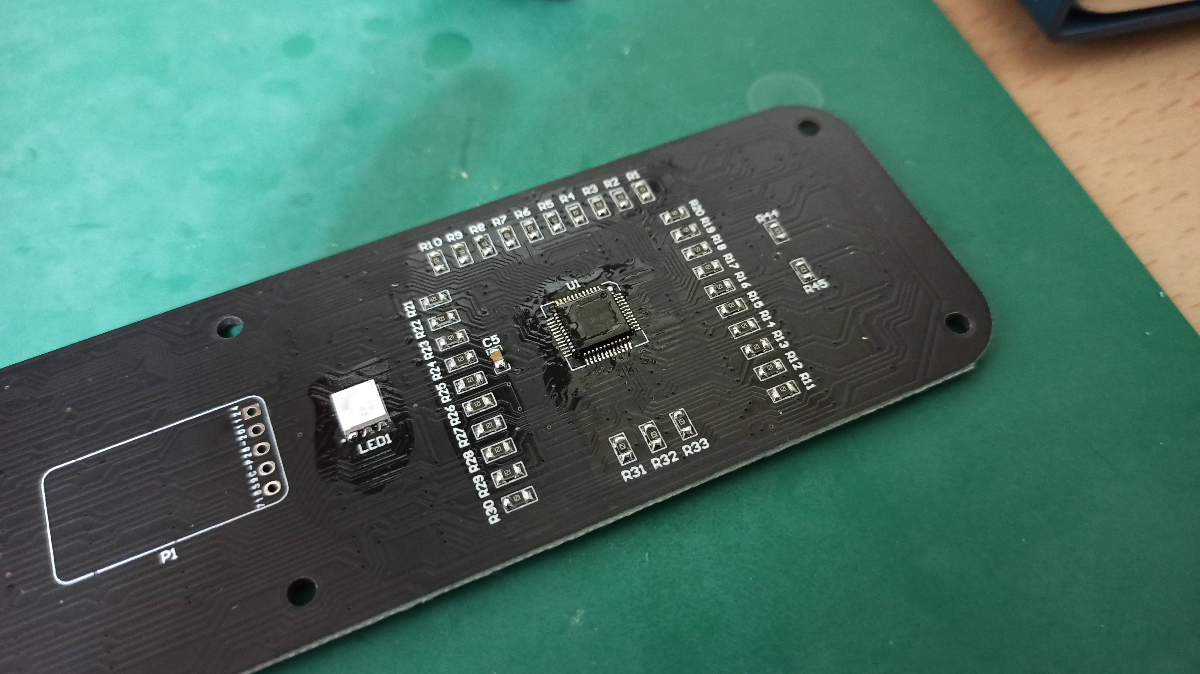

ICがとても小さく、フラックスがないととてもでないがはんだ付けできない。

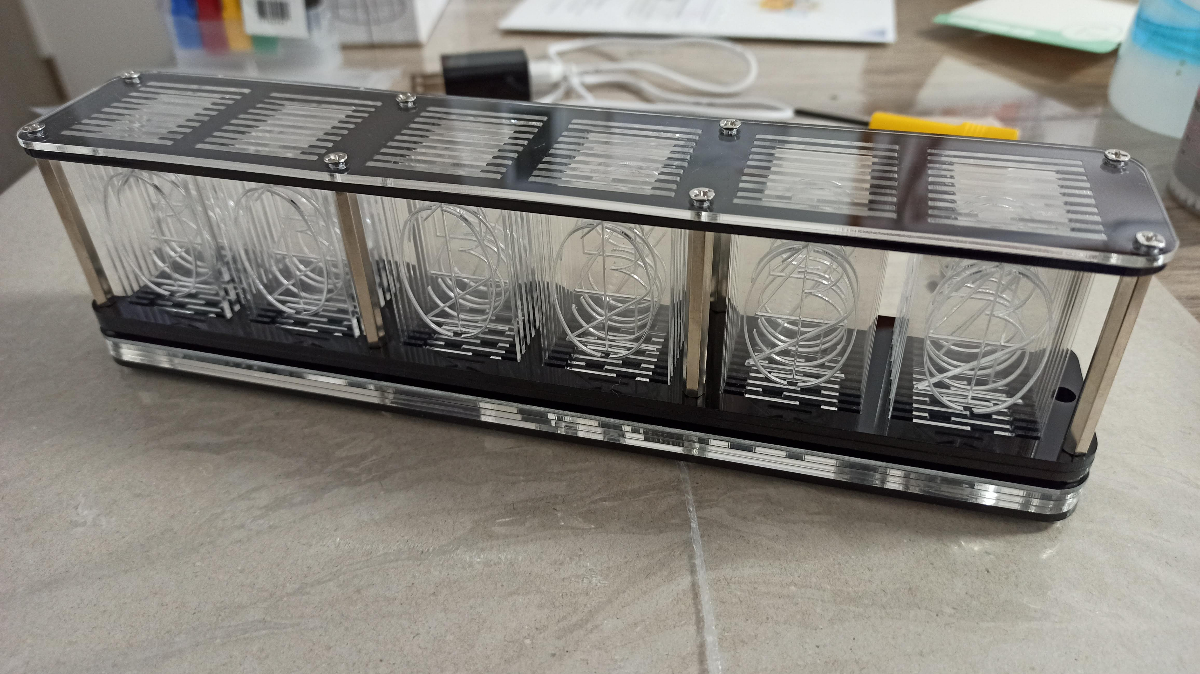

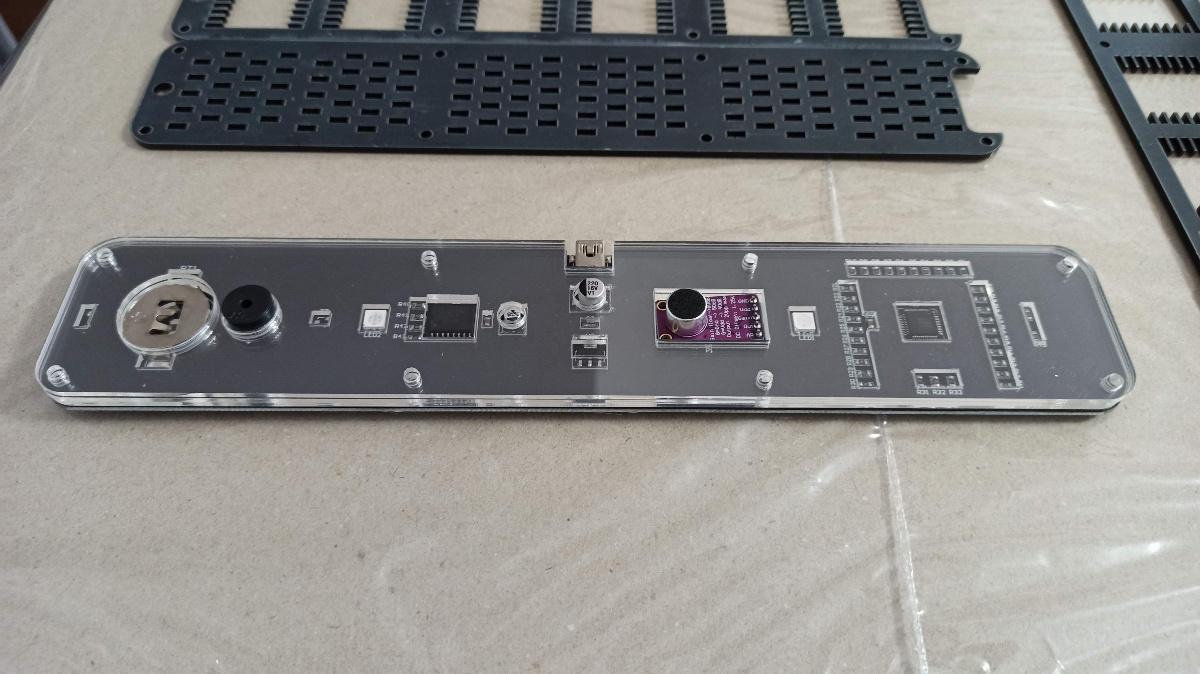

あとはどんどん組み立ていく。

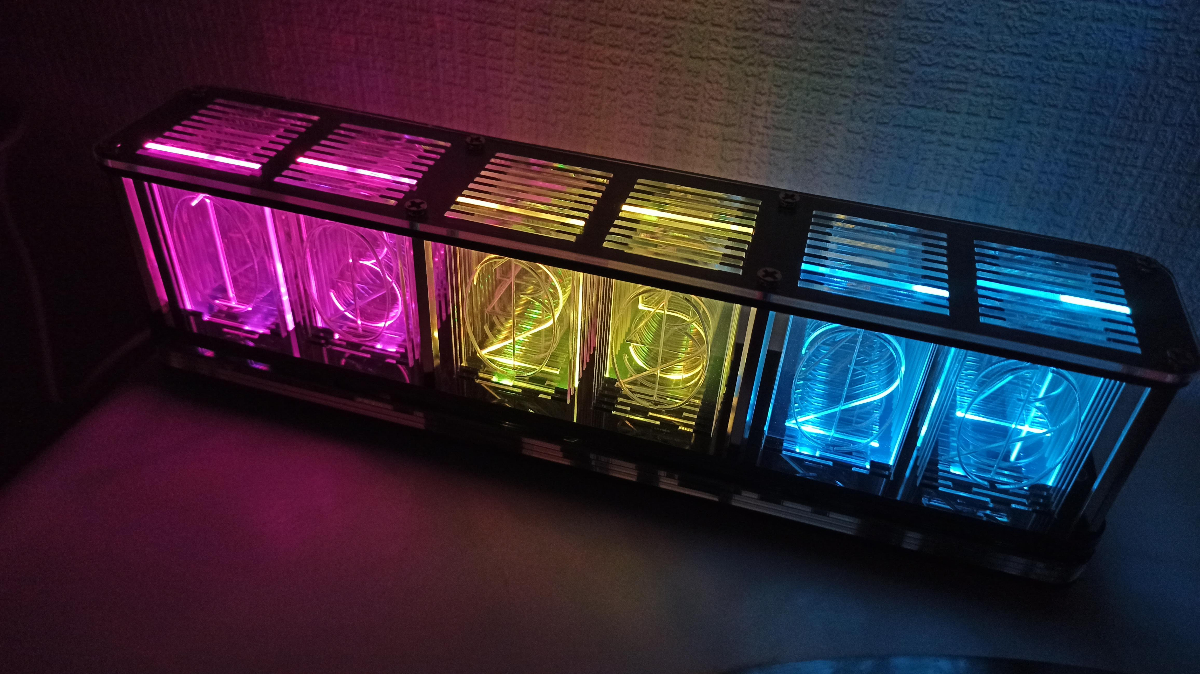

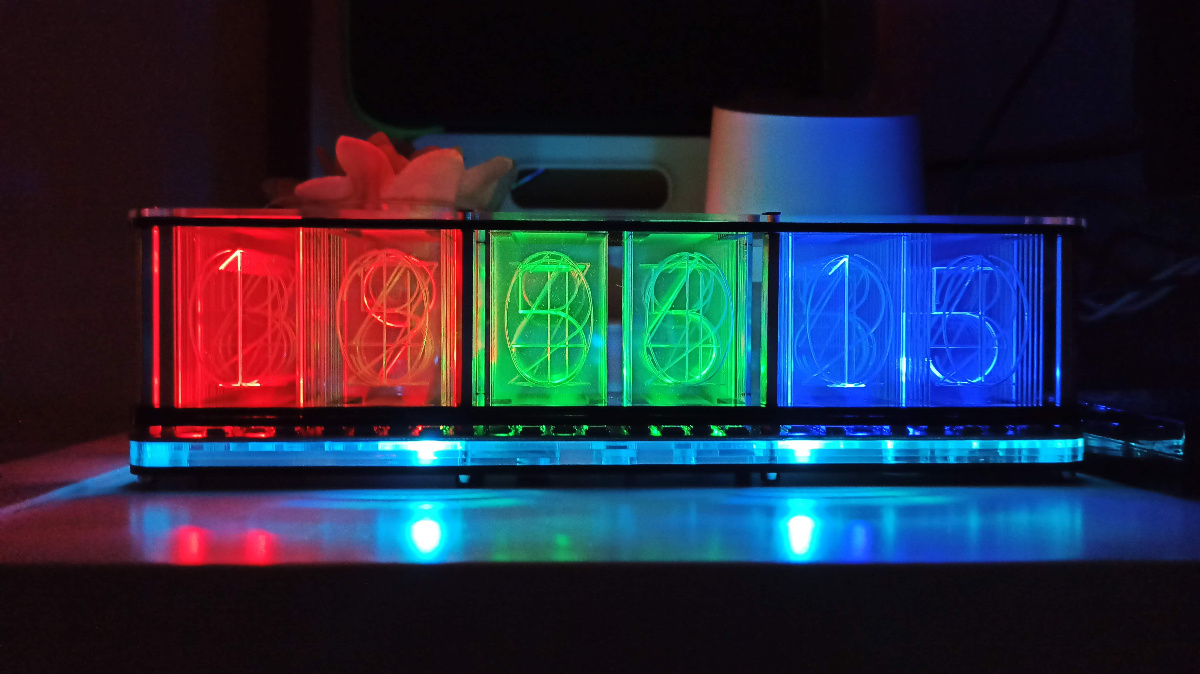

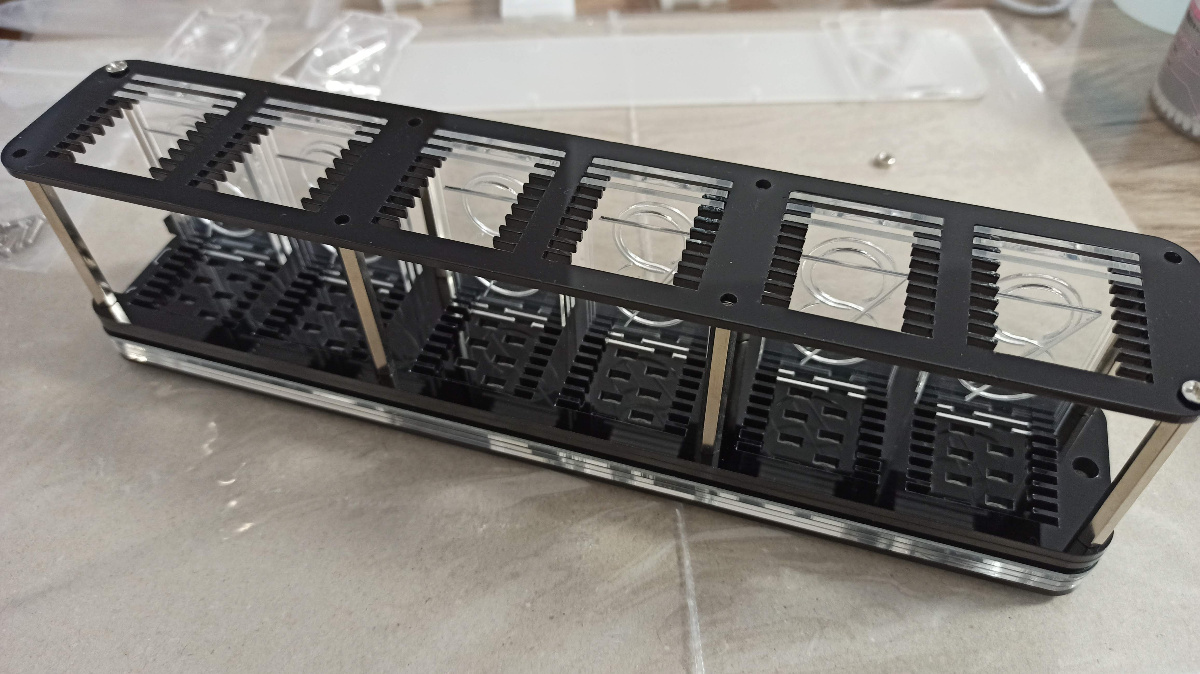

完成したものがこちら：
動画はこちら：
反省点
ボタン電池が必要だということに組み立てている途中で気がついたが、買ってくるのが面倒だったので取り付けなかった。USBから給電するので動作するのだが、停電したりすると当然給電されなくなって停止するので、再度時計合わせをする必要がありとても面倒。
