前置き

この記事が対象の人

  • 自宅サーバーでサービスを運用する人
  • VirtualHostを使う人
  • WAN側と同じIPやドメインでLANからアクセスする人

LANからアクセスできねぇ!

ノリで自宅サーバーを構築して、一部の人が最初の方にぶち当たる問題が 「外部からアクセスできるのにLANからアクセスできねぇ!!!」 という問題。WebサーバーでVirtualHostを使ってたりするとプライベートIPでアクセスできないので、今回はこの問題を解決していきます。
LANからアクセスできない(泣)

なぜ起きちゃう?

問題は、ルーターにあります。ここで重要になるのが ヘアピンNAT (NATループバック)。これは、LAN内の機器にグローバルIPでアクセスできるようにするスグレモノ。
これにルーターが対応していないと、LAN内からはグローバルIPで直接アクセスできないのです。
(メーカーも公表してないっぽいから気づくのさえ難しい...)
詳しい説明はこちらから。
http://www.rtpro.yamaha.co.jp/RT/docs/nat-descriptor/hairpin_nat.html

解決方法

方法は3つあります。

  1. 外部のプロキシサーバーを経由する
    (自分がVPNを使ったり、アクセスをCloudflare経由にする)(簡単だけどスピートが落ちます)

  2. hostsファイルを編集する
    (一番手軽だけど、外出時等にネット環境が変わると都度書き換える必要があります。)

  3. ローカルDNSを構築する
    (一番シームレス(だと思う)、だが初期設定がめんどくさい)

自分に合う方法を選びましょう。今回は3個目の方法でやっていきます。

実際にやっていく

環境

今回の環境です。

  • サーバーOS: Ubuntu 22.04 LTS
  • クライアントOS: Windows 11 22H2

※ ウェブサーバーとDNSサーバーは同じPCに存在する
※ サーバーのプライベートIPアドレスは192.168.3.2

サーバー側の操作

インストール

最初に、一応パッケージの更新をしましょう。

bash
sudo apt-get update
sudo apt-get upgrade

次に、DNSのソフトウェア、BIND9をインストールします。ついでにカレントディレクトリも変えちゃいましょう。

bash
sudo apt install bind9 bind9-utils
cd /etc/bind

設定ファイルの編集

LAN内からDNSが利用できるようにします。

bash
sudo nano named.conf.options
named.conf.options
//緑の部分を追加してください。

//ここでLAN内のネットワークを定義します。
+acl local-area-network {
+        192.168.3.0/24;
+};

options {
        directory "/var/cache/bind";

        // If there is a firewall between you and nameservers you want
        // to talk to, you may need to fix the firewall to allow multiple
        // ports to talk.  See http://www.kb.cert.org/vuls/id/800113

        // If your ISP provided one or more IP addresses for stable
        // nameservers, you probably want to use them as forwarders.
        // Uncomment the following block, and insert the addresses replacing
        // the all-0's placeholder.

        // forwarders {
        //      0.0.0.0;
        // };

//ここで、DNSの処理を受け付けるアクセス元を定義します。
+        allow-query {
+	    localhost;
+	    local-area-network;
+	};

//ここで、サーバーで定義されないドメインやIPを他のDNSに問い合わせるようにします。
+        recursion yes;

        //========================================================================
        // If BIND logs error messages about the root key being expired,
        // you will need to update your keys.  See https://www.isc.org/bind-keys
        //========================================================================
        dnssec-validation auto;

        listen-on-v6 { any; };
};

ドメインと設定ファイルの定義

ドメインを定義するファイルを作成します。

bash
sudo nano named.conf.my-zones

named.conf.my-zones の部分は自分に分かりやすい名前でどうぞ!

named.conf.my-zones(新規ファイル)
//一応ネームサーバーのドメインを設定します。
//my-server.dnsの部分は使いたいものにしてください。

zone "my-server.dns" IN {
        type    master; //マスタサーバーになります。
        file    "/etc/bind/my-server.dns.zone"; //DNSを設定するファイルです。
};

//ここからアクセスしたいドメインを入れます。
//example-my-service.comの部分は自分のFQDN(ドメイン)を入れてください。

zone "example-my-service.com" IN{
        type    master;
	file    "/etc/bind/example-web-service.com.zone";
}

DNSレコードの設定

先程定義したドメインのそれぞれについて、DNSレコードを設定していきます。

DNS

bash
sudo nano my-server.dns.zone
my-server.dns.zone(新規ファイル)
$TTL 86400
@       IN      SOA     ns.my-server.dns. support.my-server.dns. (

        ; INはLANを含むインターネット。
	; SOAは管理情報のこと。
	; ns.my-server.dnsの部分は使用するネームサーバー。
	; support.myserver.dnsの部分は担当者のメール。@は.になります。
	; (メールは存在する必要はない)(多分)

        20231118        ;Serial シリアル番号です。変更したら増やします。(日付が便利)
        3600            ;Refresh 指定した秒数ごとにDNSの情報を再取得します。
        1800            ;Retry Refreshで失敗したときにここの秒数後に再試行します。
        604800          ;Expire 情報を取得できないときにセカンダリNSの情報が使える期間
        865400          ;Minimum TTL ネガティブキャッシュを保持する期間
)

@    IN    NS   ns.my-server.dns. ;使用するネームサーバー。ns.my-server.dns とします。
ns   IN    A    192.168.3.2 ;ns.my-server.dnsのAレコード。サーバーのアドレスを入れます。

アクセスするドメイン

bash
sudo nano example-my-service.com.zone
example-my-service.com.zone(新規ファイル)
; ←このファイルはこれがコメントアウトになります
$TTL 86400
@       IN      SOA     ns.my-server.dns. support.my-server.dns. (
        20231118
        3600
        1800
        604800
        865400
)

@   IN    NS   ns.my-server.dns. ;上もだけど、最後の「.」を忘れずに!
@   IN    A    192.168.3.2 ;Webサーバーが置いてあるアドレス。

最後の仕上げ

最後に、大元の設定ファイルを編集します。

bash
sudo nano named.conf
named.conf
// This is the primary configuration file for the BIND DNS server named.
//
// Please read /usr/share/doc/bind9/README.Debian.gz for information on the
// structure of BIND configuration files in Debian, *BEFORE* you customize
// this configuration file.
//
// If you are just adding zones, please do that in /etc/bind/named.conf.local

include "/etc/bind/named.conf.options";
include "/etc/bind/named.conf.local";
include "/etc/bind/named.conf.default-zones";

//これを追加してください(named.conf.my-zonesは自分のファイル名)
+include "/etc/bind/named.conf.my-zones";

確認作業

構文にミスが無いか確認しましょう。

bash
sudo named-checkzone my-server.dns /etc/bind/my-server.dns.zone
zone my-server.dns/IN: loaded serial 20231118
OK
bash
sudo named-checkzone example-my-service.com /etc/bind/example-my-service.com.zone
zone example-my-service.com/IN: loaded serial 20231118
OK

どちらとも最後にOKと出れば問題ありません。

サービスのリロード

変更内容を適用し、起動時にも働くようにします。

bash
sudo systemctl reload named
sudo systemctl enable named

LANにポート開放

ufwを利用してUDPの53番ポートを開放します。

bash
sudo ufw allow 53/udp
sudo ufw reload

DNSが働いているか確認

nslookupで確認します。

bash
nslookup google.com 192.168.3.2 //DNSサーバーのアドレス

ついでに登録したドメインも確認します。

bash
nslookup example-my-service.com 192.168.3.2 //DNSサーバーのアドレス

Name: example-web-service.com
Address: 192.168.3.2 //WebサーバーのプライベートIPアドレス

こうなれば成功です。

クライアント側の操作

DNSサーバーを設定するだけです。
設定 → ネットワークとインターネット → イーサネット → 編集

設定場所

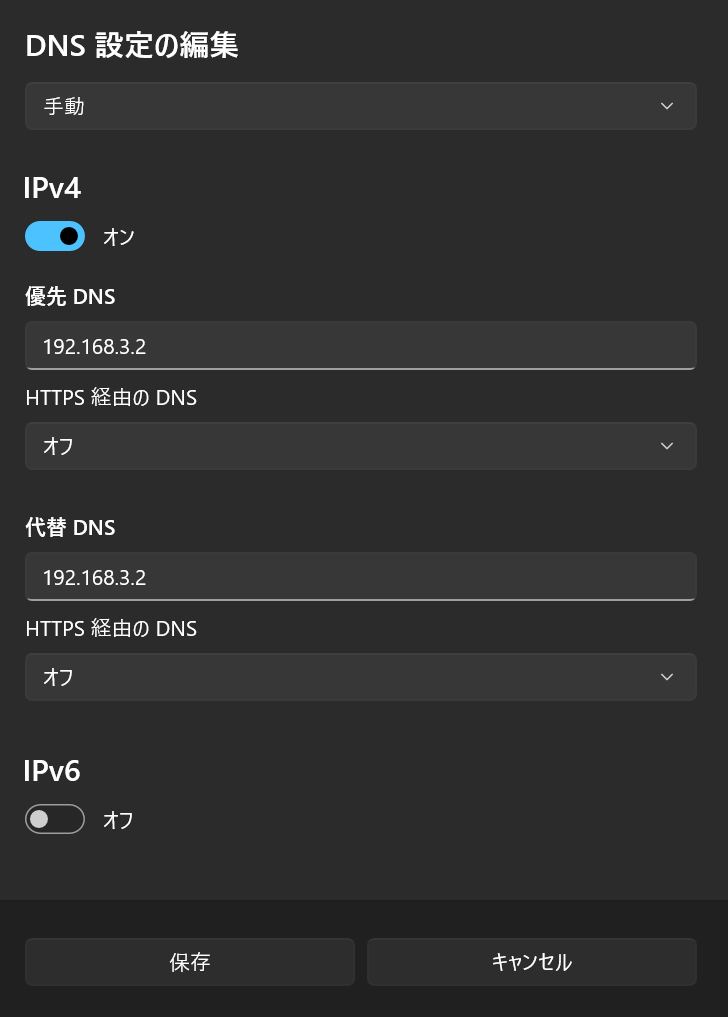

このようにしてください。192.168.3.2の部分は自分のDNSサーバーのIPに変えましょう
設定例
(有線接続の場合です。)

あとはドメインにアクセスするだけです。

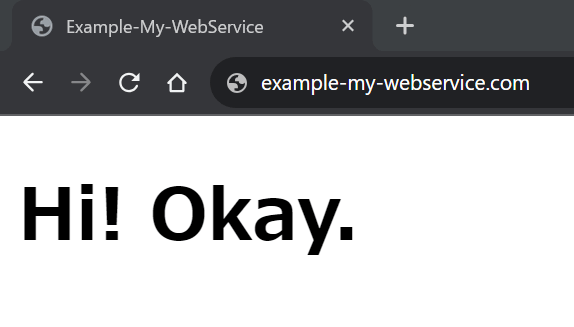

Success!

おめでとうございます。お疲れ様でした。

おわりに

注意

私はいわゆるアマチュアです。色々調べてますが、間違っていることがあると思いますので、そこだけ気をつけてください。何かサーバーに不具合が生じても責任は取れませんよ?言いましたからね?
指摘はどんどんお寄せください。

以下の記事を参考にしました。

https://zenn.dev/tochiman/articles/5434d4a1e40820
https://atmarkit.itmedia.co.jp/fnetwork/dnstips/014.html
