はじめに

2つのノーマルマップを合成しようと思ったとき、様々な手法がありどれを使用すればよいのかわからなくなってしまいました。
そこで、各ノーマルマップの合成により、どのような見た目になるかを一覧にしました。

環境

Unity 2022.2.2f1
Universal RP 14.0.4

ソースコード

シェーダー

Shader "NormalMapBlend/ChangeBlend"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
        _FirstNormalMap ("FirstNormalMap", 2D) = "bump"
        _SecondNormalMap ("SecondNormalMap", 2D) = "bump"
        [Enum(NormalMapBlend.BlendType)]_BlendType ("BlendType", float) = 0
    }

    HLSLINCLUDE
        #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

        struct Attributes
        {
            float4 positionOS : POSITION;
            float3 normal : NORMAL;
            float4 tangent : TANGENT;
            float2 uv : TEXCOORD0;
        };

        struct Varyings
        {
            float4 positionHCS : SV_POSITION;
            float2 uv : TEXCOORD0;
            float3 viewDir : TEXCOORD1;
            float3 lightDir : TEXCOORD2;
        };

        TEXTURE2D(_MainTex);
        SAMPLER(sampler_MainTex);
        TEXTURE2D(_FirstNormalMap);
        SAMPLER(sampler_FirstNormalMap);
        TEXTURE2D(_SecondNormalMap);
        SAMPLER(sampler_SecondNormalMap);

        CBUFFER_START(UnityPerMaterial)
            float4 _MainTex_ST;
            half _BlendType;
        CBUFFER_END

        // UnityのShaderGraphのデフォルト
        float3 UnityWhiteOutBlend(float3 first, float3 second)
        {
            return normalize(float3(first.rg + second.rg, first.b * second.b));
        }

        // UnityのShaderGraphのReoriented
        // WhiteOutに比べ、高品質だがパフォーマンスが落ちる
        float3 UnityReorientedNormalBlend(float3 first, float3 second)
        {
            float3 t = first.xyz + float3(0, 0, 1);
            float3 u = second.xyz * float3(-1, -1, 1);

            return t / t.z * dot(t, u) - u;
        }

        // 2つのテクスチャの平坦化したブレンド
        float3 LinearBlend(float3 first, float3 second)
        {
            return normalize(float3(first + second));
        }

        // 強度が強い部分はより強く、弱い部分はより弱くするブレンド
        float3 OverlayBlend(float3 first, float3 second)
        {
            float3 r  = first < 0.5 ?
                2.0 * first * second :
                1.0 - 2.0 * (1.0 - first) * (1.0 - second);
            r = normalize(r * 2.0 - 1.0);
            return r * 0.5 + 0.5;
        }

        // 2つのノーマルマップの変化率をもとにブレンド
        float3 PartialDerivativeBlend(float3 first, float3 second)
        {
            half blendRate = 0.5;
            float2 pd = lerp(first.xy / first.z, second.xy / second.z, blendRate);

            return normalize(float3(pd, 1));
        }

        // WhiteOutBlendingのZ成分の乗算をやめることでパフォーマンスを良くしたもの
        float3 UnrealDeveloperNetworkBlend(float3 first, float3 second)
        {
            return normalize(float3(first.rg + second.rg, first.b));
        }

        Varyings vert(Attributes IN)
        {
            Varyings OUT;

            OUT.positionHCS = TransformObjectToHClip(IN.positionOS.xyz);
            OUT.uv = TRANSFORM_TEX(IN.uv, _MainTex);

            float3 binormal = cross(IN.normal, IN.tangent.xyz) * IN.tangent.w;
            float3x3 rotation = float3x3(IN.tangent.xyz, binormal, IN.normal);

            // ビルトインのObjSpaceViewDirと同義
            float3 objectSpaceViewDir = TransformWorldToObject(GetCameraPositionWS()) - IN.positionOS.xyz;
            OUT.viewDir = normalize(mul(rotation, objectSpaceViewDir));

            // ビルトインのObjSpaceLightDirと同義
            float3 objectSpaceLightDir = TransformWorldToObjectDir(_MainLightPosition.xyz) - IN.positionOS.xyz * _MainLightPosition.w;
            OUT.lightDir = normalize(mul(rotation, objectSpaceLightDir));
            return OUT;
        }

        half4 frag(Varyings IN) : SV_Target
        {
            half4 mainTex = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, IN.uv);
            float3 firstNormal = UnpackNormal(SAMPLE_TEXTURE2D(_FirstNormalMap, sampler_FirstNormalMap, IN.uv));
            float3 secondNormal = UnpackNormal(SAMPLE_TEXTURE2D(_SecondNormalMap, sampler_SecondNormalMap, IN.uv));

            float3 blendedNormal = _BlendType <= 0 ? UnityWhiteOutBlend(firstNormal, secondNormal) :
                                   _BlendType <= 1 ? UnityReorientedNormalBlend(firstNormal, secondNormal) :
                                   _BlendType <= 2 ? LinearBlend(firstNormal, secondNormal) :
                                   _BlendType <= 3 ? OverlayBlend(firstNormal, secondNormal) :
                                   _BlendType <= 4 ? PartialDerivativeBlend(firstNormal, secondNormal) :
                                   UnrealDeveloperNetworkBlend(firstNormal, secondNormal);

            half3 diffuse = max(0, dot(blendedNormal, IN.lightDir)) * _MainLightColor.rgb;
            half3 halfDir = normalize(IN.lightDir + IN.viewDir);
            half3 specular = pow (max(0, dot(blendedNormal, halfDir)), 128.0) * _MainLightColor.rgb;

            blendedNormal = mainTex.xyz * diffuse + specular;

            return float4(blendedNormal, 1);
        }
    ENDHLSL

    SubShader
    {
        Tags
        {
            "RenderPipeline"="UniversalPipeline"
            "RenderType"="Opaque"
        }

        Pass
        {
            HLSLPROGRAM
                #pragma vertex vert
                #pragma fragment frag
            ENDHLSL
        }
    }
}

スクリプト

namespace NormalMapBlend
{
    public enum BlendType
    {
        WhiteOut,
        Reoriented,
        Linear,
        Overlay,
        PartialDerivative,
        UnrealDeveloperNetwork
    }
}

ノーマルマップのブレンドによる違い

実際にノーマルマップのブレンドを切り替えて、どのような見た目になるかを試してみます。
使用する2つのテクスチャは以下になります。

WhiteOutBlending

float3 UnityWhiteOutBlend(float3 first, float3 second)
{
    return normalize(float3(first.rg + second.rg, first.b * second.b));
}

UnityのShaderGraphで使用されているブレンド方法の1種です。
Defaultを選択すると、このブレンド方法になります。

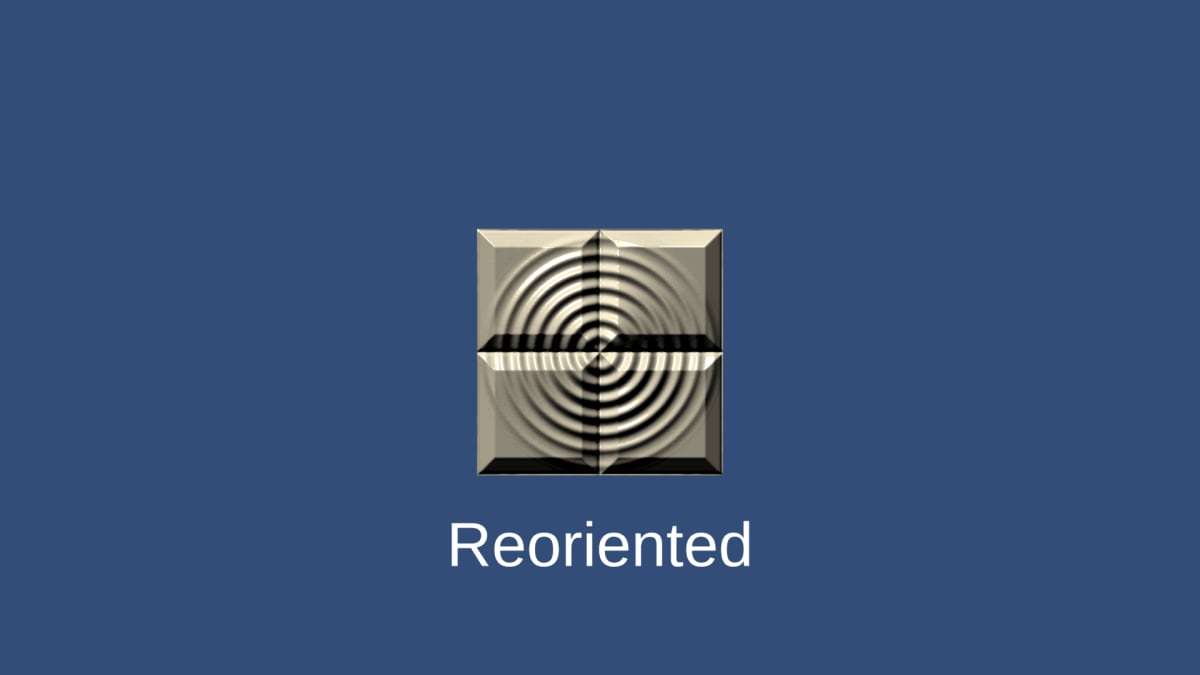

ReorientedNormalBlending

float3 UnityReorientedNormalBlend(float3 first, float3 second)
{
    float3 t = first.xyz + float3(0, 0, 1);
    float3 u = second.xyz * float3(-1, -1, 1);

    return t / t.z * dot(t, u) - u;
}

UnityのShaderGraphで使用されているブレンド方法の1種です。
Reorientedを選択すると、このブレンド方法になります。
WhiteOutBlendingに比べて、パフォーマンスは落ちてしまいますが高品質です。

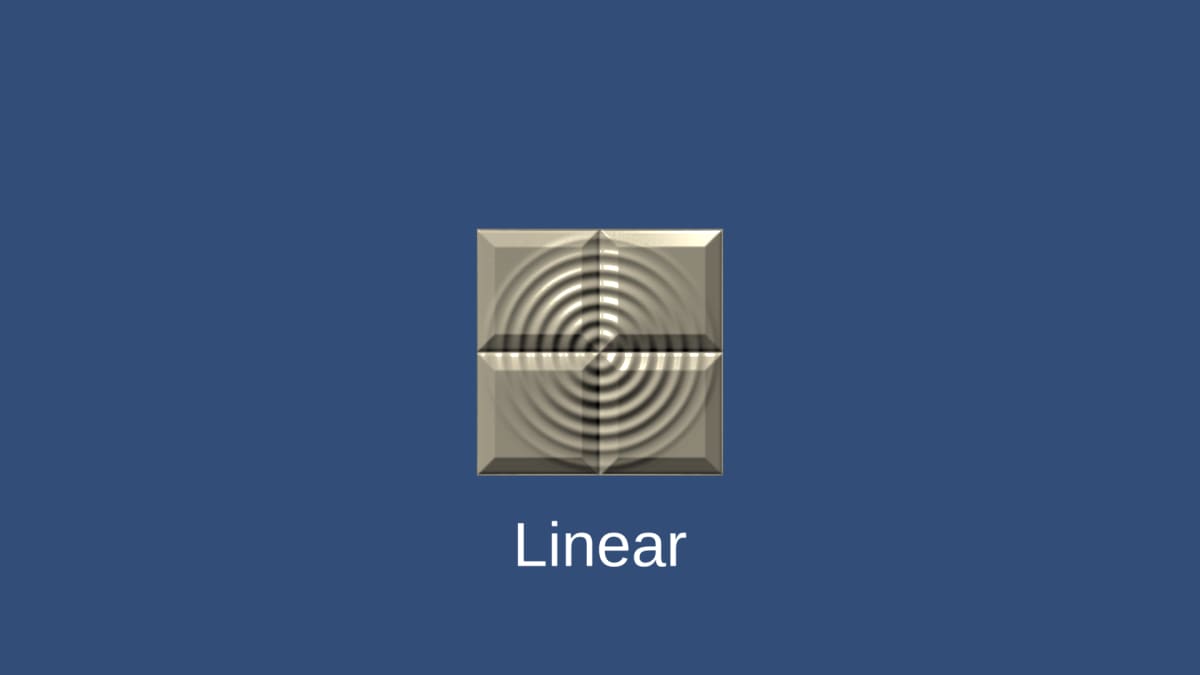

LinearBlending

float3 LinearBlend(float3 first, float3 second)
{
    return normalize(float3(first + second));
}

単純な合成によるブレンドです。
2つのテクスチャの平坦化するため、あまりキレイなブレンドになりません。

OverlayBlending

float3 OverlayBlend(float3 first, float3 second)
{
    float3 r  = first < 0.5 ?
        2.0 * first * second :
        1.0 - 2.0 * (1.0 - first) * (1.0 - second);
    r = normalize(r * 2.0 - 1.0);
    return r * 0.5 + 0.5;
}

法線の強度が強い部分はより強く、弱い部分はより弱くするブレンド方法です。
ノーマルマップの種類によっては、この手法を選択することもありうるかもしれません。

PartialDerivativeBlending

float3 PartialDerivativeBlend(float3 first, float3 second)
{
    half blendRate = 0.5;
    float2 pd = lerp(first.xy / first.z, second.xy / second.z, blendRate);

    return normalize(float3(pd, 1));
}

2つのノーマルマップの変化率をもとにブレンドしています。
これにより、より自然なノーマルマップのブレンドとなっています。

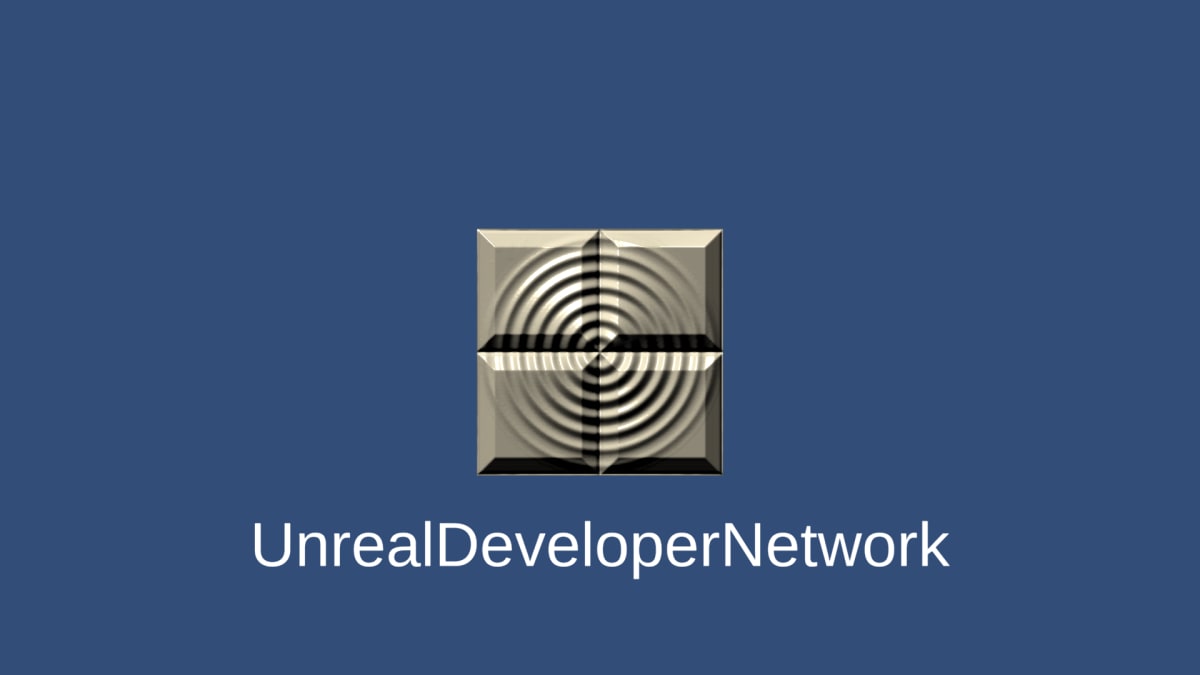

UnrealDeveloperNetworkBlend

float3 UnrealDeveloperNetworkBlend(float3 first, float3 second)
{
    return normalize(float3(first.rg + second.rg, first.b));
}

WhiteOutBlendingのZ成分の乗算をやめることでパフォーマンスを良くしたものになります。
その代わり、多少見た目が悪くなってしまいます。

各ブレンドの比較動画

https://youtu.be/uHpSQlyE9g4

最後に

色々なブレンド方法を紹介しましたが、特に理由がなければ以下2つから選択で良さそうです。

WhiteOutBlending
ReorientedNormalBlending
