AWS クライアントVPNを試してみた

はじめに

• 本記事は、とりあえず一度試してみよう、という方向けに手順を書いています。AWS Client VPNについての情報、リンク等は最後にまとめています。
• Windows 10 Pro バージョン 20H2 で実施しました。
• 本記事の手順で作成する証明書（CA証明書、クライアント証明書、サーバ証明書）はいずれも有効期限が作成から10年となるようです。
• 結構がっつりハンズオンみたいな資料になってしまいました😋

構成図

手順

前提

AWSアカウントは作成済とします

必要なソフトの準備

OpenVPN クライアントと、vpnux PKI Managerの2つのソフトを準備します。
ダウンロード元ページは → こちら

OpenVPN クライアント

1. 上記のページから「Windowsインストーラ（64ビット版）」をダウンロードする

2. ダウンロードしたmsiファイルをダブルクリックして実行する

3. 「Install Now」を選択する

   ※ユーザーアカウント制御のダイアログが出たら、「はい」を選択する

4. インストールが完了したら、「Close」を選択する


5. プロファイルが無いよ、というダイアログが出るが、気にせず「OK」を選択する


vpnux PKI Manager

.NET Framework 3.5が入っているか確認する

1. Windowsキー + 「R」キーを押下して、「ファイル名を指定して実行」を表示させる

2. 「appwiz.cpl」と入力し、Enterキーを押下する


3. 「Windowsの機能の有効化または無効化」を選択する


4. .NET Framework 3.5のところが有効になっているか確認する


インストール

1. 上記のページから「vpnux PKI Manager」をダウンロード

2. ダウンロードしたzipファイルを解凍し、任意のフォルダに置く

相互認証用の証明書の作成

プライベートCAの構築

1. vpnux PKI Manager（vpnuxPKI.exe）を実行する

2. 新規CA構築のダイアログにて、「OK」を選択する


3. 「CAの新規作成」を選択する


4. 確認ダイアログが開くので、「はい」を選択する


5. 任意のフォルダを選択し、「OK」を選択する


6. 確認ダイアログが開くので、フォルダの中身を確認した後に「はい」を選択する


7. 適宜証明書基本情報を入力し、「CA証明書作成」を選択する（ここではデフォルトのままにしている）


8. しばらく時間がかかるので、待機する

9. CA構築が完了したら、ダイアログが表示されるので、「OK」を選択する


10. 証明書等が入ったフォルダが表示される


サーバ証明書の作成

1. vpnux PKI Managerにて、「サーバー用 秘密鍵/証明書」を選択する


2. 適宜証明書情報を入力し、「証明書作成」を選択する（ここではserver.client-vpc-handson-20210725-sakainako.comとした）
   ドメインとして認識されるような名前をつけておく。デフォルトの「server_1」ではACMへの登録時にドメインが認識されなかった


3. サーバ証明書作成が完了したら、ダイアログが表示されるので、「OK」を選択する


4. サーバ証明書が作成されていることを確認する


クライアント証明書の作成

1. vpnux PKI Managerにて、「クライアント用 秘密鍵/証明書」を選択する


2. 適宜証明書情報を入力し、「証明書作成」を選択する（ここではclient.client-vpc-handson-20210725-sakainako.comとした）


3. クライアント証明書作成が完了したら、ダイアログが表示されるので、「OK」を選択する


4. クライアント証明書が作成されていることを確認する


相互認証用の証明書をACM（Amazon Certificate Manager）へ登録

1. AWSコンソールの「サービス」から「Certificate Manager」を選択する


サーバ証明書のACMへの登録

1. 一度もACMを使用したことがない場合、以下の画面が表示される。左側の「証明書のプロビジョニング」の下の「今すぐ始める」を選択する


2. 上の方に表示されている「証明書のインポート」を選択する


※ACMを使用したことがある場合は、証明書の画面から「証明書のインポート」を選択する

1. 以下の値を設定

   • 証明書本文
     • サーバ証明書ファイル（上記手順ではserver.client-vpc-handson-20210725-sakainako.com.crt）をテキストエディタで開き、中身をすべてコピーして貼り付ける
   • 証明書のプライベートキー
     • サーバ秘密鍵ファイル（上記手順ではserver.client-vpc-handson-20210725-sakainako.com.key）をテキストエディタで開き、中身をすべてコピーして貼り付ける
   • 証明書チェーン
     • CA証明書ファイル（上記手順ではca.crt）をテキストエディタで開き、中身をすべてコピーして貼り付ける



2. 「次へ」ボタンを選択する


3. タグは任意で設定し、「レビューとインポート」を選択する


4. 内容を確認し、「インポート」を選択する
   「ドメイン」に値が入っていることを確認しておく。ドメインが「-」となっていた場合、後の手順（クライアントVPNエンドポイントの作成）にてエラーが発生した。



5. サーバ証明書がACMに登録されたことを確認する


6. クライアントVPNエンドポイントの作成時に必要となるため、サーバ証明書のARNをメモしておく


クライアント証明書のACMへの登録

• 本記事の手順で相互認証用の証明書を作成した場合、サーバ証明書とクライアント証明書の発行元認証機関（CA）が同じになる。この場合は、クライアント証明書のACMへの登録は必要ない。 → AWSドキュメントに記載がある
• クライアント証明書の登録が必要な場合、手順はサーバ証明書と同じだが、以下の値を設定する
  • 証明書本文
    • クライアント証明書ファイル（上記手順ではclient.client-vpc-handson-20210725-sakainako.com.crt）をテキストエディタで開き、中身をすべてコピーして貼り付ける
  • 証明書のプライベートキー
    • クライアント秘密鍵ファイル（上記手順ではclient.client-vpc-handson-20210725-sakainako.com.key）をテキストエディタで開き、中身をすべてコピーして貼り付ける
  • 証明書チェーン
    • CA証明書ファイル（上記手順ではca.crt）をテキストエディタで開き、中身をすべてコピーして貼り付ける

VPCとサブネットの作成

VPCの作成

1. 「サービス」から「VPC」を選択する


2. 左のカラムから「VPC」を選択する


3. 「VPCを作成」ボタンを選択する


4. 以下の値を設定

   • 名前タグ：任意
   • IPv4 CIDR ブロック：172.16.0.0/16
   • 他はデフォルト


5. 「VPCを作成」ボタンを選択する


6. VPCが作成されたことを確認する


サブネットの作成

1. 左のカラムから「サブネット」を選択する


2. 「サブネットを作成」ボタンを選択する


3. 以下の値を設定する

   • VPC
     • VPC ID：先程作成したVPC
   • サブネットの設定
     • サブネット名：任意
     • アベイラビリティーゾーン：任意
     • IPv4 CIDR ブロック：172.16.0.0/24
     • 他はデフォルト



4. 「サブネットを作成」ボタンを選択する


5. サブネットが作成されたことを確認する


クライアントVPN エンドポイントの作成

1. 「クライアント VPN エンドポイント」を選択する


2. 「クライアント VPN エンドポイントの作成」ボタンを選択する


3. 以下の値を設定する

   • 名前タグ：任意
   • 説明：任意
   • クライアント IPv4 CIDR：10.0.0.0/16
   • サーバ証明書 ARN：サーバ証明書をACMに登録する時に控えておいた、サーバ証明書のARNを設定する
   • 認証オプション：相互認証の使用
   • クライアント証明書 ARN：本記事の手順の場合、サーバ証明書 ARNと同じ値を設定する
   • 接続ログ記録：「いいえ」を設定する
   • スプリットトンネルを有効にする：チェックをつける
   • 他はデフォルト



4. 「クライアント VPN エンドポイントの作成」ボタンを選択する


5. 作成に成功したら、以下の表示が出るので、「閉じる」ボタンを選択する


6. エンドポイントが作成されていることを確認する


サブネットをクライアントVPN エンドポイントに関連付ける

1. 「関連付け」タブ → 「関連付け」ボタン の順に選択する


2. 上記手順で作成したVPCとサブネットを設定する


3. 「関連付け」ボタンを選択する


4. 作成に成功したら、以下の表示が出るので、「閉じる」ボタンを選択する


5. しばらく時間がかかるので、適宜更新ボタンで更新しつつ、待機する。状態が「使用可能」、「関連付け済み」となれば使用可能


クライアントVPNエンドポイントに承認ルールを追加する

1. 「認証」タブ → 「受信の承認」ボタン の順に選択する


2. 以下の値を設定する

   • アクセスを有効にする送信先ネット：172.16.0.0/16 ※VPCのCIDR
   • アクセスを付与する対象：すべてのユーザーにアクセスを許可する
   • 説明：任意


3. 「認証ルールの追加」ボタンを選択する


4. 追加に成功したら、以下の表示が出るので、「閉じる」ボタンを選択する


クライアント設定のダウンロード

1. 「クライアント設定のダウンロード」ボタンを選択する


2. 確認のウィンドウが表示されるので、「ダウンロード」ボタンを選択する


ダウンロードしたクライアント設定の編集

1. ダウンロードしたクライアント設定ファイルをテキストエディタで開く

2. 以下の2行を追加する

   • cert {クライアント証明書ファイルのパス}
   • key {クライアント秘密鍵ファイルのパス}

   ※Windowsのパスに含まれる\（バックスラッシュ・円マーク）は\\としてエスケープする必要がある

   • 編集例↓


3. クライアント設定ファイルを保存して閉じる

OpenVPNクライアントで接続

1. OpenVPNクライアントを起動し、タスクトレイにあるアイコンを右クリック → 「Import file」を選択する


2. 上記で編集済のクライアント設定ファイルを選択し、「開く」ボタンを選択する


3. インポートに成功したら、以下のウィンドウが表示されるので、「OK」を選択する


4. タスクトレイにあるアイコンを右クリック → 「接続」を選択する


5. 接続に成功すると、以下の通知が出る


EC2をプライベートサブネットに立てて、アクセスしてみる

EC2インスタンスの起動

1. 「サービス」から「EC2」を選択する


2. 左のカラムから「インスタンス」を選択する


3. 「インスタンスを起動」ボタンを選択する


4. AMIは、Windows Server 2019 Base を選択


5. インスタンスタイプは、「t2.small」を選択し、「次のステップ：インスタンスの詳細の設定」ボタンを選択する


6. 以下の値を設定し、「次のステップ：ストレージの追加」ボタンを選択する

   • インスタンス数：1
   • ネットワーク：上記で作成したVPC
   • サブネット：上記で作成したサブネット
   • 他はデフォルト



7. 設定はデフォルトのままで、「次のステップ：タグの追加」ボタンを選択する


8. 設定はデフォルトのままで、「次のステップ：セキュリティグループの設定」ボタンを選択する


9. 以下の値を設定し、「確認と作成」ボタンを選択する

   • セキュリティグループの割り当て：既存のセキュリティグループを選択する
   • セキュリティグループID：VPCのデフォルトセキュリティグループ


10. 「起動」ボタンを選択する


11. 以下の値を設定し、「キーペアのダウンロード」ボタンを選択する

    • 新しいキーペアの作成 を選択
    • キーペア名：任意の名前

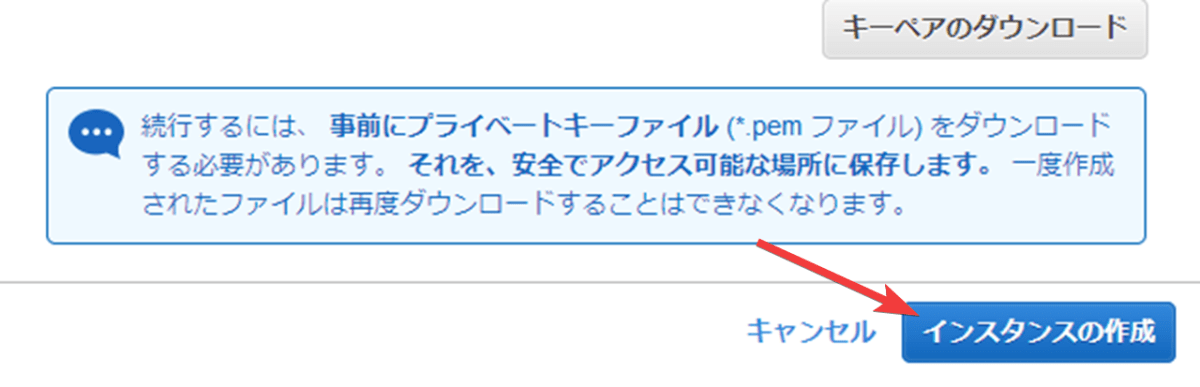

12. キーペアがダウンロードできたら、「インスタンスの作成」ボタンを選択する


13. インスタンスの作成中画面が出たら、「インスタンスの表示」ボタンを選択する


EC2インスタンスへの接続

1. ステータスチェックが終わって起動したら、作成したインスタンスを選択して、「接続」を選択する


2. 「RDPクライアント」→「パスワードを取得」の順に選択する


3. 「Brouse」ボタンを選択する


4. 上記でダウンロードしたキーペアを選択し、「開く」ボタンを選択する


5. 「パスワードを復号化」ボタンを選択する


6. パスワードが表示されるので、コピーボタンを押してコピーしておく


7. Windowsキー + 「R」キーを押下して、「ファイル名を指定して実行」を表示させる

8. 「mstsc」と入力し、Enterキーを押下する


9. リモートデスクトップ接続のウィンドウが開くので、先程立ち上げたインスタンスのプライベートIPアドレスを入力し、「接続」を選択する


10. ユーザー名に「Administrator」、パスワードに、上記でコピーしたパスワードを入力し、「OK」を選択する


11. 警告のウィンドウが出るが、気にせず「はい」を選択する


12. 接続できました！


VPNを切断すると・・・

もちろん接続が切れます！

お片付け

EC2インスタンスの終了

1. AWSコンソールのEC2 → インスタンスから、今回作成したインスタンスを選択し、「インスタンスの状態」 → 「インスタンスを終了」を選択する


2. 終了確認のウィンドウにて、「終了」を選択する


キーペアの削除

1. AWSコンソールのEC2 → キーペアから、今回作成したキーペアを選択し、「アクション」 → 「削除」を選択する


2. 削除確認のウィンドウにて、「削除」と入力し、「削除」ボタンを選択する


クライアントVPNエンドポイントの関連付けの解除

1. AWSコンソールのVPC → クライアントVPNエンドポイントから、今回作成したクライアントVPNエンドポイントを選択し、「関連付け」タブ → 「関連付けの解除」ボタンを選択する


2. 解除確認のウィンドウにて、「はい、関連付けを解除する」ボタンを選択する


3. しばらく時間がかかるので、適宜更新ボタンで更新しつつ、待機する。関連付けが消えれば完了


クライアントVPNエンドポイントの削除

1. AWSコンソールのVPC → クライアントVPNエンドポイントから、今回作成したクライアントVPNエンドポイントを選択し、「アクション」から「クライアントVPNエンドポイントの削除」を選択する


2. 削除確認のウィンドウにて、「はい、削除する」を選択する


3. クライアントVPNエンドポイントが消えれば、削除完了


VPCの削除

1. AWSコンソールのVPCから、今回作成したVPCを選択し、「アクション」 → 「VPCの削除」を選択する


2. 削除確認のウィンドウにて、「削除」と入力し、「削除」ボタンを選択する


3. VPCが消えれば、削除完了


ACMから相互認証用の証明書を削除

1. AWSコンソールのACMから、今回作成した証明書を選択し、「アクション」 → 「削除」を選択する


2. 削除確認のウィンドウにて、「削除」ボタンを選択する


OpenVPNクライアントの終了とアンインストール

1. タスクトレイにあるアイコンを右クリックし、「終了」を選択する


2. Windowsキー + 「R」キーを押下して、「ファイル名を指定して実行」を表示させる

3. 「appwiz.cpl」と入力し、Enterキーを押下する


4. 「OpenVPN」 → 「アンインストール」の順に選択する


5. 確認のウィンドウが表示された場合、「はい」を選択する

   ※ユーザーアカウント制御のダイアログが出たら、「はい」を選択する

6. C:\Users\ユーザー名のフォルダにある「OpenVPN」フォルダを削除する


vpnux PKI Managerの終了とファイル削除

1. vpnux PKI Managerのメニューから、「ファイル」 → 「終了」を選択する


2. 証明書作成の際に作ったフォルダを削除する


3. ダウンロードして解凍したvpnux PKI Managerのフォルダを削除する
