【第10.5回】Azureで社内システム再現（クラウド編）｜オンプレ構成をどうクラウドに移行するか
概要
これまでの「オンプレ編」では、Azureの仮想マシン（IaaS）上に社内システムを構築してきました。
社員番号を入力して名前を検索するだけのシンプルなシステムですが、Active Directory や ADFS、SQL Server などを組み合わせて、実際のオンプレ構成に近い形を再現しています。
※詳しい全体構成については、【第0回】Azureで社内システム再現（オンプレ編）｜構成図と動作の流れで紹介しています。
今回からは、これまでの構成をベースに、よりクラウドネイティブな構成（PaaS中心）へと移行していくプロセスをまとめていきます。
Azure Automation や Azure App Service、Azure SQL Database などのマネージドサービスを活用しながら、運用の自動化やセキュリティの強化も視野に入れた構成を検討していきます。
オンプレでの要件整理

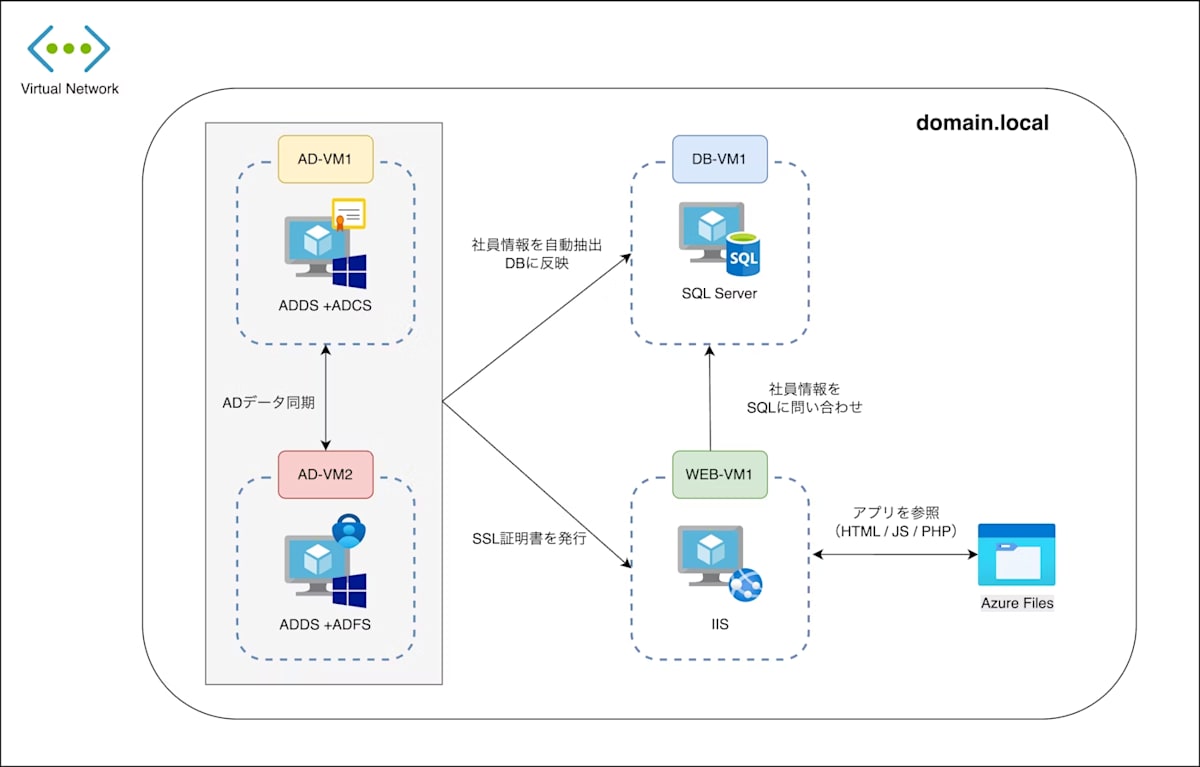

以下は構築が完了したオンプレ環境の構成図です。
これまでのオンプレ環境では、以下のような要件を満たす構成をIaaSベースで構築していました。
| 要件 | 実現方法 |
|---|---|
| ユーザー管理 | Active Directory（ADDS） |
| 社員検索アプリ | IIS + PHP |
| 社員データ管理 | SQL Server |
| SSO認証 | ADFS + Shibboleth（SAML） |
| データ同期 | PowerShellスクリプト + タスクスケジューラ |
| 通信保護 | ADCSで証明書を発行し、IISに適用してHTTPS化 |
クラウド移行後のシステム構成

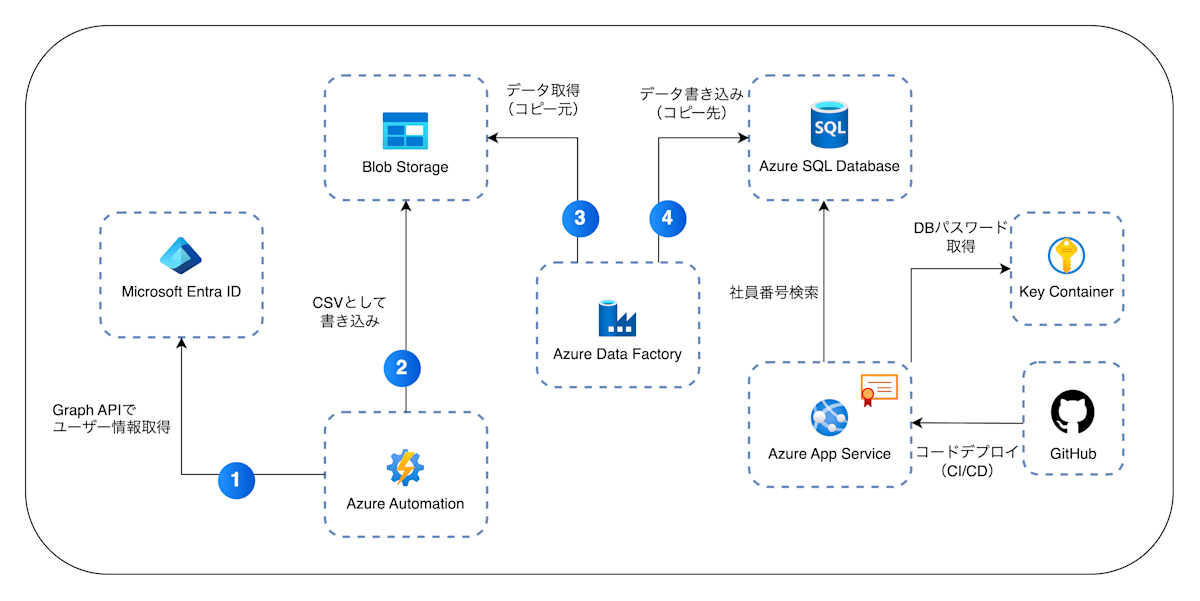

以下は、Azureへ移行後の構成図です。
オンプレでの構成をベースに、Azureのマネージドサービス（PaaS）を中心に再構成しています。
データフローの流れ（構成図に対応）
構成図にある①〜④の番号に沿って、実際のデータ処理の流れを追っていきます。
-
Azure Automation → Microsoft Entra ID
Graph APIを使ってAzure ADのユーザー情報を取得します。 -
Azure Automation → Blob Storage
取得したユーザー情報をCSVファイルとして書き込みます。 -
Azure Data Factory → Blob Storage
保存されたCSVファイルをトリガーとして認識し、処理を開始します。 -
Azure Data Factory → Azure SQL Database
CSVデータをSQL Databaseへインポートします。
加えて以下の連携も実装します。
- App Service → SQL Database：社員番号による検索
- App Service → Key Vault：接続パスワードの取得
- GitHub → App Service：WebアプリのCI/CDデプロイ
クラウド構成：要件ごとの対応サービスと役割
以下は、各要件をクラウドでどのように実現しているかをまとめた対応表です。
オンプレ構成で満たしていた機能を、Azure の各サービスでどのように置き換えたかを整理しています。
| 対応する要件 | サービス名 | 役割・動作内容 |
|---|---|---|
| ユーザー管理・SSO認証 | Microsoft Entra ID | ユーザー情報の一元管理を行い、App ServiceへのSSO認証を実現 |
| 社員検索アプリ | Azure App Service | PHPベースのWebアプリをホストし、社員番号の検索画面を提供 |
| 社員データ管理 | Azure SQL Database | 社員番号と氏名のデータを格納し、Webアプリからの検索に対応 |
| データ同期（取得） | Azure Automation | Entra IDから社員情報を取得し、CSV形式でBlob Storageに保存 |
| データ同期（中継） | Azure Blob Storage | Automationで出力したCSVファイルを一時保管（ADFのトリガーに） |
| データ同期（インポート） | Azure Data Factory | Blob Storage上のCSVファイルをトリガーにSQL DBへデータを取り込み |
| 接続情報の保護 | Azure Key Vault | App ServiceがSQL接続時に使用するパスワードを安全に管理 |
| アプリのデプロイ管理 | GitHub | Webアプリのソースコードを管理し、CI/CDでApp Serviceへ自動デプロイ |
移行に使用するツール
本システムのクラウド移行にあたって、以下の2つのツールを利用しています。
Microsoft Entra Connect（旧Azure AD Connect）
オンプレミスの Active Directory（AD）と、Microsoft Entra ID を連携させるための公式ツールです。
ユーザー情報や属性情報を Entra ID に同期することで、クラウド上での統合ユーザー管理が可能になります。
Data Migration Assistant（DMA）
オンプレミスの SQL Server から Azure SQL Database への移行をサポートする Microsoft 製の無料ツールです。
互換性チェック、スキーマのコピー、データ移行までGUIベースで実施できます。
