[超初心者向け！] TCP / IP VLAN を図でわかりやすく解説

2024/08/16に公開

TCP / IP VLAN を初心者向けに図でわかりやすく解説してみました

・ネットワーク初心者
・インフラ初心者

1. LANの復習

LAN とは狭い範囲内にあるコンピュータで構成されているネットワークのことです。下図のように、デバイスにはそれぞれMACアドレスとプライベートIPアドレスが付与されています。

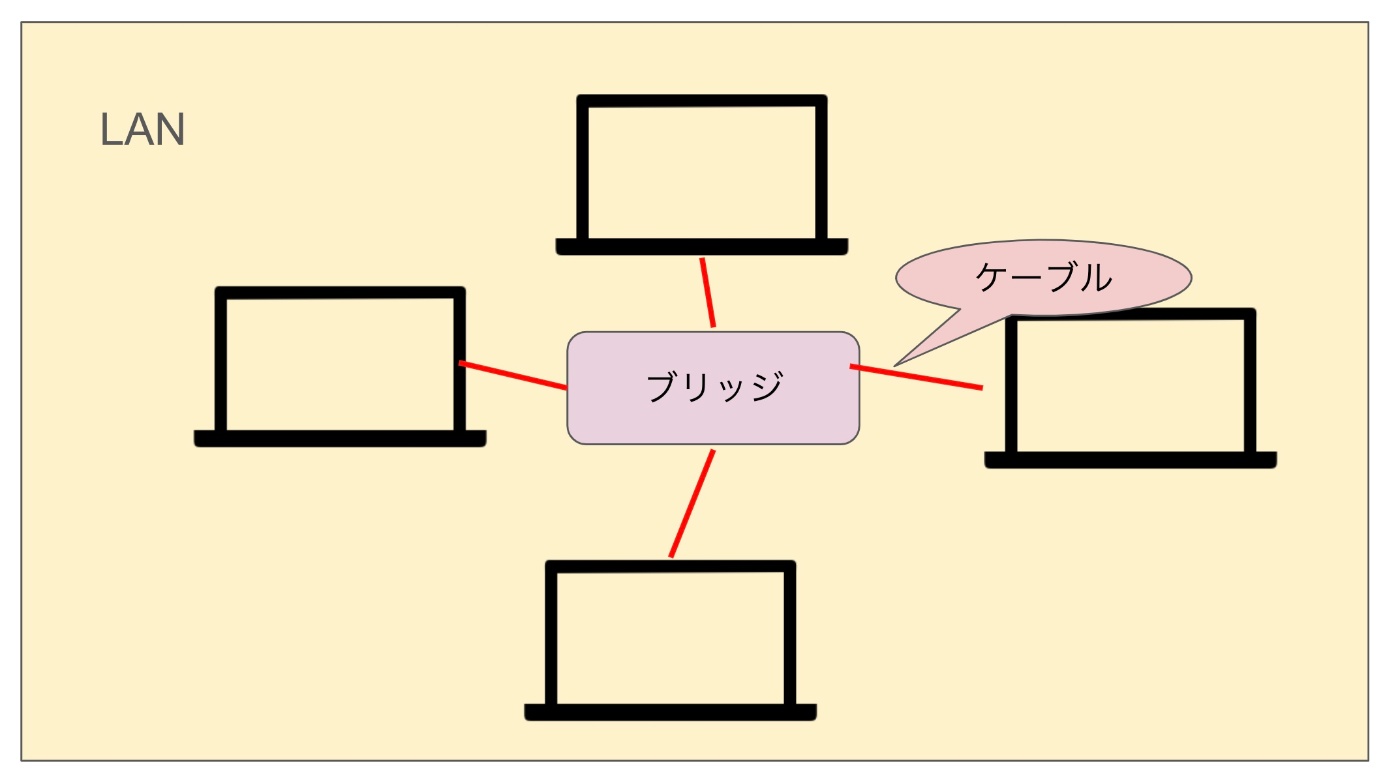

LAN 内のデバイス同士はケーブルで繋がっています。

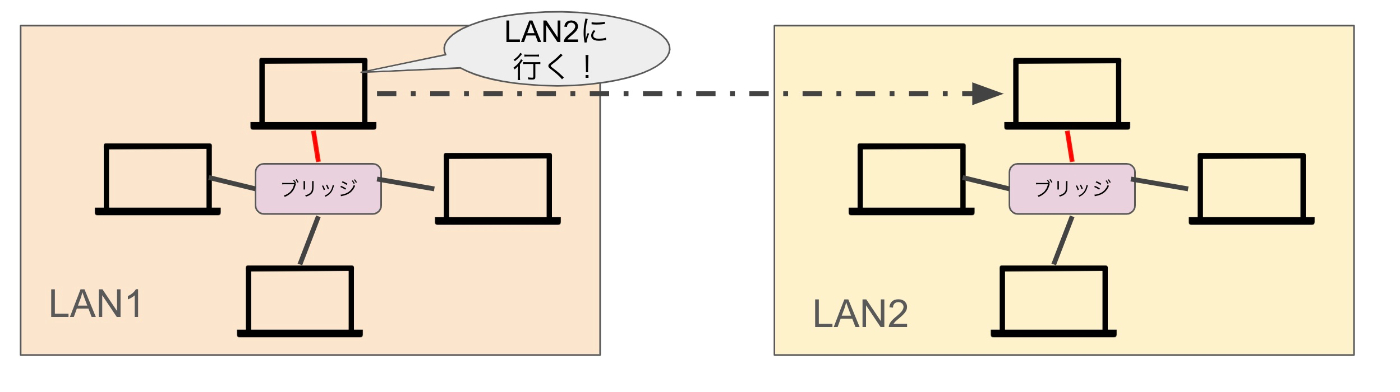

LAN 内のデバイス同士はケーブルで繋がっているため、違うLANにお引っ越しする場合、IPアドレスの変更と一緒にケーブルも移動する必要があります。

ケーブルの管理＋ネットワークを識別するためのIPアドレスの管理もいる

VLANを設定すれば、ケーブルの管理は必要ありません。なぜなら、VLANはLANの中にあるからです。VLANを設定することによってケーブルの管理は必要なく、IPアドレスの管理をするだけで済みます。

IPアドレスはネットワークを識別するネットワーク部(赤)とネットワーク内ののデバイスを識別するホスト部(緑)の２つで構成されています。
サブネットマスク(青)はネットワーク部のビット数を示していて、本来2進数で構成されるIPアドレスを10進数で表示するときに用いられます。

・LAN内のデバイス同士はケーブルで繋がっている
・VLANでは違うネットワークに移動するときにケーブルを変える必要がない
・IPアドレスはネットワークを識別するネットワーク部とネットワーク内ののデバイスを識別するホスト部の２つで構成されている

今回はここまでです！最後まで見てくださりありがとうございました！
