【Looker Studio】Gantt Chartを試してみた

2023/06/26に公開

はじめに

AppSheetで工程を管理したいときに、Looker StudioのGantt Chart(ガントチャート)が使えるのでは?とTwitterで提案したが、本当に使えるものかどうか検証していなかったので、まずはどの程度の機能が備わっているのかを試してみた。

スプレッドシートでソースデータを用意する

Looker Studioのソースとなるデータをスプレッドシートで用意する。
まずは、建設現場や設備機器の施工など、主に日付で工程を管理する簡単な表を用意した。


施工管理用のスプレッドシート

Looker Studioでレポートを新規作成する

1.レポートを作成
「空のレポート」のアイコンを押す。


レポートの作成画面

  1. データのレポートへの追加
    データのレポートへの追加画面が表示されるので、「Google スプレッドシート」のアイコンを押す。

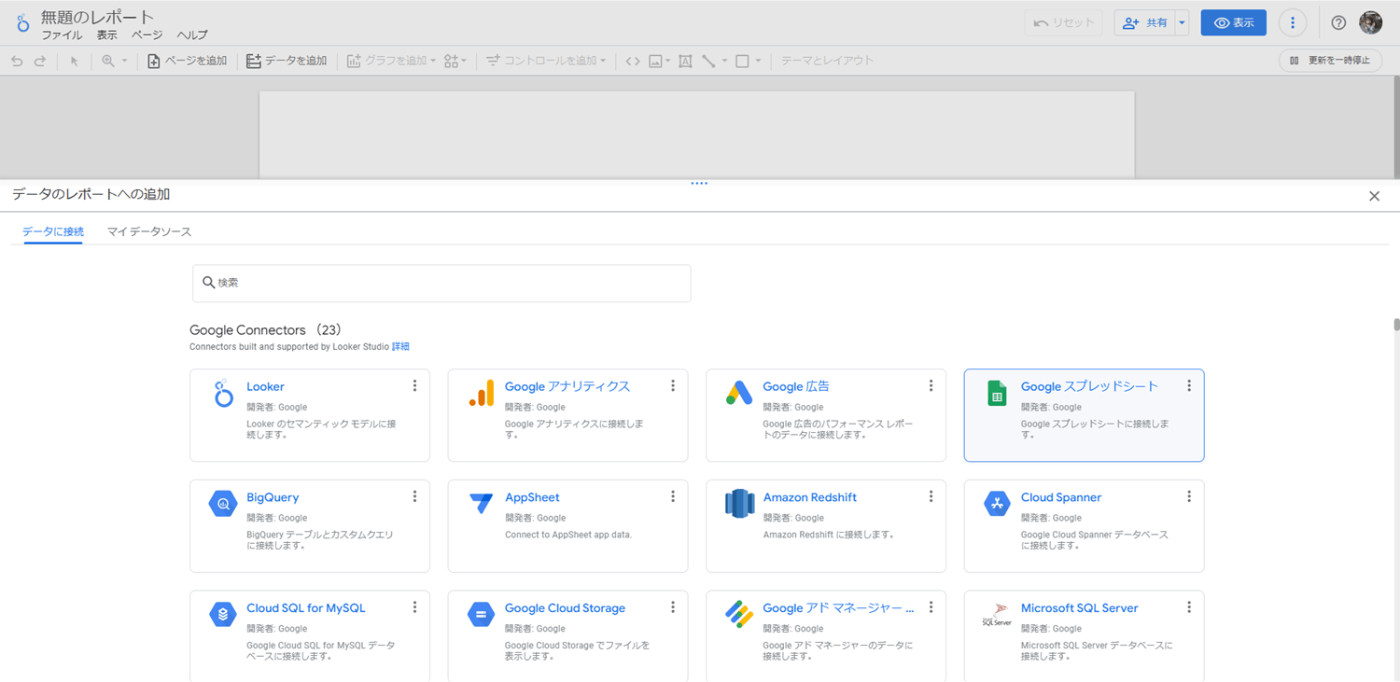

データのレポートへの追加画面

  1. スプレッドシートとワークシートの指定
    ソースにするスプレッドシートのファイル名を指定した後に、ワークシートを指定する。


スプレッドシートとワークシートの指定画面

「このレポートにデータを追加しようとしています」のポップアップ画面が表示されるので、「レポートに追加」のボタンを押す。

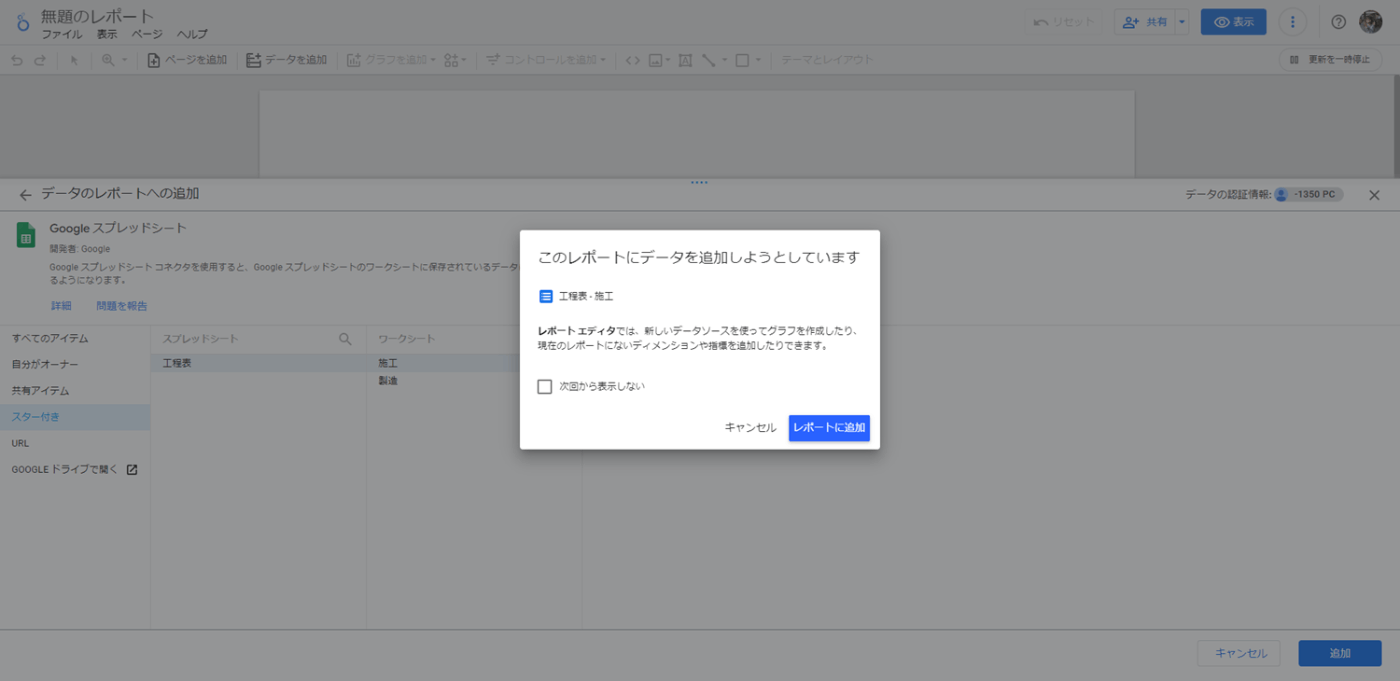

レポートにデータを追加するときの確認画面

  1. レポートに取り込まれたの表を調整
    ワークシートがソースデータとしてレポートに取り込まれたので、表を見やすいように調整する。


表の調整

Gantt Chartを追加する

  1. ビジュアリゼーションのパートナープログラムからGantt Chartを追加する
    コミュニティ ビジュアリゼーションおよびコンポーネントのアイコンを押す。

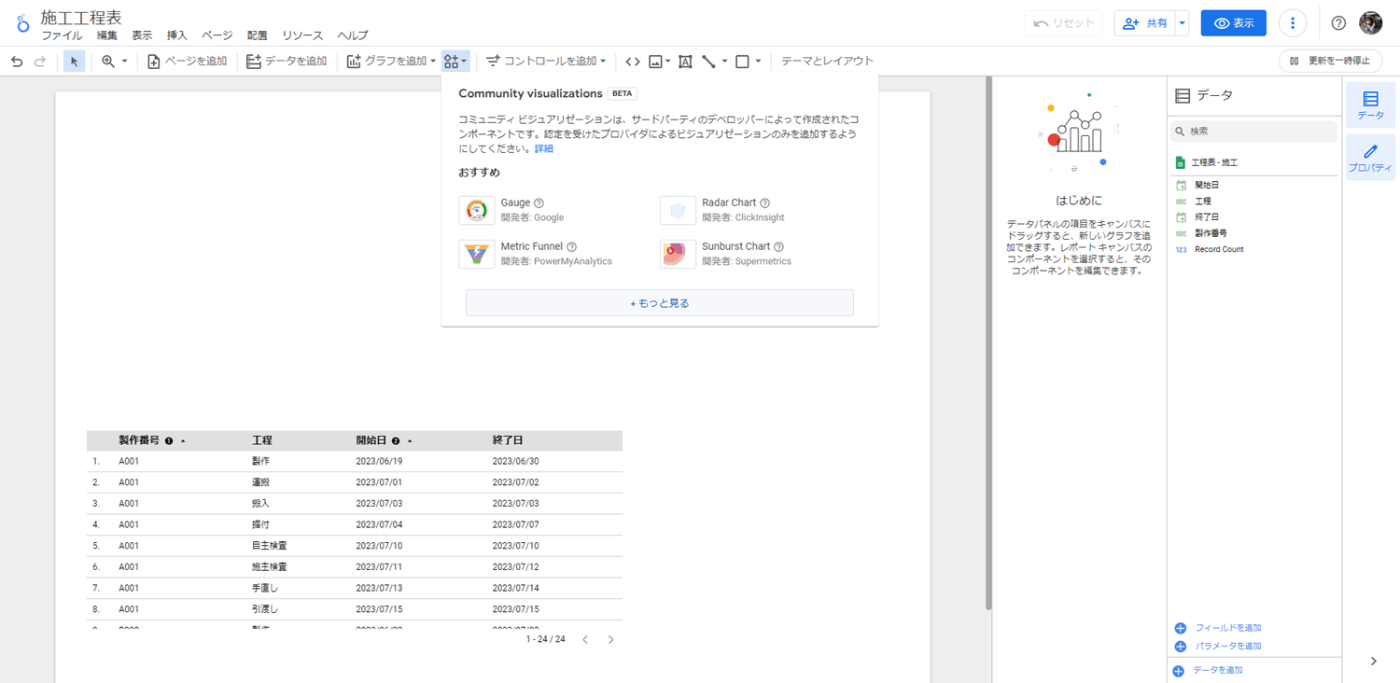

コミュニティ ビジュアリゼーションの追加の画面

「+もっとみる」のボタンを押すと、ビジュアリゼーションのパートナープログラムの一覧表が表示されるので、「Gantt Chart」を選択する。


ビジュアリゼーションのパートナープログラムの一覧

「このレポートで以下のコミュニティ ビジュアリゼーションを表示するには、お客様の同意が必要です。」のポップアップ画面が表示されるので、「許可」のボタンを押す。


コミュニティ ビジュアリゼーションの表示の許可

  1. Gantt Chartのプロパティの設定
    Gantt Chartを任意の場所に配置したあと、以下のDataのプロパティを設定する。
  • Y-axis(Campaign name or value):Y軸の名前または値
  • Start Date:開始日
  • End Date:終了日
  • Source:レコードを代表する値
  • Dimensions:カーソルをバーの上に置いたときのポップアップ画面に表示させるカラム
  • Metrics:指標


プロパティの設定

  1. コントロールを追加する
    「製作番号」や「期間を選択」など、表示させる内容を切り替えるコントロールボタンを配置する。

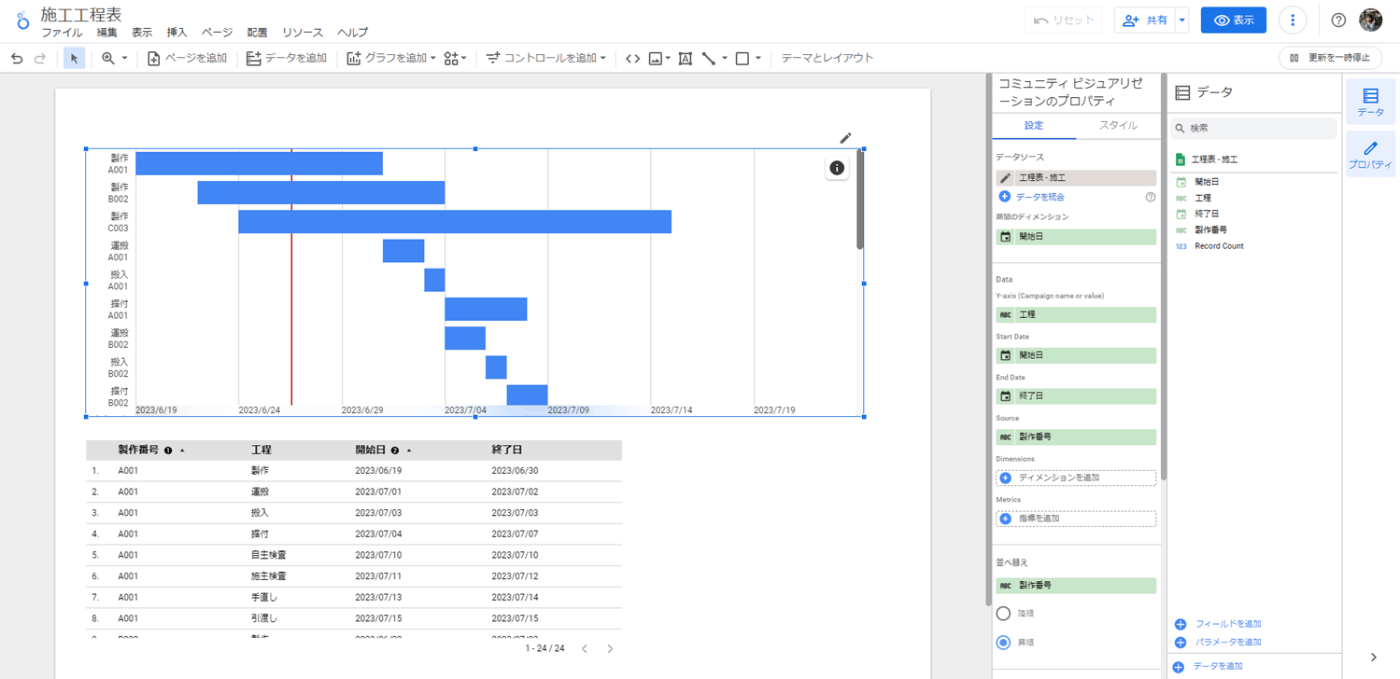

コントロールを追加した画面

「時間」での管理ができるか試してみる

日付による工程表は、特に問題がなく表示させることができた。
次に、製造工場におけるその日の生産計画などを想定したDatetime型(日付+時間)での表示が可能か試してみる。


加工用の工程表

先程と同様に、用意したスプレッドシートをLooker Studioのソースとして取り込んでみる。
時間の設定により、なんとなくバーの開始位置と終了位置が違ってはいるが、時間のメモリや表示がないため、可読性が低い。


加工工程表のガントチャート

コントロールボタンで、特定の製造番号を指定して表示させてみた。
ポップアップ画面の表示が違っているが、原因が分からない(下記の例だと、工程が「切断」と表示されているが、正しくは「塗装」)。

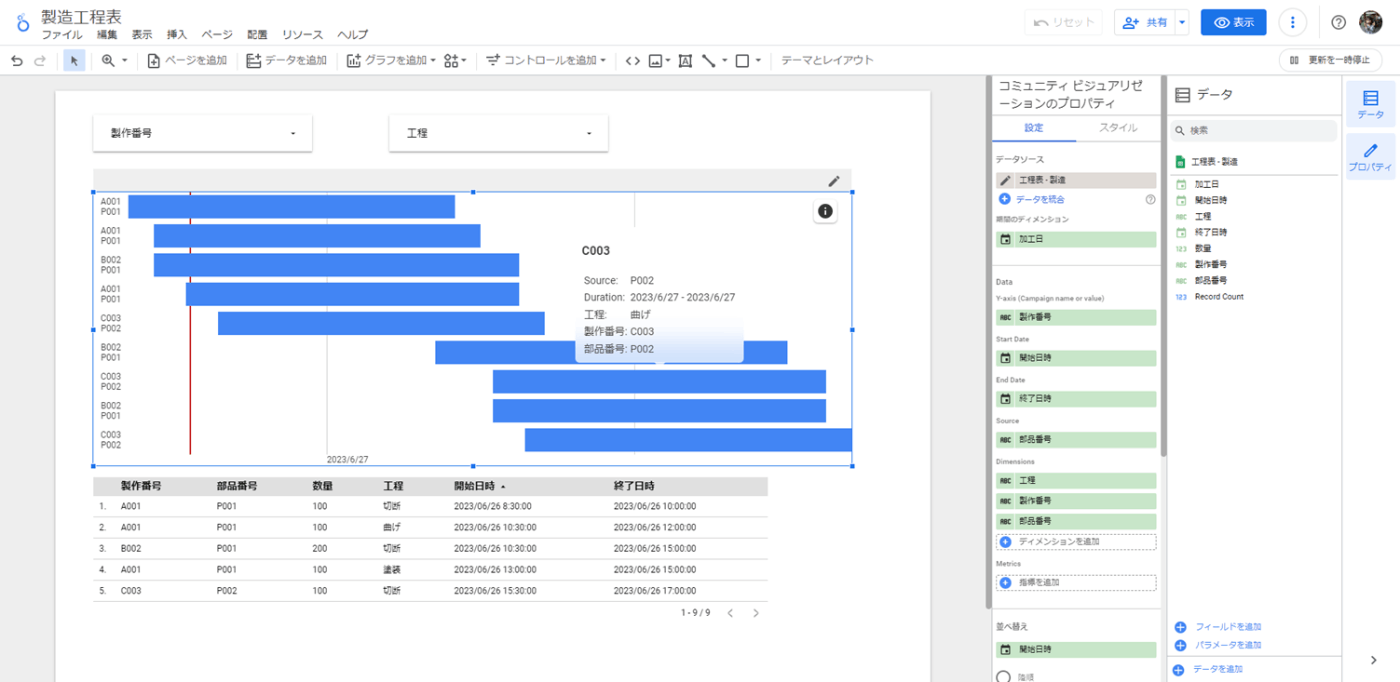

特定の製造番号だけを表示

同じく、コントロールボタンで、工程を指定して表示させてみた。
こちらも「曲げ」の固定だけを表示させているが、一番上のバーのポップアップの表示が違っている(データ自体は正しいと思われる)。

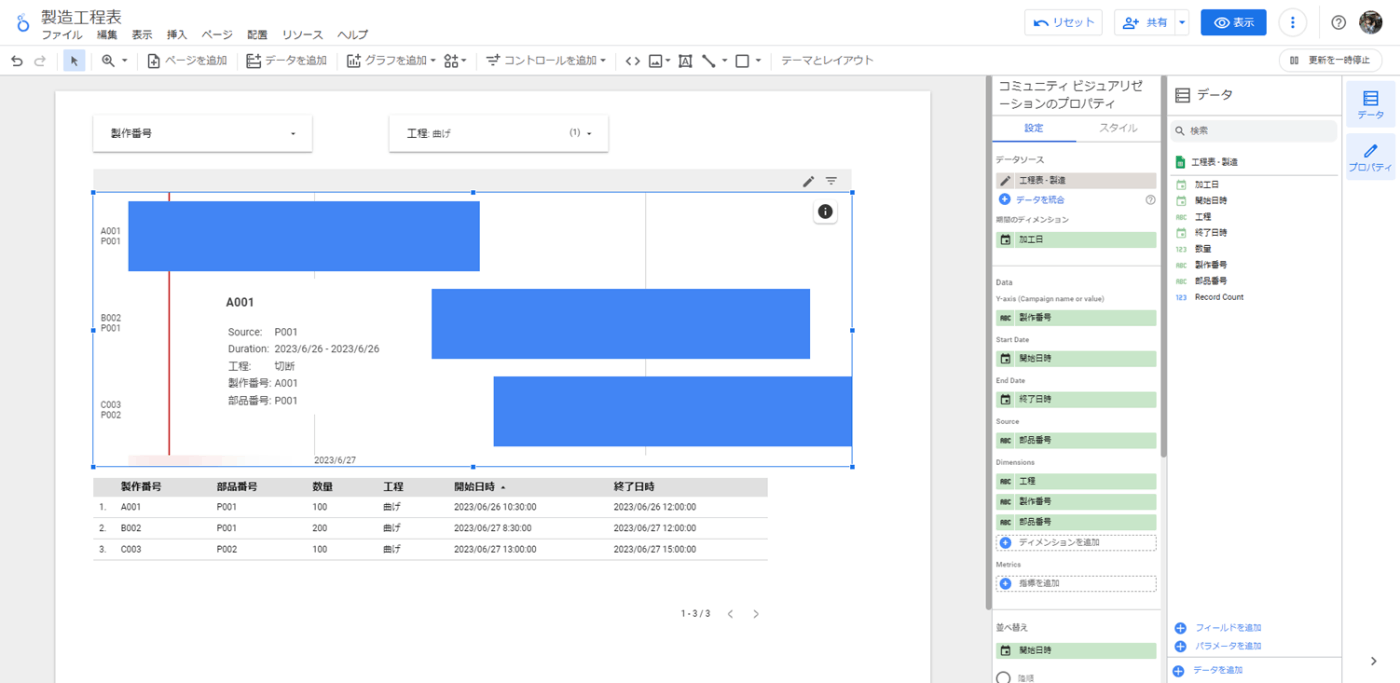

特定の工程だけを表示

最後に

今回は、Looker Studioのサードパーティ・デベロッパーが提供しているGantt Chart(ガントチャート)を試してみたが、このコンポーネントのコミュニティを読んでみると、マーケティング・キャンペーンの効果を視覚化するために作られたもので、工程を管理するものとはそもそも使い方が違うようだ。結論としては日付による工程の管理には使えるかもしれないが、時間による工程の管理には向いていないことが分かった。
