Cloudflare Gateway TLS Inspection での Certificate pinning 検知とバイパス

2025/08/19に公開

 はじめにCloudflare Gateway TLS Inspection 利用時に、Certificate pinning で通信できなくなったアプリケーションを検知・バイパスする方法を考えます。
まず、Certificate pinning は複数ある Gateway TLS Inspection の制限事項の一つに挙げられています（TLS decryption をサポートしない）。

覗き見から自分を守ろうとする Certificate pinning のアプリケーションを Gateway 経由で利用するには、定義済みの Do not inspect アプリケーションや信頼できるデバイスを TLS Inspectin からバイパス（Do Not Inspect = L4 転送）する方法があります。
ここではそれらでカバーしきれない Certificate pinning を検知・バイパスする方法を試してみます。

 実装の流れ基本の流れは下記になります。

Zero Trust Network Session Logs を ConnectionCloseReason CLIENT_TLS_ERROR でフィルター

➜ これで拾える通信が Certificate pinning にあてはまることが多い
その OrigiIP を HTTP Policy の Destination IP に適用し Do Not Inspect
当該宛先 IP への通信が再度流れると、バイパスされるようになります。

また、その後のオプションとしては下記があります。

Gateway HTTP Logs を Action bypass でフィルター
その HTTPHost を HTTP Policy の Host に適用し Do Not Inspect
これにより、IP アドレスによらず、ホスト名（SNI）ベースでバイパスすることができます。
!CLIENT_TLS_ERROR は Certificate pinning 以外の要因で発生することも考えれれます。
Certificate pinning のアプリケーションは繋がるようになったけど、その他の TLS Inspection していたドメインもバイパスされるようになった、という副作用も考えれれます。

そこは念頭に置いておきます。

 CLIENT_TLS_ERROR となるセッションの例実際に CLIENT_TLS_ERROR となった TLS セッションの一例を見てみましょう。



このケースだとクライアントが TCP FIN で TLS ハンドシェイクを切っています。



この宛先に対し TLS Inspection をバイパスすることでクライアントが切断しなくなりました。


 実装：基本（手動）
 1. Network Session Logs の保管Network Session Logs を R2 などに Logpush




ConnectionCloseReason OriginIP OriginPort は含むようにします。



ConnectionCloseReason の一覧CLIENT_CLOSED
CLIENT_IDLE_TIMEOUT
CLIENT_TLS_ERROR
CLIENT_ERROR
ORIGIN_CLOSED
ORIGIN_TLS_ERROR
ORIGIN_ERROR
ORIGIN_UNREACHABLE
ORIGIN_UNROUTABLE
PROXY_CONN_REFUSED
UNKNOWN
MISMATCHED_IP_VERSIONS
TOO_MANY_ACTIVE_SESSIONS_FOR_ACCOUNT
TOO_MANY_ACTIVE_SESSIONS_FOR_USER
TOO_MANY_NEW_SESSIONS_FOR_ACCOUNT
TOO_MANY_NEW_SESSIONS_FOR_USER.

 2. Network Session Logs をダウンロード、Gateway List（IP）を作成Network Session Logs を Rclone などでダウンロード

ConnectionCloseReason が CLIENT_TLS_ERROR の OriginIP を抽出

sort uniq などし、一行目に value を入れて、Gateway の List（IP）化
リスト作成例（macOS zsh）
# R2 パスの指定
LOGPATH=r2:logs/network_session/20250814
# ログをローカルにコピー
rm *.gz
rclone copy $LOGPATH .
# IP アドレス抽出
for f in *.gz; do gunzip -c "$f" |jq -r '. | select((.ConnectionCloseReason | contains("CLIENT_TLS_ERROR")) and .OriginPort == 443) | .OriginIP'; done | sort -u > ip.csv
# Gateway List 向けにヘッダー追加
awk 'BEGIN{print "value"} NF > 0' ip.csv > tmp && mv tmp ip.csv
# 確認
head -3 ip.csv

value
13.213.172.168
13.217.8.197

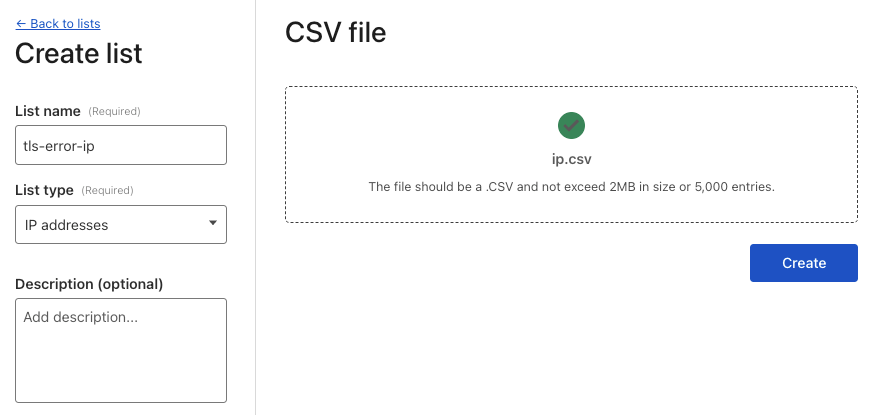

 3. Gateway List（IP）をアップロード作成された List をダッシュボードあるいは API を使ってアップロード

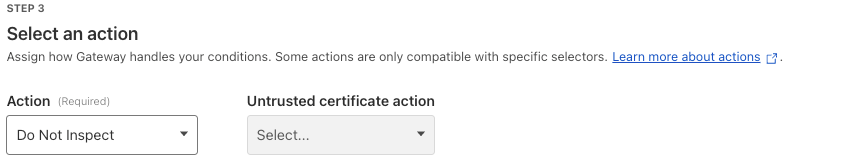

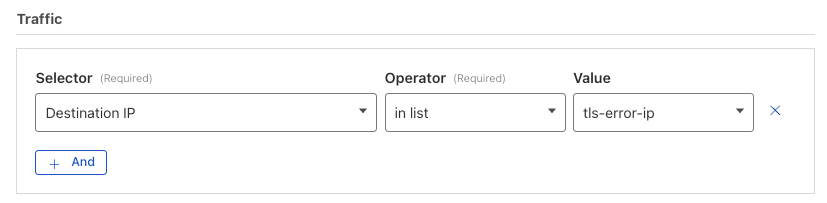

 4. HTTP Policy に適用List を HTTP Policy の Destination IP で Do Not Inspect に適用
他の Do Not Inspect ポリシーがある場合にそれらより優先適用したいので、それらより上（先頭行など）に追加
ポリシー名は 6 で使うのでメモ







 5. バイパスされ始めるPolicy の Status を有効にすると、過去にクライアントが TLS セッションを途中で切断した宛先 IP について、その通信をパイパスするようになります。
注意点Do Not Inspect は他の Action よりも優先適用されます。

そのため、既に Inspect（Allow）中のアプリケーションが影響を受けることが考えられます。

たとえば、テナントコントロール。

Google Workspace のテナントコントロールは
google.com に送られるすべてのトラフィックにヘッダーを追加
とあります。

もし、何らかの要因で google.com の IP に対して CLIENT_TLS_ERROR が発生した場合、今回の作業でその IP が Do Not Inspect に登録されることで、テナントコントロールが効かなくなる可能性が出てきます。
そのような場合は Inspect/Bypass どちらを優先するか検討し、Inspect を優先する場合は、その IP や SNI（Hostname）を Do Not Inspect から除外する処理を追加する必要があります。
必要に応じ、下記を実行します。

 6. Gateway HTTP Log をダウンロード、Gateway List（DOMAIN）を作成4 にヒットした通信のログから SNI（DOMAIN）を抽出
リスト作成例（macOS zsh）
# R2 パスの指定
LOGPATH=r2:logs/gateway_http/20250814
# ログをローカルにコピー
rm *.gz
rclone copy $LOGPATH .
# 4 の IP アドレスでバイパスしている HTTP ポリシー名
POLICY=tls-error
# HTTPHost 抽出
for f in *.gz; do gunzip -c "$f" | jq -r --arg POLICY "$POLICY" '.|select(.Action=="bypass" and .PolicyName==$POLICY)|.HTTPHost'; done |sort -u > host.csv
# Gateway List 向けにヘッダー追加
awk 'BEGIN{print "value"} NF > 0' host.csv > tmp && mv tmp host.csv
# 確認
head -3 host.csv

value
a4k-fe.amazon.com
accounts.google.com

 7. Gateway List（DOMAIN） をアップロード

 8. HTTP Policy に適用4 のポリシーに追加



 List 作成サンプルGateway List（IP と DOMAIN）作成のサンプルスクリプト#!/usr/bin/env bash
# ----------------------------------------------------------
# Usage: ./extract_logs.sh [DATE]
#        ./extract_logs.sh --help
# ----------------------------------------------------------

set -euo pipefail

show_help() {
  cat <<EOF
Usage: $0 [DATE]

Options:
  DATE       Target date in YYYYMMDD (UTC). Default: today UTC
  --help     Show this help message

Description:
  - Extracts CLIENT_TLS_ERROR IPs from network_session logs
    and saves to ip-YYYYMMDD.csv
  - Extracts Action=="bypass" HTTPHosts from gateway_http logs
    and saves to host-YYYYMMDD.csv
  - Existing *.log.gz files in the current directory will prompt
    for deletion before proceeding.
EOF
}

# ==== 引数処理 ====
if [[ "${1:-}" == "--help" ]]; then
  show_help
  exit 0
fi

DATE="${1:-$(date -u +%Y%m%d)}"
echo "📅 Target date (UTC): $DATE"

# ==== 共通設定 ====
shopt -s nullglob
check_existing_logs() {
  local files=(*.log.gz)
  if [ ${#files[@]} -gt 0 ]; then
    echo "⚠️  Found existing .log.gz files:"
#    printf '  %s\n' "${files[@]}"
    read -r -p "Delete them before proceeding? [y/N] " ans
    case "$ans" in
      [Yy]*) rm -f -- *.log.gz ;;
      *) echo "❌ Aborted."; exit 1 ;;
    esac
  fi
}

fetch_logs() {
  local path="$1"
  echo "📥 Fetching logs from $path ..."
  rclone -q copy "$path" .
}

# ==== 1. IP抽出 ====
check_existing_logs
LOGPATH_NET="r2:logs/network_session/$DATE"
fetch_logs "$LOGPATH_NET"

OUTFILE_IP="ip-$DATE.csv"
echo "🔎 Extracting IPs (CLIENT_TLS_ERROR port 443) ..."
for f in *.log.gz; do
  gunzip -c "$f" |
    jq -r '. | select((.ConnectionCloseReason | contains("CLIENT_TLS_ERROR")) and .OriginPort == 443) | .OriginIP'
done | sort -u | awk 'BEGIN{print "value"} NF>0' > "$OUTFILE_IP"
echo "✅ IP CSV: $OUTFILE_IP"
head -3 "$OUTFILE_IP"

# ==== 2. HTTPHost抽出 ====
check_existing_logs
LOGPATH_HTTP="r2:logs/gateway_http/$DATE"
fetch_logs "$LOGPATH_HTTP"

POLICY="tls-error"
OUTFILE_HOST="host-$DATE.csv"
#echo "🔎 Extracting HTTPHost (Action==\"bypass\") ..."
#for f in *.log.gz; do
#  gunzip -c "$f" |
#    jq \
#      '. | select(.Action=="bypass") | .HTTPHost'
#done | sort -u | awk 'BEGIN{print "value"} NF>0' > "$OUTFILE_HOST"
echo "🔎 Extracting HTTPHost (Action==\"bypass\" and .PolicyName==$POLICY) ..."
for f in *.log.gz; do
  gunzip -c "$f" |
    jq -r --arg POLICY "$POLICY" \
      '. | select(.Action=="bypass" and .PolicyName==$POLICY) | .HTTPHost'
done | sort -u | awk 'BEGIN{print "value"} NF>0' > "$OUTFILE_HOST"
echo "✅ Host CSV: $OUTFILE_HOST"
head -3 "$OUTFILE_HOST"

./ip-host.sh 20250818

📅 Target date (UTC): 20250818
⚠️  Found existing .log.gz files:
Delete them before proceeding? [y/N] y
📥 Fetching logs from r2:logs/network_session/20250818 ...
🔎 Extracting IPs (CLIENT_TLS_ERROR port 443) ...
✅ IP CSV: ip-20250818.csv
value
142.250.200.194
16.182.38.140
⚠️  Found existing .log.gz files:
Delete them before proceeding? [y/N] y
📥 Fetching logs from r2:logs/gateway_http/20250818 ...
🔎 Extracting HTTPHost (Action=="bypass" and .PolicyName==tls-error) ...
✅ Host CSV: host-20250818.csv
value
056b264e1876e518d243e771d269e5c5f57287e2b8d828eaa029ea4b59ed663.us-east-1.prod.service.minerva.devices.a2z.com
7d5ffad64cd1f33ac60eed6deab126529669ca66378c1e33ae16c171940fb40.us-east-1.prod.service.minerva.devices.a2z.com

 実装：応用（自動）自動化のテストをしてみます。
!ポリシー設計に影響をあたえる可能性があるので、既存の環境にそのまま適用しないでください。テスト結果を動作の参考にしていただき、必要に応じて応用してください。

 0. 前提まっさらなバイパスのなしの全部インスペクトする状態から始めます。

クライアントへの CA 証明書は展開済み
Gateway HTTP Policy に Do Not Inspect のルールは一つもない
過去 30 分の Gateway HTTP Logs に bypass が一つも残っていない
自動化の主な内容は下記になります。
Cloudflare Workers の Cron Triggers を利用し、サーバーレスで定期実行
Logpush から検索する作業を Log Explorer にやらせ、手間を省く

 処理フローチャート

 1. 準備（Gateway）
 空の Gateway リスト（IP・DOMAIN）
APIcurl -H "Authorization: Bearer $TOKEN" "https://api.cloudflare.com/client/v4/accounts/$ACCOUNT/gateway/lists/$LIST_IP" -s | jq '.result'

{
  "id": "29ed8d32-54fc-460b-aa98-786877bed34c",
  "name": "CLIENT_ERROR IP list",
  "description": "CLIENT_ERROR IP list",
  "type": "IP",
  "created_at": "2025-07-28T21:07:42Z",
  "updated_at": "2025-08-16T07:48:53Z"
}

curl -H "Authorization: Bearer $TOKEN" "https://api.cloudflare.com/client/v4/accounts/$ACCOUNT/gateway/lists/$LIST_HOST" -s | jq '.result'

{
  "id": "109d0ae0-811a-4960-ba68-cfdd0b7dc0a1",
  "name": "BYPASSED HOST list",
  "description": "BYPASSED HOST list",
  "type": "DOMAIN",
  "created_at": "2025-08-11T06:10:01Z",
  "updated_at": "2025-08-16T07:47:47Z"
}

 Gateway HTTP Policyポリシーは先頭に配置（ポリシー名は Workers 内で利用）
Action は Do Not Inspect



APIcurl -H "Authorization: Bearer $TOKEN" "https://api.cloudflare.com/client/v4/accounts/$ACCOUNT/gateway/rules/$RULE" -s | jq '.result.traffic'

"any(http.conn.dst_ip[*] in $29ed8d32-54fc-460b-aa98-786877bed34c) or http.conn.hostname in $109d0ae0-811a-4960-ba68-cfdd0b7dc0a1"

 2. 準備（Workers）
 空の KV
wranglernpx wrangler kv key list --binding $KV_NAME --remote

[
  {
    "name": "unique_hosts"
  },
  {
    "name": "unique_ips"
  }
]

npx wrangler kv key get --binding $KV_NAME unique_hosts --remote
npx wrangler kv key get --binding $KV_NAME unique_ips --remote

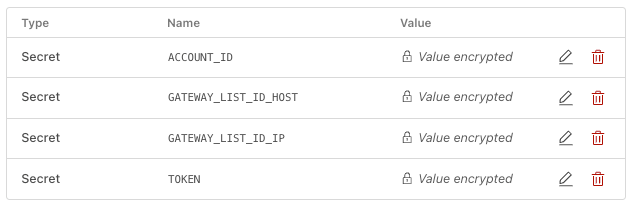

 Secrets
wranglernpx wrangler secret list

[
  {
    "name": "ACCOUNT_ID",
    "type": "secret_text"
  },
  {
    "name": "GATEWAY_LIST_ID_HOST",
    "type": "secret_text"
  },
  {
    "name": "GATEWAY_LIST_ID_IP",
    "type": "secret_text"
  },
  {
    "name": "TOKEN",
    "type": "secret_text"
  }
]

 3. Worker
 Bindings
KV とバインド



 Trigger Events
Cron を指定



 サンプルのスクリプトと wrangler 設定5 分ごとに直近 30 分の CLIENT_TLS_ERROR を取り、Gateway List を更新
index.tsexport default {
  async scheduled(event, env, ctx) {
    // 定数
    const apiToken = env.TOKEN;
    const accountId = env.ACCOUNT_ID;
    const baseUrl = "https://api.cloudflare.com/client/v4/accounts/";
    const pathLogexp = "logs/explorer/query/sql";
    const pathGwlist = "gateway/lists";
    const gatewayHttpPolicy = "tls-error"; // バイパス用のポリシー。先頭に配置。
    // クエリ対象にするログの時刻範囲
    const now = new Date();
    const fromTime = new Date(now.getTime() - 30*60*1000); // 30 分前
    const toTime = now;
    const pad = (num) => num.toString().padStart(2, '0');
    const formatTimestamp = (date) => {
        return `${date.getFullYear()}-${pad(date.getMonth() + 1)}-${pad(date.getDate())}T${pad(date.getHours())}:${pad(date.getMinutes())}:${pad(date.getSeconds())}Z`;
    };
    const fromTimeStr = formatTimestamp(fromTime); // Set start time
    console.log(`Start Time: ${fromTimeStr}`);
    const toTimeStr = formatTimestamp(toTime);   // Set end time
    console.log(`End Time: ${toTimeStr}`);
    /**
     * logQueryField: クエリ対象 (e.g., 'originip', 'httphost').
     * logTimeField: 対象期間 (e.g., 'sessionendtime', 'datetime').
     * kvKey: KV のキー (e.g., 'unique_ips', 'unique_hosts').
     * gatewayListId: Gateway のリスト ID
     * gatewayListName Gateway のリスト 名
     * gatewayListType Gateway のリスト タイプ ('IP' or 'DOMAIN').
     */
    async function processListAndSync(logQueryField, logTimeField, kvKey, gatewayListId, gatewayListName, gatewayListType) {
      // 1. Cloudflare ログをクエリー（Log Explorer）
      // const logQuery = `SELECT DISTINCT ${logQueryField} FROM ...
      // `DISTINCT` は戻りが空のときにエラーとなったので、使わない
      const logQuery = `SELECT ${logQueryField} FROM ${gatewayListType === 'IP' ? 'zero_trust_network_sessions' : 'gateway_http'} WHERE ${logTimeField} >= '${fromTimeStr}' AND ${logTimeField} <= '${toTimeStr}' AND ${gatewayListType === 'IP' ? "connectionclosereason IN ('CLIENT_TLS_ERROR') AND originport = 443" : `action = 'bypass' AND policyname = '${gatewayHttpPolicy}'`} LIMIT 10000`;
      console.log(`[${gatewayListType}] Log Query: ${logQuery}`);
      const encodedQuery = encodeURIComponent(logQuery);
      const logexpApiUrl = `${baseUrl}${accountId}/${pathLogexp}?query=${encodedQuery}`;
      console.log(logexpApiUrl)
      const logResponse = await fetch(logexpApiUrl, {
        method: "GET",
        headers: {
          "Content-Type": "application/json",
          "Authorization": `Bearer ${apiToken}`
        }
      });
      console.log(logResponse.status, logResponse.statusText);
      if (!logResponse.ok) {
        console.error(`API Error (Logs - ${gatewayListType}): ${await logResponse.text()}`);
        return;
      }
      const logsJson = await logResponse.json();
      const logsArray = logsJson.result.map(item => item[logQueryField]);
      const filteredLogs = logsArray.filter(item => item && item.length > 0);
      // 2. KV から既存のデータを取る
      const existingItemsStr = await env.TLSI_CLIENT_ERROR.get(kvKey);
      const existingItems = existingItemsStr ? JSON.parse(existingItemsStr) : [];
      const existingItemSet = new Set(existingItems);
      // 3. 新しいデータをチェックしてマージ
      let newItemsFound = false;
      filteredLogs.forEach(item => {
        if (!existingItemSet.has(item)) {
          existingItemSet.add(item);
          console.log(`[${gatewayListType}] New item found: ${item}`);
          newItemsFound = true;
        }
      });
      if (newItemsFound) {
        // 4. 新しければマージした情報で Gateway リストをアップデート
        const updatedItemList = Array.from(existingItemSet).sort();
        console.log(`[${gatewayListType}] ${updatedItemList.length - existingItems.length} new items found.`);
        await env.TLSI_CLIENT_ERROR.put(kvKey, JSON.stringify(updatedItemList));
        console.log('KV is ' + JSON.stringify(updatedItemList, null, 2));
        console.log(`[${gatewayListType}] KV updated.`);
        const gatewayApiUrl = `${baseUrl}${accountId}/${pathGwlist}/${gatewayListId}`;
        const requestBody = JSON.stringify({
          description: `${gatewayListName}`,
          items: updatedItemList.map(item => ({ value: item })),
          name: gatewayListName,
          type: gatewayListType
        });
        const gatewayResponse = await fetch(gatewayApiUrl, {
          method: "PUT",
          headers: {
            "Content-Type": "application/json",
            "Authorization": `Bearer ${apiToken}`
          },
          body: requestBody
        });
        if (!gatewayResponse.ok) {
          console.error(`API Error (Gateway List - ${gatewayListType}): ${await gatewayResponse.text()}`);
        } else {
          console.log(`[${gatewayListType}] Gateway List updated.`);
        }
      } else {
        console.log(`[${gatewayListType}] No new items found.`);
      }
    }
    // --- メイン ---
    console.log("Cron process started.");
    try {
      // IP addresses
      await processListAndSync('originip', 'sessionendtime', 'unique_ips', env.GATEWAY_LIST_ID_IP, 'CLIENT_ERROR IP list', 'IP');
      // Hostnames
      await processListAndSync('httphost', 'datetime', 'unique_hosts', env.GATEWAY_LIST_ID_HOST, 'BYPASSED HOST list', 'DOMAIN');
    } catch (error) {
      console.error(`An unexpected error occurred: ${error}`);
    }
    console.log("Cron process finished.");
  },
};
wrangler.jsonc{
	"$schema": "node_modules/wrangler/config-schema.json",
	"name": "tlsi-failure-manager",
	"main": "src/index.ts",
	"compatibility_date": "2025-08-10",
	"observability": {
		"enabled": true
	},
	"triggers": {
		"crons": [
			"*/5 * * * *"
		]
	},
    "kv_namespaces": [
    {
      "binding": "TLSI_CLIENT_ERROR",
      "id": "<KV Namespaces の ID>"
    }
  ]
}

 4. 稼働
 Log Explorer クエリー(log) [IP] Log Query: SELECT originip FROM zero_trust_network_sessions WHERE sessionendtime >= '2025-08-18T11:05:35Z' AND sessionendtime <= '2025-08-18T11:35:35Z' AND connectionclosereason IN ('CLIENT_TLS_ERROR') AND originport = 443 LIMIT 10000
(log) [DOMAIN] Log Query: SELECT httphost FROM gateway_http WHERE datetime >= '2025-08-18T11:05:35Z' AND datetime <= '2025-08-18T11:35:35Z' AND action = 'bypass' AND policyname = 'tls-error' LIMIT 10000

 検知  :
  (log) 200 OK
  (log) [IP] New item found: 2620:1ec:33::12
  (log) [IP] New item found: 2600:1406:2e00:62::172e:d88f
  (log) [IP] New item found: 2a02:26f0:4000:3::b819:6698
  (log) [IP] New item found: 51.105.71.136
  (log) [IP] New item found: 2603:1026:2415::
  (log) [IP] New item found: 2a02:26f0:4000:3::b819:6684
  (log) [IP] New item found: 2a02:26f0:5c00::214:bbba
  (log) [IP] 7 new items found.
  :
  (log) 200 OK
  (log) [DOMAIN] New item found: thaka.bing.com
  (log) [DOMAIN] New item found: adsdk.microsoft.com
  (log) [DOMAIN] 2 new items found.
  :
更新された KV
更新された Gateway List




 ユーザーの体験最初は App Store にアクセスできませんでしたが



時間が立つとアクセス可能になりました。

アプリケーションの利用が増えると、失敗が増えます。

それごとにバイパスの対象が増え、徐々にアクセスできるアプリケーションが増えていきます。
それでもアクセスができないケースは、下記のようなケースでした。

・mTLS を要求するアプリケーション（Do not Inspect あるいは Split Tunnles で回避）

・TLS インスペクションの有無にかかわらず、Cloudflare Gateway を経由するだけでサービスを拒否するアプリケーション（Split Tunnles で回避）
改めてになりますが、ほかにもあります。

 さいごにCertificate pinning アプリケーションだけを確実に検知できるわけではありませんが、まずは TLS Inspection が通信を阻害するアプリケーションを探す手がかりになればと思います。

Cloudflare Gateway TLS Inspection での Certificate pinning 検知とバイパス

はじめに

実装の流れ

CLIENT_TLS_ERROR となるセッションの例

実装：基本（手動）

1. Network Session Logs の保管

2. Network Session Logs をダウンロード、Gateway List（IP）を作成

3. Gateway List（IP）をアップロード

4. HTTP Policy に適用

5. バイパスされ始める

6. Gateway HTTP Log をダウンロード、Gateway List（DOMAIN）を作成

7. Gateway List（DOMAIN）をアップロード

8. HTTP Policy に適用

List 作成サンプル

実装：応用（自動）

0. 前提

処理フロー

1. 準備（Gateway）

空の Gateway リスト（IP・DOMAIN）

Gateway HTTP Policy

2. 準備（Workers）

空の KV

Secrets

3. Worker

Bindings

Trigger Events

サンプルのスクリプトと wrangler 設定

4. 稼働

Log Explorer クエリー

検知

更新された KV

更新された Gateway List

ユーザーの体験

さいごに

Discussion

はじめに

実装の流れ

CLIENT_TLS_ERROR となるセッションの例

実装：基本（手動）

1. Network Session Logs の保管

2. Network Session Logs をダウンロード、Gateway List（IP）を作成

3. Gateway List（IP）をアップロード

4. HTTP Policy に適用

5. バイパスされ始める

6. Gateway HTTP Log をダウンロード、Gateway List（DOMAIN）を作成

7. Gateway List（DOMAIN） をアップロード

8. HTTP Policy に適用

List 作成サンプル

実装：応用（自動）

0. 前提

処理フロー

1. 準備（Gateway）

空の Gateway リスト（IP・DOMAIN）

Gateway HTTP Policy

2. 準備（Workers）

空の KV

Secrets

3. Worker

Bindings

Trigger Events

サンプルのスクリプトと wrangler 設定

4. 稼働

Log Explorer クエリー

検知

更新された KV

更新された Gateway List

ユーザーの体験

さいごに

Discussion

7. Gateway List（DOMAIN）をアップロード
