はじめに

NURO光 を使用していましが、 F660P にて DMZ やポート転送ができなくなりました。

DMZ の設定ができないと2重ルーターができないですし、ポート転送の設定ができないと VPN が使えないので非常に困って降りましたが、サポートに電話したところ「仕様」との返答が...
改善予定もなさそうなので、長年使った NURO を卒業し auひかりを契約して市販のルーターをぶら下げました。

機材名 型番
au光からレンタルされたホームゲートウェイ HGW-BL1500HM
市販のルーター バッファロー(BUFFALO) WSR-6000AX8P

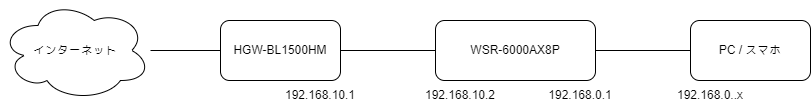

以下が接続のイメージ
IPアドレスは適宜読み替えて下さい。

個人的には、auひかり からレンタルされるルーター(あえてルーターと呼びますが)は性能が低く、ネットの速度やレスポンスが悪いので市販のルーターを使用することをオススメします。

1. HGW-BL1500HM の設定

HGW-BL1500HMにログインして設定して下さい。

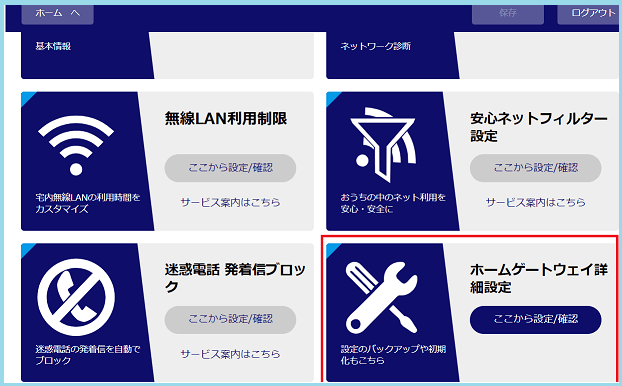

ログイン後、以下の ホームゲートウェイ詳細設定 から設定画面を開けます


LAN側IPアドレスを変更

  1. 設定 TOP 画面から DHCPサーバ設定 を選択

  2. 以下の項目を設定

    項目名 設定値
    IPアドレス 192.168.10.1
    ネットマスク 24
    DHCPサーバ ON または OFF(※1)

    ※1:お好みでON/OFFを選択して下さい。ただし市販ルーターに 192.168.10.2 を割り当てるので割当先頭アドレスはそれ以降を指定したほうが安全です。


DMZ の設定

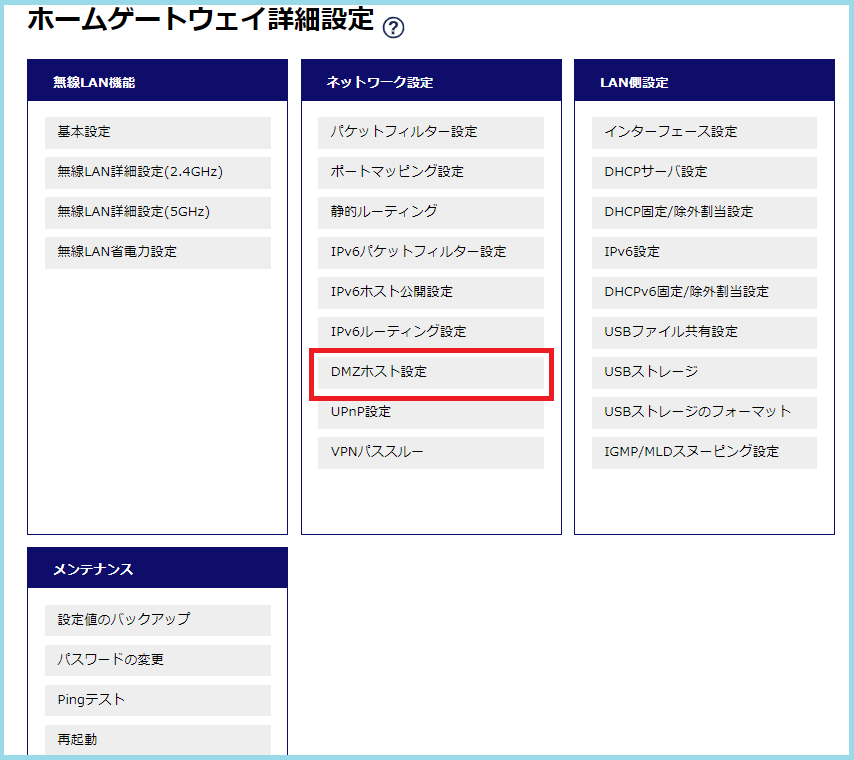

  1. 設定 TOP 画面から DMZホスト設定 を選択

  2. DMZホスト設定 画面にて以下を設定

    機能 設定値
    DMZホスト機能 ON
    DMZホストのIPアドレス 192.168.10.2 (このアドレスを市販ルーターの WAN に設定します)



2. バッファロー(BUFFALO) WSR-6000AX8P の設定

バッファロー(BUFFALO) WSR-6000AX8P の設定メモ。

au からレンタルされた、ホームゲートウェイ(HGW-BL1500HM) には全ての設定が完了するまで接続しないで下さい。

ルーターモードの変更

電源を入れる前に、本体のスイッチを設定します。
※この設定をしないとWAN側のIPアドレス(HGW-BL1500HM と接続するLANポートのIP)を固定できません

スイッチ 順番
1番目のスイッチ MANUAL (一番下に)
2番目のスイッチ ROUTER (一番上に)

次に以下手順で設定画面を開きます。

  1. スイッチを設定したあとに電源を入れ、PCと接続します。
  2. PCからデフォルトで設定されている IPアドレス(192.168.11.1) をブラウザに入力

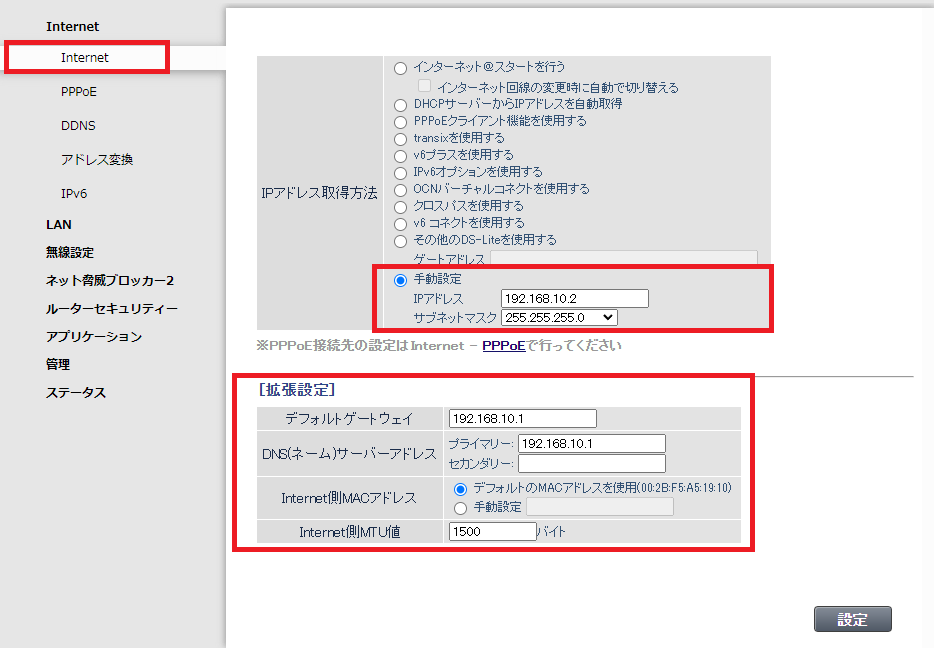

auひかりのホームゲートウェイにつなぐための設定

WAN側LANポートのIPアドレスを固定します。
TOP画面から 詳細設定 を押して詳細設定画面を開き、左のメニューから InternetInternet で以下のように設定します。

注意) この設定ができない場合は au のホームゲートウェイ側で WAN側LANポート の IP アドレスを固定する必要があります。詳細は下記「備考」を参照下さい。

項目名 設定値
IPアドレス取得方法 手動設定
IPアドレス 192.168.10.1 (auひかりのホームゲートウェイのIPアドレス)
サブネットマスク 255.255.255.0

設定後は 設定 ボタンを押下して内容を保存してください。

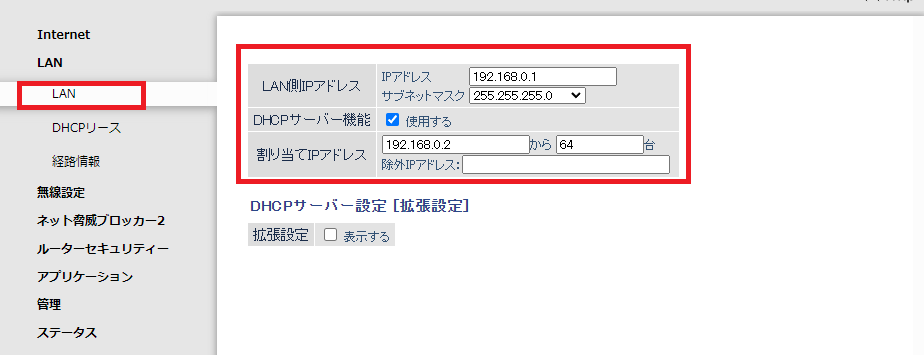

LANの設定

詳細設定 画面にて左のメニューから LANLAN で以下のように設定します

項目名 設定値
LAN側IPアドレス 192.168.0.1
サブネットマスク 255.255.255.0
DHCPサーバー機能 使用する にチェックを入れる
割当アドレス 192.168.0.2 から xx

設定後は 設定 ボタンを押下して内容を保存してください。

LANケーブルの接続

  1. INTERNET 2.5G と書いてあるポートと HGW-BL1500HM を接続
  2. LAN1 ~ LAN3 のポートにハブやPC等を接続



最後に

WSR-6000AX8P には静的ルーティングの設定ができない(私が見つけれていないだけ?)ので WSR-6000AX8P 側に接続した PC から HGW-BL1500HM (に接続した機器含めて) に接続できませんでし。
※やり方わかる方いたら教えて欲しいです。


備考

市販ルーターの WAN 側 LAN ポートの IP アドレスが固定できない場合

用意した市販ルーターのWAN 側の LAN ポートの IP アドレスが固定できない場合は、市販ルーターの WAN 側 MAC アドレス登録して 192.168.10.2 などのIPアドレスに固定必要があります。

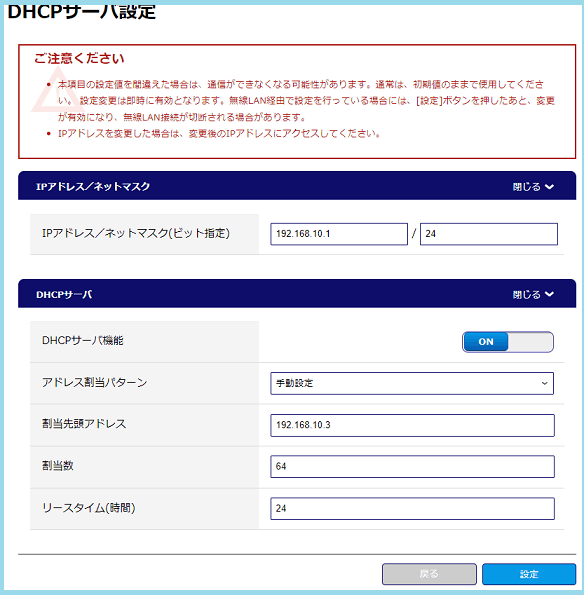

  1. 設定 TOP 画面から DHCPサーバ設定 を選択

  2. DHCPサーバーの設定
    市販ルーターに設定する IP アドレスのレンジ指定等を設定し、DHCPサーバを ON にします。

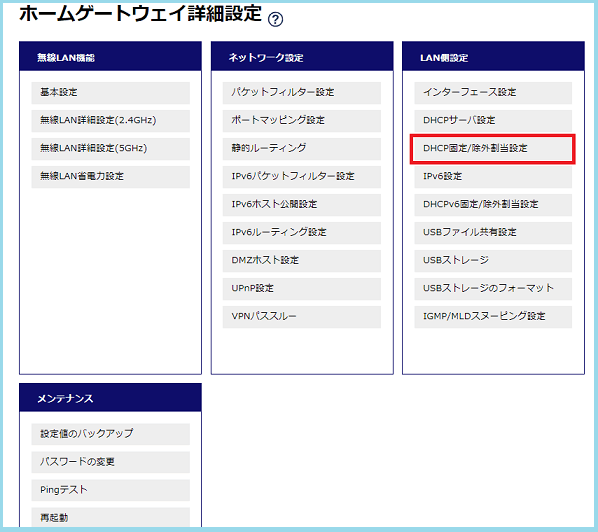

  3. 設定 TOP 画面から DHCP固定/除外割当設定 を選択

  4. DHCP固定割当エントリ追加+ で MAC アドレスとルーターに割り当てるIPアドレスを入力

    ※上記画像には除外該当エントリに値が入っていますが無視して下さい。検証時の設定を消すのを忘れてました。
