【Grafana Loki】Kubernetes環境でのログ管理システムの構築と運用の基本

2025/05/14に公開
 はじめにこんにちわ！SREエンジニアのKoseです！

Grafanaっていいですよね〜。

最近、オブザーバビリティの技術にどハマり中で、ログ管理ツールのGrafana Lokiを調べていました。

そこで、導入時に詰まることがあったので、自分の理解のためにも利用方法をご紹介したいと思います。

 前提知識と環境基本的なLinuxコマンドの知識
Kubernetesの基本的な操作
ログ管理の基本的な概念
Kubernetesクラスタが構築されていること（この記事ではEKSで構築してます。）
Prometheus, Grafanaが環境に実装されていること

 利用する技術

技術
説明
バージョン


Grafana Loki
ログ管理システム
3.4.2

Grafana
可視化ツール
11.6.1

Prometheus
メトリック収集
v3.3.1

Fluent Bit
ログ収集エージェント
v4.0.1

EKS
コンテナオーケストレーションプラットフォーム
v1.31

Helm
Kubernetesパッケージマネージャー
v3.17.3


 本文
 Grafana LokiについてLokiは、Grafana Labsが開発したPrometheusにインスパイアされた水平スケーラブルで可用性の高いマルチテナントのログ集約システムです。Prometheusとは異なり、メトリクスではなくログに焦点を当て、PullではなくPushでログを収集します。
また、Lokiはログのラベルに関するメタデータ（Prometheusのラベルのようなもの）のみをインデックス化するという考えに基づいて構築されています。ログデータ自体は圧縮され、Amazon Simple Storage Service (S3)やGoogle Cloud Storage (GCS)などのオブジェクトストアや、ファイルシステム上にローカルに保存されます。

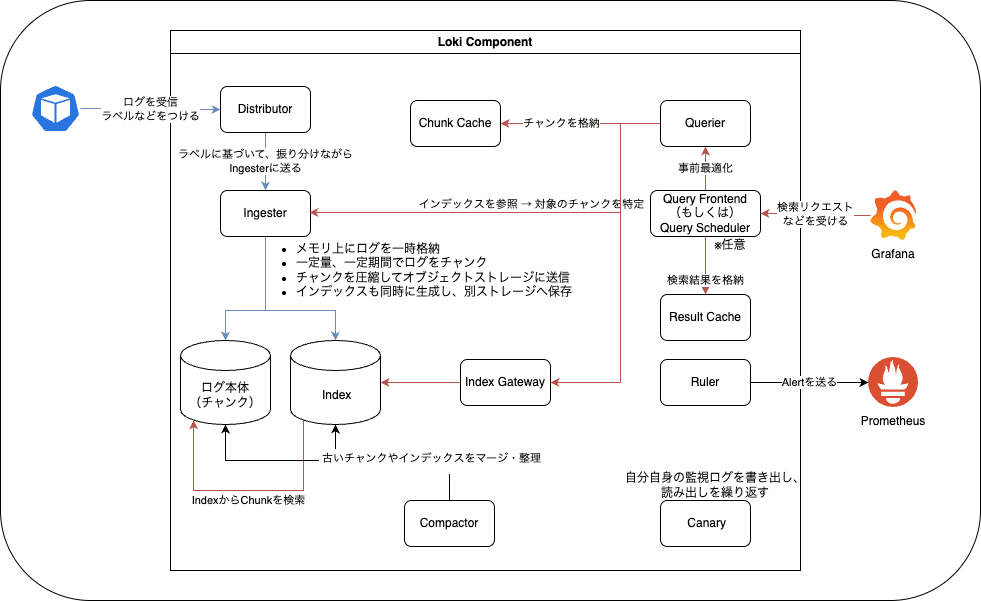

 アーキテクチャLokiのアーキテクチャを理解するために、簡単な構成図を作成してみました。

（🟦：Write、🟥：Readのデータフローと思っていただければ・。・）
以下に主要なコンポーネントを簡単にまとめます。

主要なコンポーネントの役割：

Distributor: クライアントから送られてくるログデータ（Pushリクエスト）を最初に受け取る役割を持つ、Lokiの書き込みパスの入り口です

Ingester: 受け取ったログデータを一時的にメモリに保持し、最終的に長期保存先（S3、GCS、Azure Blobなど）に書き込む役割を担います。また、読み取り時には、最近取り込んだインメモリのデータも返します。

Querier: LogQLクエリの実行役です。実際にログデータを検索・取得し、結果を返すコンポーネントです。

Query Frontend: 読み取り処理のアクセラレータです。QuerierのAPIエンドポイントを持ち、読み取りリクエストの最適化や負荷分散を行います。

Ruler: Lokiにおけるルール評価・アラート管理を行うコンポーネントです。Prometheusと同様に、ルールを使ってログを監視し、アラートを発火させます
その他のコンポーネントについては公式ドキュメントに詳しく載っているのでそちらを参照ください

 デプロイモードLokiは以下の3つのデプロイモードをサポートしています。
Monolithic mode
単一のバイナリとして１つのプロセス内で動作
小規模環境向け
開発・テスト環境に適している
Simple Scalable
中規模環境向け
コンポーネントをRead, Write, Backendに分離
Distributed Mode
本番環境向け
各コンポーネントが独立して動作
スケーラビリティと可用性が高い
細かい構成については公式ドキュメントに詳しい説明が載っているのでそちらをご覧ください

 インストール手順ここからは、Lokiのインストールと基本的な利用方法について記載します！

以下のインストールでは,Distributed Modeを簡易的に実装する手順で説明します。

インストールについては、EKS上にHelmでデプロイすることを想定しています。

 Helmリポジトリの追加helm repo add grafana https://grafana.github.io/helm-charts
helm repo update

 設定ファイルの準備以下の内容でvalues.yamlを作成します：

ログ保管に関してはまず、手始めにS3と互換性のあるMinioを利用しようと思います。

もちろんS3などのオブジェクトストレージに変更も可能で、S3への変更方法は後述します。
deploymentMode: Distributed
loki:
  auth_enabled: false
  commonConfig:
  　## ingesterのレプリカ数が1なので、replication_factorは1とします
    replication_factor: 1
  ## s3となってますがminioを有効にすることで、内部でminioを呼び出します。
  storage:
    type: s3

# Configuration for the gateway
gateway:
  enabled: false

# Configuration for the write pod(s)
write:
  replicas: 0

read:
  replicas: 0

backend:
  replicas: 0

# 各コンポーネントの設定,検証のためreplicasは1としています。
ingester:
  replicas: 1
  zoneAwareReplication:
    enabled: false

distributor:
  replicas: 1

querier:
  replicas: 1

queryFrontend:
  replicas: 1

queryScheduler:
  replicas: 1

indexGateway:
  replicas: 1

compactor:
  replicas: 1

ruler:
  enabled: true
  replicas: 1

# MinIO設定
minio:
  enabled: true
  replicas: 1
  persistence:
    size: 5Gi
    storageClass: gp2

 Lokiのインストール変更したvalues.yamlを指定して、helmコマンドでデプロイします。
# Lokiのインストール
helm upgrade --install loki grafana/loki \
  --create-namespace --namespace loki \
  -f values.yaml
以下のように全てRunningになれば起動完了です。
loki               loki-canary-b456t                                    1/1     Running     0          71m
loki               loki-canary-lc54g                                    1/1     Running     0          71m
loki               loki-canary-wxgdw                                    1/1     Running     0          71m
loki               loki-canary-xd7l7                                    1/1     Running     0          71m
loki               loki-chunks-cache-0                                  2/2     Running     0          71m
loki               loki-compactor-0                                     1/1     Running     0          36m
loki               loki-distributor-6567649c7f-kxj9d                    1/1     Running     0          36m
loki               loki-index-gateway-0                                 1/1     Running     0          33m
loki               loki-ingester-0                                      1/1     Running     0          36m
loki               loki-querier-645976dc89-2z4xc                        1/1     Running     0          36m
loki               loki-query-frontend-b75f8c997-44lqr                  1/1     Running     0          36m
loki               loki-query-scheduler-747778767f-l4qws                1/1     Running     0          36m
loki               loki-results-cache-0                                 2/2     Running     0          71m
loki               loki-ruler-0                                         1/1     Running     0          33m

 ログ収集ログを収集するために、KubernetesクラスタにFluent BitをDeamonsetでインストールし、KubernetesのログをLokiに送る設定をします。

導入については詳しくは説明しませんが、公式ドキュメントが参考になりそうなのでこちらを参考にしてください
以下の設定でlokiのdistributorにログを送ることができます。
[OUTPUT]
    Name loki
    Match kube.*
    Host loki-distributor.loki.svc.cluster.local
    Port 3100

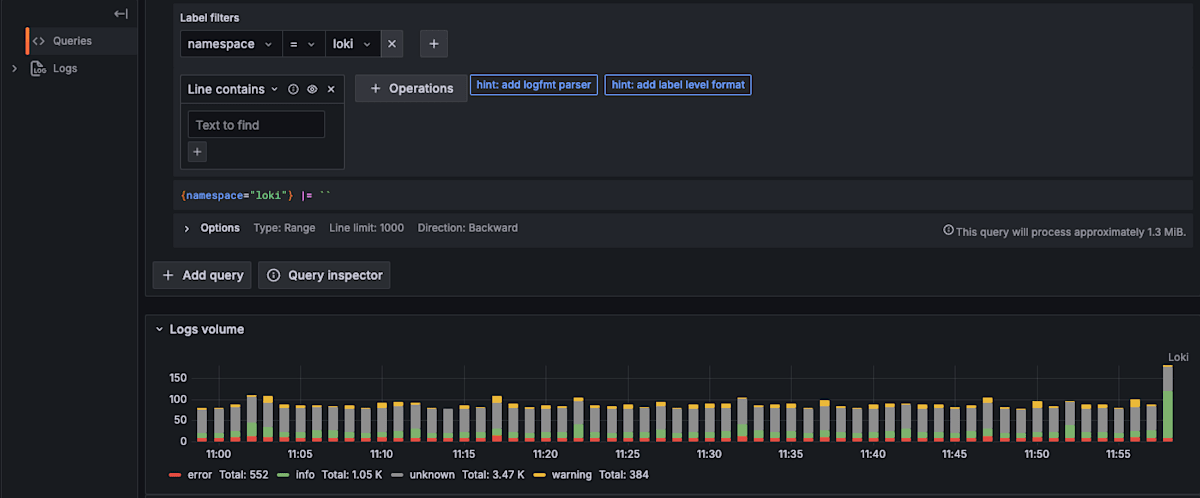

ここまでで、GrafanaからLogが見れるようになっているはずです。お手元のGrafanaで確認してみてください。

Grafanaでログが確認できれば基礎は完了となります。続いて、少し実践的なことをやってみようと思います！


 アラート設定Lokiのアラートを通知するためにalert-managerを利用します。

私の環境ではprometheusをインストールした際に、alert-managerもインストールしているためそれを利用します。
Lokiのアラートを設定するには、以下の手順で設定します

ルールの定義: LogQLを使用してアラートルールを定義します

アラートマネージャーの設定: 通知先の設定

ルールのデプロイ: Kubernetes環境でのルール適用方法

 ルールの定義Lokiのログを検索するには、LogQL (Loki Query Language) と呼ばれるクエリ言語を使用します。LogQLはPromQLに似た構文を持ち、ログストリームの選択と、選択したストリーム内のログ行のフィルタリングを組み合わせてログを検索します。
LogQLのクエリは、基本的に以下の2つの部分から構成されます。

ログストリームセレクター:

検索対象のログストリームをラベルを使って指定します。

{label1="value1", label2="value2"} のように中括弧 {} で囲んで指定します。

ラインフィルター:

選択したログストリーム内の各ログ行の内容をフィルタリングします。

パイプ | の後に演算子と条件を指定します
これらを利用して、該当のログを検索することができます。

例：namespace=lokiかつlevel=errorという文字列を含む行のみを表示
{namespace="argocd"} |= `level=error`
また、上記のlog queriesを拡張してMetric queriesとして作成することで

カスタムメトリックをアラートとして定義できます。

例：過去5分間に10件以上発生した場合
count_over_time({namespace="argocd"} |= `level=error` [5m]) > 9
これで下記のようなアラートが完成します。

「argocd ネームスペースから出力されたログの中で、ログ行に level=error という文字列を含むものが、過去5分間に10件以上発生する場合」
次に、完了したアラート定義をLokiに組み込む必要があります。

ruleファイルの保存はlocalに保管しております。※内部的にはConfigMapで保管
Lokiのアラートルールは、Prometheusのルール形式と似ています。基本的な構造は以下の通りです。

localに保管するため,ruler.directoriesの下に記載してます。
ruler:
  enabled: true
  replicas: 1
  directories:
    tenant_foo:
      ## LokiのアラートルールをTextファイルとして設定してください
      rules1.txt: |
        groups:
          - name: should_fire
            rules:
              - alert: HighPercentageError
                expr: |
                  count_over_time({namespace="argocd"} |= `level=error` [5m]) > 9
                for: 1m
                labels:
                  severity: warning
                annotations:
                  summary: High error rate

 アラートマネージャの設定alertmanager_urlにalertmanagerのURLを設定することでアラートを送信することができます。
loki:
  rulerConfig:
    ## AlertmanagerのURLを設定してください
    alertmanager_url: http://prometheus-alertmanager.prometheus.svc.cluster.local:9093

    ## localに保管するために必要な設定となります
    storage:
      type: local
      local:
        directory: /etc/loki/rules
    rule_path: /tmp/loki

 ログ保管場所の変更今まで、MinIOを使用してデータを管理していますが、本番環境を想定してAWS S3への移行を実施してみたいと思います。
S3バケットの作成

S3バケットの作成については以下のように作成します。
## Lokiによるログ保管のためのバケット
module "s3_bucket" {
    source = "terraform-aws-modules/s3-bucket/aws"
    version = "4.6.0"

    bucket = "test-loki-logs-bucket"
    object_ownership = "BucketOwnerPreferred"

    versioning = {
        enabled = true
    }
}
IAMロールの設定

続いて、S3にLokiがアクセスできるとようにIRSAの設定をします。
resource "aws_iam_role" "loki_role" {
  name = "loki-irsa-role"

  assume_role_policy = jsonencode({
    Version = "2012-10-17"
    Statement = [
      {
        Effect = "Allow"
        Action = "sts:AssumeRoleWithWebIdentity"
        Principal = {
          Federated = module.eks.oidc_provider_arn ##eks moduleを使っているのでこのように記載してますが、eksnodeのOidcを設定してください
        }
        Condition = {
          StringEquals = {
            "${replace(module.eks.cluster_oidc_issuer_url, "https://", "")}:sub": "system:serviceaccount:loki:loki" ##Lokiのサービスアカウント
            "${replace(module.eks.cluster_oidc_issuer_url, "https://", "")}:aud": "sts.amazonaws.com"
          }
        }
      }
    ]
  })
}

resource "aws_iam_role_policy" "loki_policy" {
  name = "loki-policy"
  role = aws_iam_role.loki_role.id

  policy = jsonencode({
    "Version": "2012-10-17",
    "Statement": [
      {
        "Effect": "Allow",
        "Action": [
          "s3:GetObject",
          "s3:PutObject",
          "s3:DeleteObject",
          "s3:ListBucket",
          "s3:GetBucketLocation",
          "s3:DeleteObject"
        ],
        "Resource": [
          "*"
        ]
      }
    ]
  })
}
Lokiの設定変更

values.yamlのloki.storageに以下のような設定に変更し、schemaConfigにてS3を設定します。
loki:
  storage:
    bucketNames:
      chunks: test-loki-logs-bucket
      ruler: test-loki-logs-bucket
      admin: test-loki-logs-bucket
    type: s3
    s3:
      region: ap-northeast-1

  schemaConfig:
    configs:
      - from: 2020-04-01
        store: tsdb
        object_store: s3
        schema: v13
        index:
          prefix: loki_index_
          period: 24h
serviceaccountを設定します。
serviceAccount:
  create: true
  annotations:
    eks.amazonaws.com/role-arn: arn:aws:iam::<AccountID>:role/loki-irsa-role ##(注: <AccountID> はご自身のAWSアカウントIDに置き換えてください)
minioをfalseにします。minioをfalseにしないと、S3にうまくログを送ってくれませんでした。
minio:
  enabled: false
これで、helmをupgradeすればS3のバケット内にfake（デフォルトのテナントID）というディレクトリが作成され、ログがチャンクとして圧縮された状態で保管されることになります。

 まとめこの記事では、Grafana Lokiを使用したログ管理システムの構築と運用について基礎的な説明をしました。

Alertなどの管理や、ログの保管場所など内部をよく理解しないと動きがわからないところがあり苦労しました。
次のステップとしては、AlertRuleのS3保管や、ログの削除ルールの追加（リテンション設定）などをやっていきたいと思います！

お疲れ様でした〜🎉

 参考資料Grafana Loki公式ドキュメント
Fluent Bit公式ドキュメント
Helm Charts for Grafana Loki
