MSP430の開発を行ってみる

2023/04/17に公開

組込み

マイコン

msp430

tech

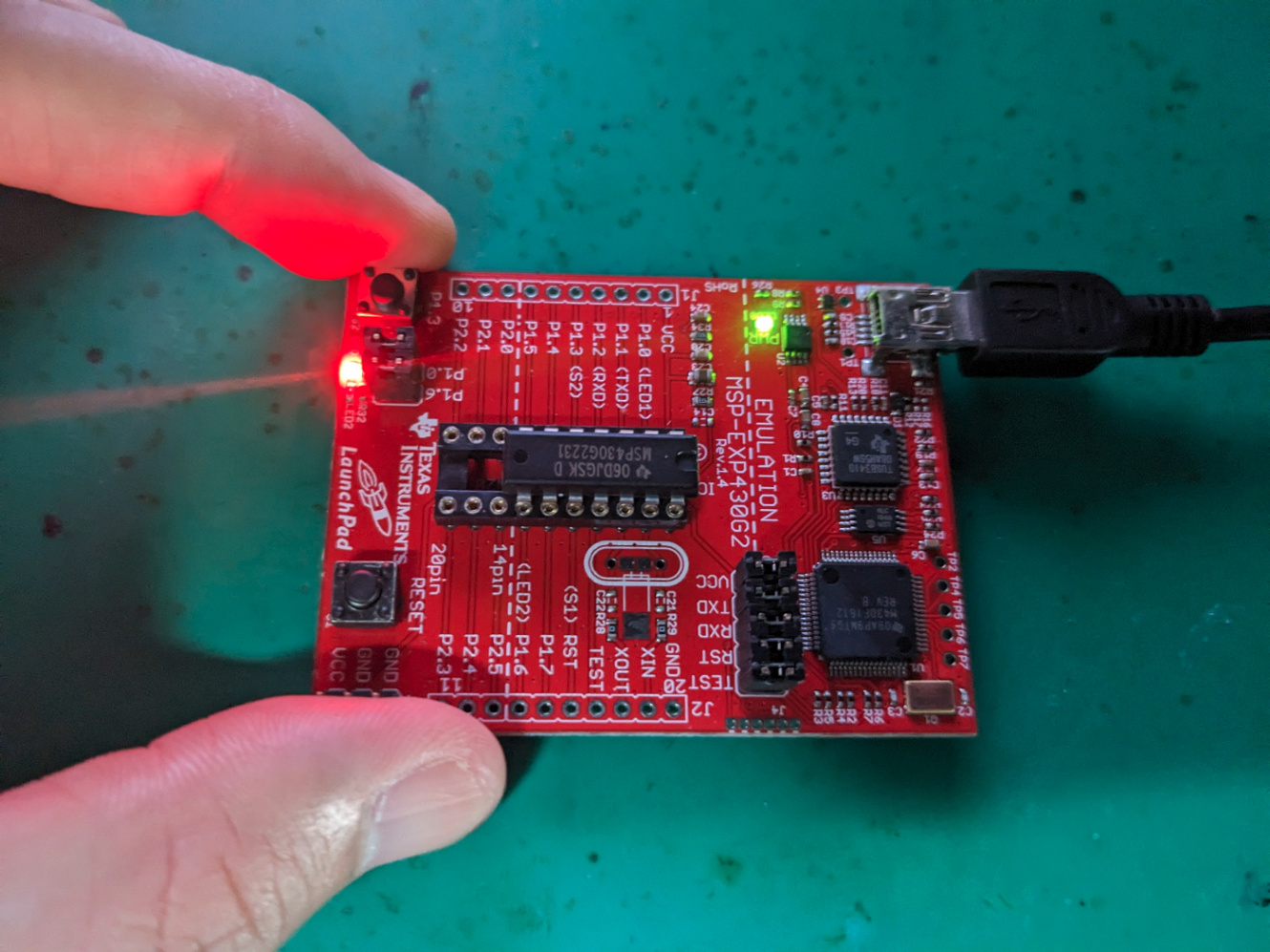

MSP430 LaunchPadを貰っちゃった

先日、理系フリマが都内浅草で行われて、そこであの「陰気な男でいいですか？」さんとお会いしてMSP430を御安く譲っていただきました！

何と言いますか、国内ではMSP430は全くと言っていい程見かけませんが、海外の産業（主に宇宙関連）については極まれに資料に出てくることがあります。

そんな感じで国内で需要も話題も無いのですが、「どこかで一度触っておきたいけど買うほどじゃないんだよなぁ～」 見たいな感じで長く放置していたので、ここでまとめておきます。

尚、秋月電子にもDIPマイコンが売ってますが、MSP430が流行らないのはライターが特殊だったりする点だと思うので、 LaunchPadを買うと遊べたりします。（そういう所だぞ）

開発環境と整える

MSP430の開発環境はCCSTUDIO (Code Composer Studio™ 統合開発環境(IDE)) を使用します。
メーカーより無料で提供されていますので、サクッと入れてしまいます。
https://www.ti.com/tool/ja-jp/CCSTUDIO

試しにプロジェクトを作成し、MSP430G2231を選択し、Blink ソースを持ってきます。
LEDのピンが違う場合があるので、適度に値を変えます。
P1DIRがP1_xに該当すると思います。

#include <msp430.h>

void main(void) {
	WDTCTL = WDTPW | WDTHOLD;		// Stop watchdog timer
	P1DIR |= 0x01;					// Set P1.0 to output direction

	for(;;) {
		volatile unsigned int i;	// volatile to prevent optimization

		P1OUT ^= 0x01;				// Toggle P1.0 using exclusive-OR

		i = 50000;					// SW Delay
		do i--;
		while(i != 0);
	}
}
