EtherCAT開発方法 フレーム編（リードまで）

2023/04/19に公開
#
ethercat
tech

この記事は EtherCATについて語る Advent Calendar 2019 の9日目です。
昨日はlipoyangさんの EtherCATマスターSOEMをマイコンに移植する - 滴了庵日録 でした。

はじめに

EtherCAT開発方法 フレーム編です。
EtherCATのフレームについて話を進めていきますが、フレームの概要については著者の書籍に記載されてますので、特別１ページ公開します。詳しく読みたい方は、以下のリンクより好評発売中です。
★EtherCATマスターブック 第1巻

また、英語になりますが、原書とも言われるET1100の資料も合せて読むとわかりやすいです。
EtherCAT Registers Section II

そのフレームの知識を利用して、実際に開発する方法について後半話します。

この内容を実際に試すためには、以下の環境を用意する必要があります。
また、他の環境でも同様に試せると思いますが、試し方については各々で調整していただければと思います。

ArtifactNoise開発モデル

※本ライブラリは、WindowsやMac OSでは、セキュリティーの関係で動作しません。

EtherCATのパケットについて

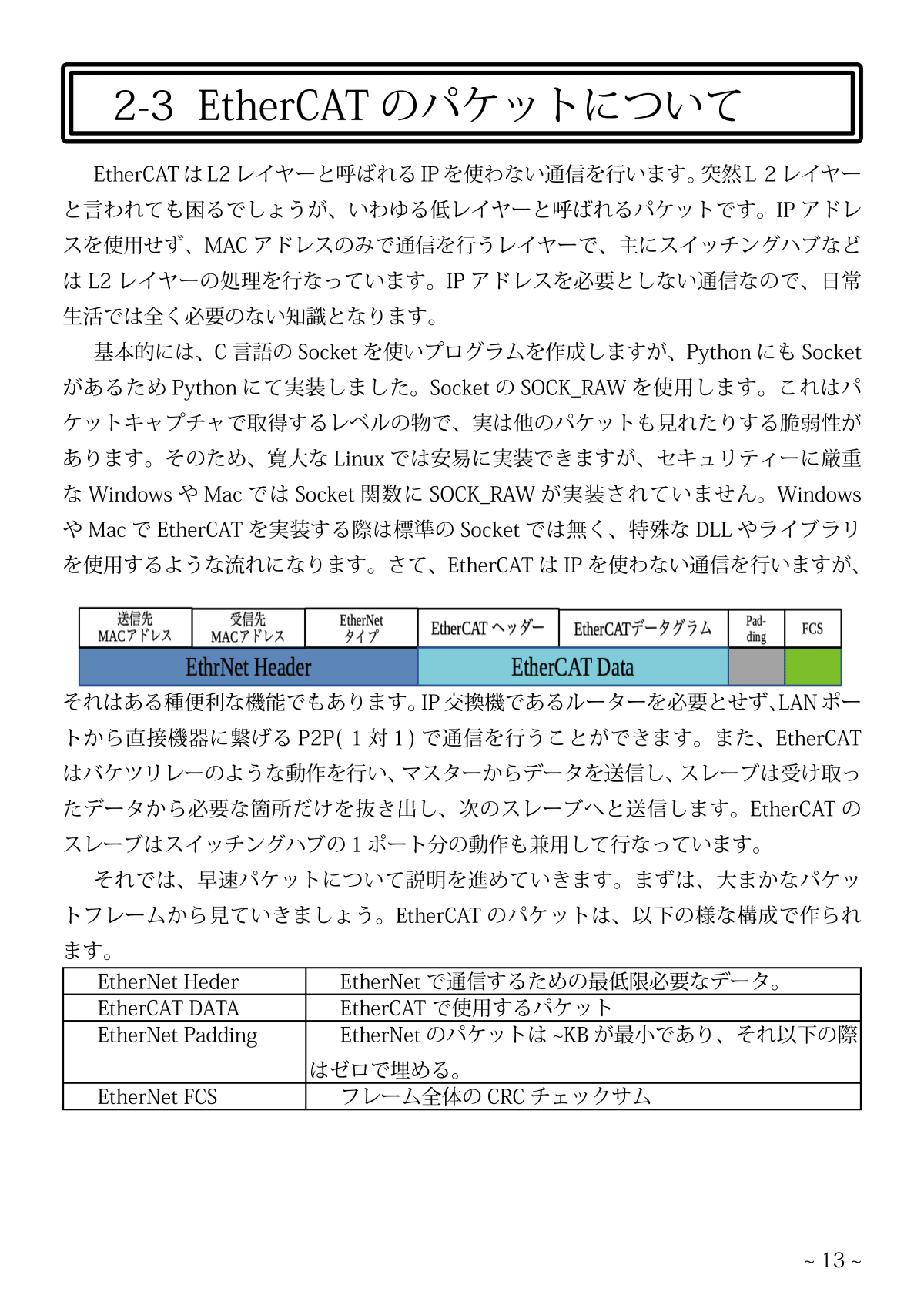

パケットについてはEtherCATマスターブック 第1巻に書きまとめてしまったので、その項目の１ページを公開します。

EtherCATのコマンドについて

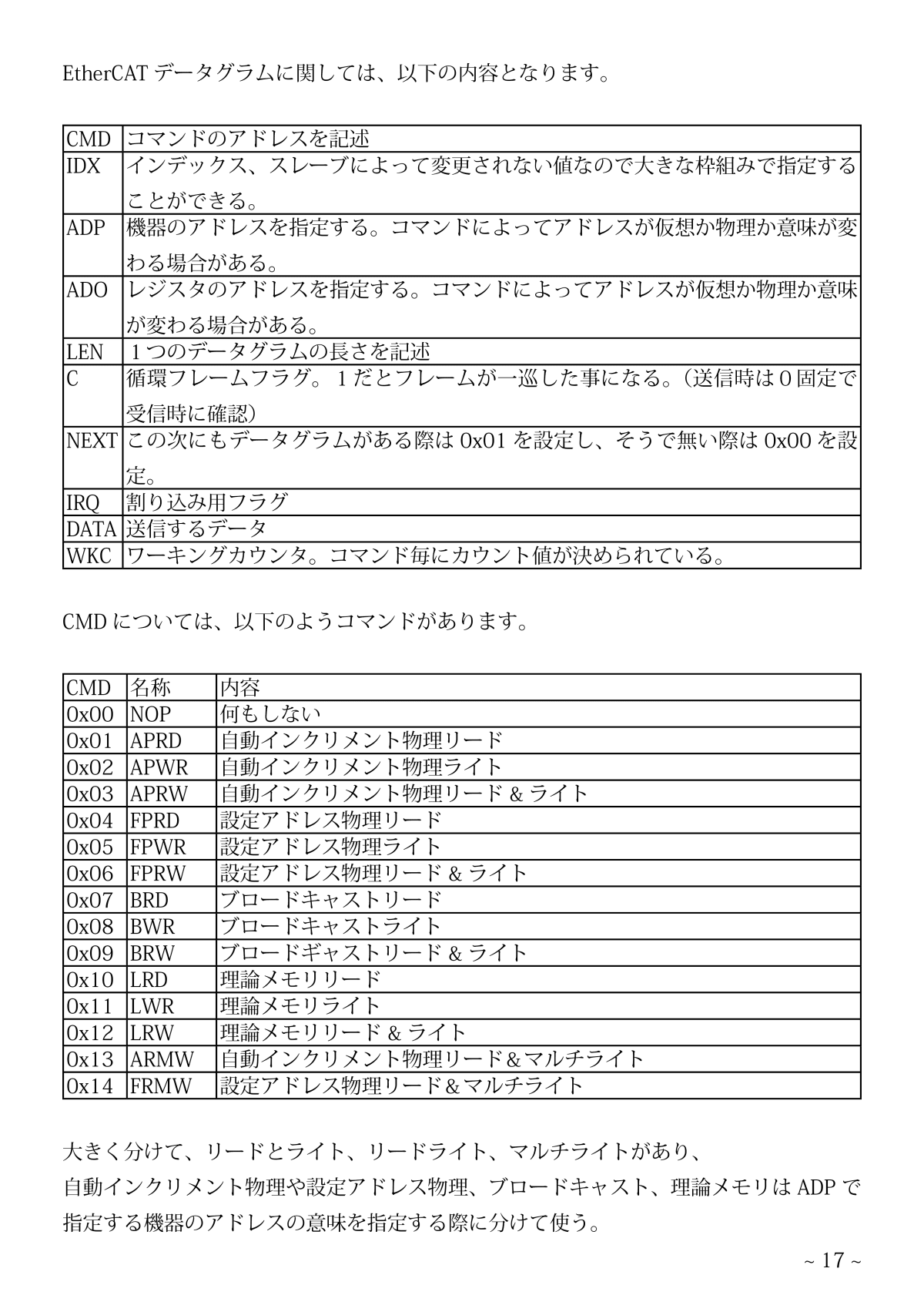

コマンドについてもEtherCATマスターブック 第1巻に書きまとめてしまったので、その項目の１ページを公開します。

通信方法

では、そのフレームを使ってEtherCATスレーブにアクセスする方法についてです。

まず、EtherCATのスレーブICにはEtherCATコアレジスタという、スレーブ機器に共通のアドレス空間があり、どのスレーブ機器にもアクセス出来れば、大凡同じ内容と思われます。

以下はLAN9252のデーターシート内にあるレジスタの内容です。

スクリーンショット 2019-12-08 20.17.30.png
http://ww1.microchip.com/downloads/jp/DeviceDoc/00001909A_JP.pdf

このレジスタアドレスに、先ほど説明したEtherCATフレームでアクセスしていきます。

PyEtherCATを元に話を進めていきます。

製品IDレジスタの読み出し

スクリーンショット 2019-12-08 20.30.09.png

コアレジスタの中に製品IDレジスタと製造者IDレジスタがあります。二つとも読出し専用ですので、固定値が読み出せます。
自作したフーレムが正しく動くかどうかを確認する際に、このレジスタは非常に便利です。

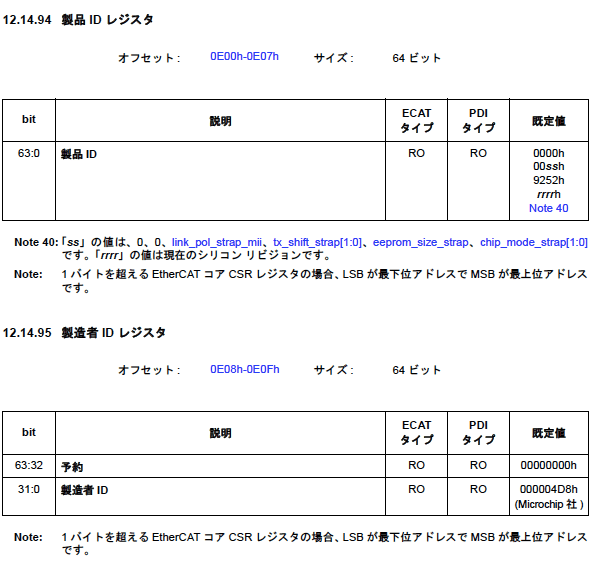

LAN9252では、以下のように説明があります。
スクリーンショット 2019-12-08 20.31.47.png
注意が必要なのは、レジスタの幅（サイズ）は可変長です。今回の製造IDは64ビットですが、8ビットや16,32ビットのバスもあります。このビット幅はコマンドで指定ができますが、64ビット幅のレジスタを16ビットで読み出すと最初の16ビット分しか読み出されません（指定したアドレスからプラスいくつで読みに行くため）

実際に動かして見ましょう。
Raspberry Pi で、以下のリポジトリをダウンロードします。　（Ubuntuならデスクトップでも動きます)

git clone  https://github.com/pyEtherCAT/EtherCAT_Master.git
cd EtherCAT_Master

それでは、以下の分を新規ファイルを作り、ソースを書き込んでいきます。

readtest.py
from pyEtherCAT import MasterEtherCAT #ライブラリの読出し
nic = "eth0" # ネットワークカードのアドレスを記載
cat = MasterEtherCAT.MasterEtherCAT(nic)

ADP = 0x0000 #1台目
ADDR = 0x0E00 #コアレジスタのアドレス
cat.APRD(IDX=0x00, ADP=ADP, ADO=ADDR, DATA=[0,0,0,0,0,0,0,0]) #DATAは０を８個(64bit分)の枠を指示
(DATA, WKC) = cat.socket_read() #結果を読出し
print("[0x{:04X}]= 0x{:02x}{:02x},0x{:02x}{:02x},0x{:02x}{:02x},0x{:02x}{:02x}".format(ADDR, DATA[7],DATA[6],DATA[5],DATA[4],DATA[3],DATA[2],DATA[1],DATA[0]))
#読み出したデータを表示する

このソースを、sudoコマンドで実行します。

sudo python3 readtest.py
[0x0E00]= 0x0000,0x0004,0x9252,0x0001

読み出せましたね。

コマンドの部分を軽く説明すると、

  • APRD(自動インクリメント物理リード)を使用して、レジスタの中身を読み出します。
  • ADPは、自動インクルメントなので、機器に接続された１台目を読みにいきます。２台目を読む際は-1をします。
  • ADDRは、コアレジスタのアドレスを指定します。製造IDは0x0E00なので、それを指定します。
  • DATAが変なことになっていますが、配列サイズ（１行８ビット）で８配列分（64ビット）を指定します。
  • socket_readが読み出しの関数です。
  • DATAの中に８配列分（64ビット)が含まれるので、それを展開します。

以上の呼び出し方で、コアレジスタの中身を読みに行く事ができます。

同様に、製造者IDを読みに行くと、以下のようになると思います。

[0x0E08]= 0x0000,0x0000,0x0000,0x04D8

#続きは・・・

やばい、一日分では終わらない話だった。
次回はリードが出来たので、ライトについて説明します。

それでは！！
（宣伝が多いですが、他のモジュールを触った事無いしライブラリも触った事ないので、他の方の手法について説明が出来なくて申し訳ないです。他の手法については、他の方がきっとまとめてくれると思いますので、そちらもご覧いただければ幸いです。）

なお、本文章は、２月もしくは５月に発行予定の第２巻に記載予定の物が含まれます。
