はじめに

GPT-4Vが出る前のGPT3やGPT4で、drawioやsvgで書かれた構成図のメタデータを使って何とかBicepコードを生成できないかと試していましたが、GPT3やGPT4がメタデータを理解できず、上手くいかなかったです。

すきやねんAzureの会で知ったのですが、MS山口さんがGPT4-Vを使ってAzure構成図からARMテンプレートを生成するという記事を書かれていました。
https://qiita.com/shyamagu/items/556f08282a91000c6b14

それ！やりたかったやつ！となりましたので、Bicep版として試してみます。

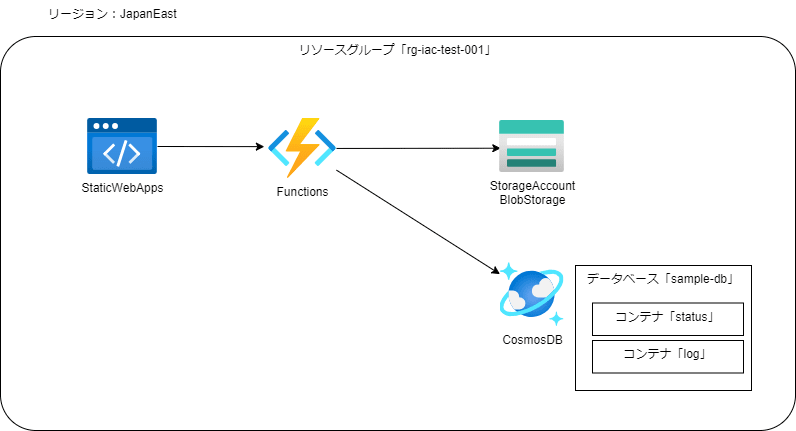

構成図

以下の構成図を使って、Bicepコードを生成してみます。VSCodeのdrawio拡張機能で作成した構成図です。

GPT4VでBicepコードを生成

システムプロンプト

システムプロンプトは以下のように設定します。
Bicepコードは、個々のリソースごとのBicepファイルと、それを参照するmain.bicepファイル、パラメータファイルの3つに分割して生成します。

上記の記事のシステムプロンプトに、Bicepファイルを分割する指示と、各リソースに対する制約事項を追加してみました。

あなたはAzureのインフラストラクチャの専門家です。描画されたAzureリソースを作成するためのBicepコードを作成してください。
各リソース名には、"shrkm-"という文字列に続けて、リソースを表す文字列と、都度ランダムな文字列も含めてください。
例：shrkm-functions-dfiweofsdf
Bicepコードは、個々のリソースごとのBicepファイルと、それを参照するmain.bicepファイル、パラメータファイルの3つに分割して生成しなさい。

# 制約事項
- パラメータファイルには、デプロイ時に外部指定するパラメータを記述すること（リージョン情報）
- StaticWebAppのリージョンは"eastasia"とすること
- StorageAccountのリソース名は、数字と小文字英字のみにすること
- StorageAccountのリソース名は、take()関数を使って24文字にすること
- CosmosDBのContainer作成時には、パーティションキーを設定すること

ユーザメッセージ

また、システムメッセージを使いまわして、ユーザメッセージで各々の要件を追加するシーンもあると思うので、以下のようなユーザメッセージにして推論してもらいました。

構成図です。
# 追加要求
- StaticWebAppsのリージョン情報は、他リソースのリージョン設定とは別のパラメータ「locationSWA」としてパラメータファイルに記述してください。

GPT4Vの推論結果

以下のように、GPT4Vが推論してくれました。英語になってますが、、、問題なさそうです。
システムメッセージに「日本語で。」と書いておけば、日本語で返してくれると思います。
※表記の関係上、「```」を「\```」に変換しています。

parameters.json:

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentParameters.json#",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "location": {
      "value": "JapanEast"
    },
    "locationSWA": {
      "value": "eastasia"
    }
  }
}

staticWebApp.bicep:

`staticWebApp.bicep`:
```bicep
param locationSWA string
param staticWebAppName string

resource staticWebApp 'Microsoft.Web/staticSites@2020-12-01' = {
  name: staticWebAppName
  location: locationSWA
  // Additional properties and settings for Static Web App
}

functions.bicep:

param location string
param functionsName string

resource functions 'Microsoft.Web/sites@2020-12-01' = {
  name: functionsName
  location: location
  kind: 'functionapp'
  // Additional properties and settings for Functions
}

storageAccount.bicep:

param location string
param storageAccountName string

resource storageAccount 'Microsoft.Storage/storageAccounts@2021-04-01' = {
  name: take(storageAccountName, 24)
  location: location
  sku: {
    name: 'Standard_LRS'
  }
  kind: 'StorageV2'
  // Additional properties and settings for Storage Account
}

cosmosDb.bicep:

param location string
param cosmosDbAccountName string
param databaseName string
param containerStatusName string
param containerLogName string

resource cosmosDbAccount 'Microsoft.DocumentDB/databaseAccounts@2021-04-15' = {
  name: cosmosDbAccountName
  location: location
  // Additional properties and settings for Cosmos DB Account
}

resource database 'Microsoft.DocumentDB/databaseAccounts/sqlDatabases@2021-04-15' = {
  name: '${cosmosDbAccount.name}/${databaseName}'
  properties: {
    resource: {
      id: databaseName
    }
    options: {}
  }
}

resource containerStatus 'Microsoft.DocumentDB/databaseAccounts/sqlDatabases/containers@2021-04-15' = {
  name: '${database.name}/${containerStatusName}'
  properties: {
    resource: {
      id: containerStatusName
      partitionKey: {
        paths: ['/partitionKey']
        kind: 'Hash'
      }
    }
    options: {}
  }
}

resource containerLog 'Microsoft.DocumentDB/databaseAccounts/sqlDatabases/containers@2021-04-15' = {
  name: '${database.name}/${containerLogName}'
  properties: {
    resource: {
      id: containerLogName
      partitionKey: {
        paths: ['/partitionKey']
        kind: 'Hash'
      }
    }
    options: {}
  }
}

main.bicep:

param location string
param locationSWA string

var uniqueSuffix = uniqueString(resourceGroup().id)
var staticWebAppName = 'shrkm-staticwebapp-${uniqueSuffix}'
var functionsName = 'shrkm-functions-${uniqueSuffix}'
var storageAccountName = 'shrkmstorage${uniqueSuffix}'
var cosmosDbAccountName = 'shrkm-cosmosdb-${uniqueSuffix}'
var databaseName = 'sample-db'
var containerStatusName = 'status'
var containerLogName = 'log'

module staticWebAppModule 'staticWebApp.bicep' = {
  name: 'staticWebAppDeployment'
  params: {
    locationSWA: locationSWA
    staticWebAppName: staticWebAppName
  }
}

module functionsModule 'functions.bicep' = {
  name: 'functionsDeployment'
  params: {
    location: location
    functionsName: functionsName
  }
}

module storageAccountModule 'storageAccount.bicep' = {
  name: 'storageAccountDeployment'
  params: {
    location: location
    storageAccountName: storageAccountName
  }
}

module cosmosDbModule 'cosmosDb.bicep' = {
  name: 'cosmosDbDeployment'
  params: {
    location: location
    cosmosDbAccountName: cosmosDbAccountName
    databaseName: databaseName
    containerStatusName: containerStatusName
    containerLogName: containerLogName
  }
}

生成されたBicepコードを実際にファイルにして、VSCodeで開いてみます。
必要なファイルは、

  • staticwebapp.bicep
  • functions.bicep
  • storageaccount.bicep
  • cosmosdb.bicep
  • main.bicep
    の5つです。

BicepVisualizer拡張機能で可視化すると以下のようになります。

デプロイして問題なく払い出せました。

まとめ

GPT4Vを使って、Azure構成図からBicepコードを生成してみて、システムメッセージの工夫によって、Bicepコードを生成させて、手修正なしでデプロイできました。
実際には、各リソースのプロパティを要件に応じて追加する必要がありますが、構成図からBicepコードを生成するということができることがわかりました。
リソースの要件は、ユーザメッセージに記載しておくと推論時に考慮してくれると思います。

注意事項として、GPT4Vの学習データ期間によって、最新のリソースやプロパティが反映されていない可能性があるので、その点は注意が必要です。
この点を補うなら、GPT4Vで推論させたBicepコードに対して、RAGで取得した最新のリソース設定でGPT3/4などを使いレビュ＆修正させるなんて方法もありそうです。
