3Dプリントでシムペダル、サイド、シフタを作る
NoboNobo- クラッチペダル、スロットルペダルはバネとポテンショメーター
- ブレーキとサイドは空圧シリンダと空圧センサ
- シフタはポテンショメーター２個をX-Y（直交）で検知

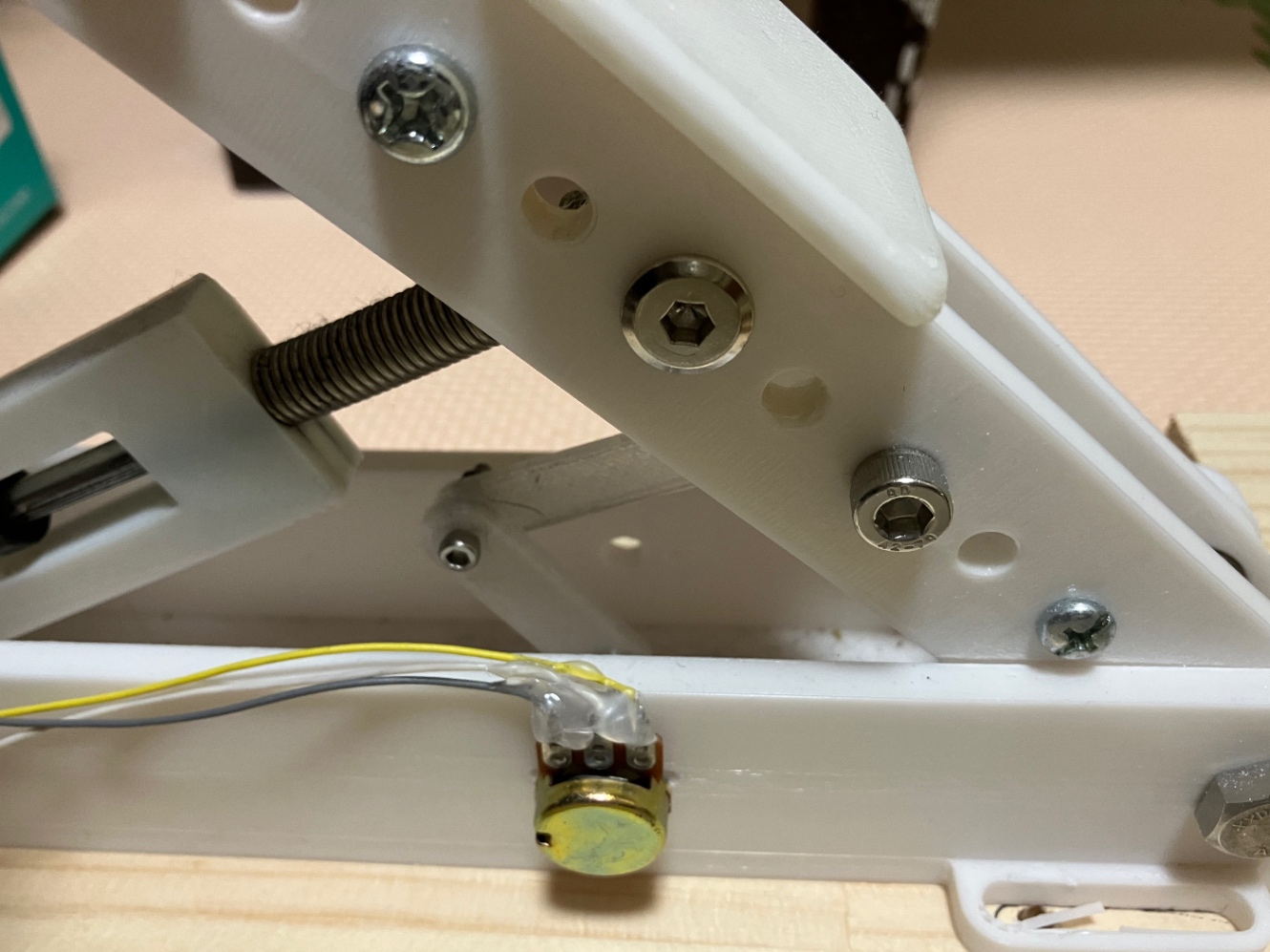

NoboNoboクラッチペダル

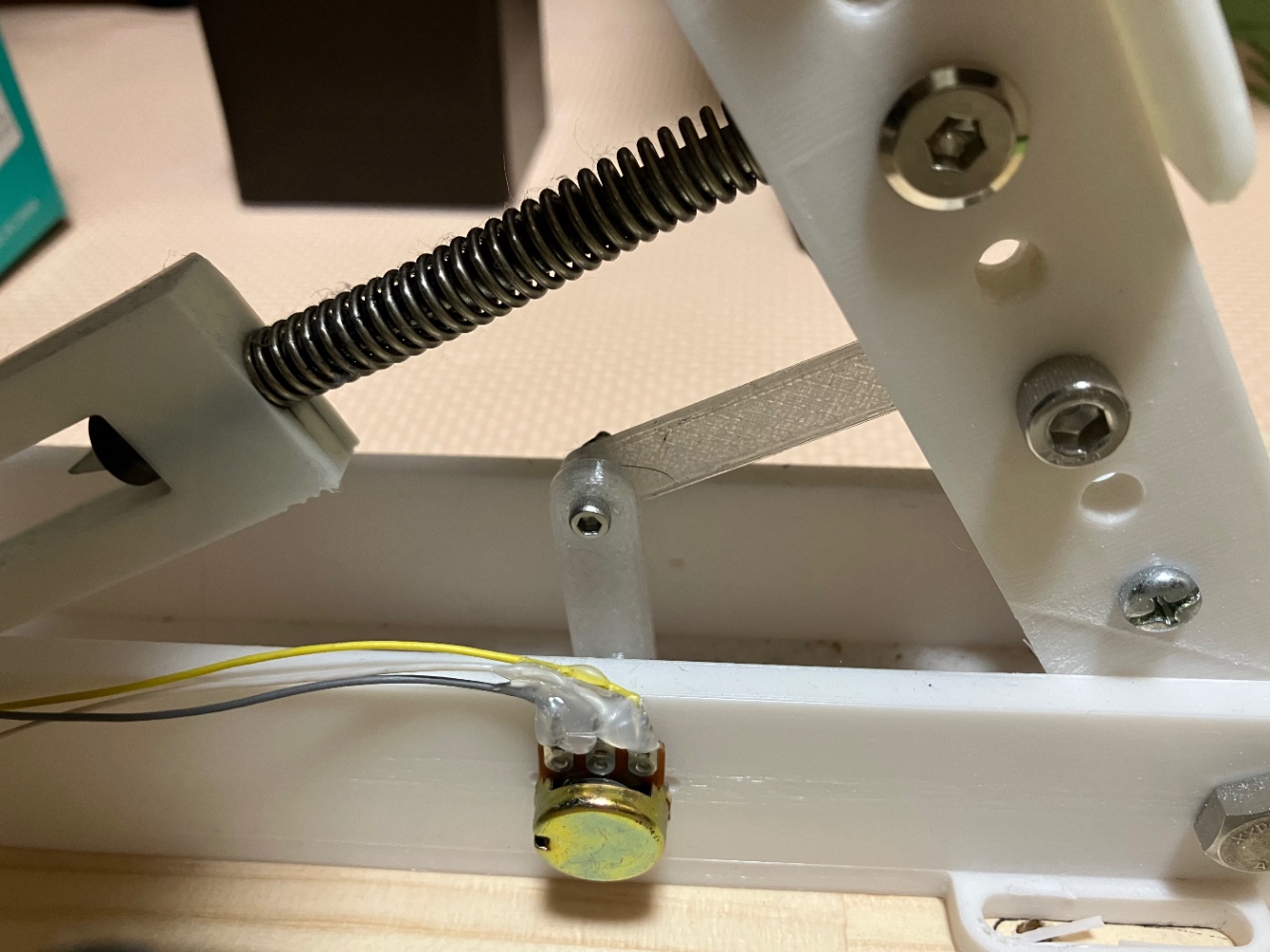

NoboNoboスロットルペダル

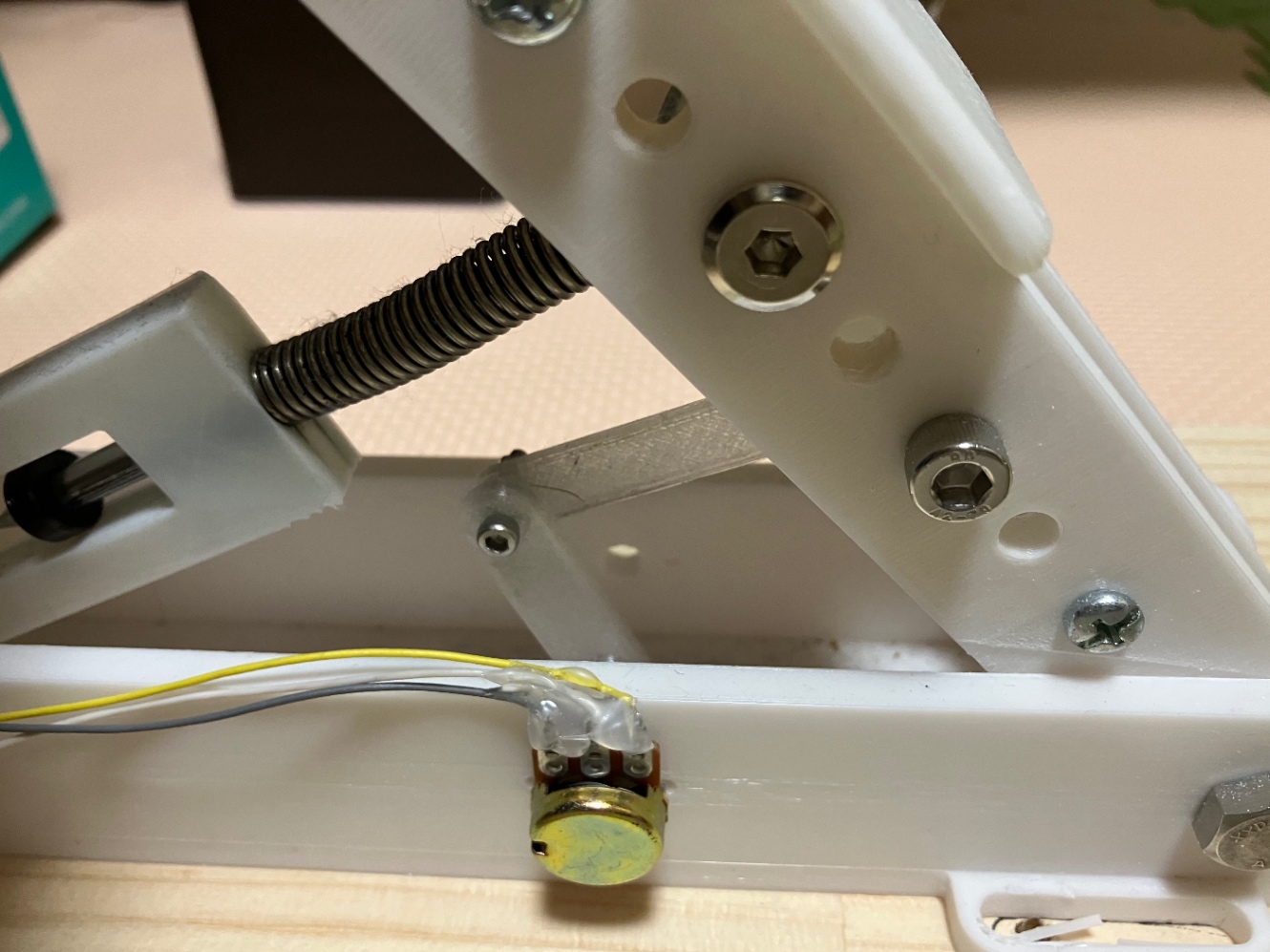

NoboNoboスロットル部材（クラッチもほぼ同じ）
- ベース
- ペダルアームを２本
- ペダル
- 外形22φ内径8mm幅7mmボールベアリング2個
- M3x10mmボルトナットを１セット
- M4x20mmボルトナットを１セット
- M5x60mmボルトナットを１セット
- M5x40mmボルトナットを１セット
- M6x40mmボルトナットを２セット
- M8x55mmボルトとナットを１セット
- O型アンカー6φ100mm
- アンカーロッドの支柱
- O型ホルダー
- 80mmバネ
- 内径6mmのセットカラー
- 5KオームBカーブ小型ボリューム
- ポテンショメータロッド
- ポテンショメータロッドリンク
- 底板との固定用のボルトナット４セット（M5x30mmを底面にダボを掘って固定した）
クラッチの場合以下の4点だけ異なる
スペーサー類

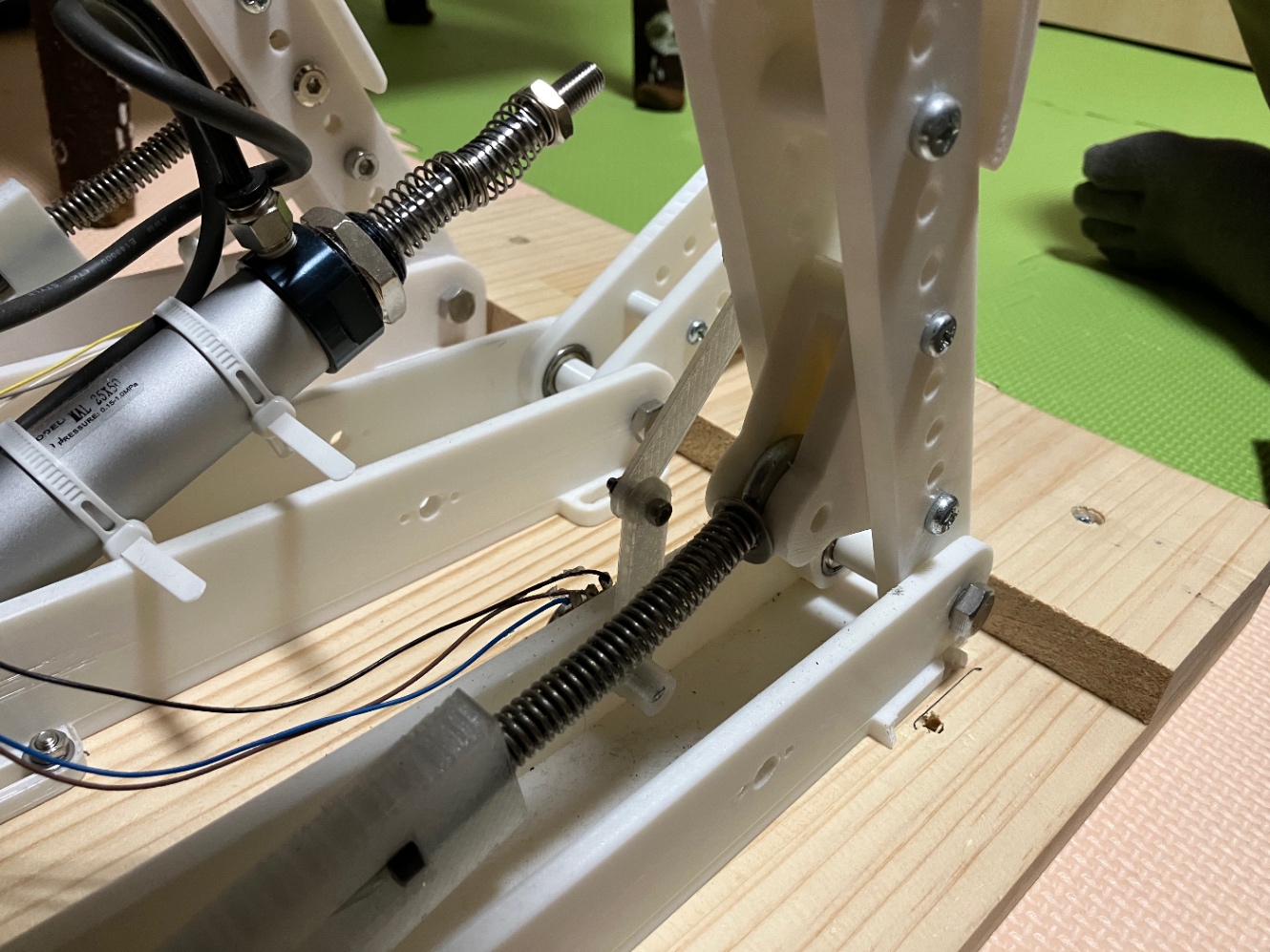

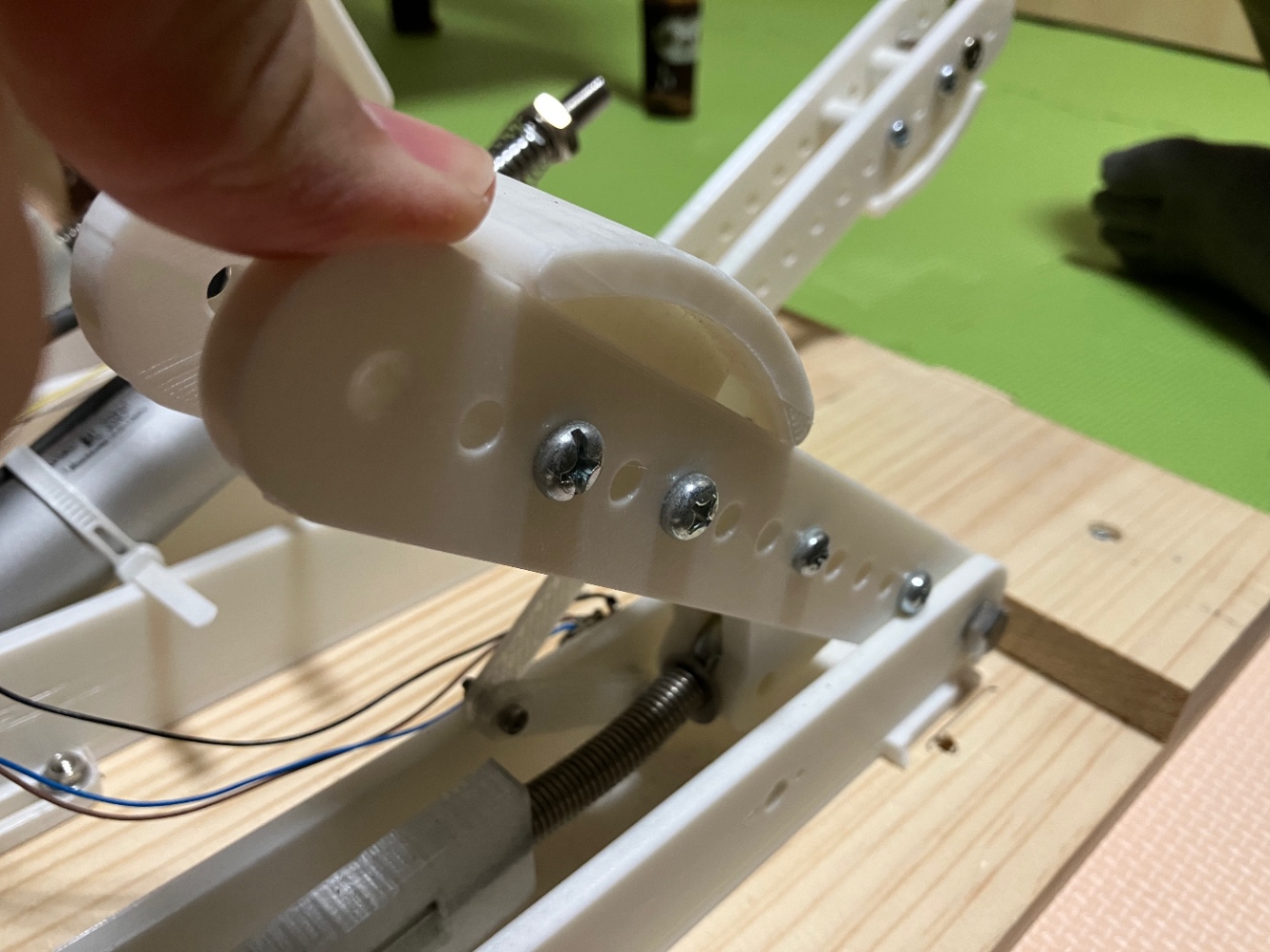

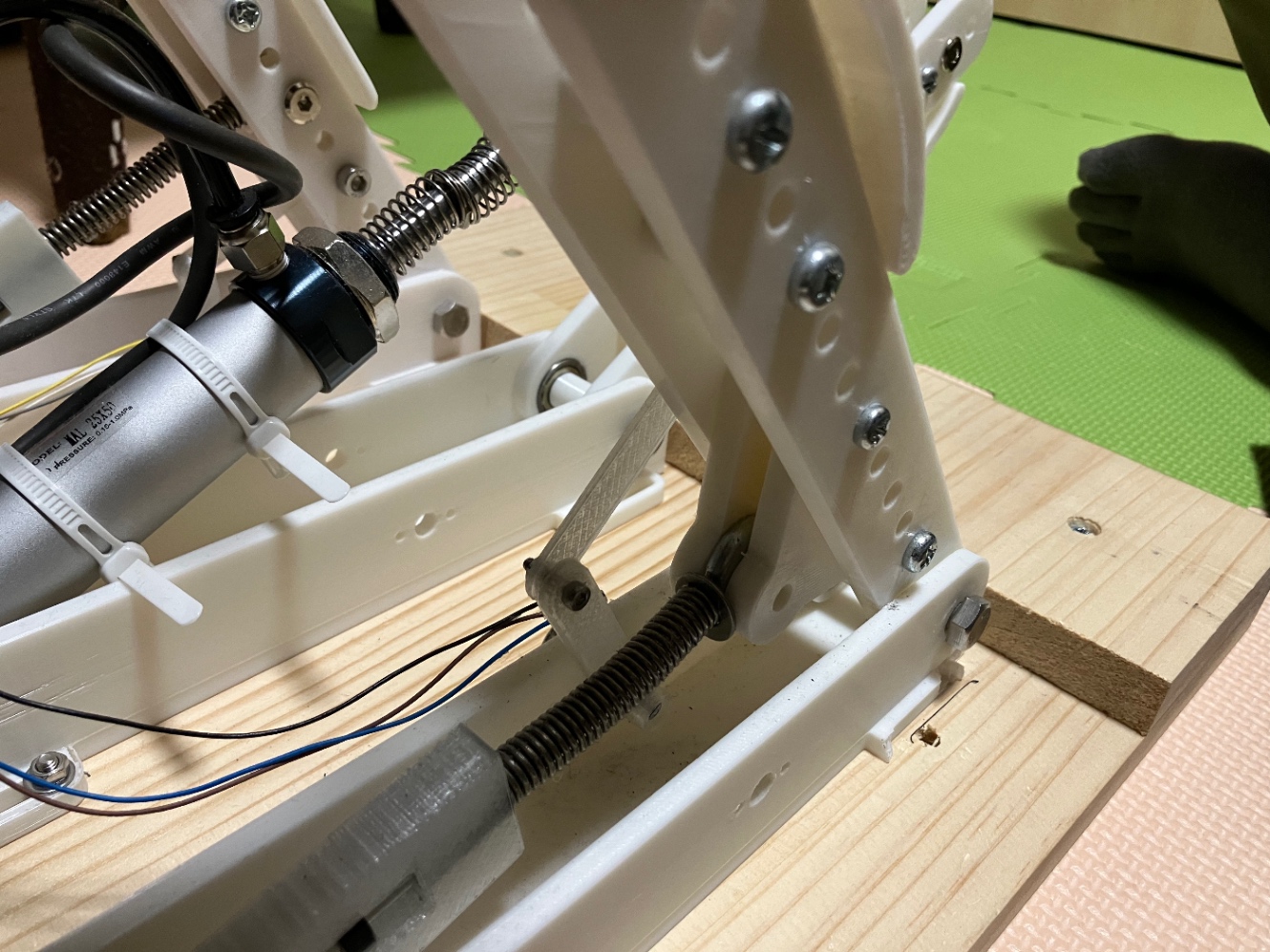

NoboNoboブレーキ部材（サイドもほぼ同じ）
- エアシリンダ
- 押しばね２個（M8ワッシャを挟んで連ねて使う）
- チェックバルブ
- エアジョイントセット
- エアチューブ
- エア継手
- 空圧センサ
- ベース
- ペダルアームを２本
- ペダル
- シリンダロッドホルダー
- エアシリンダ固定用スペーサ
- M5x60mmボルトナットを１セット
- M5x40mmボルトナットを１セット
- M6x40mmボルトナットを２セット
- M8x55mmボルトとナットを１セット
- 底板との固定用のボルトナット４セット（M5x30mmを底面にダボを掘って固定した）
サイド側ではエアシリンダを使う向きを逆にして、ペダルの代わりにグリップを２個組み合わせそれの固定用にスティックロッド
あと引きばねとその固定にフックを使います。引きばねとシリンダロッドホルダーを一緒に固定するM5x60mmボルトとナット５個。
スペーサー類
NoboNoboHパターンシフタ
- デンデンボルトM8x80mm
- 高ナットM8x40mm
- キャップボルトM8x20mm
- 外形22φ内径8mm幅7mmボールベアリング2個
- 5KオームBカーブ小型ボリュームを２個
3Dプリントパーツ

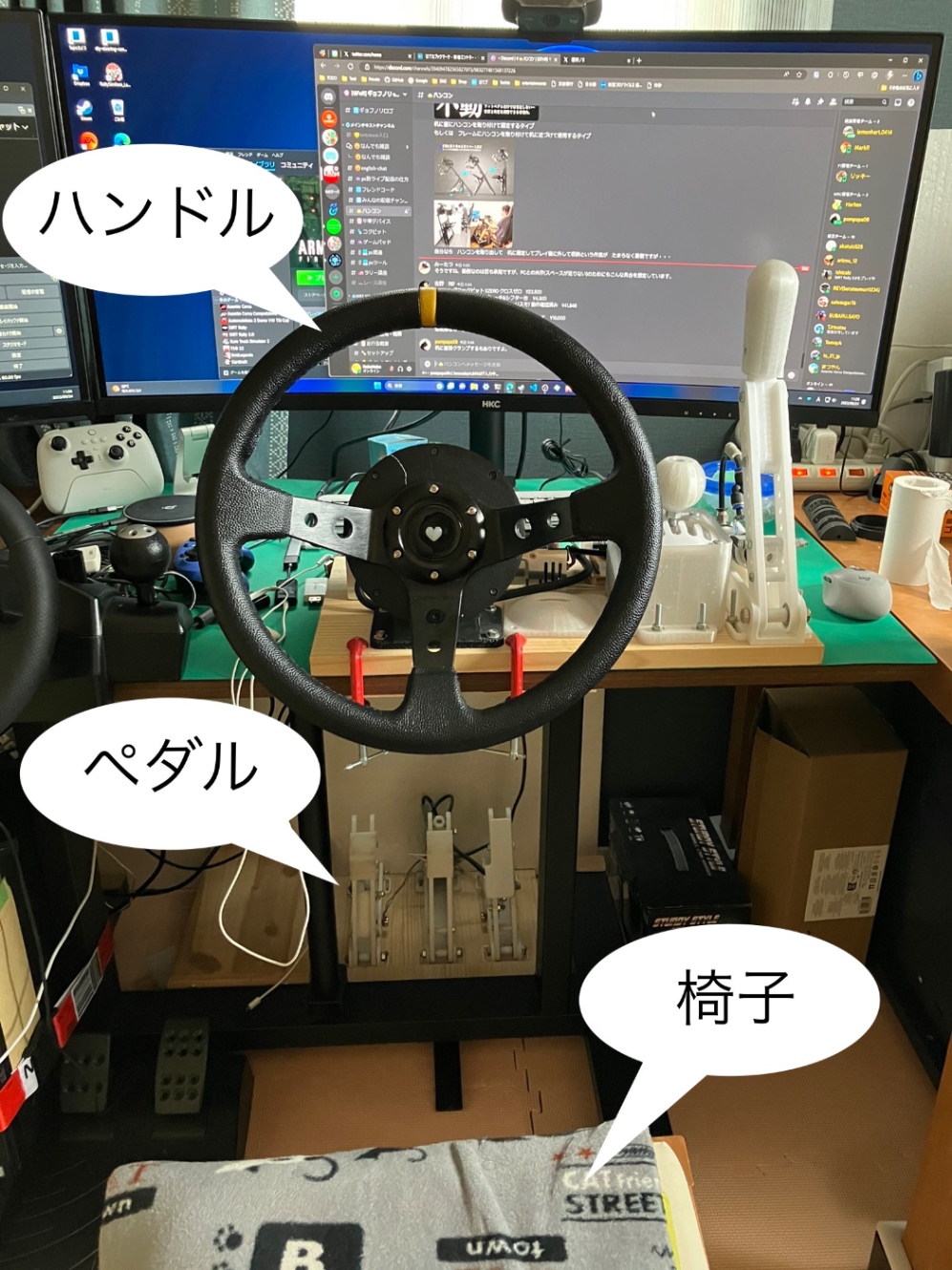

NoboNobo現状の設置状態。
