Tab5とModuleLLMを繋ぐ調査

nnn112358nnn112358

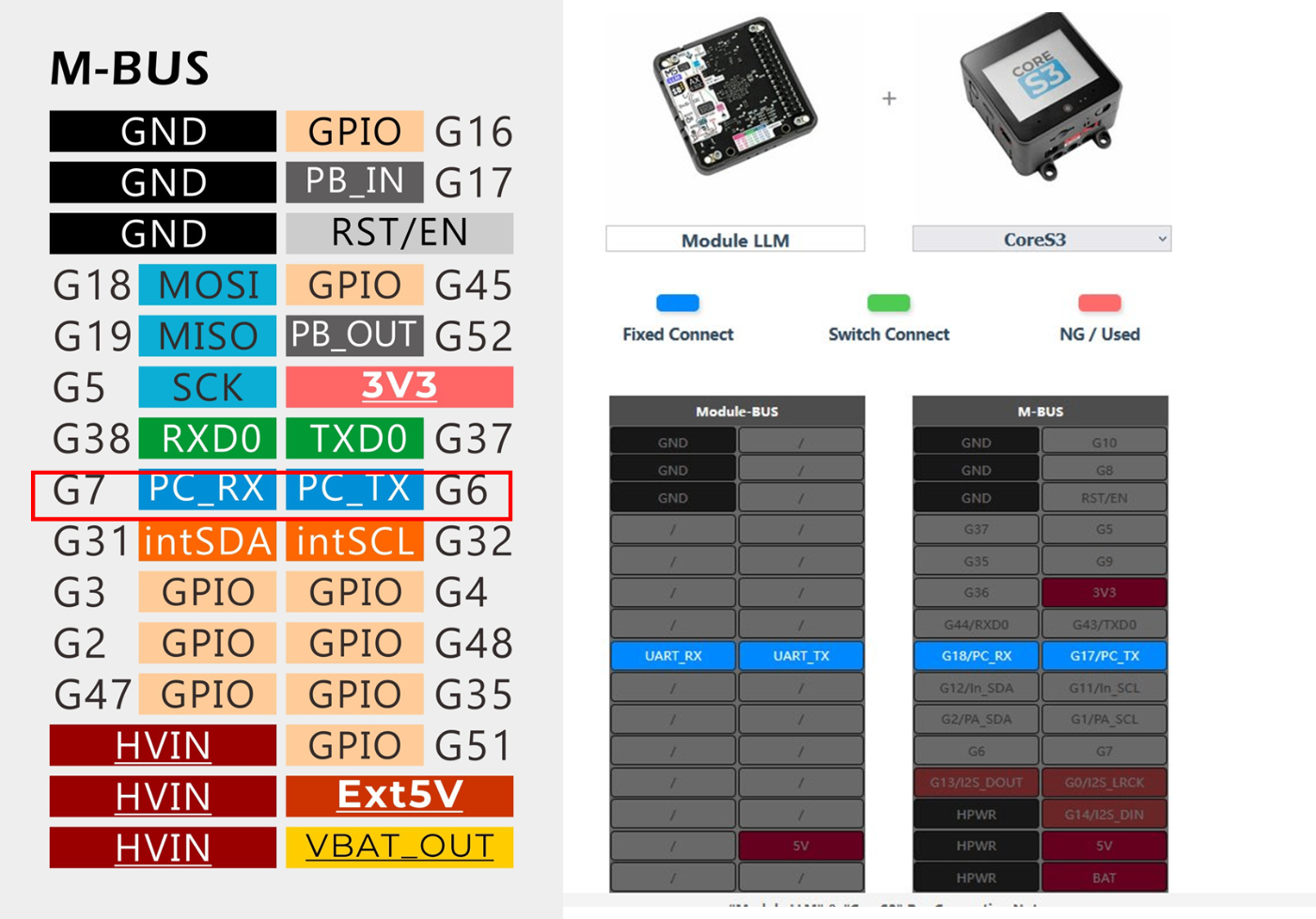

xMOD_RX_GPIO6とSTD_GPIO7の接続先を調べてみます：

xMOD_RX_GPIO6の接続先

  1. ESD保護デバイス：

    • D27（ESD0524P）のCH3ピンに接続されています。これはGPIO6をESD（静電気放電）から保護するためのものです。

  2. 拡張コネクタ：

    • 10ピン拡張ポート（J9）に接続されています（5ページの回路図に表示）。

  3. テストポイント：

    • TP6（テストポイント）に接続されています。これはデバッグや測定用のアクセスポイントです。

  4. シリアル通信：

    • 名前の「MOD_RX」部分が示すように、これはシリアル通信の受信（RX）ピンとして機能するように意図されています。

STD_GPIO7の接続先

  1. ESD保護デバイス：

    • 同じくD27（ESD0524P）のCH4ピンに接続されています。

  2. 拡張コネクタ：

    • 10ピン拡張ポート（J9）に接続されています。
    • BUSコネクタにも接続されています（「BUS ESD-BUS」セクションに表示）。

  3. グローブコネクタ：

    • 4ページ目の回路図にある「GROVE」コネクタ（J11）に接続されている可能性があります。

共通点

  • どちらのピンもESD保護デバイス（D27）を通じて保護されています。
  • どちらも拡張コネクタに接続されており、外部デバイスとの通信に使用できます。
  • これらは汎用入出力ピンとして、ユーザーのアプリケーション用に利用可能です。

これらのピンは主に外部インターフェース用に設計されており、ユーザーが外部デバイスと接続して通信するためのものです。
