M5StickCでオフラインで動くロガーを作る

ロガーを作る。訳合って、WiFiは使えない環境を想定。

ロガー作るのに時間のところを調べる。struct tmのtm_wdayって何が入るのか調べる。結果は2021年3月6日で6が返ってくる。

2021-03-06 16:32:13
weekDay = 6

0 1 2 3 4 5 6が日月火水木金土に対応するっぽい。

nabeyang

PCとシリアル通信して、M5StickCの時刻合わせするようにしたい。
時間の設定は2021-03-06 15:26:30(土)の場合、こんな感じになる。

RTC_TimeTypeDef RTC_TimeStruct;
RTC_DateTypeDef RTC_DateStruct;
RTC_DateStruct.WeekDay = 6;
RTC_DateStruct.Month = 3;
RTC_DateStruct.Date = 6;
RTC_DateStruct.Year = 2021;
M5.Rtc.SetData(&RTC_DateStruct);

RTC_TimeStruct.Hours   = 15;
RTC_TimeStruct.Minutes = 26;
RTC_TimeStruct.Seconds = 30;
M5.Rtc.SetTime(&RTC_TimeStruct);

nabeyang

PCとの通信はこれのとおり。

nabeyang

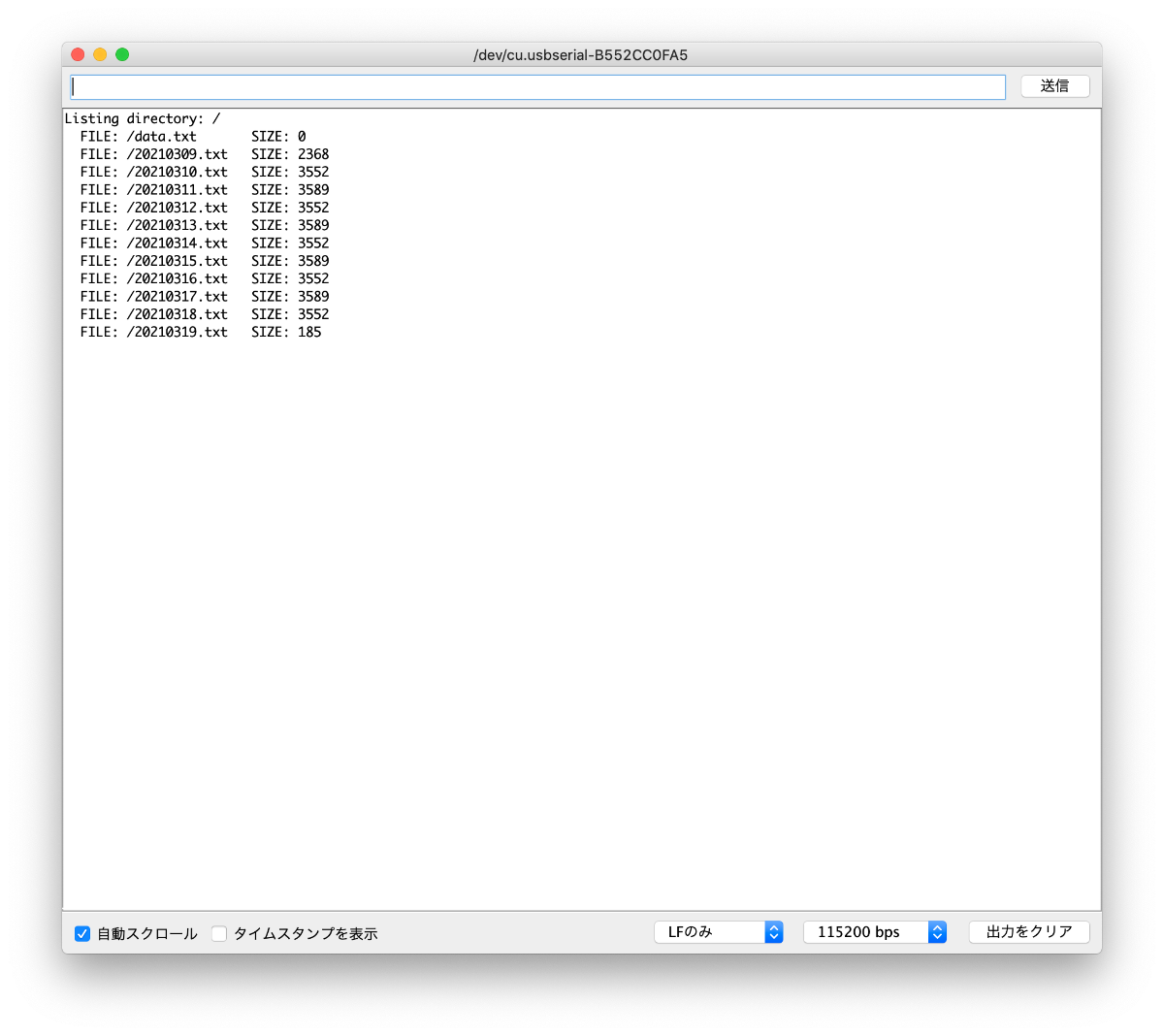

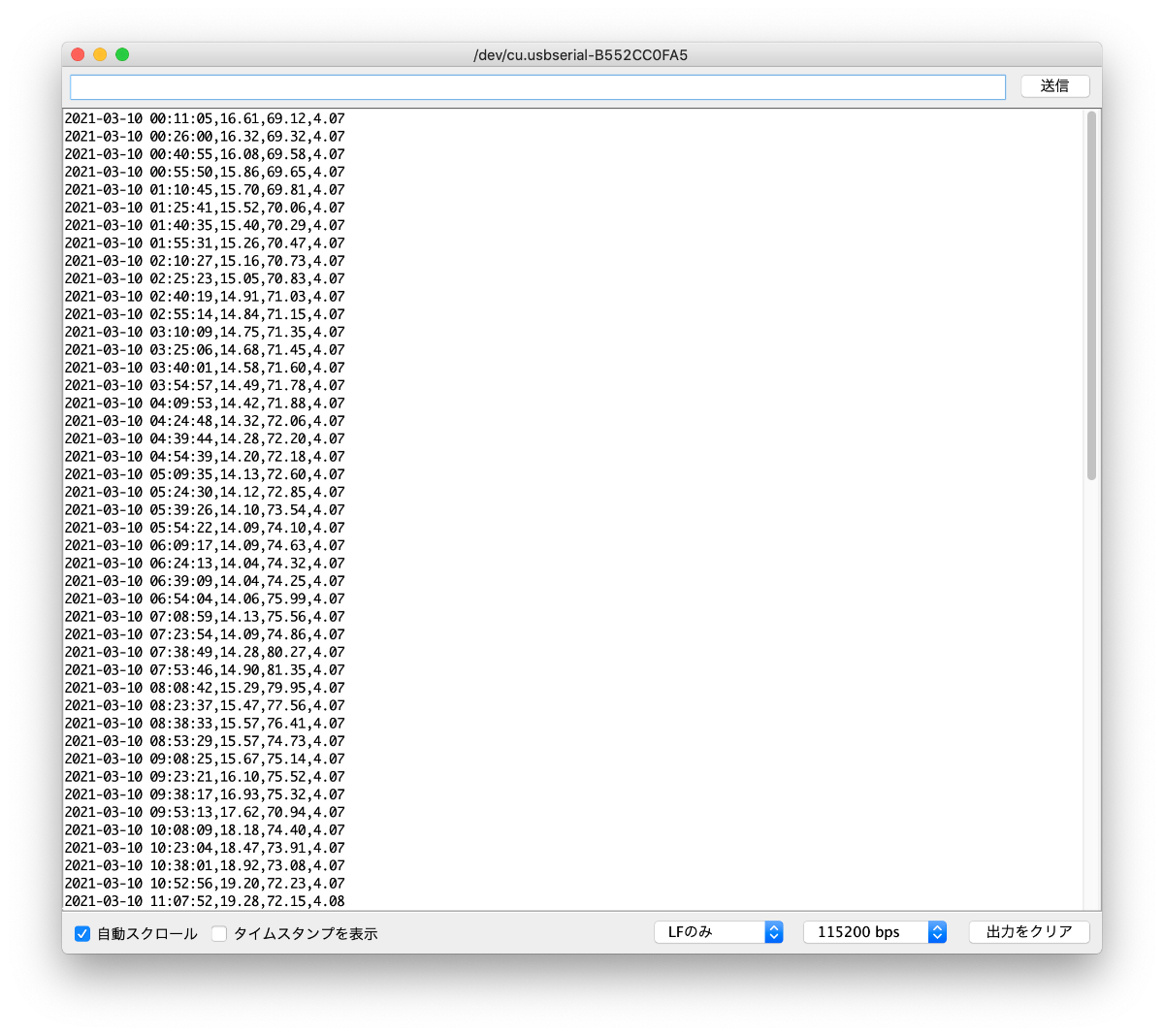

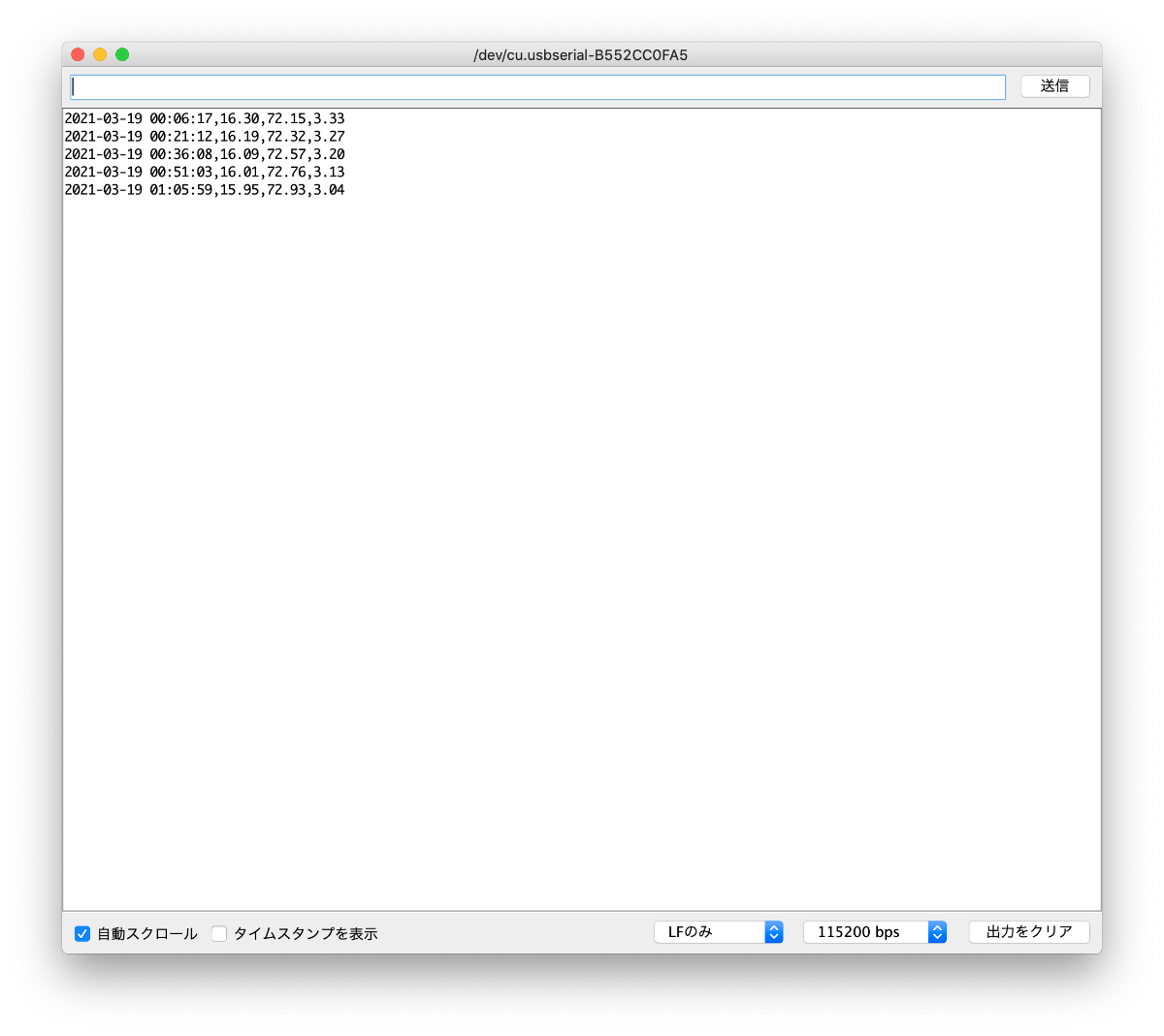

15分毎に測定してディープスリープして、連続稼働させてみました。1週間以上は動いているっぽいですね。

m5stickcは内部電源だけでなく、外部から電源供給しています。使用しているのは、単4電池3本の電池ソケットと1本600mAh(1.5V)の単4型リチウム電池になります。現在使用している単4リチウム電池は、現在取り扱われていない製品のため紹介はしません。
