DockerコンテナをECS Fargateにデプロイする

2024/01/10に公開
AWS
ECS
AWS Fargate
#
vpc
tech

概要

ローカルで動かしていたコンテナをECSにデプロイし、外部からアクセスできるようにする方法をまとめた記事です。
既にローカルで動作するdockerファイルがあることを想定しているため、本記事ではdockerの作成方法は記載しません。

注意点

今回の構成ではECSとRDSをpublic subnetに配置している点に注意してください。

よりセキュアな構成にする場合は、ECSやRDSをprivate subnetに移動させることを検討してください。Natゲートウェイやエンドポイントの作成が必要です。

記事中のurlは基本的にregionがap-northeast-1のものになっています。
他のリージョンで作成する方はリンクを踏まずに実施してください。

構成図

現在の状態

1. VPC設定

1.1 VPC作成

  • VPC > 仮想プライベートクラウド > お使いのVPCに移動
  • VPCを作成を選択
  • 下記のように設定
    • 作成するリソース: VPCのみ
    • 名前タグ: わかりやすい名前
    • IPv4 CICDブロック: IPv4CIDRの手動入力
    • IPv4 CIDR: 大規模であれば10.0.0.0/16, 中規模であれば172.16.0.0/16
    • Ipv6CIDRブロック: IPv6 CIDR ブロックなし
    • テナンシー: デフォルト

1.2 パブリックサブネット作成

  • VPC > 仮想プライベートクラウド > サブネットに移動
  • サブネットを作成を選択
  • 新しいサブネットを追加を選択
  • VPC ID: 1.1で作成したVPCを選択
  • サブネット 1 (2 個中)を下記のように設定
    • サブネット名: 好きな名前
    • アベイラビリティーゾーン: ap-northeast-1a
    • IPv4 VPC CIDR block: 172.16.0.0/16
    • IPv4 subnet CIDR block: 172.16.10.0/24
  • サブネット 2 (2 個中)を下記のように設定
    • サブネット名: 好きな名前
    • アベイラビリティーゾーン: ap-northeast-1c
    • IPv4 VPC CIDR block: 172.16.0.0/16
    • IPv4 subnet CIDR block: 172.16.20.0/24

1.3 パブリックルートテーブル作成

  • VPC > 仮想プライベートクラウド > ルートテーブルに移動
  • ルートテーブルを作成を選択
  • 下記のように設定
    • 名前: 好きな名前
    • VPC: 1.1で作成したVPCを選択
  • 作成後、作成したルートテーブルを選択 > アクション > サブネットの関連付けを編集 を選択
  • 1.2で作成したサブネットを選択し、保存

1.4 プライベートサブネット作成

  • VPC > 仮想プライベートクラウド > サブネットに移動
  • サブネットを作成を選択
  • 新しいサブネットを追加を選択
  • VPC ID: 1.1で作成したVPCを選択
  • サブネット 1 (2 個中)を下記のように設定
    • サブネット名: 好きな名前
    • アベイラビリティーゾーン: ap-northeast-1a
    • IPv4 VPC CIDR block: 172.16.0.0/16
    • IPv4 subnet CIDR block: 172.16.30.0/24
  • サブネット 2 (2 個中)を下記のように設定
    • サブネット名: 好きな名前
    • アベイラビリティーゾーン: ap-northeast-1c
    • IPv4 VPC CIDR block: 172.16.0.0/16
    • IPv4 subnet CIDR block: 172.16.40.0/24

1.5 プライベートルートテーブル作成

  • VPC > 仮想プライベートクラウド > ルートテーブルに移動
  • ルートテーブルを作成を選択
  • 下記のように設定
    • 名前: 好きな名前
    • VPC: 1.1で作成したVPCを選択
  • 作成後、作成したルートテーブルを選択 > アクション > サブネットの関連付けを編集 を選択
  • 1.4で作成したサブネットを選択し、保存

1.6 インターネットゲートウェイを作成

  • VPC > 仮想プライベートクラウド > インターネットゲートウェイに移動
  • インターネットゲートウェイの作成を選択
  • 下記のように設定
    • 名前: 好きな名前
  • 作成後、作成したインターネットゲートウェイを選択 > アクション > VPCにアタッチを選択
  • VPC: 1.1で選択したVPC を選択

1.7 現在の状態図

現在の状態

2. ドメイン設定

2.1 ドメイン取得

2.2 証明書を作成

2.3 証明書を検証

  • 10分程度で2.1で登録したメールアドレス宛にRoute 53からメールが届く
  • 本文中にあるverify linkを踏めばOK

2.4 レコードを作成

  • 2.3で作成した証明書の詳細 > ドメイン > Route53でレコードを作成を選択
  • 2.1で登録したドメインを選択し、レコードを作成を選択
  • 5分程度で該当の証明書ステータスが発行済みになっていることを確認

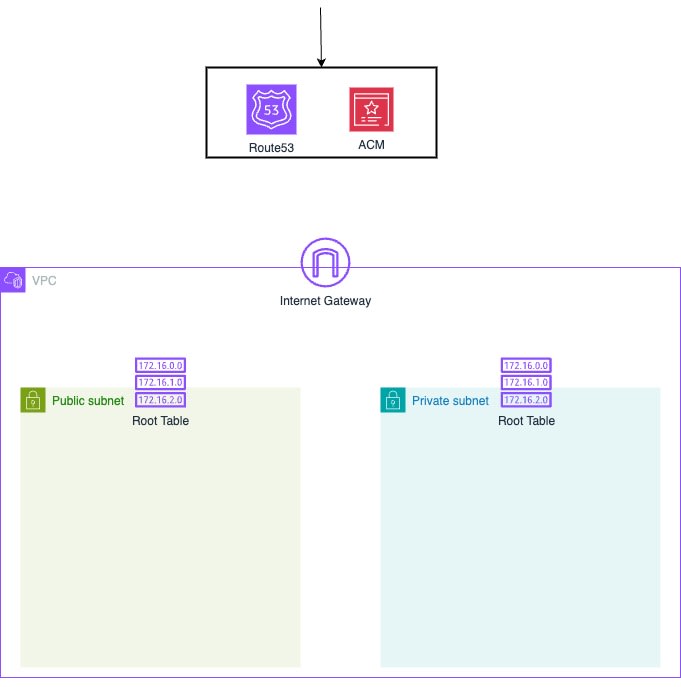

2.5 現在の状態図

現在の状態

3. ルーティング設定

3.1 パブリックルートテーブルの設定

3.2 ELB用セキュリティグループの作成

  • VPC > セキュリティ > セキュリティグループに移動
  • セキュリティグループを作成
  • 下記のように設定
    • セキュリティグループ名: 好きな名前
    • VPC: 1.1で作成したVPC
    • インバウンドルール1
      • タイプ: HTTP
      • ソース: Anywhere-IPv4
    • インバウンドルール2
      • タイプ: HTTPS
      • ソース: Anywhere-IPv4
    • アウトバウンドルール
      • タイプ: すべてのトラフィック
      • 送信先: Anywhere-IPv4

3.3 ECS用セキュリティグループの作成

  • VPC > セキュリティ > セキュリティグループに移動
  • セキュリティグループを作成
  • 下記のように設定
    • セキュリティグループ名: 好きな名前
    • VPC: 1.1で作成したVPC
    • インバウンドルール
      • タイプ: HTTP
      • ソース: カスタム、3.2で作成したセキュリティグループ
    • アウトバウンドルール
      • タイプ: すべてのトラフィック
      • 送信先: Anywhere-IPv4

3.4 ターゲットグループの作成

  • EC2 > ロードバランシング > ターゲットグループに移動
  • ターゲットグループの作成を選択
  • 下記のように設定
    • ターゲットタイプの選択: IPアドレス
    • ターゲットグループ名: 好きな名前
    • プロトコル : ポート: HTTP:80
    • IP アドレスタイプ: IPv4
    • VPC: 1.1で作成したVPC
    • プロトコルバージョン: HTTP1
    • ヘルスチェックプロトコル: HTTP
    • ヘルスチェックパス: /
    • ターゲット登録は何もせずにターゲットグループの作成を選択

3.5 ELBの作成

  • EC2 > ロードバランシング > ロードバランサーに移動
  • ロードバランサーの作成を選択
  • 下記のように設定
    • ロードバランサータイプ:Application Load Balancer
    • ロードバランサー名: 好きな名前
    • スキーム: インターネット向け
    • IPアドレスタイプ: IPv4
    • VPC: 1.1で作成したVPC
    • マッピング: ap-northeast-1a, ap-northeast-1c(1.2で使用した2個のパブリックサブネットを選択)
    • セキュリティグループ: 3.3で作成したセキュリティグループ
    • リスナープロトコル,ポート: HTTPS/443
    • デフォルトアクション: 転送先 3.4で作成したターゲットグループ
    • セキュリティカテゴリ: 全てのセキュリティポリシー
    • ポリシー名: 推奨のもの
    • 証明書の取得先: ACMから
    • 証明書(ACMから): 2.2で作成した証明書

3.6 Aレコードの作成

  • Route53 > ホストゾーン > 2.1で作成したホストゾーンを選択
  • レコードを作成を選択
  • 下記のように設定
    • レコード名: 空白
    • レコードタイプ: A - IPv4アドレスと一部のAWSリソースにトラフィックを...
    • エイリアス: チェックを入れる
    • トラフィックのルーティング先: Application Load BalancerとClassic Load Balancerへのエイリアス、東京リージョン、3.5で作成したELBを選択

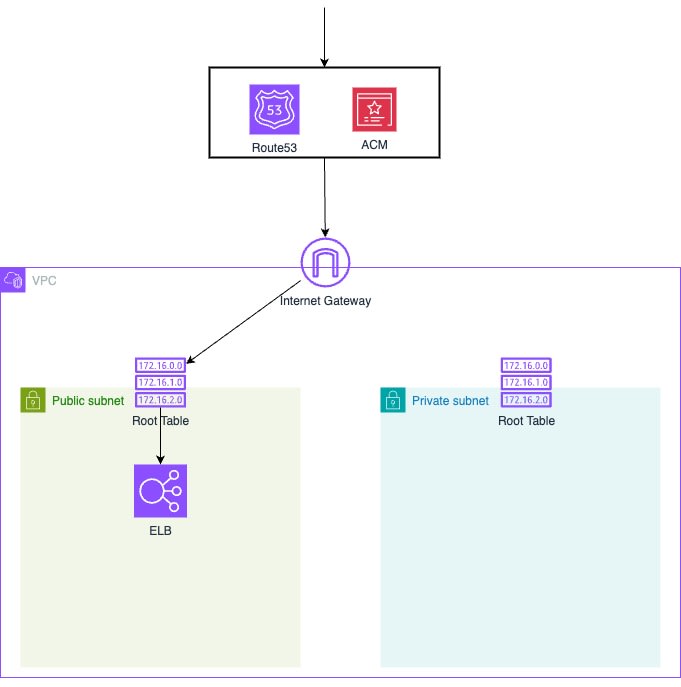

3.7 現在の状態図

現在の状態

4. ECR設定

4.1 リポジトリ作成

4.2 イメージをプッシュ

  • ローカル環境にて、dockerファイルがあるディレクトリで実行
    • 4.1で作成したリポジトリ > プッシュコマンドの表示で確認した方が確実だが、dockerをビルドする際に--platform linux/x86_64を忘れないようにする
  • 下記が完了した際、4.1で作成したリポジトリにlatestイメージタグのイメージがあることを確認する
docker build -t {APP_NAME} --platform linux/x86_64 .
docker tag {APP_NAME} {ACCOUNT_ID}.dkr.ecr.ap-northeast-1.amazonaws.com/{APP_NAME}
aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin {ACCOUNT_ID}.dkr.ecr.ap-northeast-1.amazonaws.com
docker push {ACCOUNT_ID}.dkr.ecr.ap-northeast-1.amazonaws.com/{APP_NAME}

4.3 現在の状態図

現在の状態

5. ECS設定

5.1 ECSロールの作成

  • IAM > アクセス管理 > ロールに移動
  • ロールを作成を選択
  • 下記のように設定
    • 信頼されたエンティティタイプ: AWSのサービス
    • サービスまたはユースケース: Elastic Container Service
    • ユースケース: Elastic Container Service Task
    • 許可ポリシー: AmazonECSTaskExecutionRolePolicy
    • ロール名: 好きな名前

5.2 クラスターの作成

5.3 タスク定義の作成

  • Amazon Elastic Container Service > タスク定義を選択
  • 新しいタスク定義の作成 > 新しいタスク定義の作成を選択
  • 下記のように設定
    • タスク定義ファミリー: 好きな名前
    • 起動タイプ: AWS Fargate
    • オペレーティングシステム/アーキテクチャ: Linux/X86_64
    • ネットワークモード: awsvpc
    • CPU,メモリ: 好きなサイズ
    • タスクロール,タスク実行ロール: 5.1で作成したロール
    • コンテナの詳細_名前: 好きな名前
    • コンテナの詳細_イメージURI: 4.3でプッシュしたECRのURI
    • コンテナの詳細_必須コンテナ: はい
    • コンテナポート,プロトコル: 80,tcp
    • その他はデフォルトのまま

5.4 サービスの作成

  • Amazon Elastic Container Service > クラスター > 5.2で作成したクラスターを選択
  • サービス > 作成を選択
  • 下記のように設定
    • コンピューティングオプション: 起動タイプ
    • 起動タイプ: FARGATE
    • プラットフォームのバージョン: 1.4.0
    • アプリケーションタイプ: サービス
    • ファミリー: 5.3で作成したタスク
    • リビジョン: 最新のもの
    • サービス名: 好きな名前
    • サービスタイプ: レプリカ
    • 必要なタスク: 好きな数
  • ネットワーキングを選択し、下記のように設定
    • VPC: 1.1で作成したVPC
    • サブネット: 1.2で作成した2個のサブネット
    • セキュリティグループ: 既存のセキュリティグループを使用、3.3で作成したセキュリティグループを選択
    • パブリックIP: オンになっています
  • ロードバランシングを選択し、下記のように設定
    • ロードバランサーの種類: Application Load Balancer
    • Application Load Balancer: 既存のロードバランサーを使用、3.5で作成したロードバランサーを選択
    • リスナー: 既存のリスナーを使用、443:HTTPS
    • ターゲットグループ: 既存のターゲットグループを使用、3.4で作成したターゲットグループを選択

5.5 現在の状態図

現在の状態

6. さいごに

登録したドメインにアクセスし、正しく表示されることを確認してください。
ECSタスクが起動失敗した場合、下記のランブックで診断してください。

https://docs.aws.amazon.com/ja_jp/systems-manager-automation-runbooks/latest/userguide/automation-aws-troubleshootecstaskfailedtostart.html
