OpenSearch Service でログ分析入門！

に公開
AWS
Elasticsearch
Kibana
OpenSearch
tech

はじめに

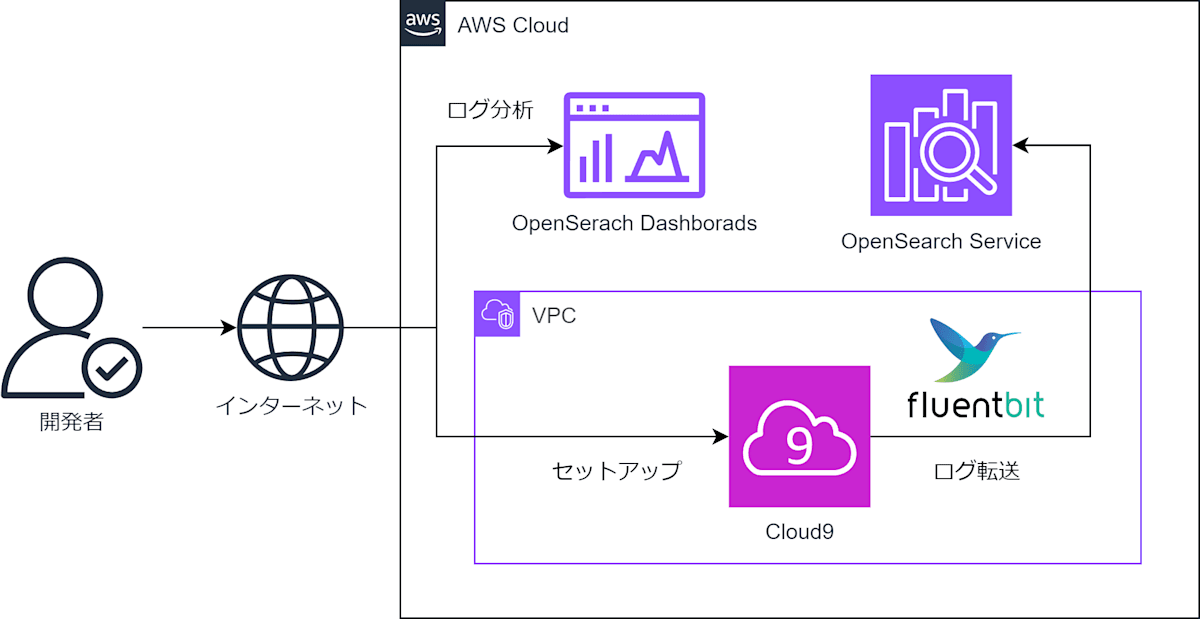

OpenSearch Service でログ分析に入門しましょう！以下の構成を作成します。


作業概要

  1. OpenSearch ドメイン作成
  2. mappings 登録
  3. Cloud9 インスタンス作成
  4. fluent-bit インストール＆設定
  5. ログ出力＆転送
  6. OpenSearch Dashboards ログ分析

OpenSearch ドメイン作成

以下設定に注意して OpenSearch ドメインを作成します。

  • 「マネージド型クラスター」から「ドメインの作成」をクリック

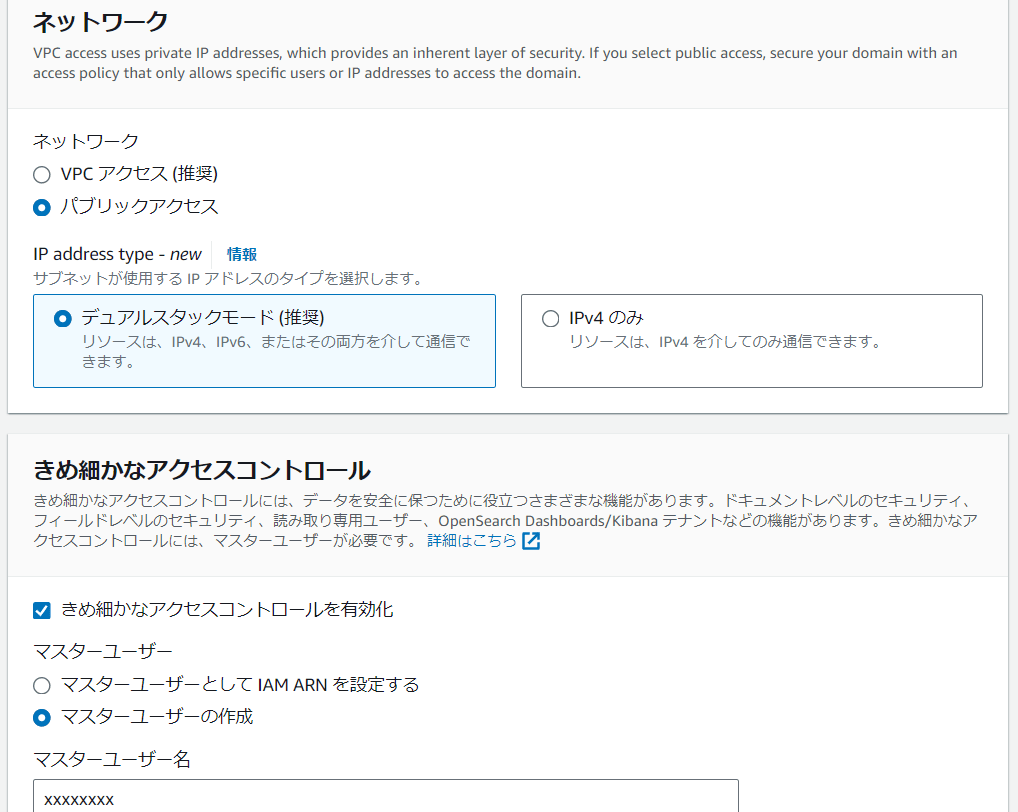

  • 「ネットワーク」で「パブリックアクセス」を選択
  • 「ドメインの作成方法」で「標準作成」を選択
  • 「きめ細やかなアクセスコントロール」で「マスターユーザーの作成」を選択

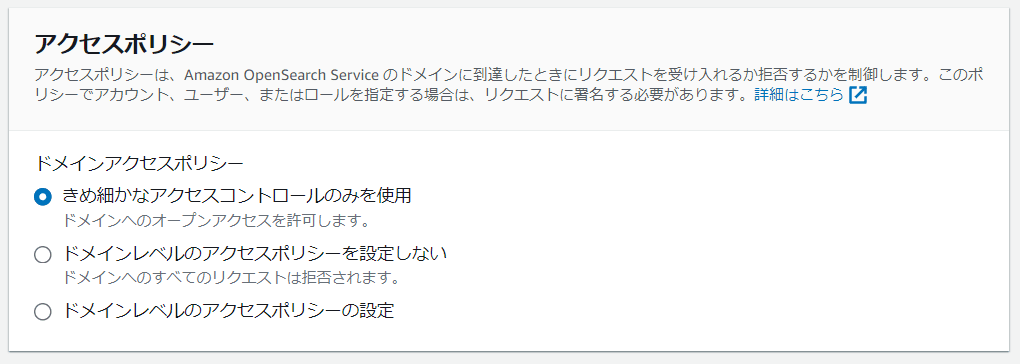

  • 「アクセスポリシー」で「きめ細やかなアクセスコントロールのみを仕様」を選択

images
images

mappings 登録

OpenSearch Dashboards URL をクリックしてログインします。Management > Dev Tools から Console を開いて mappings を登録します。mappings とはデータベースにおけるスキーマのようなものです。

mappings.txt
mappings.txt
PUT /apache_logs
{
  "mappings": {
    "properties": {
      "@timestamp": { "type": "date" },
      "host": { "type": "ip" },
      "user": { "type": "keyword" },
      "code": { "type": "integer" },
      "size": { "type": "long" },
      "referrer": { "type": "keyword" },
      "agent": { "type": "text" },
      "method": { "type": "keyword" },
      "path": { "type": "keyword" }
    }
  }
}


Cloud9 インスタンス作成

Cloud9 インスタンスを作成します。

  • 「環境タイプ」で「新しい EC2 インスタンス」を選択
  • 「ネットワーク設定」で「AWS Systems Manager (SSM)」を選択

fluent-bit インストール＆設定

Cloud9 インスタンスに fluent-bit をインストールし、ログ転送の設定をします。

fluent-bit.conf
fluent-bit.conf
[SERVICE]
    Flush        1
    Grace        10
    Log_Level    info
    Parsers_File parsers.conf

[INPUT]
    Name             tail
    Path             /var/log/apache2_test/access.log
    Tag              apache.access

[FILTER]
    Name             parser
    Match            apache.access
    Key_Name         log
    Parser           apache2
    Reserve_Data     On

[OUTPUT]
    Name             es
    Match            apache.access
    Host             search-xxxxxxxx.ap-northeast-1.es.amazonaws.com
    Port             443
    HTTP_User        xxxxxxxx
    HTTP_Passwd      xxxxxxxx
    Index            apache_logs
    Type             _doc
    Suppress_Type_Name On
    Time_Key         @timestamp
    tls              On

# fluent-bit をインストール
curl https://raw.githubusercontent.com/fluent/fluent-bit/master/install.sh | sh
# 設定を編集
sudo vi /etc/fluent-bit/fluent-bit.conf
# fluent-bit を再起動
sudo systemctl restart fluent-bit
# サービスの状態が acvtive (running) か確認
sudo systemctl status fluent-bit
# エラーが出ていないかログを確認
journalctl -u fluent-bit -e

ログ出力＆転送

Apache のダミーログを出力します。今回は Go の自作プログラムを使います。

main.go
main.go
package main

import (
  "fmt"
  "math/rand"
  "os"
  "strconv"
  "strings"
  "time"
)

type WeightedItem struct {
  item   string
  weight int
}

type LogConfig struct {
  ipAddresses      []WeightedItem
  endpointStatuses []WeightedItem
  userAgents       []WeightedItem
}

var logConfig = LogConfig{
  ipAddresses: []WeightedItem{
    {item: "192.168.1.1", weight: 50},
    {item: "10.0.0.1", weight: 30},
    {item: "172.16.0.1", weight: 10},
    {item: "8.8.8.8", weight: 5},
    {item: "1.1.1.1", weight: 5},
    {item: "192.168.0.10", weight: 20},
    {item: "10.0.0.2", weight: 15},
    {item: "172.16.0.2", weight: 8},
    {item: "8.8.4.4", weight: 3},
    {item: "9.9.9.9", weight: 2},
    {item: "192.168.1.100", weight: 25},
    {item: "10.0.0.100", weight: 12},
    {item: "172.16.0.100", weight: 6},
    {item: "208.67.222.222", weight: 4},
    {item: "208.67.220.220", weight: 3},
  },
  endpointStatuses: []WeightedItem{
    {item: "/,200", weight: 40},
    {item: "/about,200", weight: 20},
    {item: "/contact,200", weight: 15},
    {item: "/products,200", weight: 10},
    {item: "/products,404", weight: 5},
    {item: "/services,200", weight: 8},
    {item: "/services,500", weight: 2},
    {item: "/blog,200", weight: 18},
    {item: "/blog/post1,200", weight: 12},
    {item: "/blog/post2,404", weight: 3},
    {item: "/faq,200", weight: 10},
    {item: "/support,200", weight: 7},
    {item: "/support,503", weight: 1},
    {item: "/login,200", weight: 25},
    {item: "/login,401", weight: 5},
    {item: "/register,200", weight: 15},
    {item: "/profile,200", weight: 10},
    {item: "/profile,403", weight: 2},
    {item: "/settings,200", weight: 8},
    {item: "/logout,302", weight: 6},
    {item: "/api/v1/users,200", weight: 15},
    {item: "/api/v1/products,200", weight: 12},
    {item: "/api/v1/orders,200", weight: 10},
  },
  userAgents: []WeightedItem{
    {item: "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/91.0.4472.124 Safari/537.36", weight: 50},
    {item: "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/14.1.1 Safari/605.1.15", weight: 30},
    {item: "Mozilla/5.0 (X11; Linux x86_64; rv:89.0) Gecko/20100101 Firefox/89.0", weight: 20},
    {item: "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.107 Safari/537.36", weight: 40},
    {item: "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_7) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.107 Safari/537.36", weight: 25},
    {item: "Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:90.0) Gecko/20100101 Firefox/90.0", weight: 15},
    {item: "Mozilla/5.0 (iPhone; CPU iPhone OS 14_6 like Mac OS X) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/14.1.1 Mobile/15E148 Safari/604.1", weight: 35},
    {item: "Mozilla/5.0 (iPad; CPU OS 14_6 like Mac OS X) AppleWebKit/605.1.15 (KHTML, like Gecko) CriOS/91.0.4472.80 Mobile/15E148 Safari/604.1", weight: 20},
    {item: "Mozilla/5.0 (Android 11; Mobile; rv:68.0) Gecko/68.0 Firefox/88.0", weight: 15},
  },
}

func weightedRandomChoice(items []WeightedItem) string {
  totalWeight := 0
  for _, item := range items {
    totalWeight += item.weight
  }

  randomNumber := rand.Intn(totalWeight)
  for _, item := range items {
    randomNumber -= item.weight
    if randomNumber < 0 {
      return item.item
    }
  }

  return items[0].item // This should never happen, but it's here as a fallback
}

func generateLogEntry() string {
  ipAddress := weightedRandomChoice(logConfig.ipAddresses)
  endpointStatus := weightedRandomChoice(logConfig.endpointStatuses)
  userAgent := weightedRandomChoice(logConfig.userAgents)

  parts := strings.Split(endpointStatus, ",")
  endpoint := parts[0]
  statusCode := parts[1]

  timestamp := time.Now().Format("02/Jan/2006:15:04:05 -0700")
  method := "GET"
  protocol := "HTTP/1.1"
  bytesSent := rand.Intn(5000) + 500
  referer := "-"

  return fmt.Sprintf("%s - - [%s] \"%s %s %s\" %s %d \"%s\" \"%s\"",
    ipAddress, timestamp, method, endpoint, protocol, statusCode, bytesSent, referer, userAgent)
}

func main() {
  if len(os.Args) != 2 {
    fmt.Println("Usage: go run main.go <lines_per_second>")
    os.Exit(1)
  }

  linesPerSecond, err := strconv.Atoi(os.Args[1])
  if err != nil || linesPerSecond <= 0 {
    fmt.Println("Please provide a valid positive integer for lines per second")
    os.Exit(1)
  }

  ticker := time.NewTicker(time.Second)
  defer ticker.Stop()

  for range ticker.C {
    for i := 0; i < linesPerSecond; i++ {
      fmt.Println(generateLogEntry())
    }
  }
}

# 出力用のディレクトリ準備
sudo mkdir /var/log/apache2_test
sudo chmod 777 /var/log/apache2_test
# ダミーログ出力プログラムを作成
vi main.go
# Apache のダミーログを出力（引数は 1 秒あたりの出力行数）
go run main.go 5 >> /var/log/apache2_test/access.log

Dashboards を使ったログ分析

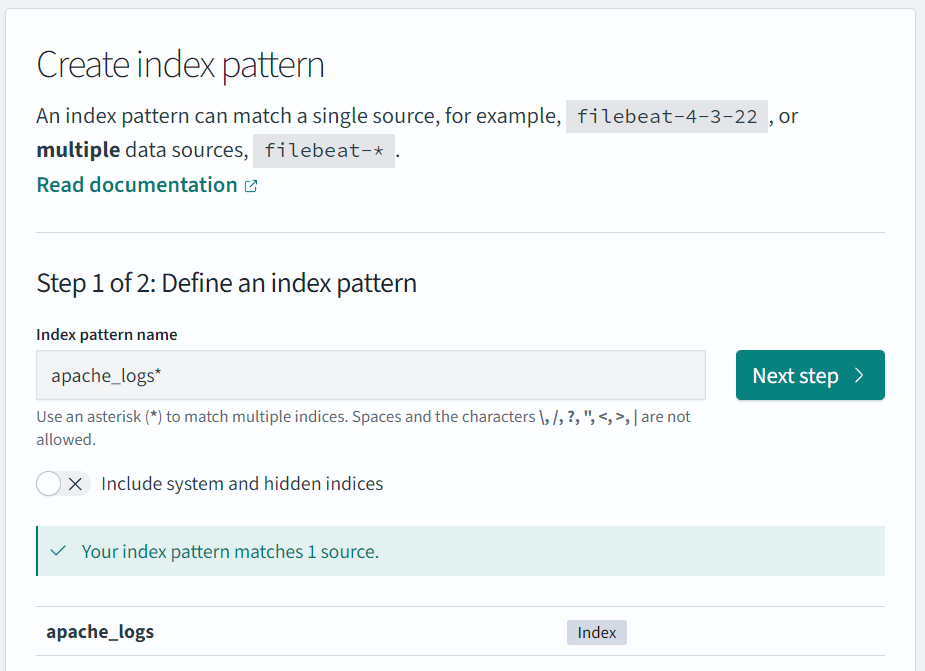

インデックスパターンを作成し、分析できるように準備します。

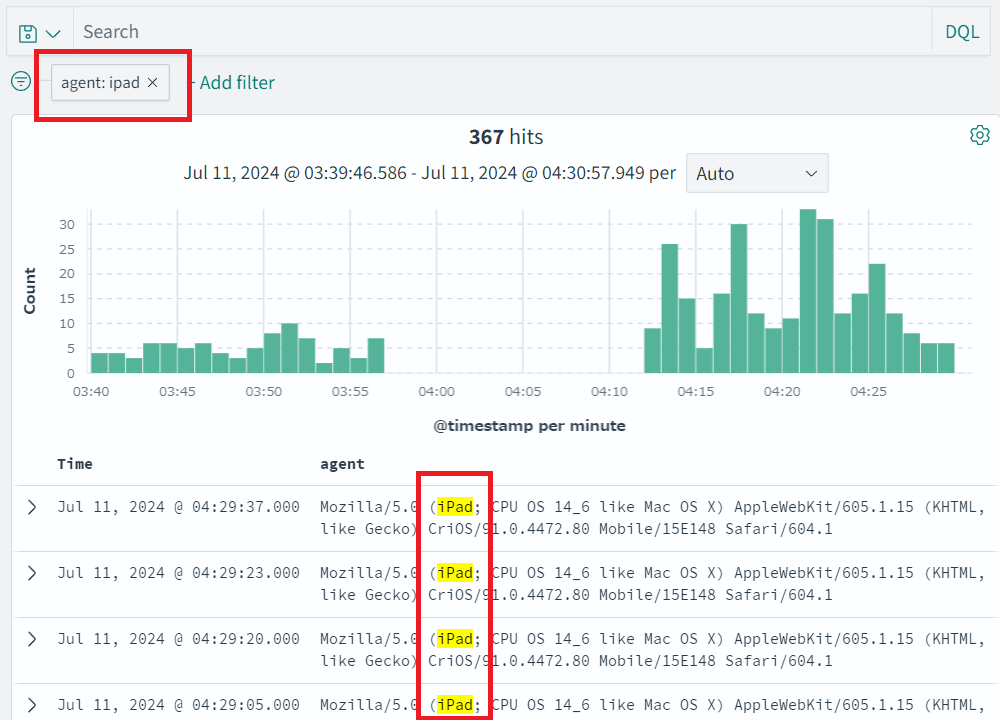

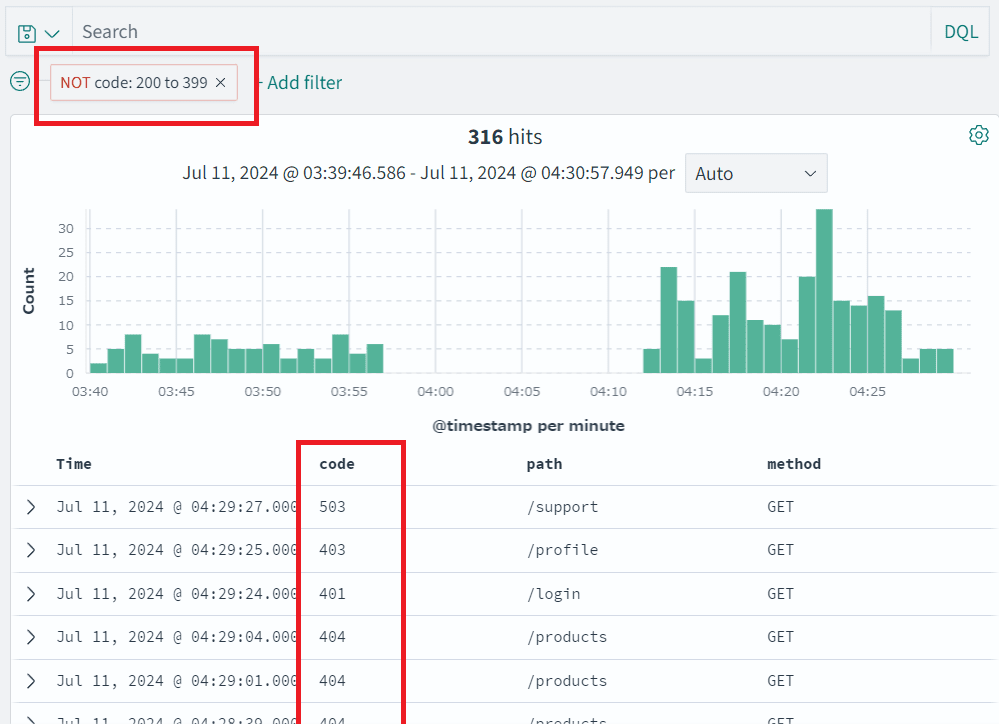

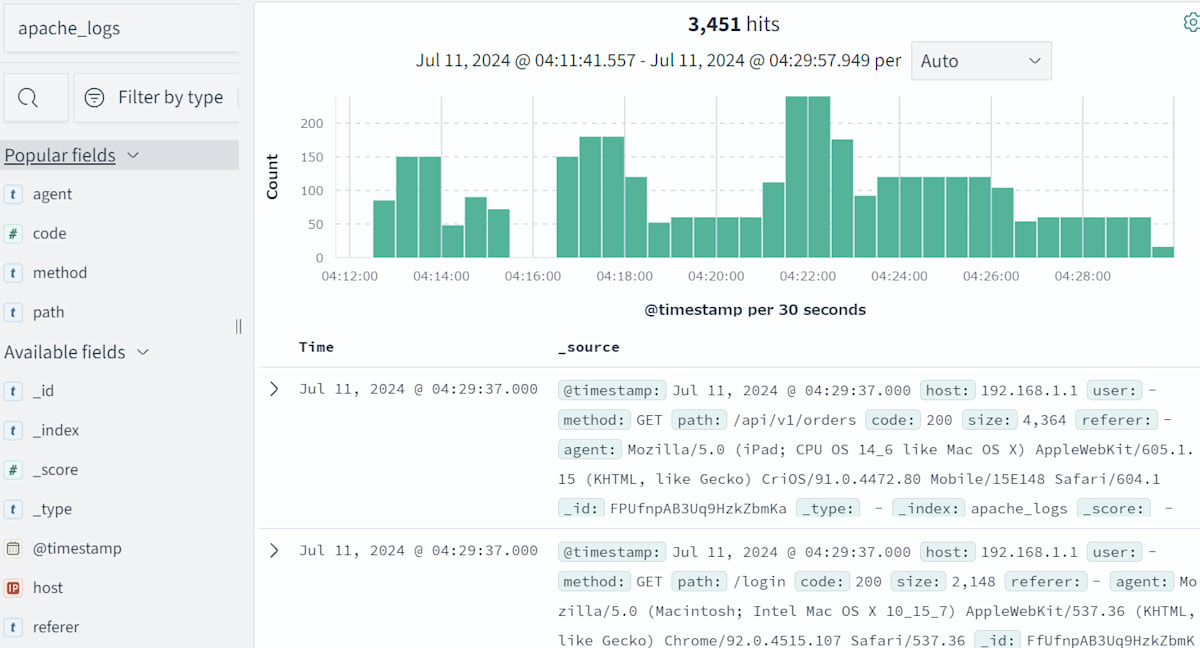

インデックスパターンが作成できたら、Discover からログの分析が可能です！いろんな検索を試してみましょう！

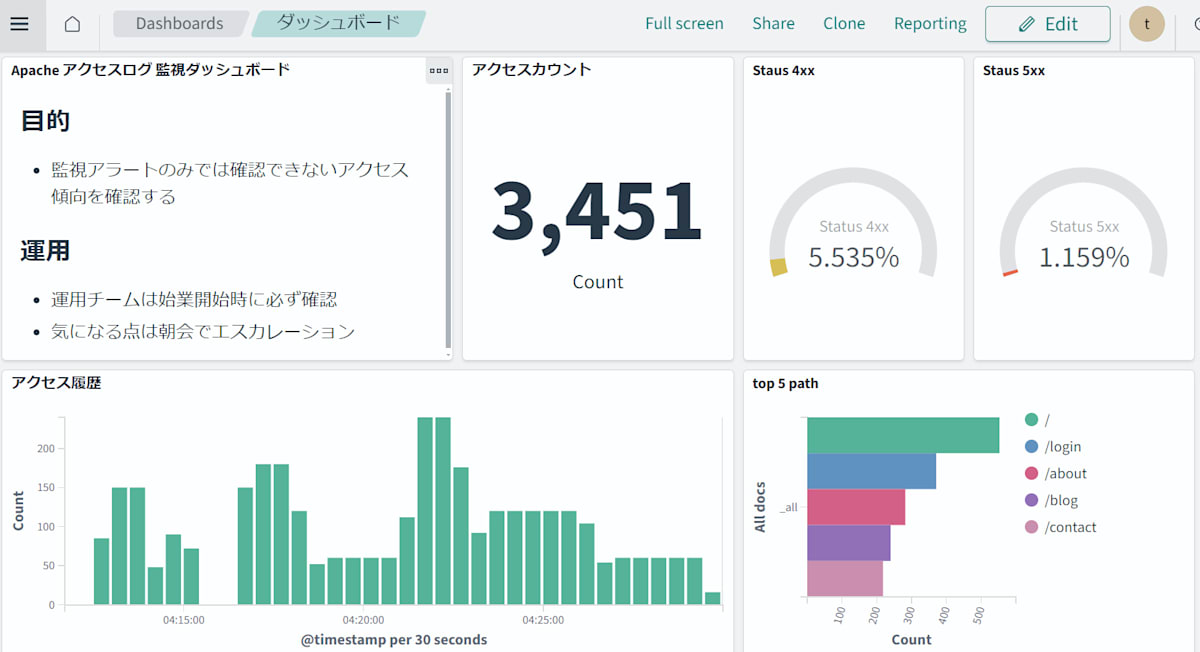

Visualize を利用すれば、わかりやすい可視化が可能です！


まとめ

OpenSearch Service であれば、ログの可視化が簡単にできます。今まで見向きもしていなかったログから、なにか新しいインサイトを得れるかも…！？
