同じAZ内の複数subnetからECR PrivateLinkを利用する方法

2021/02/28に公開
AWS
ECR
#
privatelink
tech

これは何？

同じVPC内で同じAZ内にある複数のsubnetからECR PrivateLinkを使う方法をまとめた記事です。
ソースコードは以下にアップしていますので、興味ある方は御覧ください。
yu-croco/ecr_privatelink_tf_sample

ECR PrivateLinkとは

ECSなどからECRからコンテナイメージをpullする際、リソースからECRへは基本的にインターネット経由でのアクセスとなります。ECRを利用する側のsubnet(だいたいはprivate subnet?)にNAT Gatewayなどを配置して、そこから取得するのが一般的ではないでしょうか。

この際に以下のような問題が出てくると思うのですが、これらを解決してくれるのが PrivateLink です。必要なVPC Endpointを配置することで、ECRからprivate通信（AWS内部の通信）でコンテナイメージをpullできます。

  • セキュリティ的にちょっと不安だよね
    • できればAWS内部の通信で閉じていたいよね
  • NAT Gateway高いよね..

詳細は公式の Amazon ECR インターフェイス VPC エンドポイント (AWS PrivateLink) を参照ください。
またNAT Gatewayの費用周りについてはこちらが参考になりました。 そのトラフィック、NATゲートウェイを通す必要ありますか？適切な経路で不要なデータ処理料金は削減しましょう

問題点

公式ドキュメントなどを見つつ必要なリソースを建てていく際にInterfaceタイプのVPC Endpoint（いわゆるPrivateLink）の仕様上、以下の問題点に直面しました。

  • 1つのAZにつき1つまでしか配備できない
    • そのため、AZ1のsubnet1とsubnet2に同時に配備することができない
  • 1つのAZにつき1つまでしか配備できない
    • そのため、「AZ1のsubnet1とsubnet2のそれぞれに対してVPC Endpointを作成する」といったことはできない

私の場合、 同じAZに複数subnetあり、それらの上に乗っているアプリケーションからECRのPrivateLinkを利用したい といったケースだったため、上記の仕様では一見無理ゲーなのではないかとおもいました...。

解決策

自分で検証したりAWSサポートに質問した結果として、 同じVPCのルーティング可能なsubnetであればどこに配置しても大丈夫 という感じでした。 そのためInterfaceタイプのVPC Endpoint用のsubnetを作り、そこにInterfaceタイプのVPC Endpointを配置するようにしました。
*ルーティングは暗黙的に配置先のVPC内に紐付いているため特に設定などはしなくて良い認識（動作確認した範囲でも大丈夫そう）。

構成

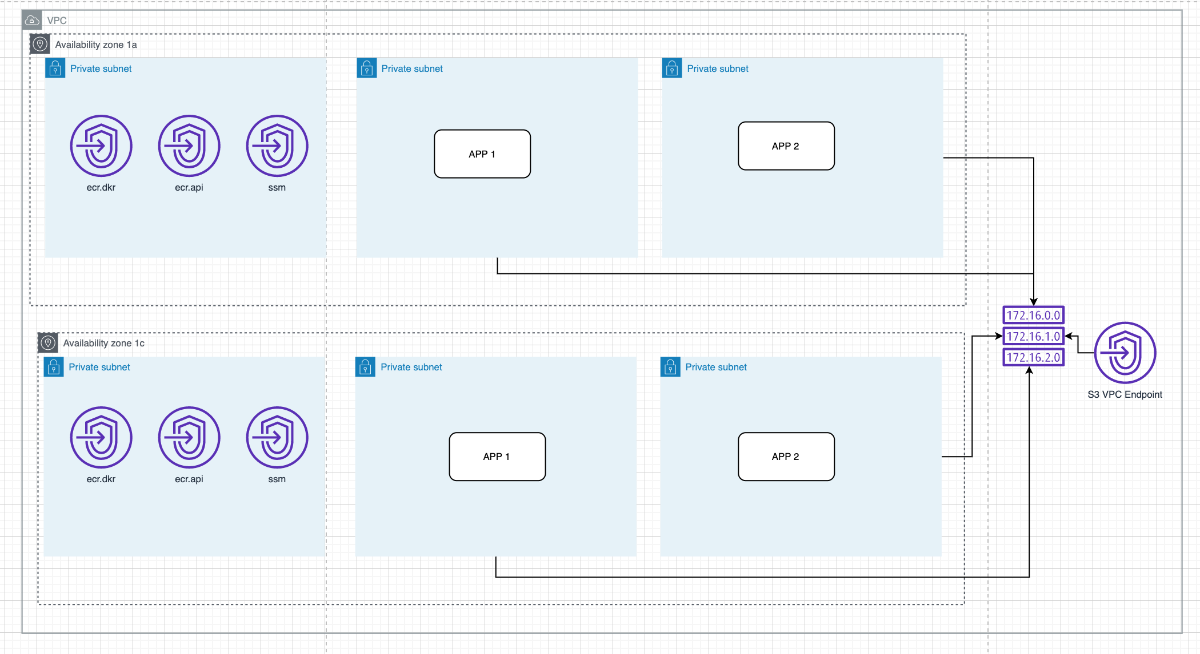

構成としてはざっくり以下のような感じでいけるかと思います。
構成

サンプルTerraform

VPC Endpoint周りだけピックアップしてTerraformで書くと以下のような感じになるかなと思います。
詳細はこちらにも掲載していますので、興味有る方はどうぞ。

resource "aws_subnet" "private_1a_vpc_endpoint" {
  vpc_id            = aws_vpc.main.id
  cidr_block        = "10.0.3.0/24"
  availability_zone = local.az_a
  tags = {
    Name = "private 1a vpc endpoint"
  }
}

resource "aws_subnet" "private_1c_vpc_endpoint" {
  vpc_id            = aws_vpc.main.id
  cidr_block        = "10.0.6.0/24"
  availability_zone = local.az_c
  tags = {
    Name = "private 1c vpc endpoint"
  }
}

resource "aws_route_table" "private" {
  vpc_id = aws_vpc.main.id

  tags = {
    Name = "VPC Endpoint S3"
  }
}

// アプリケーションが乗っている各subnetと紐付ける
resource "aws_route_table_association" "private" {
  for_each = [
    aws_subnet.private_1a_app1.id,
    aws_subnet.private_1a_app2.id,
    aws_subnet.private_1c_app1.id,
    aws_subnet.private_1c_app2.id,
  ]

  subnet_id      = each.key
  route_table_id = aws_route_table.private.id
}

resource "aws_security_group" "vpc_endpoint" {
  name   = "vpc_endpoint_sg"
  vpc_id = aws_vpc.main.id

  ingress {
    from_port   = 443
    to_port     = 443
    protocol    = "tcp"
    cidr_blocks = [aws_vpc.main.cidr_block]
  }

  egress {
    from_port   = 443
    to_port     = 443
    protocol    = "tcp"
    cidr_blocks = [aws_vpc.main.cidr_block]
  }
}

// S3はGatewayタイプなのでroute tableに紐づく
resource "aws_vpc_endpoint" "s3" {
  vpc_id            = aws_vpc.main.id
  service_name      = "com.amazonaws.${var.region}.s3"
  vpc_endpoint_type = "Gateway"
  route_table_ids   = [aws_route_table.private.id]
}

// InterfaceタイプのVPC Endpointはそれ用のsubnetに紐付ける
resource "aws_vpc_endpoint" "ecr_dkr" {
  vpc_id              = aws_vpc.main.id
  service_name        = "com.amazonaws.${var.region}.ecr.dkr"
  vpc_endpoint_type   = "Interface"
  private_dns_enabled = true
  security_group_ids  = [aws_security_group.vpc_endpoint.id]
  subnet_ids          = [aws_subnet.private_1a_vpc_endpoint.id, aws_subnet.private_1c_vpc_endpoint.id]
}

// EC2タイプの場合に必要
resource "aws_vpc_endpoint" "ecr_api" {
  vpc_id              = aws_vpc.main.id
  service_name        = "com.amazonaws.${var.region}.ecr.api"
  vpc_endpoint_type   = "Interface"
  private_dns_enabled = true
  security_group_ids  = [aws_security_group.vpc_endpoint.id]
  subnet_ids = [aws_subnet.private_1a_vpc_endpoint.id, aws_subnet.private_1c_vpc_endpoint.id]
}

// Fargateの場合に必要
resource "aws_vpc_endpoint" "logs" {
  vpc_id              = aws_vpc.main.id
  service_name        = "com.amazonaws.${var.region}.logs"
  vpc_endpoint_type   = "Interface"
  private_dns_enabled = true
  security_group_ids  = [aws_security_group.vpc_endpoint.id]
  subnet_ids = [aws_subnet.private_1a_vpc_endpoint.id, aws_subnet.private_1c_vpc_endpoint.id]
}

雑感

ネットワークナニモワカラヌ...
