🎉 Azure Front Door から Application Gateway に Private Link を使って接続してみた
■ 概要
2025年2月より、Azure Front Door Premium はパブリックプレビューとして、Application Gateway と API Management の2つのサービスを、プライベートリンク対応のオリジンとして新たにサポートしました。
※ Container Apps は 2024年11月下旬 に既に発表されています。
Public Preview: New Origin Types for Azure Front Door Premium Private Link-Enabled Origins
本ブログでは、Front Door の配信元を Application Gateway として、Private Link 構成を構築してみます。
■ やってみました
（1）ストレージアカウントで 静的サイト を構成する
Webブラウザ上で動作確認を行うための検証用サイトを作成します。本ブログでは、ストレージアカウントの静的サイト機能を使用しますが、App Service などのリソースを利用しても問題ありません。
| 項目 | 設定値（例） |
|---|---|
| リソース グループ | rg-techblog-poc-ejp |
| ストレージ アカウント名 | poctechblogweb1ejp |
| リージョン | Japan East |
| プライマリ サービス | Azure Blob Storage または Azure Data Lake Storage Gen v2 |

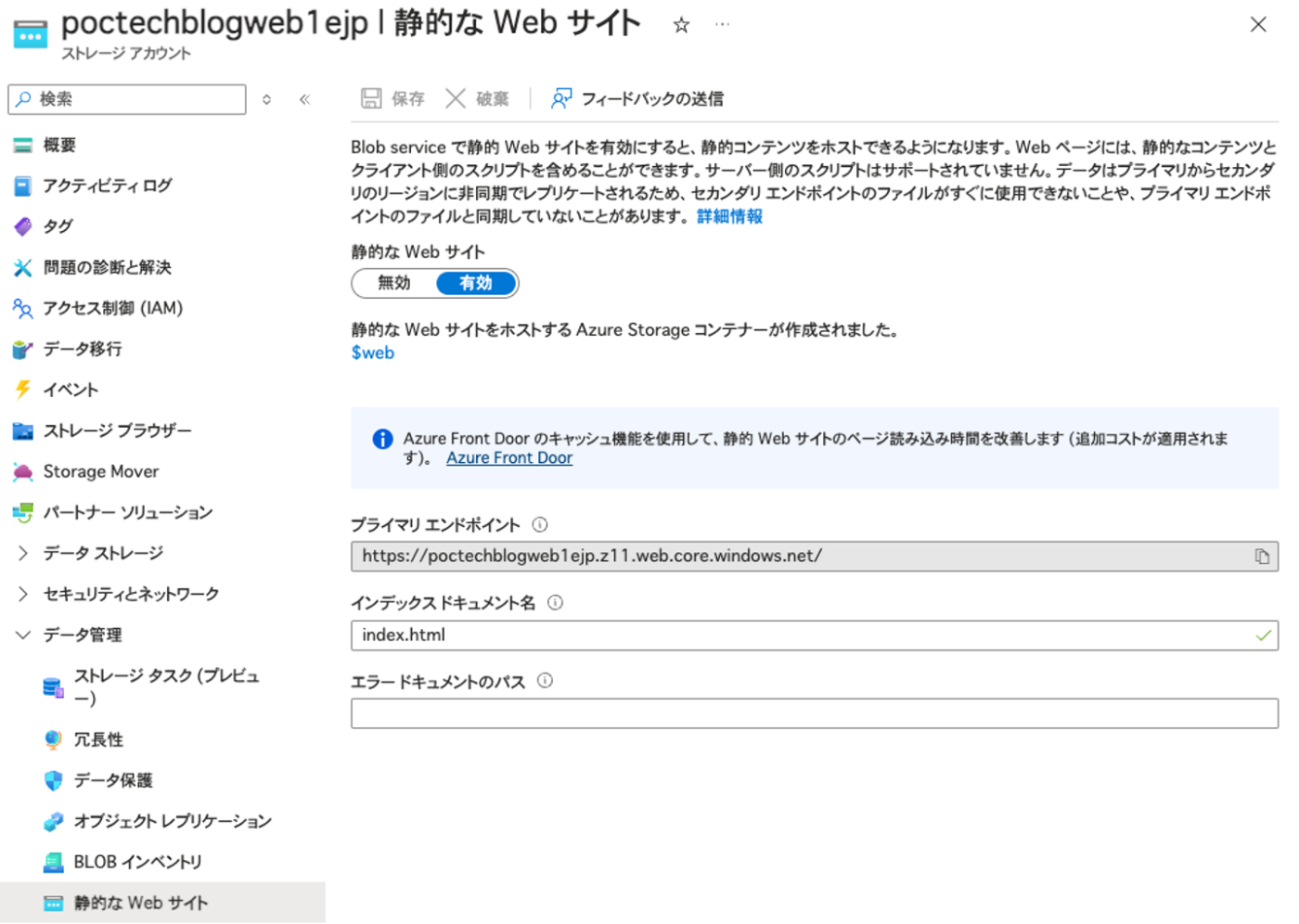

ストレージアカウントを作成後、「静的なWebサイト」を 有効化 します。保存を忘れずに！
あとはデータストレージ > コンテナー にアクセスして、検証用のHTMLファイルを $web コンテナ にアップロードします。
検証用のHTMLファイル（ index.html とネームしてください）
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="utf-8" />
<title>Azure 静的サイト</title>
</head>
<body>
<p>本サイトは、Azure ストレージの静的ウェブサイト機能でホスティングされています。</p>
</body>
</html>
静的なWebサイト の エンドポイント にアクセスすると、動作確認できます。
https://<ストレージアカウント名>.z11.web.core.windows.net/
curl -I https://poctechblogweb1ejp.z11.web.core.windows.net/
HTTP/1.1 200 OK
Content-Length: 260
Content-Type: text/html
・・・

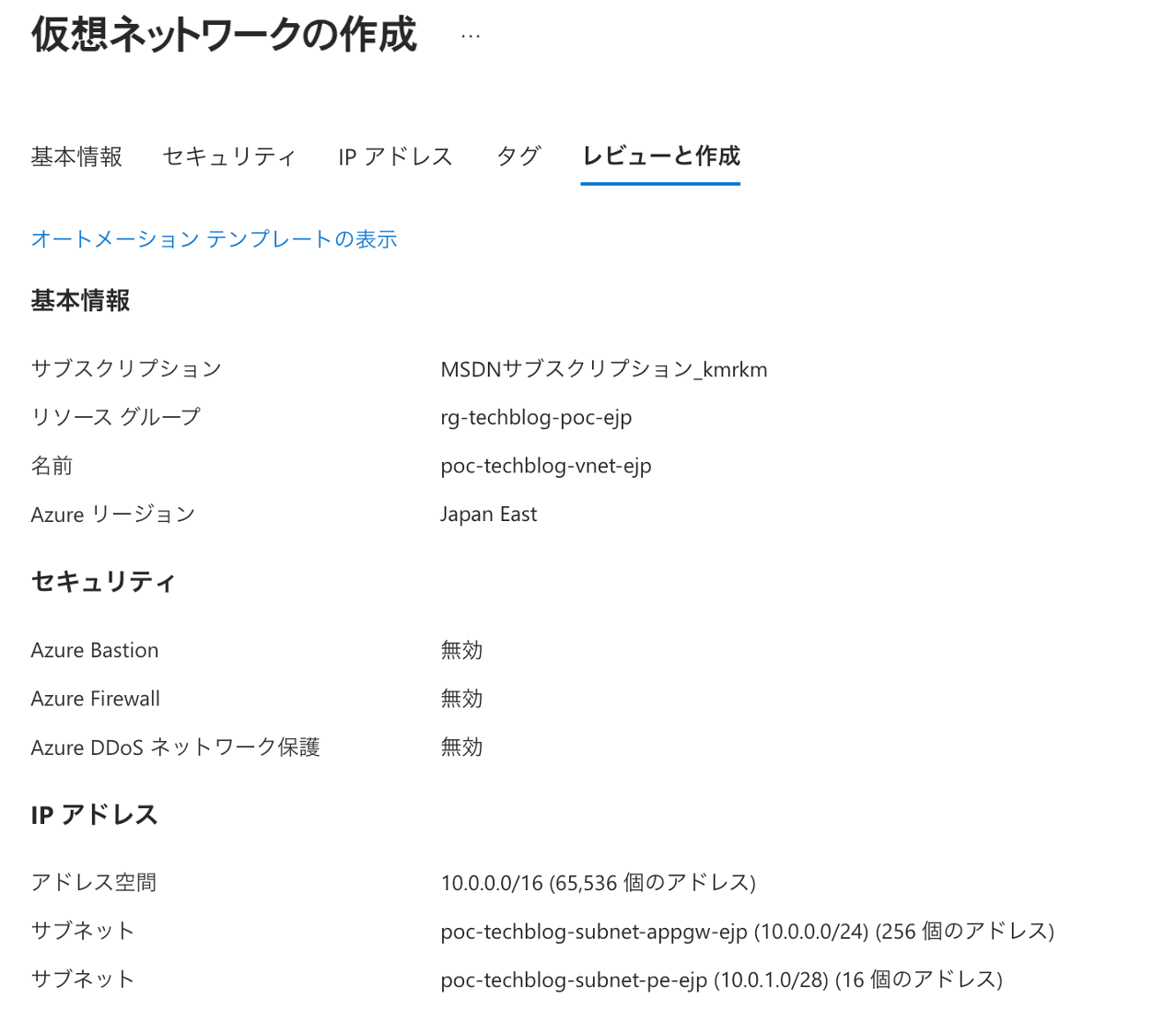

（2）仮想ネットワーク と サブネット と パブリックIPアドレス を構成する
仮想ネットワーク上に Application Gateway と Private Endpoint を配置するため、専用サブネットを構成します。
| 項目 | 設定値（例） |
|---|---|
| リソース グループ | rg-techblog-poc-ejp |
| リージョン | Japan East |
| 仮想ネットワーク名 | poc-techblog-vnet-ejp |
| VNETアドレス空間 | 10.0.0.0/16 |
| ①サブネット名 | poc-techblog-subnet-appgw-ejp |
| ①サブネットアドレス空間 | 10.0.0.0/24 |
| ②サブネット名 | poc-techblog-subnet-pe-ejp |
| ②サブネットアドレス空間 | 10.0.1.0/28 |

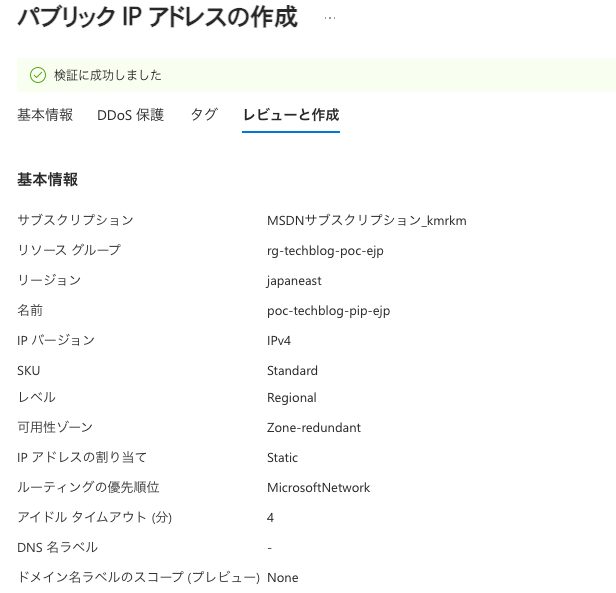

次に、Application Gateway の フロントエンドIP に割り当てる パブリックIPアドレス（Standrad）を作成します。
| 項目 | 設定値（例） |
|---|---|
| リソース グループ | rg-techblog-poc-ejp |
| リージョン | Japan East |
| 名前 | poc-techblog-pip-ejp |
| IP バージョン | IPv4 |
| SKU | Standrad |
| 可用性ゾーン | Zone-redundant |
| レベル | Regional |
（3）Application Gatewayで 静的サイト を配信する
（1）で構成した 静的サイト を、Application Gateway 経由で配信します。

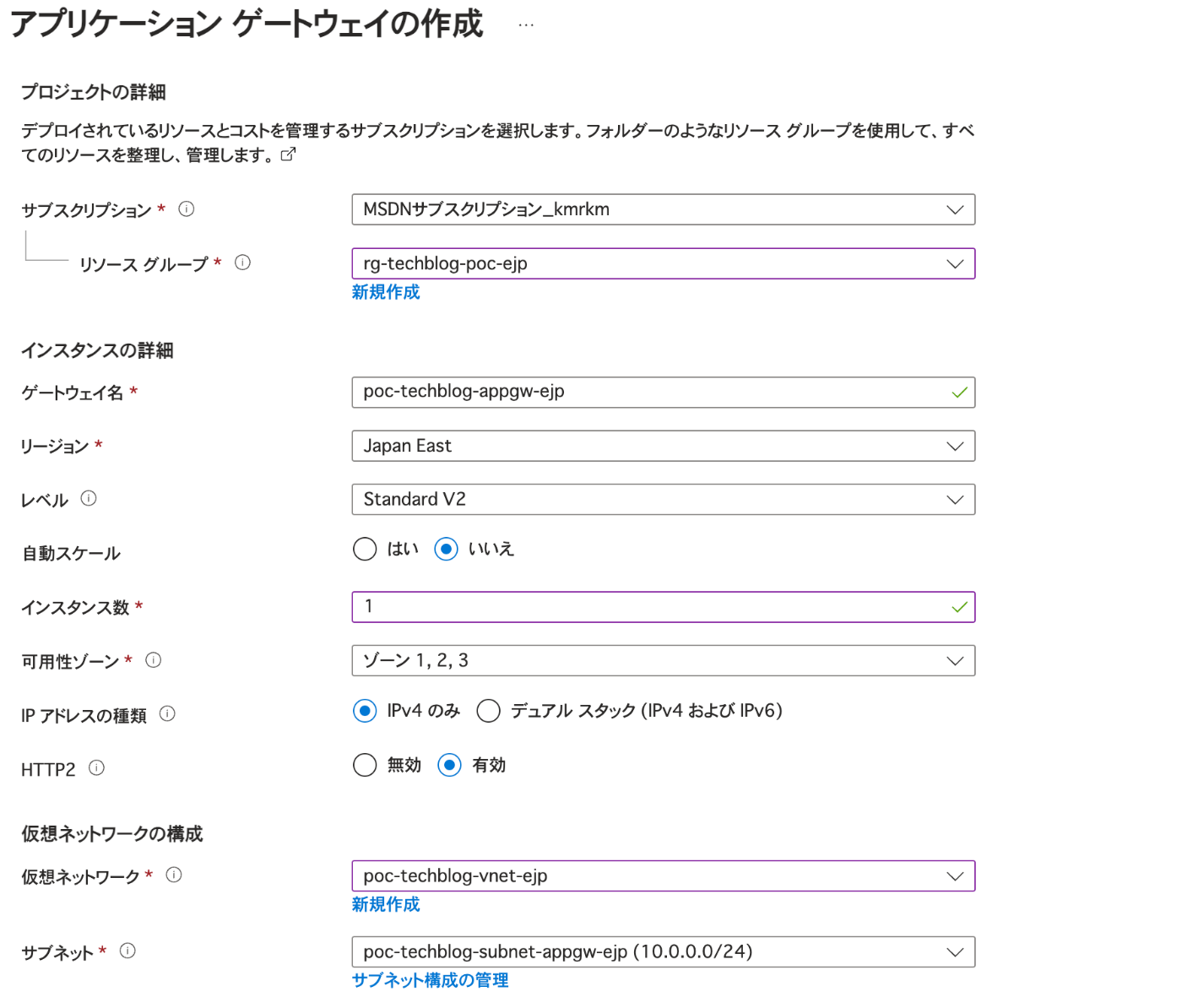

基本情報
| 項目 | 設定値（例） |
|---|---|
| リソース グループ | rg-techblog-poc-ejp |
| ゲートウェイ名 | poc-techblog-appgw-ejp |
| リージョン | Japan East |
| レベル | Standard V2 |
| 仮想ネットワーク | poc-techblog-vnet-ejp |
| サブネット | poc-techblog-subnet-appgw-ejp |

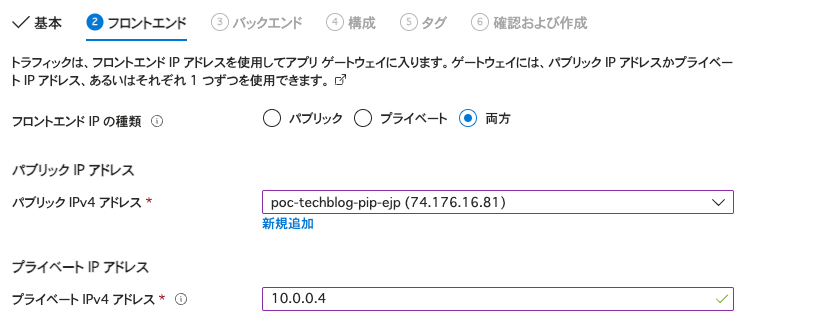

フロントエンド
| 項目 | 設定値（例） |
|---|---|
| フロントエンド IP の種類 | 両方 |
| パブリック IPv4 アドレス | poc-techblog-pip-ejp |
| プライベート IPv4 アドレス | 10.0.0.4 |

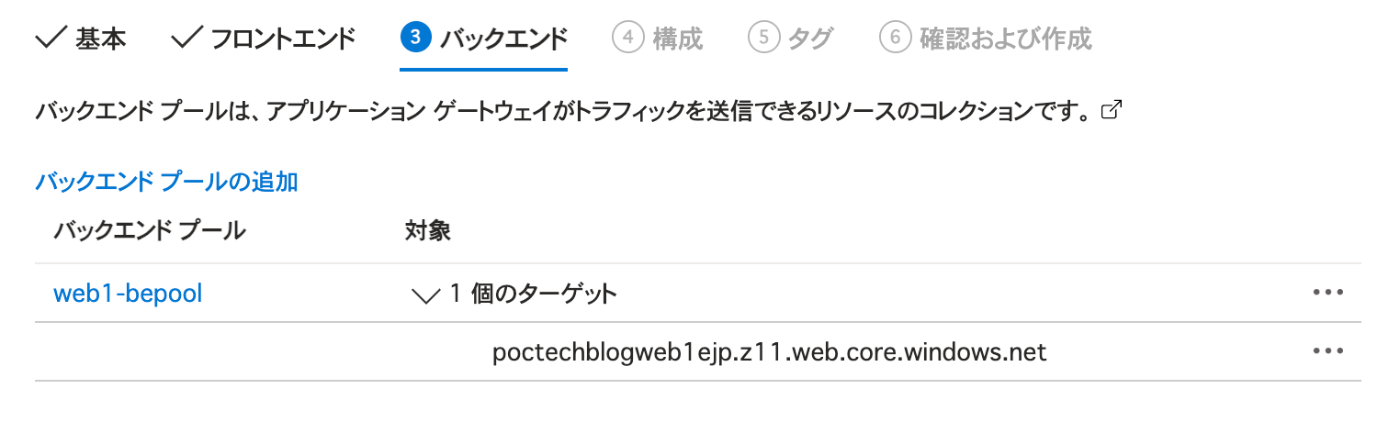

| 項目 | 設定値（例） |
|---|---|
| バックエンド プール名 | web1-bepool |
| ターゲットを持たないバックエンド プールを追加します | いいえ |
| バックエンド ターゲット | <ストレージアカウント名>.z11.web.core.windows.net |

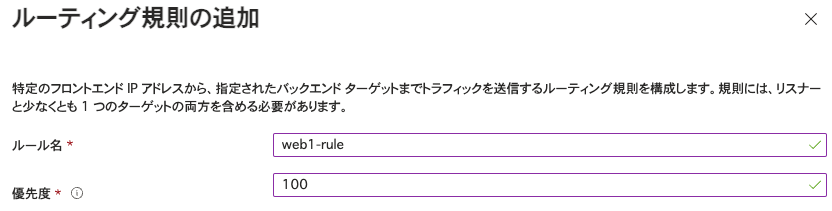

ルーティング規則
| 項目 | 設定値（例） |
|---|---|
| ルール名 | web1-rule |
| 優先度 | 100（適当） |
リスナー
| 項目 | 設定値（例） |
|---|---|
| リスナー名 | web1-listener |
| フロントエンド IP | パブリック IPv4 |
| プロトコル／ポート | HTTP／80 |
| リスナーの種類 | Basic |
| フロントエンド IP | パブリック IPv4 |
| プロトコル | HTTP |

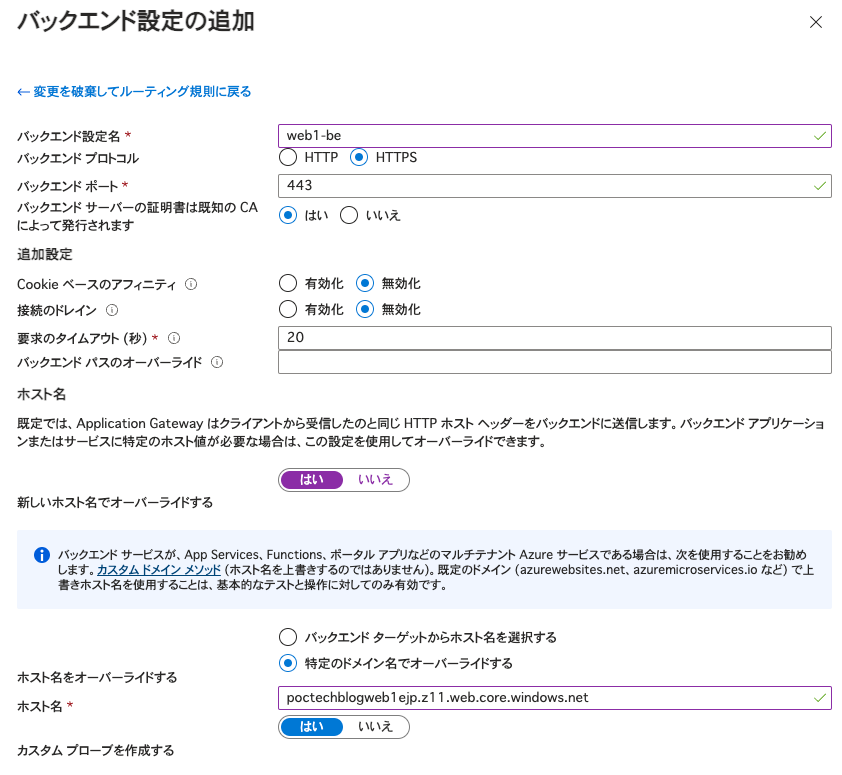

バックエンド設定
| 項目 | 設定値（例） |
|---|---|
| バックエンド設定名 | web1-be |
| バックエンド プロトコル／ポート | HTTPS／443 |
| バックエンド サーバーの証明書は既知の CA によって発行されます | はい |
| 新しいホスト名でオーバーライドする | はい |
| 特定のドメイン名でオーバーライドする | はい |
| ホスト名 | <ストレージアカウント名>.z11.web.core.windows.net |
バックエンド ターゲット
| 項目 | 設定値（例） |
|---|---|
| ターゲットの種類 | バックエンド プール |
| バックエンド ターゲット | web1-bepool |
| バックエンド設定 | web1-be |
リソース作成後、フロントIPとして割り当てたパブリックIPアドレスにアクセスすると、動作確認できます。
curl -I http://74.176.16.81/
HTTP/1.1 200 OK
Date: Tue, 11 Feb 2025 12:49:42 GMT
Content-Type: text/html

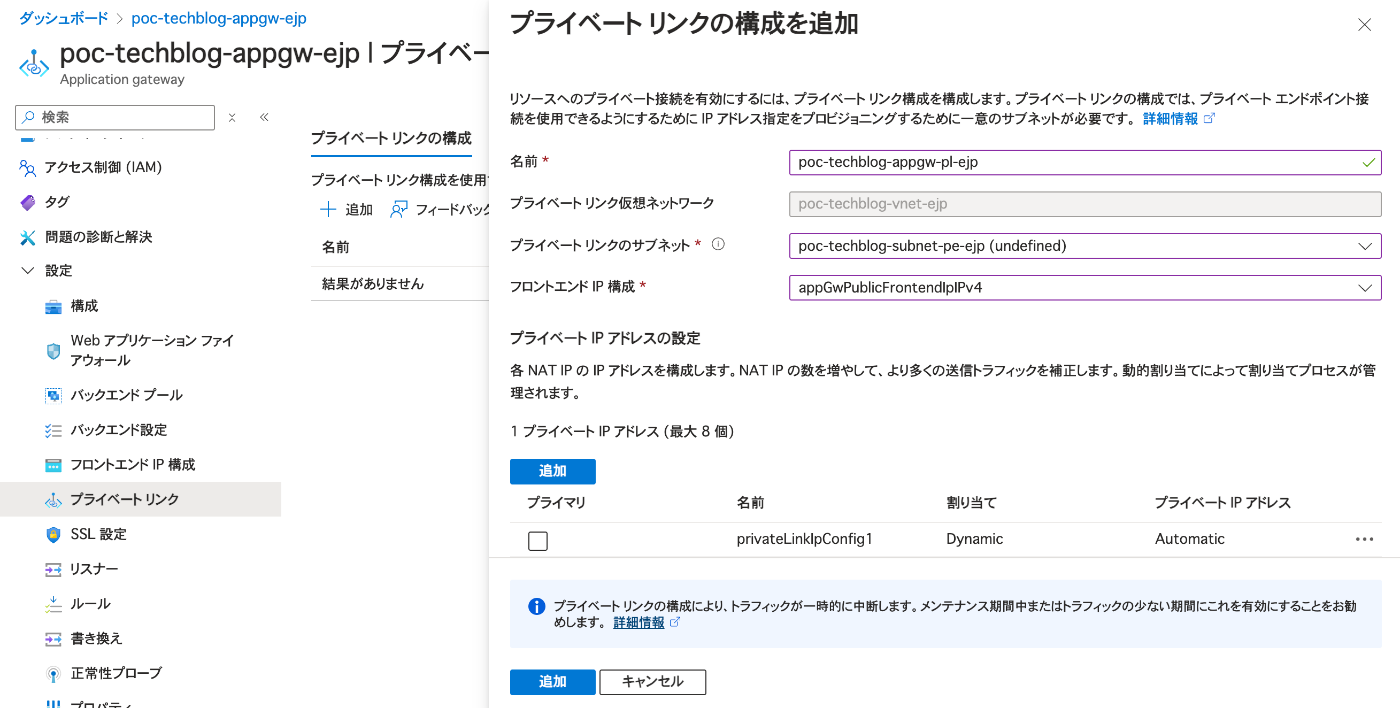

（4）Application Gatewayで Private Link を構成する
設定 > プライベートリンク にアクセスして、Application Gateway の Private Link を構成します。
Private Link
| 項目 | 設定値（例） |
|---|---|
| 名前 | poc-techblog-appgw-pl-ejp |
| プライベート リンク仮想ネットワーク | poc-techblog-vnet-ejp |
| プライベート リンクのサブネット | appGwPrivateFrontendIpIPv4 |
| フロントエンド IP 構成 | appGwPrivateFrontendIpIPv4 |
| プライベート IP アドレスの設定 | （1個追加） |
Application Gateway への通信経路は、定義できました。実際に Application Gateway へ通信させるためには、Private Endpoint を構築し、承認させる必要があります。
（５）の手順を進めていくと、Private Endpoint をAzure側が自動構築してくれます。
（5）Front Doorで Application Gateway 配信元 を構成する
Front Doorのリソースを作成します。個人的に絶対お勧めしませんが、本ブログでは 簡易作成 で構成します。
Front Door プロファイル
| 項目 | 設定値（例） |
|---|---|
| リソース グループ | rg-techblog-poc |
| リソース グループの場所 | Japan East |
| 名前 | poc-techblog-afd |
| レベル | Premium |
| エンドポイント名 | poc-techblog-appgw-ejp |
| 配信元の種類 | Application Gateway |
| プライベートリンク | 有効 |
| ターゲットサブリソース | appGwPublicFrontendIpIPv4 |
| 要求メッセージ | Application Gateway Origin |
リソース作成後、ホストヘッダーやプロトコルの設定を更新する必要があります。

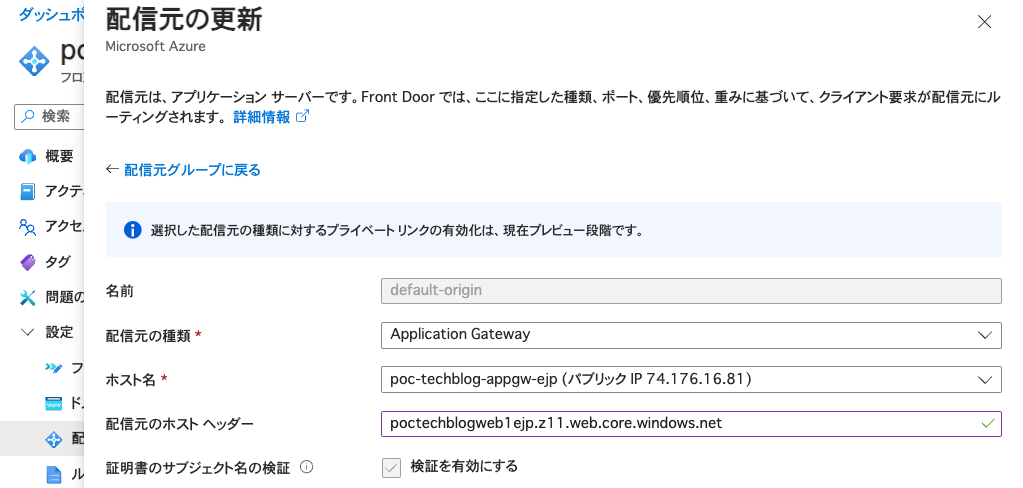

配信元の編集
| 項目 | 設定値（例） |
|---|---|
| 配信元のホスト ヘッダー | poctechblogweb1ejp.z11.web.core.windows.net |

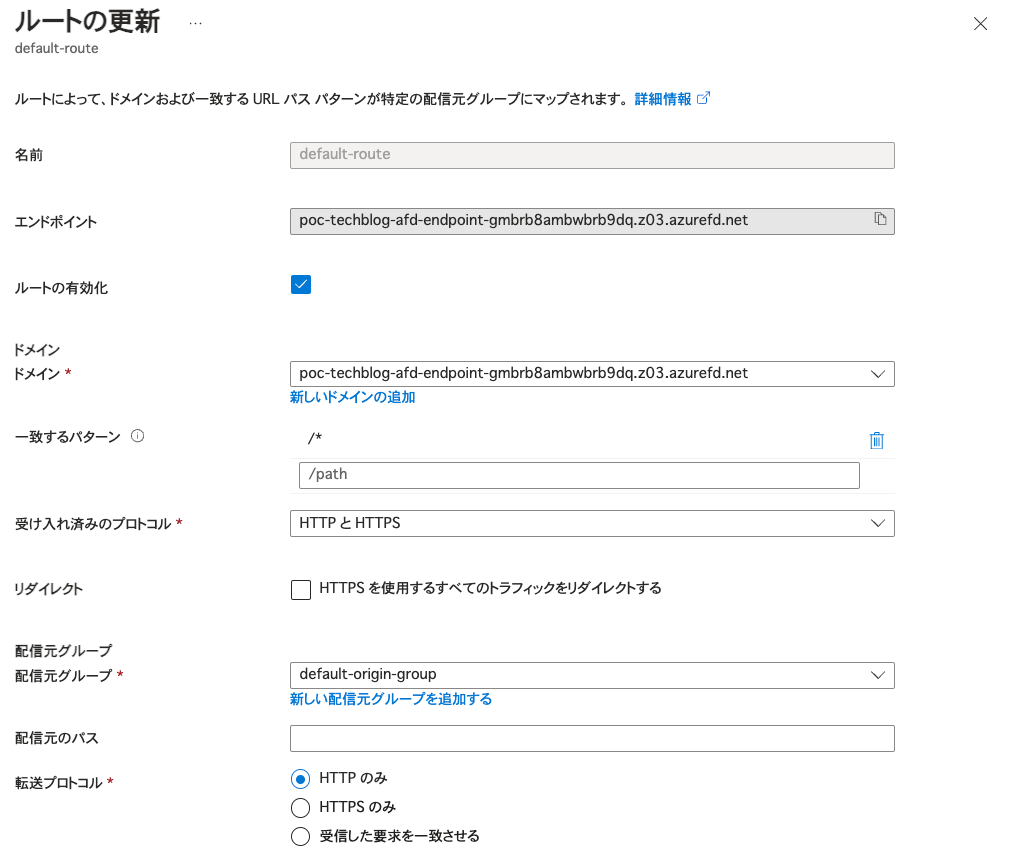

ルートの更新
| 項目 | 設定値（例） |
|---|---|
| リダイレクト | オフ |
| 転送プロトコル | HTTP のみ |
（6）Application Gateway の Private Endopoint を承認する
（５）で 配信元 を構成した後、Application Gatewayの プライベートリンク にアクセスすると Private Endpoint が自動構築されます。
保留中の状態になっているため、承認してください。
■ 動作確認
ブラウザやコンソール を使ってFront Doorのエンドポイントから静的サイトを確認できるか確認します。
curl https://poc-techblog-afd-endpoint-gmbrb8ambwbrb9dq.z03.azurefd.net
<!DOCTYPE html>
<html lang="ja">
<head>
<meta charset="utf-8" />
<title>Azure 静的サイト</title>
</head>
<body>
<p>本サイトは、Azure ストレージの静的ウェブサイト機能でホスティングされています。</p>
</body>
</html>%
■ （任意） 1. Private Endpoint を「拒否」して壊してみた
本当に Private Link を使用しているかどうかは、Azure ポータルや CLI などを使用して設定を確認する以外に方法はありません。
実際に Private Endpoint を「承認」状態から「拒否」状態に変更してみます。
504 エラー（サービス利用不可）が発生し、接続できなくなりました。壊れました。
curl -I https://poc-techblog-afd-endpoint-gmbrb8ambwbrb9dq.z03.azurefd.net
HTTP/2 504
date: Wed, 12 Feb 2025 09:58:31 GMT
content-type: text/html
■ （任意） 2. Private Endpoint を「再構築」して復活したい
壊してしまったので、復活してみます。
Azure では、Private Endpoint を一度「拒否」すると再承認できないという制約があります。
では、Front Door の 配信元または配信元グループ を作り直し、Application Gateway の画面で承認することで、再度接続できるかと思いましたが Private Endpoint は再作成されませんでした。
もう少し検証が必要です・・・ 今回は諦めます。
