🎉 Container Apps に Private Link 対応！Front Door と統合してみた

2024/11/21に公開

Azure

2024年11月19日（Microsoft Ignite 2024開催）に、Azure Container Apps のワークロードプロファイル環境で、Private Link がパブリックプレビューとして利用可能になりました🎉

Public Preview: Private endpoint support in Azure Container Apps for workload profiles environments

Private Link を採用することにより、セキュリティとネットワーク性能に各々メリットがあります。

Azure Container Apps のパブリックエンドポイントを無効化した状態になるため、外部からのアクセスを遮断できる。
Private Link 間の通信は Microsoft のバックボーンネットワーク（MS所有の閉域NW）を経由するため、ネットワーク遅延を最小限に抑えれる

Private Link for Front Door 構成は、グローバル分散におけるセキュリティやNWパフォーマンスを強化してくれるため、個人的には推奨したいアーキテクチャです。

■ 本ブログで紹介する Azure構成

■ 2024年11月21日時点での注意点

Private Link for Front Door 経由で Container Apps を配信元にする構成を作成するためには、Azure CLI または Az-PowerShell の操作が必要になります。本機能はパブリックプレビューということもあり、2024年11月21日時点では、Azure Portal による GUI操作ができないため ご注意ください。

■ やってみた

MS Learn にて Container Apps を Front Doorに統合するチュートリアルが公開されていました。やってみます。
Create a private link to an Azure Container App with Azure Front Door (preview)

本ブログでは、Azure CloudShell で PowerShell 7系（7.4.5）を使用しています。

１. 事前準備

（１）azure-cliの最新化と Container Appsの拡張機能を有効化

Container Apps の Private Link はパブリックプレビューなので、拡張機能を利用できるようにします。

# 最新化
az upgrade

# Container Apps の 拡張機能 を有効化
az extension add --name containerapp --upgrade --allow-preview true

本ブログでは、azure-cli を 2.65.0 バージョンで使用しています。

Azure CloudShellのセッション保持は有効期間中でもたま〜に切れます。切れると下記のエラーが出ます。定期的に再ログインしてください。
Failed to connect to MSI. Please make sure MSI is configured correctly. Get Token request returned: <Response [400]>

az login

（３）リソース情報を定義

リソース情報を定義します。

$RESOURCE_GROUP="rg-techblog"
$LOCATION="japaneast"
$ENVIRONMENT_NAME="ca-environment-techblog-je"
$CONTAINERAPP_NAME="container-app-techblog-je"
$AFD_PROFILE="afd-techblog"
$AFD_ENDPOINT="afd-endpoint-techblog"
$AFD_ORIGIN_GROUP="afd-origin-group-techblog"
$AFD_ORIGIN="afd-origin-techblog"
$AFD_ROUTE="afd-route-techblog"

２. リソースグループを作成

リソースグループを作成します。

az group create `
    --name $RESOURCE_GROUP `
    --location $LOCATION

３. Container Apps 環境を作成

Container Apps 環境を作成していきます。

az containerapp env create `
    --name $ENVIRONMENT_NAME `
    --resource-group $RESOURCE_GROUP `
    --location $LOCATION

【参考】az containerapp env create (containerapp 拡張機能)

成功すると、Container Apps 環境と Log Analytics ワークスペースが作成されます。

Container Apps 環境のリソースID を ENVIRONMENT_ID に格納します。

$ENVIRONMENT_ID=$(az containerapp env show `
    --resource-group $RESOURCE_GROUP `
    --name $ENVIRONMENT_NAME `
    --query "id" `
    --output tsv)

【参考】az containerapp env show

Private Link のみのアクセスを許可するため、パブリックネットワークアクセスを無効化します。

az containerapp env update `
    --id $ENVIRONMENT_ID `
    --public-network-access Disabled

【参考】az containerapp env update (containerapp 拡張機能)

成功すると、受信トラフィックを禁止（=無効化）されたことを確認できます。

４. Container Apps を作成

Container Apps 環境を作成できたため、コンテナのアプリをデプロイできるようになりました。
Container Apps を作成します。

az containerapp up `
    --name $CONTAINERAPP_NAME `
    --resource-group $RESOURCE_GROUP `
    --location $LOCATION `
    --environment $ENVIRONMENT_NAME `
    --image mcr.microsoft.com/k8se/quickstart:latest `
    --target-port 80 `
    --ingress external `
    --query properties.configuration.ingress.fqdn

【参考】az containerapp up (containerapp 拡張機能)

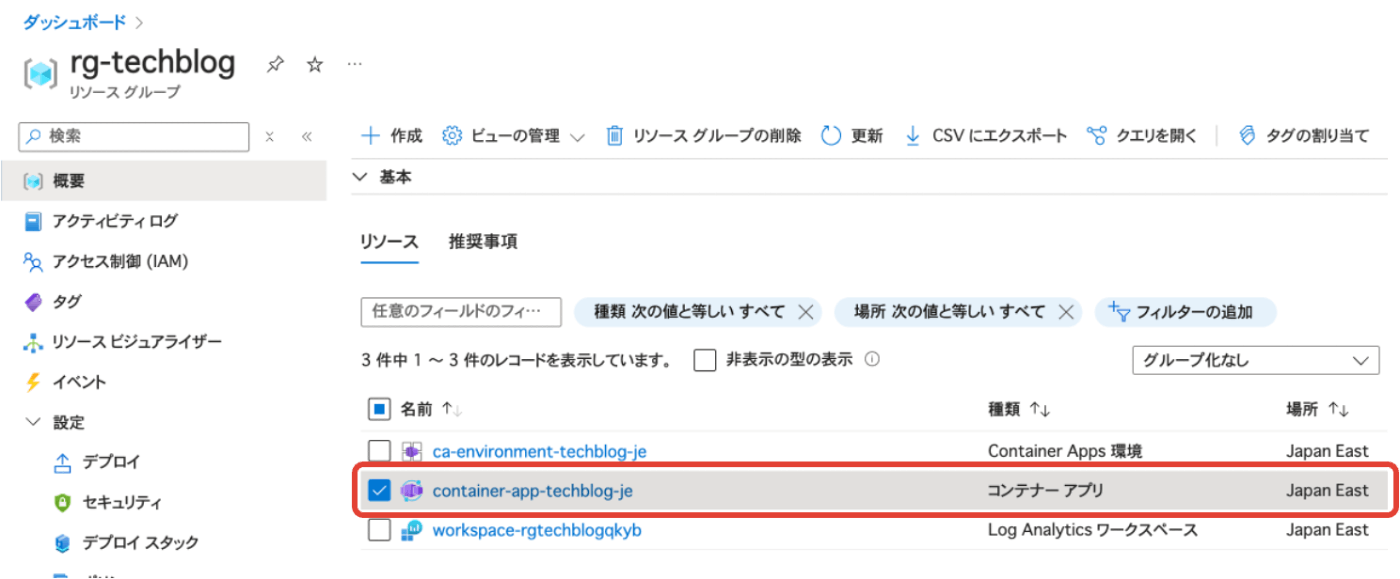

成功すると、Container Apps が作成されます。

Front Door の配信元ホストに設定する Container Apps のイングレスURI を取得します。

$ACA_ENDPOINT=$(az containerapp show `
    --name $CONTAINERAPP_NAME `
    --resource-group $RESOURCE_GROUP `
    --query properties.configuration.ingress.fqdn `
    --output tsv)

【参考】az containerapp show (containerapp 拡張機能)

５. Front Door ＋ Private Link を作成

（１）Front Door のプロファイルを作成

プロファイルを作成していきます。なお、Front Door の Private Link機能は Premium SKU のみです。Standard SKU は CDN機能しか提供されていませんので利用不可です。

az afd profile create `
    --profile-name $AFD_PROFILE `
    --resource-group $RESOURCE_GROUP `
    --sku Premium_AzureFrontDoor

成功すると、Front Door が作成されます。

（２）Front Door のフロントエンドポイントを作成

Front Door のフロントエンドポイントを作成していきます。通常は、このフロントエンドポイントにカスタムドメインを割り当てて外部公開しますが、今回は検証なのでこのままにします。

az afd endpoint create `
    --resource-group $RESOURCE_GROUP `
    --endpoint-name $AFD_ENDPOINT `
    --profile-name $AFD_PROFILE `
    --enabled-state Enabled

成功すると、フロントエンドポイントを確認できます。

（３）Front Door の配信元グループを作成

フロントエンドポイントで提供されるサービスは「配信元グループ」という単位で管理します。
配信元グループを作成します。

az afd origin-group create `
    --resource-group $RESOURCE_GROUP `
    --origin-group-name $AFD_ORIGIN_GROUP `
    --profile-name $AFD_PROFILE `
    --probe-request-type HEAD `
    --probe-protocol Http `
    --probe-interval-in-seconds 60 `
    --probe-path / `
    --sample-size 4 `
    --successful-samples-required 3 `
    --additional-latency-in-milliseconds 50

成功すると、配信元グループを確認できます。

（４）Front Door の配信元を作成

配信元のリソース情報を定義していきます。定義する際、Front Door に「Private Link を使うよ」と --private-link-〇〇 のパラメータ群を渡します。

az afd origin create `
    --resource-group $RESOURCE_GROUP `
    --origin-group-name $AFD_ORIGIN_GROUP `
    --origin-name $AFD_ORIGIN `
    --profile-name $AFD_PROFILE `
    --host-name $ACA_ENDPOINT `
    --origin-host-header $ACA_ENDPOINT `
    --priority 1 `
    --weight 500 `
    --enable-private-link true `
    --private-link-location $LOCATION `
    --private-link-request-message "AFD Private Link Request" `
    --private-link-resource $ENVIRONMENT_ID `
    --private-link-sub-resource-type managedEnvironments

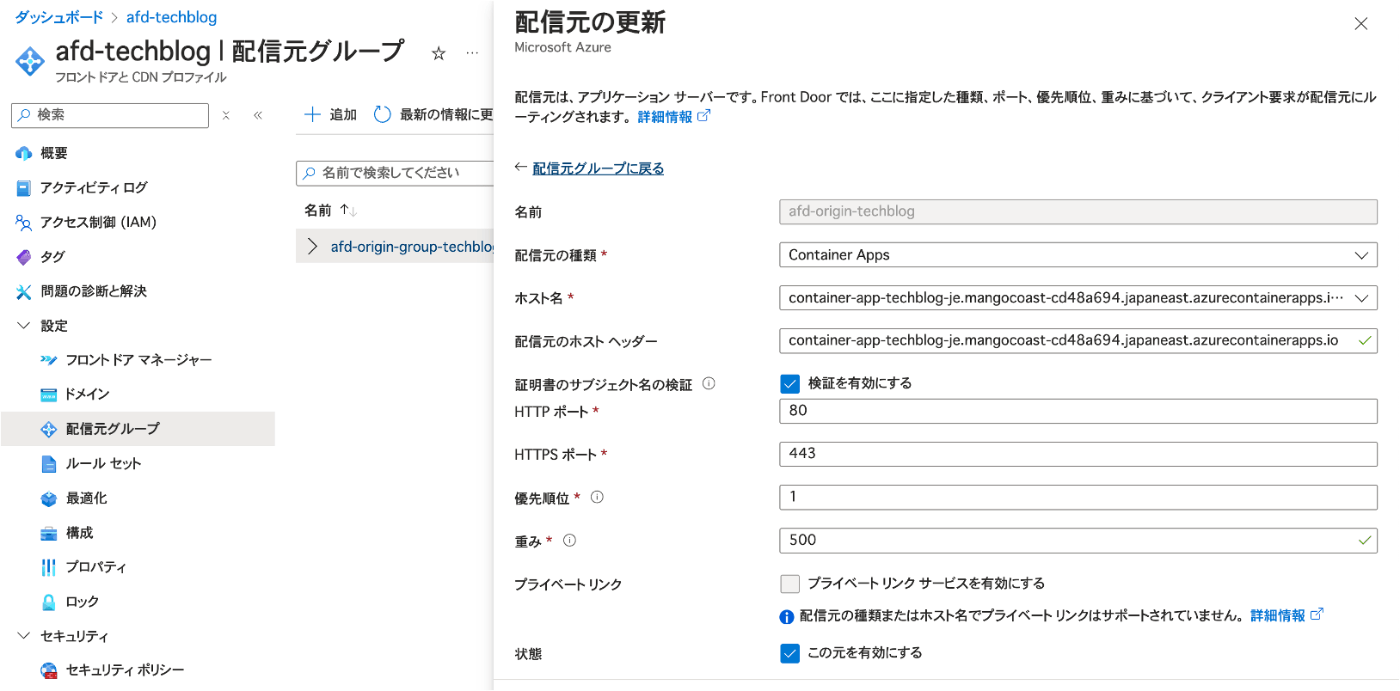

成功すると、配信元のリソース情報が確認できます。

配信元では Private Linkの設定が入っていないように見えますが、実際は設定されています。
↓ sharedPrivateLinkResource プロパティが生えています。

出力結果（Azure Portal上では確認できない項目があるため掲載）

{
  "deploymentStatus": "NotStarted",
  "enabledState": "Enabled",
  "enforceCertificateNameCheck": true,
  "hostName": "container-app-techblog-je.mangocoast-cd48a694.japaneast.azurecontainerapps.io",
  "httpPort": 80,
  "httpsPort": 443,
  "id": "/subscriptions/<サブスクリプションID>/resourcegroups/rg-techblog/providers/Microsoft.Cdn/profiles/afd-techblog/origingroups/afd-origin-group-techblog/origins/afd-origin-techblog",
  "name": "afd-origin-techblog",
  "originGroupName": "afd-origin-group-techblog",
  "originHostHeader": "container-app-techblog-je.mangocoast-cd48a694.japaneast.azurecontainerapps.io",
  "priority": 1,
  "provisioningState": "Succeeded",
  "resourceGroup": "rg-techblog",
  "sharedPrivateLinkResource": {
    "groupId": "managedEnvironments",
    "privateLink": {
      "id": "/subscriptions/<サブスクリプションID>/resourceGroups/rg-techblog/providers/Microsoft.App/managedEnvironments/ca-environment-techblog-je",
      "resourceGroup": "rg-techblog"
    },
    "privateLinkLocation": "japaneast",
    "requestMessage": "AFD Private Link Request"
  },
  "type": "Microsoft.Cdn/profiles/origingroups/origins",
  "weight": 500
}

（５）Private Link for Front Door を承認する

Azure Portal で Private Endpoint を作成するとデフォルトで自動承認モードが適用され、Private Link をすぐに使えます。ただ、Front Door で Private Link を使用する場合は、手動承認が必要です。

MS Learn ではazコマンドを使っていますが、Azure Portal から承認操作したほうがやりやすいので紹介します。

Container Apps 環境コンソールにアクセスし、「ネットワーク(プレビュー)」を押下、プライベートエンドポイントを選択します。

接続状態が「Pending」になっていることを確認し、承認ボタンを押下します。

承認ボタンを押下後、10分ほど待機してください。通常はステータスを🔔マークから確認できるのですが、この承認操作は無限にステータスが変わりません。私は過去に3時間待ちましたが、ずっと承認中のステータスから変化しませんでした。内部的には承認が降りているため、問題ないです。

（６）Front Door の配信元ルートを作成

フロントエンドポイントと配信元グループを関連付けます。

az afd route create `
    --resource-group $RESOURCE_GROUP `
    --profile-name $AFD_PROFILE `
    --endpoint-name $AFD_ENDPOINT `
    --forwarding-protocol MatchRequest `
    --route-name $AFD_ROUTE `
    --https-redirect Enabled `
    --origin-group $AFD_ORIGIN_GROUP `
    --supported-protocols Http Https `
    --link-to-default-domain Enabled

成功すると、配信元グループの画面でフロントエンドポイントが紐づいていることを確認できます。

■ 動作確認

フロントドアエンドポイントをブラウザで実行しましょう！※ 初回は表示されるまでに30秒ほどかかります。

az afd endpoint show `
    --resource-group $RESOURCE_GROUP `
    --profile-name $AFD_PROFILE `
    --endpoint-name $AFD_ENDPOINT `
    --query hostName `
    --output tsv

■ さいごに

これまで Container Apps は VNet統合をサポートしていましたが、Private Link にも対応していくことが Microsoftの発表により見えてよかったです。受信トラフィックのみ利用したいユースケースは多く、Private Link を待望された人たちも多いでしょう。

まだパブリックプレビューではありますが、個人的には一般提供(GA)されてから利用するべきだと考えています。Azure Portal 上での確認できない設定値があるため、オペレーションミスが発生する可能性があります。正式リリースを待ちましょう。
