Azure Virtual Desktop の Azure AD join （パブリックプレビュー）版を Azure C
背景と目的
Windows Virtual Desktop (WVD) 改め Azure Virtual Desktop (AVD) の Azure AD join (AD や Azure AD DS は不要) がパブリックプレビューで試せるようになったので、Azure CLI で作ってみました。
前提条件
コマンドの実施環境は、Cloud Shell の Azure CLI です。
また、Microsoft 365 開発者プログラムのテナントで「全体管理者」かつ、Azure サブスクリプションの「所有者」権限を持っているアカウントを Azure CLI で使用します。
bash
az version
{
"azure-cli": "2.26.0",
"azure-cli-core": "2.26.0",
"azure-cli-telemetry": "1.0.6",
"extensions": {}
}
実施内容
Azure 管理ポータルから AVD を作成する際の手順や設定値を参考に Azure CLI でリソースを作成していきます。Azure CLI で用意されていないコマンドは、az rest を使用して Azure REST API や Microsoft Graph API を実行します。
bash
# 環境変数を設定します
region=japaneast
prefix=devavd
# リソースグループを作成します
az group create \
--name ${prefix}-rg \
--location $region
# VNET を作成します
az network vnet create \
--resource-group ${prefix}-rg \
--name ${prefix}-vnet \
--address-prefixes 10.1.0.0/16 \
--subnet-name default-subnet \
--subnet-prefix 10.1.0.0/24
# NSG を作成します
az network nsg create \
--resource-group ${prefix}-rg \
--name ${prefix}-nsg
# NSG をサブネットに紐付けます
az network vnet subnet update \
--resource-group ${prefix}-rg \
--vnet-name ${prefix}-vnet \
--name default-subnet \
--network-security-group ${prefix}-nsg
# AVD のホストプールを作成します
az desktopvirtualization hostpool create \
--resource-group ${prefix}-rg \
--name ${prefix}-hp \
--location westus2 \
--host-pool-type Personal \
--load-balancer-type Persistent \
--max-session-limit 999999 \
--personal-desktop-assignment-type Automatic \
--validation-environment true
# AVD のアプリケーショングループを作成します
az desktopvirtualization applicationgroup create \
--resource-group ${prefix}-rg \
--name ${prefix}-dag \
--location westus2 \
--application-group-type Desktop \
--host-pool-arm-path $(az desktopvirtualization hostpool show \
--resource-group ${prefix}-rg \
--name ${prefix}-hp \
--query id \
--output tsv)
# AVD のワークスペースを作成します
az desktopvirtualization workspace create \
--resource-group ${prefix}-rg \
--name ${prefix}-ws \
--location westus2 \
--application-group-references $(az desktopvirtualization applicationgroup show \
--resource-group ${prefix}-rg \
--name ${prefix}-dag \
--query id \
--output tsv)
# AVD のセッションホストに使用するイメージを探します
az vm image list \
--location $region \
--publisher microsoftwindowsdesktop \
--offer Windows-10 \
--sku 21h1-ent \
--all \
--output table
Offer Publisher Sku Urn Version
----------------- ----------------------- ----------------- --------------------------------------------------------------------------------- ---------------------
Windows-10 MicrosoftWindowsDesktop 21h1-ent MicrosoftWindowsDesktop:Windows-10:21h1-ent:19043.1083.2107060627 19043.1083.2107060627
Windows-10 MicrosoftWindowsDesktop 21h1-ent MicrosoftWindowsDesktop:Windows-10:21h1-ent:19043.1110.2107101729 19043.1110.2107101729
Windows-10 MicrosoftWindowsDesktop 21h1-ent-g2 MicrosoftWindowsDesktop:Windows-10:21h1-ent-g2:19043.1083.2107060627 19043.1083.2107060627
Windows-10 MicrosoftWindowsDesktop 21h1-ent-g2 MicrosoftWindowsDesktop:Windows-10:21h1-ent-g2:19043.1110.2107101729 19043.1110.2107101729
Windows-10 MicrosoftWindowsDesktop 21h1-entn MicrosoftWindowsDesktop:Windows-10:21h1-entn:19043.1083.2107060627 19043.1083.2107060627
Windows-10 MicrosoftWindowsDesktop 21h1-entn MicrosoftWindowsDesktop:Windows-10:21h1-entn:19043.1110.2107101729 19043.1110.2107101729
Windows-10 MicrosoftWindowsDesktop 21h1-entn-g2 MicrosoftWindowsDesktop:Windows-10:21h1-entn-g2:19043.1083.2107060627 19043.1083.2107060627
Windows-10 MicrosoftWindowsDesktop 21h1-entn-g2 MicrosoftWindowsDesktop:Windows-10:21h1-entn-g2:19043.1110.2107101729 19043.1110.2107101729
windows-10ent-cpc MicrosoftWindowsDesktop 21h1-ent-cpc-m365 MicrosoftWindowsDesktop:windows-10ent-cpc:21h1-ent-cpc-m365:19043.1052.2106081154 19043.1052.2106081154
windows-10ent-cpc MicrosoftWindowsDesktop 21h1-ent-cpc-m365 MicrosoftWindowsDesktop:windows-10ent-cpc:21h1-ent-cpc-m365:19043.985.2105141123 19043.985.2105141123
windows-10ent-cpc MicrosoftWindowsDesktop 21h1-ent-cpc-os MicrosoftWindowsDesktop:windows-10ent-cpc:21h1-ent-cpc-os:19043.1052.2106081154 19043.1052.2106081154
windows-10ent-cpc MicrosoftWindowsDesktop 21h1-ent-cpc-os MicrosoftWindowsDesktop:windows-10ent-cpc:21h1-ent-cpc-os:19043.985.2105141123 19043.985.2105141123
# VM のローカルアカウントで使用するパスワードを生成します
vmpasswd=$(openssl rand -base64 16)
echo $vmpasswd
# VM を作成します
az vm create \
--resource-group ${prefix}-rg \
--name ${prefix}-vm \
--os-disk-name ${prefix}-vmOSDisk \
--image MicrosoftWindowsDesktop:Windows-10:21h1-ent:19043.1110.2107101729 \
--license-type Windows_Client \
--size Standard_A2_v2 \
--admin-username azureuser \
--admin-password $vmpasswd \
--assign-identity \
--vnet-name ${prefix}-vnet \
--subnet default-subnet \
--nsg "" \
--public-ip-address "" \
--storage-sku Standard_LRS
# VM のブート診断を有効にします
az vm boot-diagnostics enable \
--resource-group ${prefix}-rg \
--name ${prefix}-vm
# AVD のセッションホストとして VM を登録するためのトークンを生成します
regtoken=$(az desktopvirtualization hostpool update \
--resource-group ${prefix}-rg \
--name ${prefix}-hp \
--registration-info expiration-time="$(date -u --iso-8601=seconds -d '1 day')" registration-token-operation="Update" \
--query registrationInfo.token \
--output tsv)
# VM の拡張機能を使用して VM を AVD のセッションホストに登録します
az vm extension set \
--resource-group ${prefix}-rg \
--vm-name ${prefix}-vm \
--name DSC \
--publisher Microsoft.Powershell \
--version 2.73 \
--no-auto-upgrade-minor-version false \
--settings "{
\"modulesUrl\": \"https://wvdportalstorageblob.blob.core.windows.net/galleryartifacts/Configuration_6-1-2021.zip\",
\"configurationFunction\": \"Configuration.ps1\\\\AddSessionHost\",
\"properties\": {
\"hostPoolName\": \"${prefix}-hp\",
\"registrationInfoToken\": \"$regtoken\",
\"aadJoin\": true
}
}"
# VM の拡張機能を使用して Azure AD join を行います
az vm extension set \
--resource-group ${prefix}-rg \
--vm-name ${prefix}-vm \
--name AADLoginForWindows \
--publisher Microsoft.Azure.ActiveDirectory \
--version 1.0 \
--no-auto-upgrade-minor-version false
# UPN に使用するドメインを選択します
domain=$(az rest \
--method get \
--uri https://graph.microsoft.com/v1.0/domains \
--query value[1].id \
--output tsv)
# AD ユーザーが使用するパスワードを生成します
userpasswd=$(openssl rand -base64 16)
echo $userpasswd
# AD ユーザーを作成します
az ad user create \
--display-name ${prefix}user \
--password $userpasswd \
--user-principal-name ${prefix}user@$domain
# Microsoft 365 開発者プログラムの E5 ライセンスの ID を探します
az rest \
--method get \
--uri https://graph.microsoft.com/v1.0/subscribedSkus \
--query "value[].{skuId:skuId, skuPartNumber:skuPartNumber}[?contains(skuPartNumber,'DEVELOPERPACK_E5')]"
[
{
"skuId": "c42b9cae-ea4f-4ab7-9717-81576235ccac",
"skuPartNumber": "DEVELOPERPACK_E5"
}
]
# AD ユーザーのプロパティ（利用場所）を設定します
az rest \
--method patch \
--uri https://graph.microsoft.com/v1.0/users/$(az ad user show \
--id ${prefix}user@$domain \
--query objectId \
--output tsv) \
--body '{
"usageLocation": "JP"
}'
# AD ユーザーに E5 ライセンスを付与します
az rest \
--method post \
--uri https://graph.microsoft.com/v1.0/users/$(az ad user show \
--id ${prefix}user@$domain \
--query objectId \
--output tsv)/assignLicense \
--body '{
"addLicenses": [
{
"disabledPlans": [],
"skuId": "c42b9cae-ea4f-4ab7-9717-81576235ccac"
}
],
"removeLicenses": []
}'
# セキュリティグループを作成します
az ad group create \
--display-name ${prefix}-group \
--mail-nickname ${prefix}-group
# セキュリティグループにユーザーを追加します
az ad group member add \
--group ${prefix}-group \
--member-id $(az ad user list \
--display-name ${prefix}user \
--query [].objectId \
--output tsv)
# AVD のアプリケーショングループにセキュリティグループを登録します
az role assignment create \
--assignee $(az ad group show \
--group ${prefix}-group \
--query objectId \
--output tsv) \
--role "Desktop Virtualization User" \
--scope $(az desktopvirtualization applicationgroup show \
--resource-group ${prefix}-rg \
--name ${prefix}-dag \
--query id \
--output tsv)
# リソースグループに対して Virtual Machine Administrator Login または Virtual Machine User Login ロールをセキュリティグループに付与します
az role assignment create \
--assignee $(az ad group show \
--group ${prefix}-group \
--query objectId \
--output tsv) \
--role "Virtual Machine Administrator Login" \
--scope $(az group show \
--name ${prefix}-rg \
--query id \
--output tsv)
# Azure AD join していない PC からも AVD セッションホストにログインできるよう RDP プロパティを設定します
az desktopvirtualization hostpool update \
--resource-group ${prefix}-rg \
--name ${prefix}-hp \
--custom-rdp-property "targetisaadjoined:i:1"
# AVD のセッションホストで下記理由により「使用不可」状態となっている場合は、一度 VM を再起動してみてください
{
"healthCheckName": "DomainJoinedCheck",
"healthCheckResult": "HealthCheckFailed",
"additionalFailureDetails": {
"message": "SessionHost unhealthy: SessionHost is not joined to a domain",
"errorCode": -2147467259,
"lastHealthCheckDateTime": "2021-07-20T11:35:45.220726Z"
}
}
実施結果
Azure Virtual Desktop に Web クライアントでアクセスしました。
https://rdweb.wvd.microsoft.com/arm/webclient/index.html
先ほど作成した AD ユーザーでログインします。

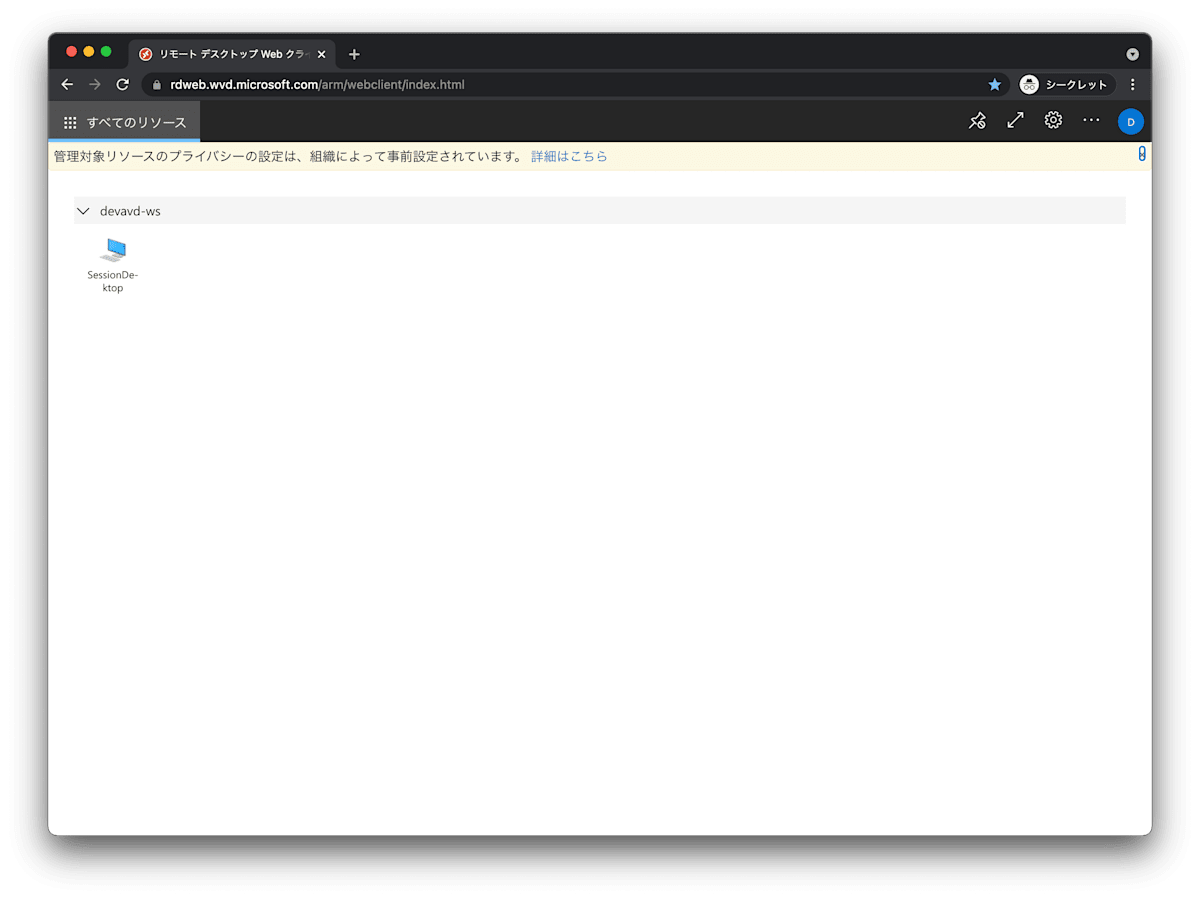

「SessionDe-ktop」をクリックし「許可」をクリックします。

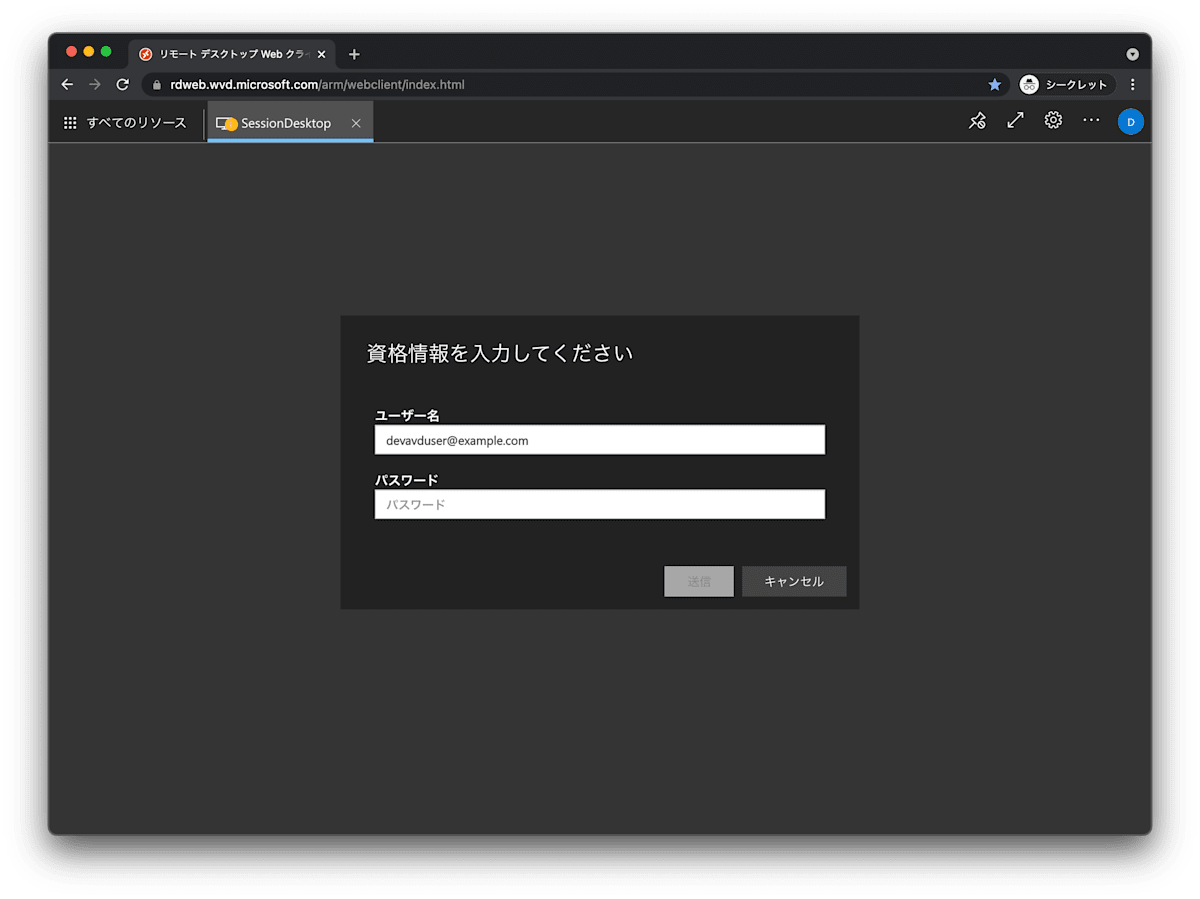

パスワードを入力して「送信」をクリックします。（＊ example.com はスクショ用に書き換えていますが、ユーザー名は変更の必要はありません）
初回はユーザープロファイルを作成するために多少時間がかかります。

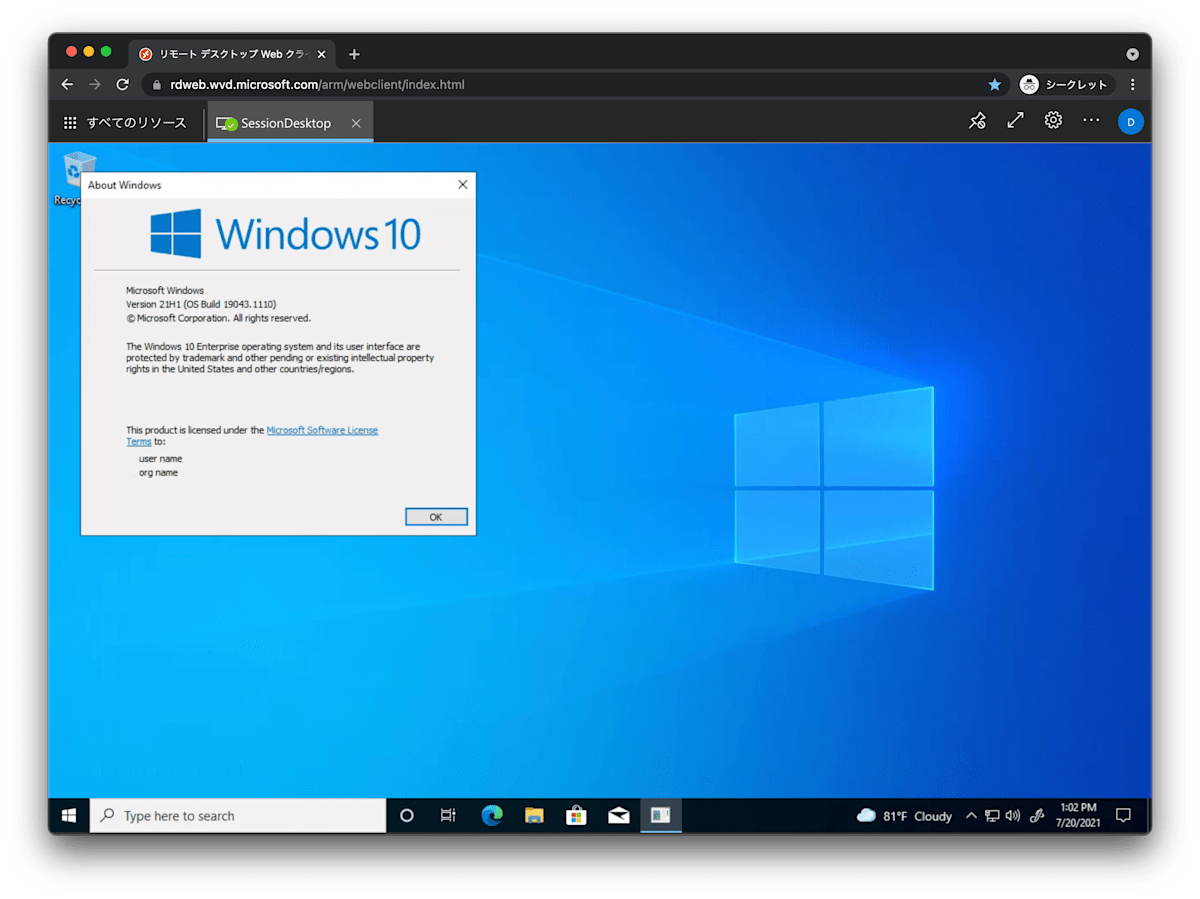

Azure Virtual Desktop (AVD) の Azure AD join で VM にログインできました。
参考
試しに作ったリソースを削除する場合は、下記のコマンドを参考にしてください。
bash
# リソースグループを削除します
az group delete \
--name ${prefix}-rg
# AVD のホストプールが残るので強制削除します
az desktopvirtualization hostpool delete \
--resource-group ${prefix}-rg \
--name ${prefix}-hp \
--force true
# もう一度リソースグループを削除します
az group delete \
--name ${prefix}-rg
# セキュリティグループを削除します
az ad group delete \
--group ${prefix}-group
# AD ユーザーを削除します
az ad user delete \
--id ${prefix}user@$domain
# Azure AD join したデバイスを探します（例）
az rest \
--method get \
--uri https://graph.microsoft.com/v1.0/devices \
--query "value[].{id:id, displayName:displayName}[?contains(displayName, '${prefix}-vm')]"
[
{
"displayName": "devavd-vm",
"id": "e490202d-648a-4d29-ab3a-37de0f2de61b"
}
]
# Azure AD join したデバイスを削除します（例）
az rest \
--method delete \
--uri https://graph.microsoft.com/v1.0/devices/e490202d-648a-4d29-ab3a-37de0f2de61b
下記は、参考サイトです。
General availability: Deliver a secure hybrid workplace with Azure Virtual Desktop and Windows 365
New ways to deliver a secure hybrid workplace with Azure Virtual Desktop and Windows 365
Deploy Azure AD joined virtual machines in Azure Virtual Desktop
