AWS IoT Core を用いて IoT デバイスから取得した情報でダッシュボードを構築するハンズオンをやってみた
AWS Hands-on for Beginners - AWS IoT Coreを用いてIoTデバイスから取得した情報でダッシュボードを構築する | AWS Webinar
上記ハンズオンをやってみて想定通り進められなかった部分を紹介します。
手順 02 でソースコードをダウンロードできなった
AWS-H4B_2024_IoT-Basic_RC_1.pdf
#1.2 ダミーデバイスとなるソースコードをダウンロード wget https://awsj-iot-handson.s3-ap-northeast-1.amazonaws.com/aws-iot-coreworkshop/dummy_client/device_main.py -O device_main.py
上記コマンドを実行したところ、403 エラーが発生してダウンロードできませんでした。
--2025-05-01 11:38:28-- https://awsj-iot-handson.s3-ap-northeast-1.amazonaws.com/aws-iot-coreworkshop/dummy_client/device_main.py
Resolving awsj-iot-handson.s3-ap-northeast-1.amazonaws.com (awsj-iot-handson.s3-ap-northeast-1.amazonaws.com)... 3.5.155.163, 52.219.162.230, 52.219.163.82, ...
Connecting to awsj-iot-handson.s3-ap-northeast-1.amazonaws.com (awsj-iot-handson.s3-ap-northeast-1.amazonaws.com)|3.5.155.163|:443... connected.
HTTP request sent, awaiting response... 403 Forbidden
2025-05-01 11:38:28 ERROR 403: Forbidden.
なお、ブラウザおよび CloudShell からはダウンロードできたので、今回はブラウザで閲覧できた以下の内容を device_main.py に書き込みました。
ソースコード
device_main.py
# Copyright Amazon.com, Inc. or its affiliates. All Rights Reserved.
# SPDX-License-Identifier: MIT-0
#
# Permission is hereby granted, free of charge, to any person obtaining a copy of this
# software and associated documentation files (the "Software"), to deal in the Software
# without restriction, including without limitation the rights to use, copy, modify,
# merge, publish, distribute, sublicense, and/or sell copies of the Software, and to
# permit persons to whom the Software is furnished to do so.
#
# THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED,
# INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A
# PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT
# HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER IN AN ACTION
# OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN CONNECTION WITH THE
# SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
from __future__ import absolute_import
from __future__ import print_function
import argparse
import json
import logging
import os
import random
import signal
import sys
import time
import traceback
from datetime import datetime
from awscrt import io, mqtt
from awsiot import iotshadow, mqtt_connection_builder
# - Overview -
# This sample shows 1) how to connect AWS IoT Core. 2) How to use AWS IoT
# Device Shadow
BASE_TOPIC = "data/"
DEFAULT_WAIT_TIME = 5
SHADOW_WAIT_TIME_KEY = "wait_time"
KEEP_ALIVE = 300
mqtt_connection = None
shadow_client = None
wait_time = DEFAULT_WAIT_TIME
device_name = None
logger = logging.getLogger()
handler = logging.StreamHandler(sys.stdout)
logger.addHandler(handler)
logger.setLevel(logging.INFO)
logging.basicConfig()
def arg_check():
"""
argument check
"""
logging.debug("start: arg_check")
parser = argparse.ArgumentParser()
parser.add_argument("--device_name", required=True,
help="[Must], AWS IoT Core Thing Name")
parser.add_argument("--endpoint", required=True,
help="[Must], AWS IoT endpoint URI")
parser.add_argument("--root_ca", required=False,
help="AWS IoT Core root ca file name with path")
parser.add_argument("--cert", required=False,
help="device cert file name with path")
parser.add_argument("--private", required=False,
help="private cert key file name with path")
parser.add_argument('--verbosity', choices=[x.name for x in io.LogLevel],
default=io.LogLevel.NoLogs.name, help='Logging level')
args = parser.parse_args()
log_level = getattr(io.LogLevel, args.verbosity, "error")
io.init_logging(log_level, 'stderr')
loglevel_map = [
logging.INFO, logging.INFO, logging.INFO,
logging.INFO, logging.INFO, logging.DEBUG,
logging.DEBUG]
logger.setLevel(loglevel_map[log_level])
logging.basicConfig()
cert_list = find_certs_file()
if args.root_ca is not None:
cert_list[0] = args.root_ca
if args.private is not None:
cert_list[1] = args.private
if args.cert is not None:
cert_list[2] = args.cert
logging.debug(cert_list)
file_exist_check(cert_list)
init_dict = {
"device_name": args.device_name,
"endpoint": args.endpoint,
"certs": cert_list
}
return init_dict
def file_exist_check(cert_list):
"""
Check the files exists
all certs must placed in ./certs directory
Parameters
----------
cert_list: Array
"""
for file in cert_list:
if not os.path.exists(file):
# if file not found, raise
logger.error("cert file not found:%s", file)
raise RuntimeError("file_not_exists")
def find_certs_file():
"""
Find the certificates file from ./certs directory
Returns
----------
file_list: Array
0: Root CA Cert, 1: private key, 2: certificate
"""
certs_dir = "./certs"
file_list = ["AmazonRootCA1.pem", "private.pem", "certificate.crt"]
for _, _, names in os.walk(certs_dir):
for file in names:
if "AmazonRootCA1.pem" in file:
file_list[0] = certs_dir + "/" + file
elif "private" in file:
file_list[1] = certs_dir + "/" + file
elif "certificate" in file:
file_list[2] = certs_dir + "/" + file
return file_list
def on_shadow_delta_updated(delta):
"""
callback for shadow delta update
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#update-delta-pub-sub-topic
Parameters
----------
delta: iotshadow.ShadowDeltaUpdatedEvent
"""
global wait_time
try:
logger.info("Received shadow delta event.")
if delta.state and (SHADOW_WAIT_TIME_KEY in delta.state):
value = delta.state[SHADOW_WAIT_TIME_KEY]
if value is None:
logger.info(" Delta reports that '%s' was deleted. Resetting defaults...", SHADOW_WAIT_TIME_KEY)
change_shadow_value(DEFAULT_WAIT_TIME)
return
else:
logger.info(" Delta reports that desired value is '%s'. Changing local value from '%s' to '%s'", value,
wait_time, value)
wait_time = value
change_shadow_value(wait_time)
except Exception as e:
exit_sample(e)
def on_update_shadow_accepted(response):
"""
callback for shadow update accepted
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#update-accepted-pub-sub-topic
Parameters
----------
response: iotshadow.UpdateShadowResponse
"""
logging.info("on_update_shadow_accepted")
logging.debug(response)
def on_update_shadow_rejected(error):
"""
callback for shadow update rejected
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#update-rejected-pub-sub-topic
Parameters
----------
error: iotshadow.ErrorResponse
"""
logging.error("on_update_shadow_rejected")
logging.error(" Update request was rejected. code:%s message:'%s'",
error.code, error.message)
def on_get_shadow_accepted(response):
"""
callback for get shadow accepted
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#get-accepted-pub-sub-topic
Parameters
----------
response: iotshadow.GetShadowResponse
"""
global wait_time
try:
logger.info("Finished getting initial shadow state.")
if response.state:
if response.state.delta:
value = response.state.delta.get(SHADOW_WAIT_TIME_KEY)
if value:
logger.info(" Shadow contains delta wait_time: '%s'", value)
logger.info(" Update local wait_time: '%s' to '%s'", wait_time, value)
wait_time = value
change_shadow_value(wait_time)
return
elif response.state.desired:
desired_value = response.state.desired.get(SHADOW_WAIT_TIME_KEY)
if desired_value:
wait_time = desired_value
logger.info(" Shadow contains desired wait_time '%s'", wait_time)
if not response.state.reported:
change_shadow_value(desired_value)
elif response.state.reported:
reported_value = response.state.reported.get(SHADOW_WAIT_TIME_KEY)
if reported_value:
wait_time = reported_value
logger.info(" Shadow contains reported wait_time: '%s'", wait_time)
unsubscribe_get_shadow_events()
except Exception as e:
exit_sample(e)
def on_get_shadow_rejected(error):
"""
callback for get shadow rejected
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#get-rejected-pub-sub-topic
Parameters
----------
error: iotshadow.ErrorResponse
"""
if error.code == 404:
logger.info("Thing has no shadow document. Creating with defaults...")
unsubscribe_get_shadow_events()
change_shadow_value(DEFAULT_WAIT_TIME)
else:
exit_sample("Get request was rejected. code:{} message:'{}'".format(
error.code, error.message))
def on_publish_update_shadow(future):
"""
callback for publish shadow update
https://docs.aws.amazon.com/ja_jp/iot/latest/developerguide/device-shadow-mqtt.html#update-pub-sub-topic
Parameters
----------
future: Future
"""
try:
future.result()
logger.info("Update request published.")
except Exception as e:
logger.error("Failed to publish update request.")
exit_sample(e)
def change_shadow_value(value):
"""
Update shadow reported state
Parameters
----------
value: int
"""
logger.info("Updating reported shadow to...")
new_state = iotshadow.ShadowState(
reported={SHADOW_WAIT_TIME_KEY: value}
)
request = iotshadow.UpdateShadowRequest(
thing_name=device_name,
state=new_state
)
future = shadow_client.publish_update_shadow(request, mqtt.QoS.AT_LEAST_ONCE)
future.add_done_callback(on_publish_update_shadow)
def unsubscribe_get_shadow_events():
"""
Un subscribe Shadow get events
"""
logger.info("un subscribe from get shadow events")
shadow_client.unsubscribe("$aws/things/{}/shadow/get/accepted".format(device_name))
shadow_client.unsubscribe("$aws/things/{}/shadow/get/rejected".format(device_name))
def device_main():
"""
main loop for dummy device
"""
global device_name, mqtt_connection, shadow_client
init_info = arg_check()
device_name = init_info['device_name']
iot_endpoint = init_info['endpoint']
rootca_file = init_info['certs'][0]
private_key_file = init_info['certs'][1]
certificate_file = init_info['certs'][2]
logger.info("device_name: %s", device_name)
logger.info("endpoint: %s", iot_endpoint)
logger.info("rootca cert: %s", rootca_file)
logger.info("private key: %s", private_key_file)
logger.info("certificate: %s", certificate_file)
# Spin up resources
event_loop_group = io.EventLoopGroup(1)
host_resolver = io.DefaultHostResolver(event_loop_group)
client_bootstrap = io.ClientBootstrap(event_loop_group, host_resolver)
mqtt_connection = mqtt_connection_builder.mtls_from_path(
endpoint=iot_endpoint,
cert_filepath=certificate_file,
pri_key_filepath=private_key_file,
client_bootstrap=client_bootstrap,
ca_filepath=rootca_file,
client_id=device_name,
clean_session=False,
keep_alive_secs=KEEP_ALIVE)
connected_future = mqtt_connection.connect()
shadow_client = iotshadow.IotShadowClient(mqtt_connection)
connected_future.result()
print("Check latest Shadow status")
get_accepted_subscribed_future, _ = shadow_client.subscribe_to_get_shadow_accepted(
request=iotshadow.GetShadowSubscriptionRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE,
callback=on_get_shadow_accepted)
get_rejected_subscribed_future, _ = shadow_client.subscribe_to_get_shadow_rejected(
request=iotshadow.GetShadowSubscriptionRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE,
callback=on_get_shadow_rejected)
# Wait for subscriptions to succeed
get_accepted_subscribed_future.result()
get_rejected_subscribed_future.result()
publish_get_future = shadow_client.publish_get_shadow(
request=iotshadow.GetShadowRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE)
# Ensure that publish succeeds
publish_get_future.result()
logger.info("Subscribing to Shadow Delta events...")
delta_subscribed_future, _ = shadow_client.subscribe_to_shadow_delta_updated_events(
request=iotshadow.ShadowDeltaUpdatedSubscriptionRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE,
callback=on_shadow_delta_updated)
# Wait for subscription to succeed
delta_subscribed_future.result()
logger.info("Subscribing to Shadow Update responses...")
update_accepted_subscribed_future, _ = shadow_client.subscribe_to_update_shadow_accepted(
request=iotshadow.UpdateShadowSubscriptionRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE,
callback=on_update_shadow_accepted)
update_rejected_subscribed_future, _ = shadow_client.subscribe_to_update_shadow_rejected(
request=iotshadow.UpdateShadowSubscriptionRequest(device_name),
qos=mqtt.QoS.AT_LEAST_ONCE,
callback=on_update_shadow_rejected)
# Wait for subscriptions to succeed
update_accepted_subscribed_future.result()
update_rejected_subscribed_future.result()
# Start sending dummy data
topic = BASE_TOPIC + device_name
logging.info("topic: %s", topic)
while True:
now = datetime.now().strftime('%Y-%m-%dT%H:%M:%S')
tmp = 20 + random.randint(-5, 5)
hum = 50 + random.randint(-10, 10)
payload = {"DEVICE_NAME": device_name, "TIMESTAMP": now, "TEMPERATURE": tmp, "HUMIDITY": hum}
logger.debug(" payload: %s", payload)
mqtt_connection.publish(
topic=topic,
payload=json.dumps(payload),
qos=mqtt.QoS.AT_LEAST_ONCE)
time.sleep(wait_time)
def exit_sample(msg_or_exception):
"""
Exit sample with cleaning
Parameters
----------
msg_or_exception: str or Exception
"""
if isinstance(msg_or_exception, Exception):
logger.error("Exiting sample due to exception.")
traceback.print_exception(msg_or_exception.__class__, msg_or_exception, sys.exc_info()[2])
else:
logger.info("Exiting: %s", msg_or_exception)
if not mqtt_connection:
logger.info("Disconnecting...")
mqtt_connection.disconnect()
sys.exit(0)
def exit_handler(_signal, frame):
"""
Exit sample
"""
exit_sample(" Key abort")
if __name__ == "__main__":
signal.signal(signal.SIGINT, exit_handler)
device_main()
手順 05 でエンドポイントを確認できる箇所が変わっていた

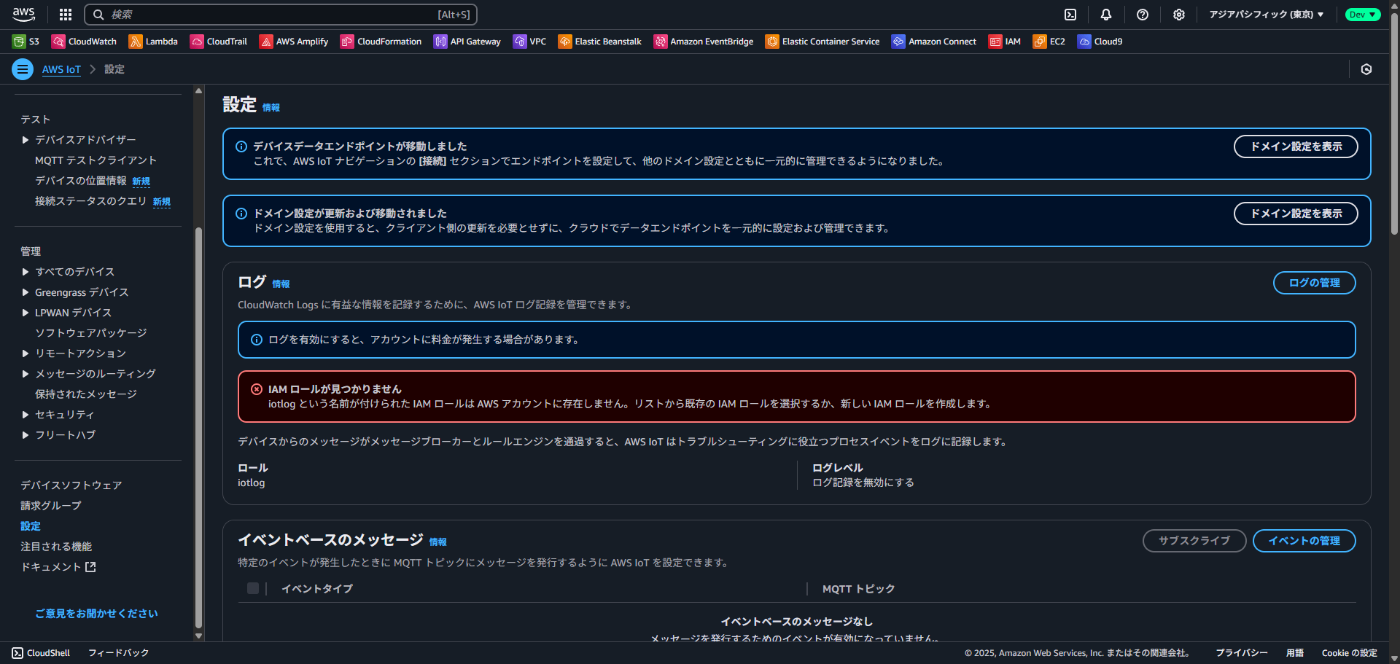

動画では IoT Core コンソール左ペインの「設定」から確認していましたが、本記事執筆時点では設定画面のコンソールには以下のメッセージが表示されていました。
ドメイン設定が更新および移動されました
ドメイン設定を使用すると、クライアント側の更新を必要とせずに、クラウドでデータエンドポイントを一元的に設定および管理できます。
ドメイン設定を表示をクリックしてドメイン設定を確認したところ、ドメイン名を確認できました。
これがエンドポイントとなります。
その他
動画の質に関しては以下の点が気になりました。
- 動画の音声と映像が合っていない箇所があった
- 動画内で同じ説明映像が 2 回つながっている箇所があった
- 動画の音声が一部切れている箇所があった
上記についてはアンケートからフィードバック済みなので、修正されることを期待しています。
まとめ
今回は AWS IoT Core を用いて IoT デバイスから取得した情報でダッシュボードを構築するハンズオンをやってみて想定通り進められなかった部分を紹介しました。
どなたかの参考になれば幸いです。
Discussion
