Cisco 4pin 電源のピンアサイン
始めに
最近Cisco891fを買ったんですけど、ACアダプター60Wとか1個1000円はしますよね、
1つだったらいいんですけど、5個買ったのでそれぞれACアダプターを使うのは馬鹿にならないです
そこで安定化電源を買ったのはいいものの、Cisco特有の4pinのピンアサインが全然見当たらなかったので書いておきます
ピンアサインはこれだ

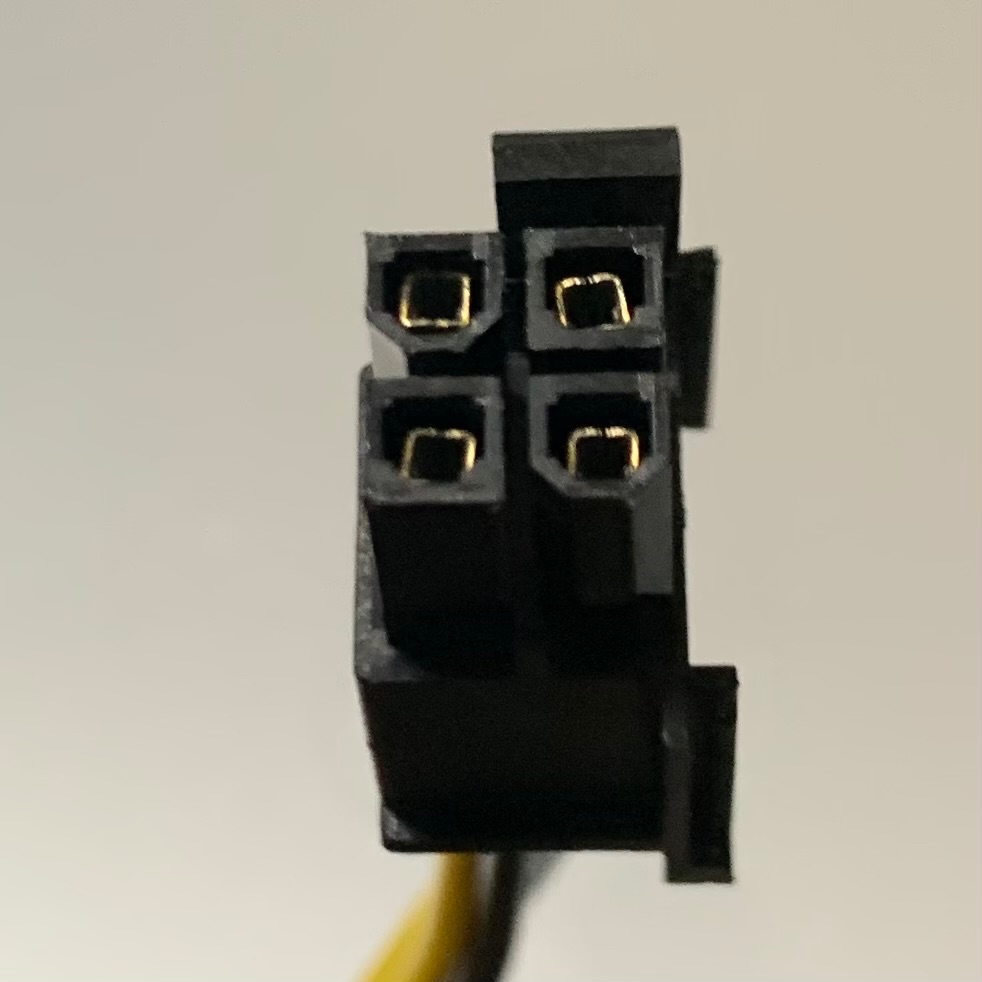

コネクタはよくある電源ユニットについてあるATX12Vをそのまま使うことができますが、ピン配列が違うので配線を入れ替える必要があります
| 爪 | 爪 |
|---|---|
| pin3: 12V | pin4: -53.5V |
| pin1: GND | pin2: -53.5V Return |
コネクタを爪を上に正面から見た時の表です
53.5VはPoE用で、僕は使ってません
参考
↑ここに書いてある表は違うので注意
P.S.

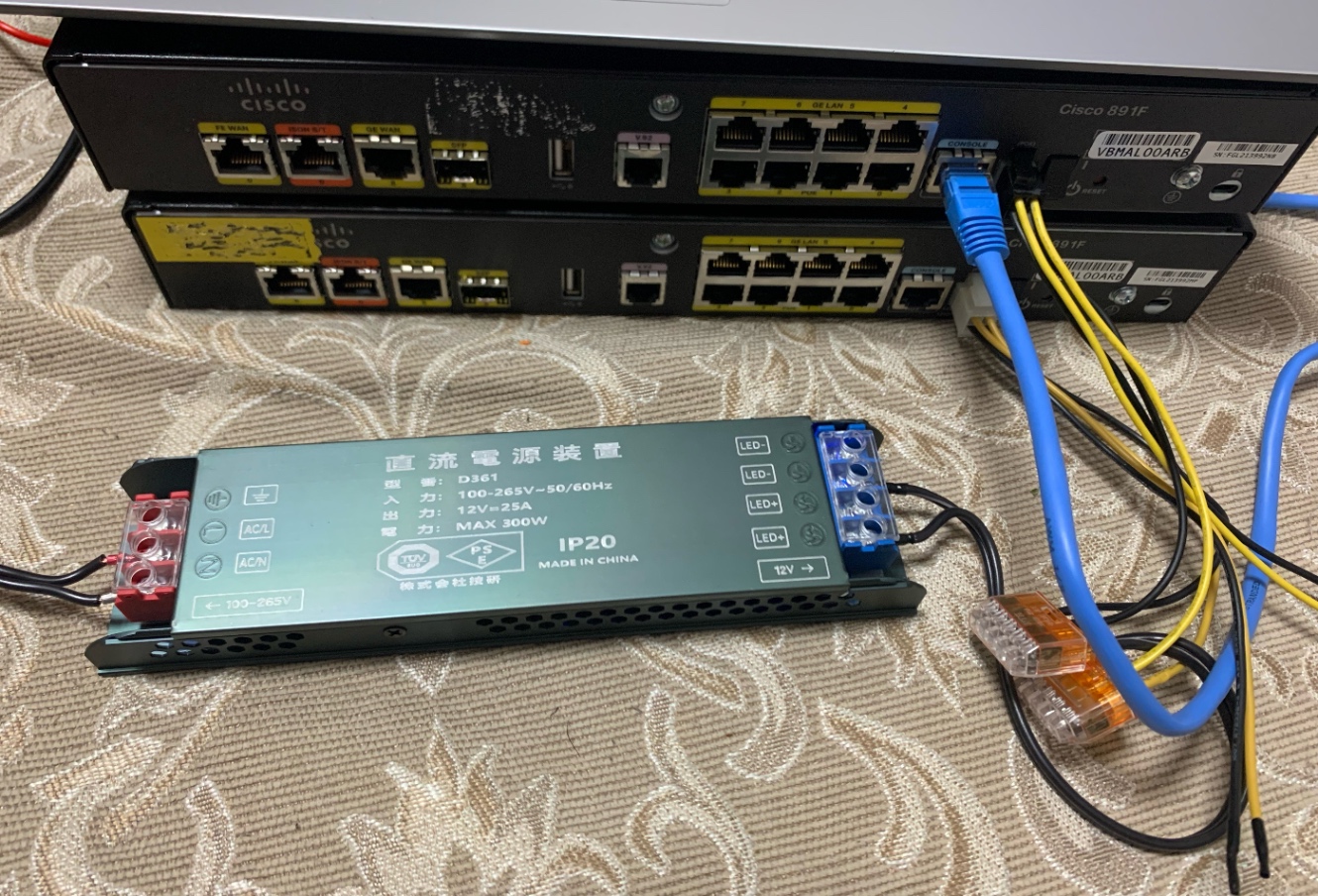

AC100V -> DC12V に変換する安定化電源です
このルータはPoE不使用時はMAX60Wなのでx5で300Wの電源です、ギリギリだけど
