AWS ネットワーク接続サービス

はじめに

本記事は、AWS Certified Solutions Architect - Professionalの第 1 分野: 複雑な組織に対応するソリューションの設計のネットワーク接続戦略を設計するに関連するAWSサービスの特徴やポイントのまとめです

対象知識

• AWS のグローバルインフラストラクチャ
• AWS ネットワークの概念 (Amazon VPC、AWS Direct Connect、AWS VPN、推移的
  ルーティング、AWS コンテナサービスなど)
• ハイブリッド DNS の概念 (Amazon Route 53 Resolver、オンプレミス DNS 統合など)
• ネットワークセグメンテーション (サブネット、IP アドレス指定、VPC 間の接続など)
• ネットワークトラフィックモニタリング

VPCエンドポイント

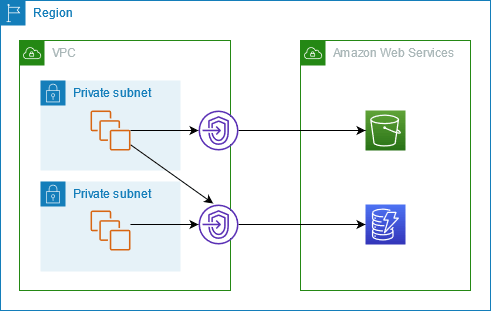

ゲートウェイエンドポイント

• VPCのサービス専用のゲートウェイをアタッチ
• 対象サービス：S3、DynamoDB
• 利用料金：発生しない
• 設定：ルートテーブルにゲートウェイへのルート設定が必要
• オンプレミス、別リージョンからアクセス
  • 直接的なアクセスはできない
  • プロキシサーバーを経由してアクセス
    • 高可用性：ELB、EC2 Auto Scalingを使用
• メリット：同一VPC内のEC2などからのアクセスであれば、コストが発生しない

インターフェイスエンドポイント

• VPCのサブネットにENIを作成、ENIのプライベートIPアドレスを使用してサービスにアクセス
• AWS PrivateLinkを利用してENIとサービスの間のプライベート接続を提供
• 対象サービス：S3、DynamoDBを含む数多くのサービス
• 利用料金：発生する
• 設定：インターフェイスエンドポイントが作成されるとDNS名が発行され、このDNSをサービスエンドポイントに指定
  • 高可用性：複数のAZのサブネットを指定
• オンプレミスからアクセス
  • プロキシサーバーを介する必要ない
• メリット：オンプレミスや他リージョンのVPCからのアクセスの場合、構成がシンプル

エンドポイントポリシー

• エンドポイントを使用したリクエストのアクションやリソースを絞る
• デフォルト：全てのリソース、アクションを許可

AWSクライアントVPN

• オンプレミスクライアントからVPCへのVPN接続が可能
• VPCを介したオンプレミスやインターネット、他のVPCへのOpenVPNベースのVPNクライアントを使用した安定なアクセスが可能

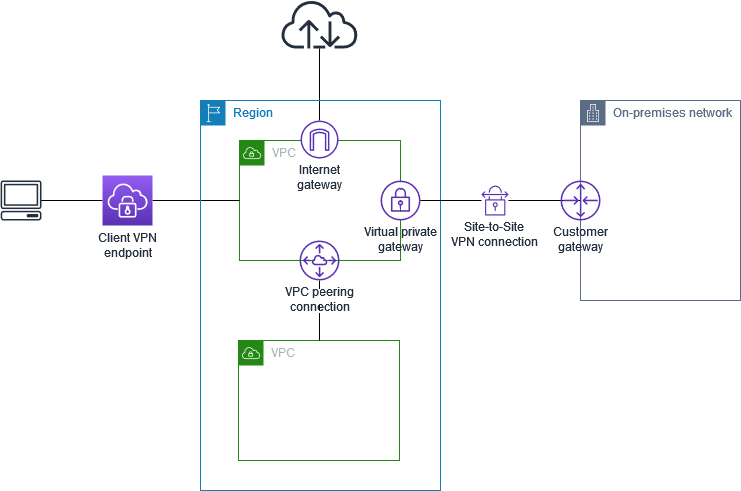

基本的なクライアント VPN アーキテクチャ

認証タイプ

• Active Directory認証（ユーザーベース）
  • AWS Managed Microsoft ADまたはAD Connectorを使用
• SSO（SAMLベースのフェデレーション、ユーザーベース）
  • IAM SAML IDプロバイダーを作成して、クライアントVPNエンドポイントの認証で指定
• 相互認証（証明書ペース）
  • AWS Certificate Managerにアップロードしたサーバー設計書とクライアント証明書を使用

接続ログ

CloudWatch Logに接続ログを記録

接続ハンドラ

接続時にLambda関数で任意のプログラムを実行して、接続の許可・拒否判定ロジックを実装できる

AWS Site-to-Site VPN

VPCに仮想プライベートゲートウェイをアタッチして、オンプレミスのルーターとIPSec(Internet Protocol Security)VPN接続が可能

仮想プライベートゲートウェイ

• ASN（Autonomous System Number、自律システム番号）を指定できる
• 指定しない場合：AWSのデフォルトASN（64512）が使用される

カスタマーゲートウェイ

• オンプレミス側のルータ
• 動的ルーティング：BGP（Border Gateway Protocol）ASNの指定が可能
• パブリックなASNがない場合：プライベートASN（64512~65534）を指定できる
• 認証（証明書ベースではない場合）
  • 事前共有キー：インターネットから接続可能なIPアドレスが必要
  • 証明書ベース：AWS Certificate Managerにプライベート証明書をインポートして指定可能

VPN接続

仮想プライベートゲートウェイとカスタマーゲートウェイのVPN接続を作成できる

VPN接続でサポートされている機能

• Internet Key Exchange バージョン2（IKEv2）：暗号化のための共通鍵を交換する
• NATトラバーサル（NAT-T）：オンプレミス側でNATルーターを介したVPN接続が可能
• デッドピア検出（DPD）
  • 接続先のデバイスが有効かどうか確認
  • デッドピアタイムアウトが発生した時のアクション：接続クリア(デフォルト)、再起動、何もしない

トンネル

• VPN接続を作成すると、仮想プライベートゲートウェイは２つのAZにそれぞれトンネルを作成（冗長性確保）
• パブリックIPアドレスを使用
• トンネルエンドポイントの置換発生：AWS Personal Health Dashboardに通知が送信される
• 認証：事前共有キー(Pre-Shared Key)は自動生成、特定の文字列を指定できる
• IKEネゴシエーションの開始
  • トンネルオプションから決定
  • デフォルト：カスタマーゲートウェイから開始
  • AWSから開始する場合
    • カスタマーゲートウェイにIPアドレスが必要
    • IKEv2のみでサポート

複数のSite-to-Site VPN接続

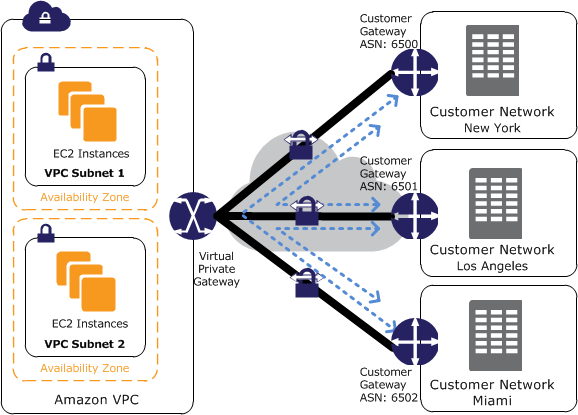

• VPN CloudHub
  • １つの仮想プライベートゲートウェイから、複数のカスタマーゲートウェイにVPN接続を作成
  • 各カスタマーゲートウェイには、個別のASNを使用する必要がある

冗長なSite-to-Site VPN接続

カスタマーゲートウェイデバイスとVPN接続を追加

ソフトウェアVPN

EC2インスタンスにソフトウェアVPNをセットアップ → インターネットゲートウェイ経由でVPN接続

• 使用ケース
  • 接続両端を完全にコントロールする必要がある
  • IPSec以外のVPNプロトコルが必要

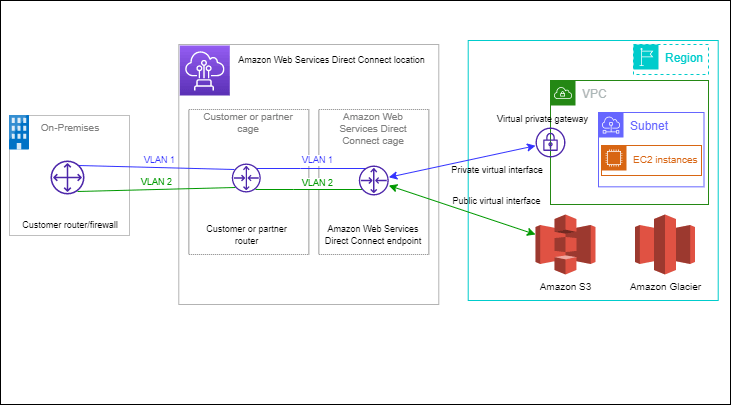

AWS Direct Connect（DX）

Customer Router から Direct Connectのルーター(DX Router)に、標準のイーサネット光ファイバーケーブルを介して接続するサービス

• 主要なコンポーネント：接続、仮想インターフェイス(VIF)

接続

専用接続

• 単一のアカウントに関連付けられた物理イーサネット接続
• ロケーション、ポートスピード（1Gbps、10Gbps、100Gbps）を指定して接続リクエストを作成
• DXロケーション事業者へのクロスコネクトのリクエストにLOA-CFA(Letter of Authorization and Connecting Facility Assignment)が必要

ホスト接続

• AWS Direct Connectパートナーが運用している物理イーサネット接続
• ロケーション、ポートスピード（50Mbps、100Mbps、200Mbps、300Mbps、400Mbps、500Mbps）を指定して接続リクエストを作成
• パートナーが接続設定したら、コンソールのConnectionに接続が表示されるので、ホスト接続の承諾をして受け入れる

仮想インターフェイス（VIF）

• Direct Connectを使用するには、仮想インターフェイスの作成が必要
• VIFを作成してVLANを生成
  • ホスト型仮想インターフェイス(ホスト VIF)：接続を作成したアカウントを他のアカウントのVIFで利用するため作成

プライベート仮想インターフェース

• VPCにアタッチされた仮想プライベートゲートウェイ、Direct Connect Gatewayに接続するVIF
• プライベートIPアドレスを使って接続
• Direct Connectと同じリージョンの仮想プライベートゲートウェイに接続
• Direct Connect Gatewayに接続して、異なるリージョンの仮想プライベートゲートウェイに接続（最大１０、それ以上はトランジット仮想インターフェイスを使用）
• オンプレミスのLinuxからEFSマウントターゲットにマウント可能

パブリック仮想インターフェース

• パブリックIPアドレスを使用してすべてのAWSパブリックサービス（S3、DynamoDBなど）にアクセス可能

トランジット仮想インターフェース

• Direct Connect Gatewayに関連付けられたTransit Gatewayにアクセス可能
• 1Gbps、2Gbps、5Gbps、10Gbpsの接続で使用可能

VPNバックアップのDirect Connect

• 障害時に、低い帯域幅になったとしてもコストを優先したい場合は、VPNバックアップを使用した構成が検討できる
• Direct Connect で 1Gbpsを超える速度で使用する構造では非推奨（VPNトンネルでは最大1.25Gbpsがサポートされるので）

回復性レベル

Direct Connectのみで冗長化を実現：接続作成時に「接続ウィザード」を使用

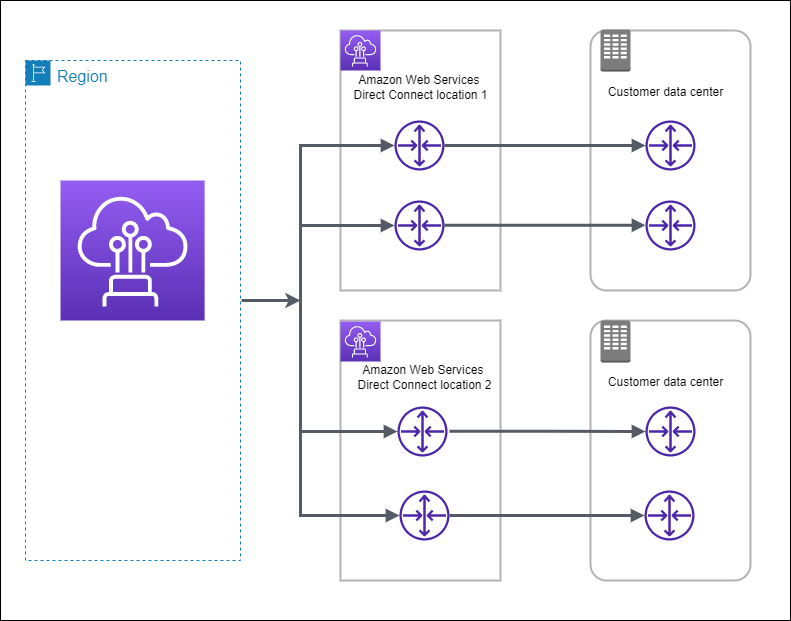

最大回復性

• 回復可能な障害：デバイス、接続、ロケーション
• 重大でクリティカルなワークロード向け

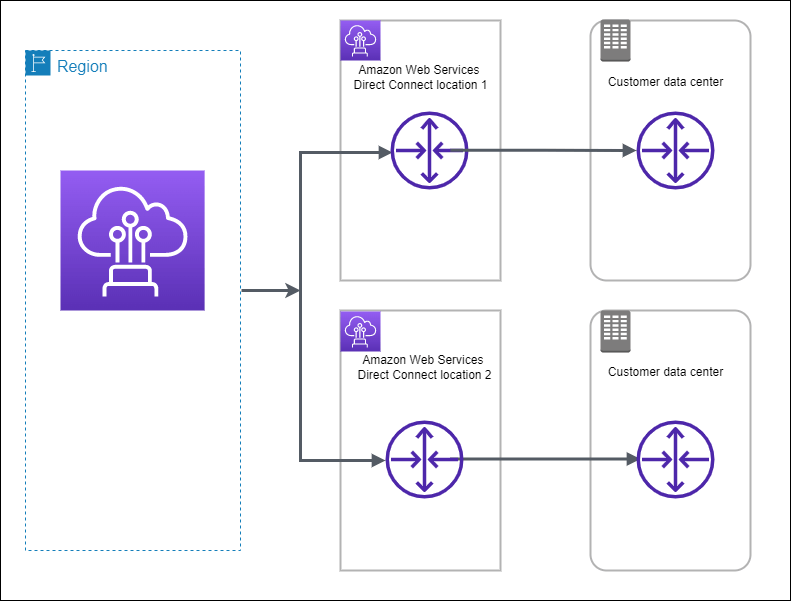

高い回復性

• 回復可能な障害：デバイス、接続、ロケーション
• ロケーションの障害が発生した際には冗長化は失われる
• クリティカルなワークロード向け

開発とテスト

• 回復可能な障害：デバイス、接続
• 開発およびテスト環境向け

LAG（Link Aggregation Group）

• 複数の専用接続を集約して１つの接続として扱えるようにする論理インターフェース
• 1Gbps、10Gbps、100Gbpsのみ

Direct Connectの料金

• ポート時間：容量と接続タイプによって時間料金が決まる
• データ転送
  • プライベートVIF：AWSアカウントに課金
  • パブリックVIF：リソース所有者に対して計算

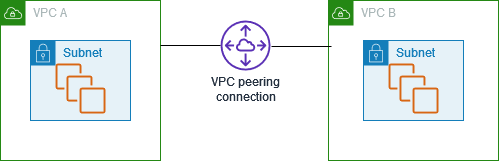

VPCピア接続

• VPCが他のVPCとの接続をプライベートネットワークで行う
• 異なるアカウント、リージョンでもピア接続を作成できる
• ピア作成後、ルートテーブルにピア接続をターゲットとする送信先ルートを作成
• VPCを複数アカウントで共有したいだけの場合：RAM（Resource Access Manager）でサブネットを他アカウントと共有して共有VPNとして使用

AWS Transit Gateway

• 最大5000のVPCやオンプレミス環境の接続を簡素化
• Transit Gatewayをカスタマーゲートウェイ間でVPN接続が作成可能
• それぞれのアタッチメントにルートテーブルが関連付ける

VPCアタッチメント

• Transit Gatewayにトラフィックを送信するには、同じAZにアタッチメントが必要
• リソースが複数のAZに渡ってデプロイされているのであれば、リソースと同じAZにアタッチメントを作成（サブネットはリソースと同じである必要はない）
• VPCアタッチメントにTransit Gatewayルートテーブルを関連付けてルートを設定

VPN接続

• Transit Gatewayに対して、オンプレミスのカスタマーゲートウェイとVPN接続が可能
  • アタッチメントタイプを「VPN」として作成
• VPN接続に対してのルートをTransit Gatewayで制御
• 複数のVPN接続を作成して、ECMP（Equal Cost Multipath）を接続間で有効可能
• ネットワークトラフィックが複数パスに負荷分散されて、帯域幅を広げる

Direct Connectトラフィック仮想インターフェイス

• Direct Connect GatewayにTransit Gatewayをアタッチ可能
• １つのDirect Connect仮想インターフェイスで複数のVPN接続を管理可能

Transit Gatewayピアリング接続

• 異なるリージョンでTransit Gatewayを介した接続ができる
• Transit Gatewayを他のアカウントと共有：RAMで指定したアカウントのVPCにアタッチメントを作成

Transit Gateway Network Manager

• ネットワークの視覚化、モニタリング
• Transit Gatewayを介した接続のルート分析：ルートアナライザーを使用

Global Accelerator連携のVPN高速化

• VPN接続作成時に、「アクセラレーション」を有効 → 「Acceleratedサイト間VPN」を使用
• VPN接続にエッジロケーションのGlobal Acceleratorを使用 → VPN接続のパフォーマンス、ネットワークの安定性を向上

AWS Route53

Route53プライベートホストゾーン

• VPC内のDNSとして名前解決できる
• プライベートホストゾーンを作成して、VPCを指定するだけで作れる
• 複数のVPCで使用できる

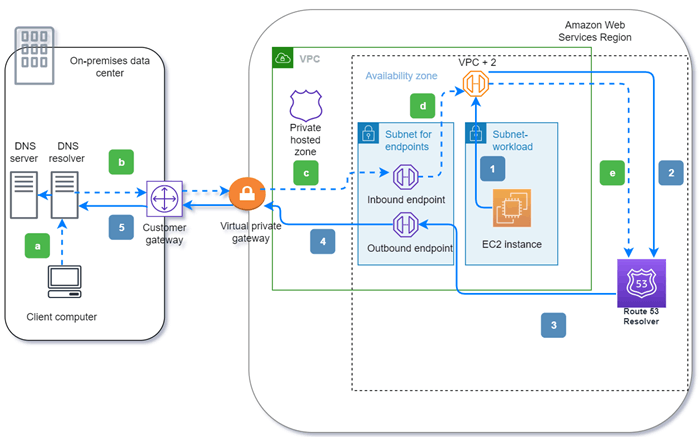

Route53 Resolver

• オンプレミスのハイブリッドな双方向のDNSアクセス実現
• インバウンド・アウトバウンドエンドポイントはサブネットを指定して作成
• サブネットのCIDRからIPアドレスが設定される

インバウンドエンドポイント

• オンプレミスのDNSサーバーから転送する先としてIPアドレスを指定
• オンプレミスからRoute53プライベートホストゾーンに対してのDNSクエリを使用できる

アウトバウンドエンドポイント

• VPCから他のネットワークに対してのDNSクエリを使用できる
• オンプレミスDNSサーバーのIPアドレスとポートを指定

アウトバウンドルール

• RAM（Resource Access Manager）を使用して他のアカウントのVPCに共有
