FS.COM S5860-20SQ
minamikMgmtからWebインターフェイスに繋ぐ際の初期IPは192.168.1.1
DHCPは動いていない。
minamikWebインターフェイス上でのスタッキングの設定は
Config > Further > VSU Settings
minamik2台それぞれでVSUセッティングをする。
スタッキングポートはこのタイミングで指定。
その際、Device IDは1と2で振り分ける。
スタッキングポートを結線する。
minamik再起動かかる。
ここで罠。
- 強制的にFactory Resetされる
- パスワード初期値に戻る
- Mgmtの192.168.1.1が削除され、IP割り当てなしになる
minamikその為、ここでConsoleからMgmtにIP割り当てし直しが発生。
minamik% ls -l /dev/tty.*
crw-rw-rw- 1 root wheel 9, 4 Mar 9 10:52 /dev/tty.Bluetooth-Incoming-Port
crw-rw-rw- 1 root wheel 9, 0 Mar 9 10:51 /dev/tty.debug-console
crw-rw-rw- 1 root wheel 9, 6 Mar 12 13:47 /dev/tty.usbserial-AK05TKUW
crw-rw-rw- 1 root wheel 9, 2 Mar 9 10:51 /dev/tty.wlan-debug
% screen /dev/tty.usbserial-AK05TKUW
FS>
FS> enable
FS#
FS# configure terminal
FS(config)# show ip interface
Mgmt 1/0
IP interface state is: UP
IP interface type is: BROADCAST
IP interface MTU is: 1500
IP address is:
No address configured
IP address negotiate is: OFF
Forward direct-broadcast is: OFF
ICMP mask reply is: ON
Send ICMP redirect is: ON
Send redirect drop is: OFF
Send ICMP unreachable is: ON
DHCP relay is: OFF
Fast switch is: ON
Help address is:
Proxy ARP is: OFF
ARP packet input number: 0
Request packet : 0
Reply packet : 0
Unknown packet : 0
TTL invalid packet number: 0
ICMP packet input number: 0
Echo request : 0
Echo reply : 0
Unreachable : 0
Source quench : 0
Routing redirect : 0
Mgmt 2/0
IP interface state is: DOWN
IP interface type is: BROADCAST
IP interface MTU is: 1500
IP address is:
No address configured
IP address negotiate is: OFF
Forward direct-broadcast is: OFF
ICMP mask reply is: ON
Send ICMP redirect is: ON
Send redirect drop is: OFF
Send ICMP unreachable is: ON
DHCP relay is: OFF
Fast switch is: ON
Help address is: 0.0.0.0
Proxy ARP is: OFF
ARP packet input number: 0
Request packet : 0
Reply packet : 0
Unknown packet : 0
TTL invalid packet number: 0
ICMP packet input number: 0
Echo request : 0
Echo reply : 0
Unreachable : 0
Source quench : 0
Routing redirect : 0
FS(config)# interface Mgmt 1/0
FS(config-if-Mgmt 1/0)# no switchport
FS(config-if-Mgmt 1/0)# ip address 192.168.250.1 255.255.255.0
FS(config-if-Mgmt 1/0)# interface Mgmt 2/0
FS(config-if-Mgmt 2/0)# no switchport
FS(config-if-Mgmt 2/0)# ip address 192.168.250.2 255.255.255.0
FS(config-if-Mgmt 2/0)# show ip interface
Mgmt 1/0
IP interface state is: UP
IP interface type is: BROADCAST
IP interface MTU is: 1500
IP address is:
192.168.250.1/24 (primary)
IP address negotiate is: OFF
Forward direct-broadcast is: OFF
ICMP mask reply is: ON
Send ICMP redirect is: ON
Send redirect drop is: OFF
Send ICMP unreachable is: ON
DHCP relay is: OFF
Fast switch is: ON
Help address is:
Proxy ARP is: OFF
ARP packet input number: 777
Request packet : 776
Reply packet : 1
Unknown packet : 0
TTL invalid packet number: 0
ICMP packet input number: 0
Echo request : 0
Echo reply : 0
Unreachable : 0
Source quench : 0
Routing redirect : 0
Mgmt 2/0
IP interface state is: DOWN
IP interface type is: BROADCAST
IP interface MTU is: 1500
IP address is:
192.168.250.2/24 (primary)
IP address negotiate is: OFF
Forward direct-broadcast is: OFF
ICMP mask reply is: ON
Send ICMP redirect is: ON
Send redirect drop is: OFF
Send ICMP unreachable is: ON
DHCP relay is: OFF
Fast switch is: ON
Help address is:
Proxy ARP is: OFF
ARP packet input number: 40
Request packet : 40
Reply packet : 0
Unknown packet : 0
TTL invalid packet number: 0
ICMP packet input number: 0
Echo request : 0
Echo reply : 0
Unreachable : 0
Source quench : 0
Routing redirect : 0
これで仮にMgmt 1/0が192.168.250.1になったので、ブラウザからアクセス可能かどうか確認。
Device ID 2の方のMgmtを使いたい場合は、Mgmt 2/0にもIPをセットしておく。

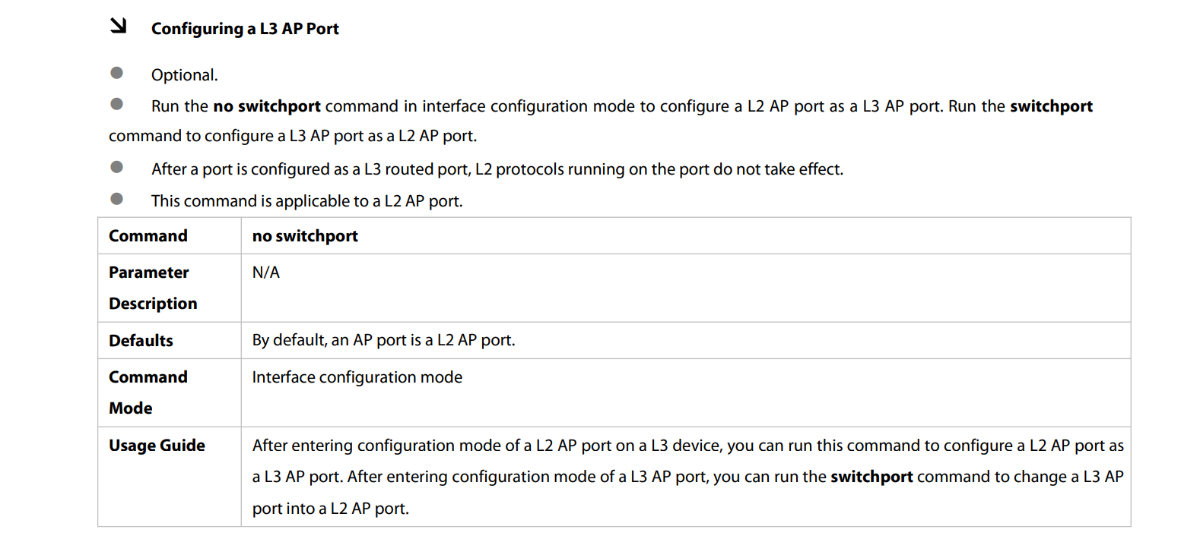

minamikno switchportがなんかエラー吐く。効いてない気がするが、Webブラウザからアクセスはできてる。
予想

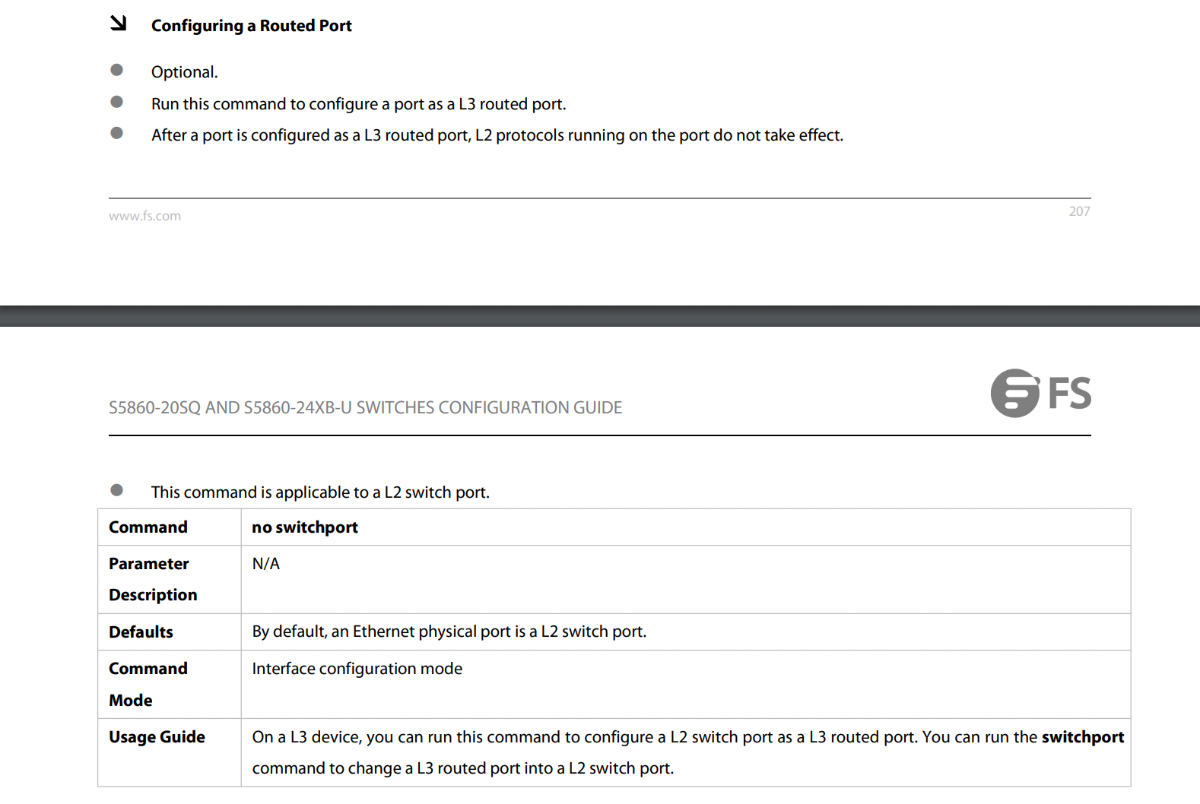

no switchngport は、L2のポートをL3にするものっぽいが、スタッキング用のファクトリーリセット時にMgmtが既にL3になってた説？
p212付近
minamikとりあえず各Mgmtには指定したIPでアクセスできる。
隣のデバイスのMgmtのIPを叩いてもアクセスできないので、同じVLANでルーティングされてるとかはなさそう。
minamikスタッキングはちゃんてできてるっぽい。
どっちのMgmtに繋いでも、同じ状態の管理インターフェイスが出る。
設定内容も共通になっている。
