月でGISする

はじめに

同僚が月のデータを使って面白い画面を作っていた

https://qiita.com/satoshi7190/items/2d195f26ca55fcdd14e7

天地人という会社がMapbox GL JSで月を表現していた
https://moon.compass.tenchijin.co.jp/

なんだかおもしろそう
月のデータの実験かねて、ここはひとつ、これらを混ぜたような表現ができるWebGISを作ってみよう

材料

• 表面: https://astrogeology.usgs.gov/search/map/Moon/LRO/LROC_WAC/Lunar_LRO_LROC-WAC_Mosaic_global_100m_June2013
• DEM: https://pgda.gsfc.nasa.gov/products/54
• クレーターの名前: https://planetarynames.wr.usgs.gov/Page/MOON/target

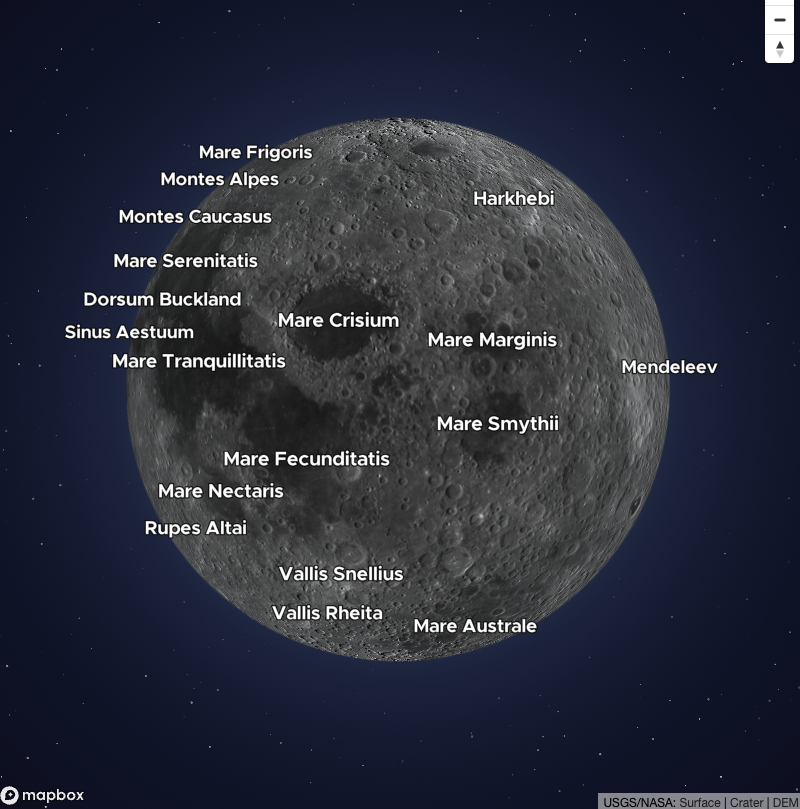

Moon Viewer (できたもの)

https://kanahiro.github.io/moon-viewer

globe viewで月をつくれた、クレーターの名前もあるよ
月のDEMを用いた3次元表現

いいんじゃない？

データのパイプライン

かんたんに

• 表面:
  • Reprojection: Equidistant Cylindrical → latlon
  • tiling: GeoTIFF → MBTIles -> PMTiles
• DEM:
  • Reprojection: latlon → EPSG:3857
  • Rgbify: DEM → TerrainRGB
  • tiling: GeoTIFF → MBTiles → PMTiles

所感

• 月であっても位置は経緯度など、GISっぽい考え方で表現される
  • 経緯度というと地球ではEPSG:4326だが、前提とする楕円体が違うのであえてlatlonと表記しています
  • とはいえ、経緯度のデータであれば、ウェブメルカトルに変換・タイル化は可能
• TerrainRGBは通常、下限=-10000m、分解能0.1mだが、元データがUint16のm単位整数値なので、0.1mにする意味がなく、また下限は-20000mないと足らないので、そういう作り方をしている
• Mapbox GL JSは地形・globe表現に長けているが、なんだかカメラの制御がなんかおかしくなる（±60度以上の領域でDEMが存在しないのが原因な気はする）
