WebRTC (旧)Insertable Streams と ScriptTransform の相互通信実験

2023/09/09に公開
WebRTC
tech

WebRTC Insertable Stream とは

WebRTCで映像や音声のエンコード済みのデータを取得、加工できる仕組み。エンコード後、パケット分割前のデータを操作することができるため、主にEnd-to-End Encryptionの用途で使われる。

非標準の(旧)Insertabe Streamと、現在標準化プロセスに乗っている(現)Insertable Streamである「WebRTC Encoded Transform」がある。

(旧)Insertable Stream のおさらい

Chromeでサポートされている。

使い方

(1) RTCPeerConnection のインスタンスを作る際に、オプションを指定

let peer = new RTCPeerConnection({ encodedInsertableStreams: true });

(2) 送信側の対応

  • RTCRtpSender.createEncodedStreams() で ReadableStream と WritableStreamを取り出す
  • 変換処理を挟み込む
function setupSenderTransform(sender) {
  const senderStreams = sender.createEncodedStreams();
  const readableStream = senderStreams.readable;
  const writableStream = senderStreams.writable;

  const transformStream = new TransformStream({
    transform: encodeFunction, // 用意した変換関数を指定
  });

  // 変換を挟んで、readableStreamとwritableStreamを接続
  readableStream
    .pipeThrough(transformStream)
    .pipeTo(writableStream);
}

// RTCRtpSenderを取得し、変換関数をセットアップする
peer.getSenders().forEach(setupSenderTransform);

(3) 受信側の指定

  • RTCRtpReceiver.createEncodedStreams() で ReadableStream と WritableStreamを取り出す
  • 変換処理を挟み込む
function setupReceiverTransform(receiver) {
  const receiverStreams = receiver.createEncodedStreams();
  const readableStream = receiverStreams.readable;
  const writableStream = receiverStreams.writable;

  const transformStream = new TransformStream({
    transform: decodeFunction, // 用意した逆変換関数を指定
  });

  // 逆変換を挟んで、readableStreamとwritableStreamを接続
  readableStream
    .pipeThrough(transformStream)
    .pipeTo(writableStream);
}

// RTCPeerConnection.ontrack()イベント等でRTCRtpReceiverを取得し、変換関数をセットアップする
peer.ontrack = function (evt) {
  setupReceiverTransform(evt.receiver);
}

Workerの利用

  • 変換処理をメインスレッドで行うことも可能
  • 変換処理をWorkerスレッドで行うことも可能
    • 重い処理の場合は、Workerスレッドで行うことが推奨
    • メインスレッドで readableStream, writableStreamを取得し、workerスレッドに渡して利用する

GitHub Pagesで試す

  • Chrome m86以上で、https://mganeko.github.io/webrtc_insertable_demo/insertable_stream.html にアクセス
  • [Start Video]ボタンをクリックし、カメラから映像を取得
    • 左に映像が表示される
    • [use Audio]がチェックされていると、マイクの音声も取得
  • [Connect]ボタンをクリック
    • ブラウザの単一タブ内で2つのPeerConnectionの通信が確立
    • 右に受信した映像が表示される
  • ストリームデータの加工
    • 左の[XOR Sender data]をチェックすると、送信側でストリームのデータを加工
    • 右の[XOR Receiver data]をチェックすると、受信側でストリームのデータを逆加工
    • どちらも加工しない、あるいは加工する場合のみ、正常に右の映像が表示できる
    • ※映像の乱れや回復が反映されるまで、時間がかかることがあります

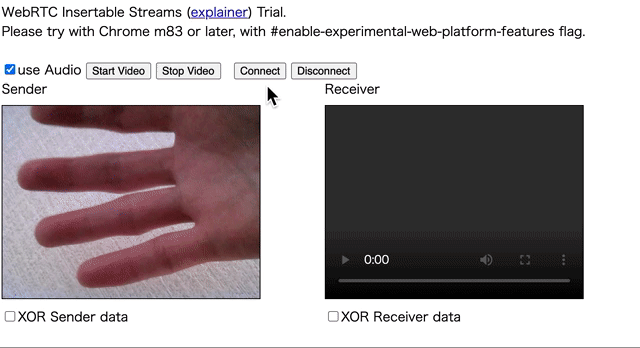

Chromeの例

demo画像

参考

ScriptTransform とは

2023年9月現在、WebRTCの仕様の標準化検討中の仕様で、Safari 15.4〜、Firefox 117〜 でサポート。

旧Insertable Streamとは異なり、Workerの利用が前提となっている。

使い方

(1) RTCPeerConnection のインスタンスを作る際に、オプションを指定

let peer = new RTCPeerConnection({ encodedInsertableStreams: true });

(2) 送信側の対応

  • 変換処理を行う、workerを用意する
  • RTCRtpScriptTransformのインスタンスを生成し、RTCRtpSenderに設定する
// --- workerを読み込む ---
const worker = new Worker('ワーカーのjsファイル名', {name: '適切な名前'});

function setupSenderTransform(sender) {
  sender.transform = new RTCRtpScriptTransform(worker, {operation: 'encode'}); // workerのイベントを呼び出す
  return;
}

// RTCRtpSenderを取得し、変換関数をセットアップする
peer.getSenders().forEach(setupSenderTransform);

workerの例

// ScriptTransform利用時のイベント
onrtctransform = (event) => {
  const transformer = event.transformer;
  const readable = transformer.readable;
  const writable = transformer.writable;

  if (transformer.options.operation === "encode") {
    const transformStream = new TransformStream({
      transform: encodeFunction,  // 用意した変換関数を指定
    });

    // 変換を挟んで、readableStreamとwritableStreamを接続
    readable
      .pipeThrough(transformStream)
      .pipeTo(writable);
  }
  else if (transformer.options.operation === "decode") {
    const transformStream = new TransformStream({
      transform: decodeFunction,  // 用意した逆変換関数を指定
    });

    // 逆変換を挟んで、readableStreamとwritableStreamを接続
    readable
      .pipeThrough(transformStream)
      .pipeTo(writable);
  }
}

(3) 受信側の指定

  • 変換処理を行う、workerを用意する
  • RTCRtpScriptTransformのインスタンスを生成し、RTCRtpReceiverに設定する
// --- workerを読み込む ---
const worker = new Worker('ワーカーのjsファイル名', {name: '適切な名前'});

function setupReceiverTransform(sender) {
  sender.transform = new RTCRtpScriptTransform(worker, {operation: 'decode'}); // workerのイベントを呼び出す
  return;
}

// RTCPeerConnection.ontrack()イベント等でRTCRtpReceiverを取得し、変換関数をセットアップする
peer.ontrack = function (evt) {
  setupReceiverTransform(evt.receiver);
}

GitHub Pagesで試す

  • Safari 16.xか、Firefox117以上で https://mganeko.github.io/webrtc_insertable_demo/script_transform.html にアクセス
  • [Start Video]ボタンをクリックし、カメラから映像を取得
    • 左に映像が表示される
    • [use Audio]がチェックされていると、マイクの音声も取得
  • [Connect]ボタンをクリック
    • ブラウザの単一タブ内で2つのPeerConnectionの通信が確立
    • 右に受信した映像が表示される
  • ストリームデータの加工
    • 左の[XOR Sender data]をチェックすると、送信側でストリームのデータを加工
    • 右の[XOR Receiver data]をチェックすると、受信側でストリームのデータを逆加工
    • どちらも加工しない、あるいは加工する場合のみ、正常に右の映像が表示できる
    • ※映像の乱れや回復が反映されるまで、時間がかかることがあります

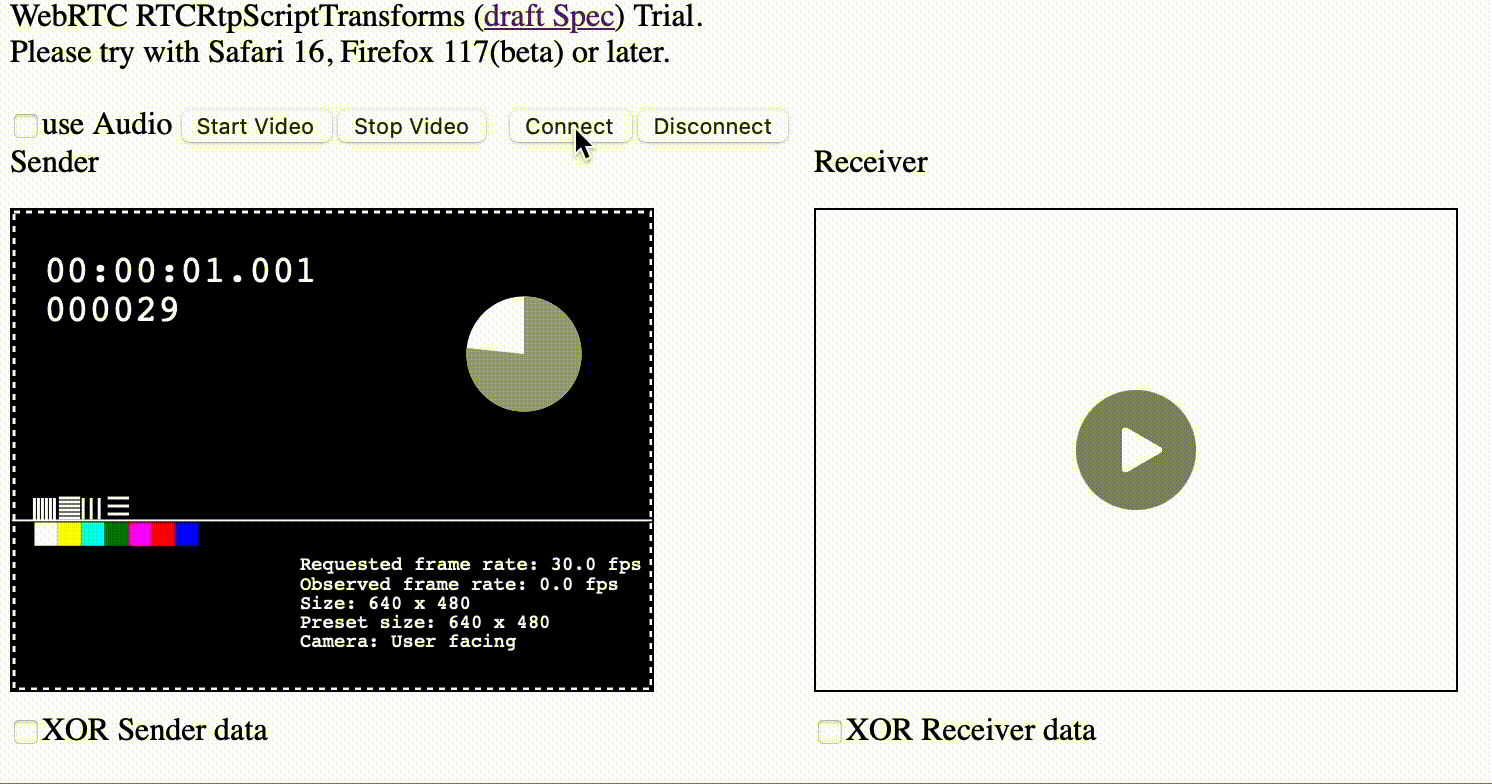

Safariの例

demo画像2

相互通信のテスト

新旧Insertable StreamはAPIは違うものの、やっていることは同等なので、通信の互換性はあるはず。そこで相互通信のテストを実施。

概要

  • 通信方式 ... P2P
  • シグナリング ... Ayame-Laboを利用
  • sender ... 送信側。カメラ映像を取得して送信
  • receiver ... 受信側。映像を受信して送信
  • 簡易暗号化 ... データをXORでビット反転
    • チェックボックスで、ビット反転をon/offする
    • sender/receiverの双方がon、または双方がoffの場合に正常に通信できる

GitHub Pagesで試す

ScriptTransformがサポートされている場合はそちらを利用（Safari/Firefoxの場合）、createEncodedStreams（旧Insertable Stream）がサポートされている場合はそれを利用する（Chromeの場合）。

  • 送信側 sender をブラウザで開く
    • RoomID を指定
    • [Start Video]ボタンをクリックし、カメラから映像を取得
      映像が表示される
      • [use Audio]がチェックされていると、マイクの音声も取得
    • [Connect]ボタンをクリック
      • Ayame-Laboに接続、シグナリング待ち
  • 受信側 receiver
    • RoomID を指定
    • [Connect]ボタンをクリック
      • Ayame-Laboに接続、シグナリング開始
    • P2P通信が確立し、受信した映像が表示される
  • ストリームデータの加工
    • 送信側の[Sender XOR Simple Encryption]をチェックすると、送信側でストリームのデータを加工
    • 受信側の[Receiver XOR Simple Decryption]をチェックすると、受信側でストリームのデータを逆加工
    • どちらも加工しない、あるいは加工する場合のみ、正常に受信映像が表示できる

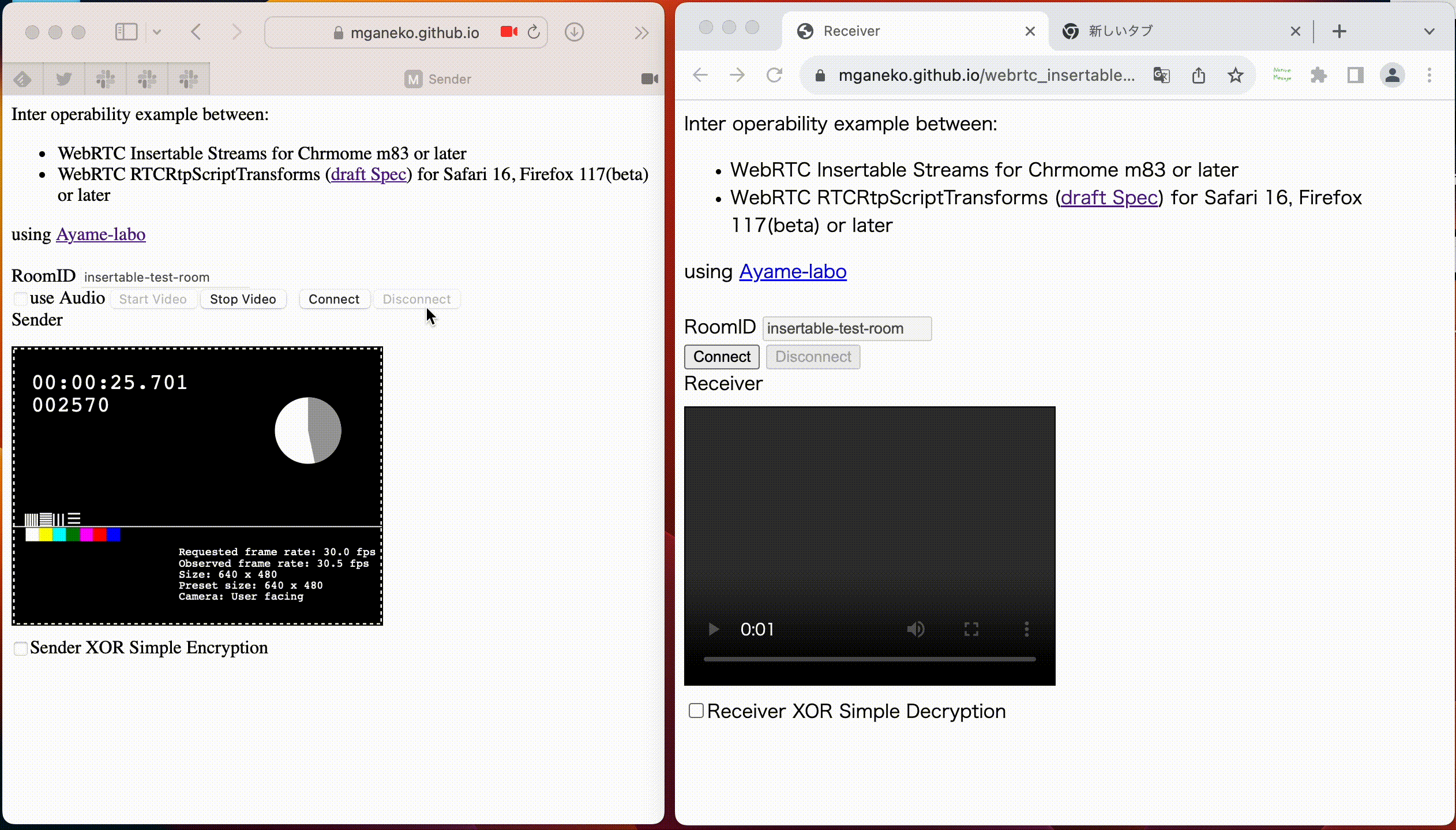

Sender:Safari → Reciever:Chrome の例

demo画像3

GitHub でコードを見る

リポジトリ mganeko/webrtc_insertable_demo
