Raspberry Pi の GPIO にピンヘッダーを固定する
Raspberry Pi で 手軽に GPIO を制御するため、基板上面にピンヘッダーを取り付けます。HACKDAY.IOの記事を参考にしたハンダを使わない固定方法です。
※ピンヘッダー実装済の Raspberry Pi を購入した場合、本作業は不要です。
🛠️ 事前準備
デバイスやソフトウェアは以下を用いる。
- 🍇 Raspberry Pi Zero 2 W
- 🧵 ナイロンワイヤー（４号）
- 🔩 ピンヘッダー
1. 基板の用意

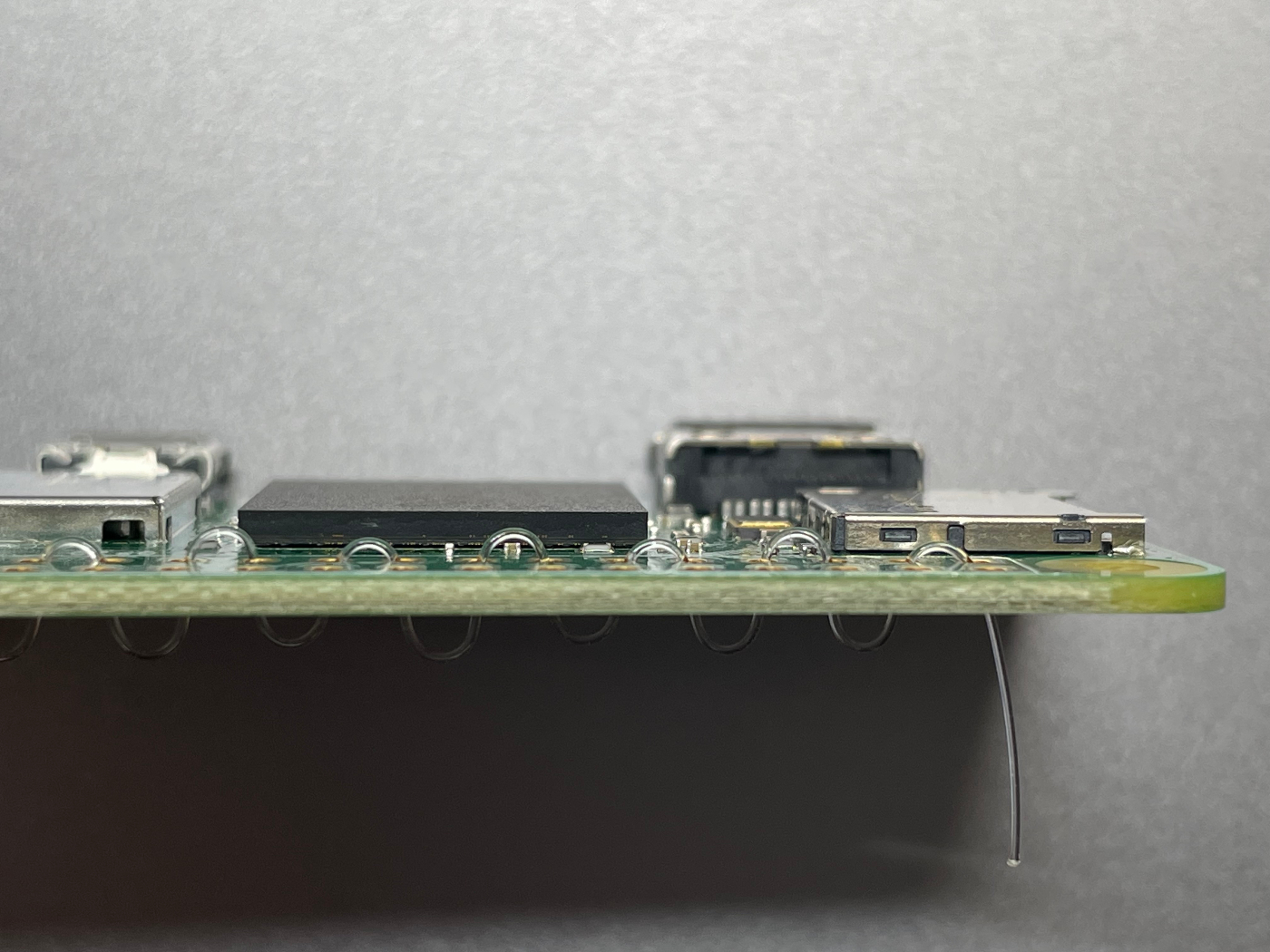

Raspberry Pi のスルーホールにナイロンワイヤーを通しておく。
2. ピンヘッダーの取り付け
スルーホールの隙間から伸縮性のあるワイヤーで挟むようにピンを挿していく。
🎭 作業手順
1. プロトタイプの製作
ジャンパワイヤーを用いて Raspberry Pi の GPIO 端子に電子部品を繋げる。ハンダ付けのない部品は手で簡単に取り外せるため、電子回路の実験・試作や組み込み作業などで配線の取り回しが容易にできる。
