PlayCanvasのGaussian Splattingを試す

3D Gaussian Splatting自体知らなかったので何だろうと試す。
ただ、結論からいうとSOGS Self-Organizing Gaussians までは試してなくて、Compressing Gaussian Splatsを試しただけ。

Megumu Ueda

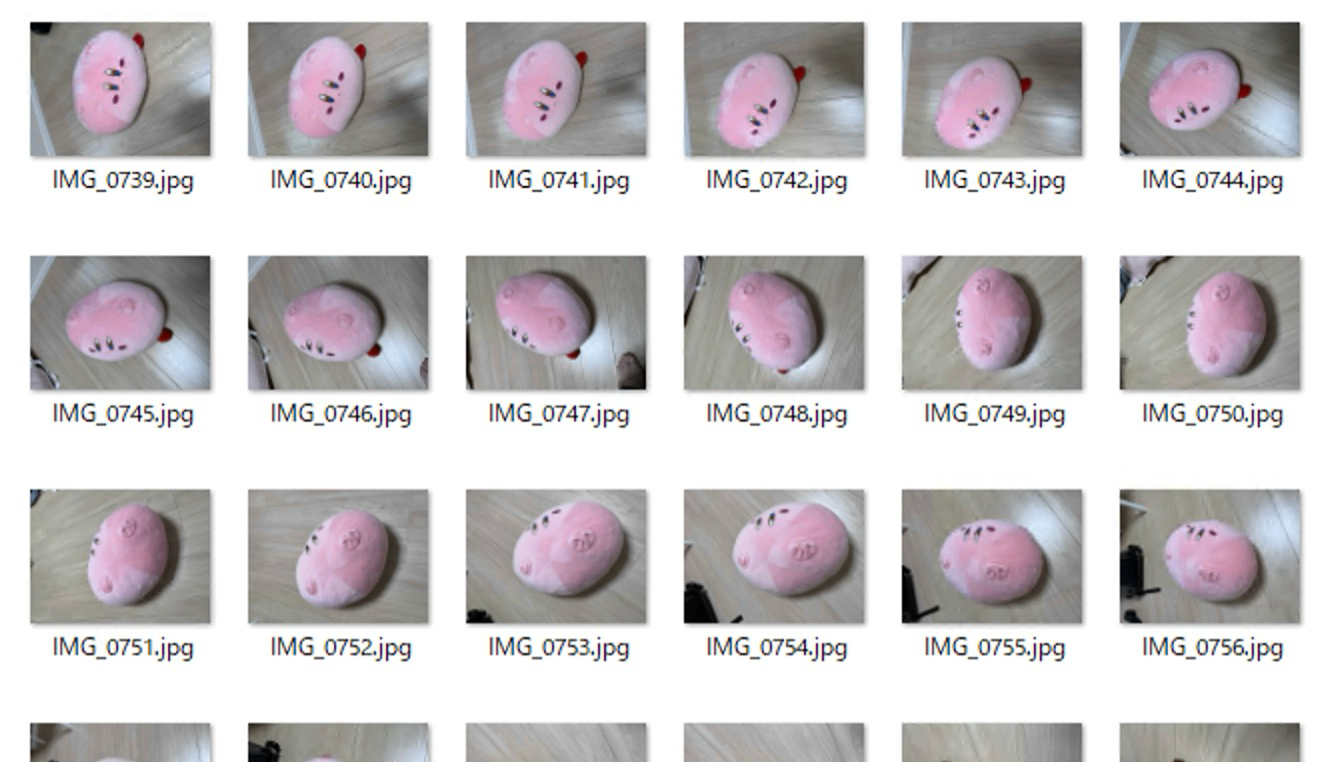

 写真を撮るとりあえず部屋で適当に写真を撮る

Megumu Ueda

 点群データを作る以下を参考にCOLMAPを使って、写真からplyファイルを作る。

結構特殊な操作手順な感じです。

実行完了までかなり時間がかかります。
https://sk-lb.net/photogrammetry-colmap01/

Megumu Ueda

 Compressing Gaussian Splatsファイルを作る以下でデータを変換する（？）
https://github.com/graphdeco-inria/gaussian-splatting
Pythonが新しいと動かないので3.9系で動かす。
pip install torch==1.12.1+cu116 torchvision==0.13.1+cu116 torchaudio==0.12.1 -f https://download.pytorch.org/whl/cu116
pip install plyfile tqdm opencv-python joblib
変換処理をする。
python convert.py -s データの場所
データの場所の配下にはimagesという画像が入った場所と、COLMAPの出力であるsparse/0/を置いておく。

結果がoutputフォルダに出力される。

自分の場合はoutput\912e1328-5\point_cloud\iteration_30000という場所にpoint_cloud.plyというファイルが出力された。
次にCompressing Gaussian Splatsファイルを作る。

以下をCloneしてREADMEにある手順通りで動かす。
https://github.com/playcanvas/supersplat
Webアプリが起動したらImportから先ほどのpoint_cloud.plyを読み込む。
そのあとExportで圧縮したものを出力する。

Megumu Ueda

PlayCanvasで表示する

viteで適当にプロジェクトを作って書く。
ちょっと試したいだけなのでplaycanvasのexampleのコードをほぼそのまま使っちゃう。

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <link rel="icon" type="image/svg+xml" href="/vite.svg" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>Vite App</title>
  </head>
  <body>
    <script src="https://code.playcanvas.com/playcanvas-stable.min.js"></script>
    <script type="module" src="/src/main.js"></script>
    <canvas id="application-canvas"></canvas>
  </body>
</html>

const canvas = /** @type {HTMLCanvasElement} */ (
  document.getElementById("application-canvas")
);
window.focus();

const rootPath = "https://playcanvas.vercel.app/";

const gfxOptions = {
  glslangUrl: `${rootPath}/static/lib/glslang/glslang.js`,
  twgslUrl: `${rootPath}/static/lib/twgsl/twgsl.js`,

  // disable antialiasing as gaussian splats do not benefit from it and it's expensive
  antialias: false,
};

const device = await pc.createGraphicsDevice(canvas, gfxOptions);
device.maxPixelRatio = Math.min(window.devicePixelRatio, 2);

const createOptions = new pc.AppOptions();
createOptions.graphicsDevice = device;
createOptions.mouse = new pc.Mouse(document.body);
createOptions.touch = new pc.TouchDevice(document.body);

createOptions.componentSystems = [
  pc.RenderComponentSystem,
  pc.CameraComponentSystem,
  pc.LightComponentSystem,
  pc.ScriptComponentSystem,
  pc.GSplatComponentSystem,
];
createOptions.resourceHandlers = [
  pc.TextureHandler,
  pc.ContainerHandler,
  pc.ScriptHandler,
  pc.GSplatHandler,
];

const app = new pc.AppBase(canvas);
app.init(createOptions);

// Set the canvas to fill the window and automatically change resolution to be the same as the canvas size
app.setCanvasFillMode(pc.FILLMODE_FILL_WINDOW);
app.setCanvasResolution(pc.RESOLUTION_AUTO);

// Ensure canvas is resized when window changes size
const resize = () => app.resizeCanvas();
window.addEventListener("resize", resize);
app.on("destroy", () => {
  window.removeEventListener("resize", resize);
});

const assets = {
  biker: new pc.Asset("gsplat", "gsplat", {
    url: `point_cloud.compressed.ply`,
  }),
  orbit: new pc.Asset("script", "script", {
    url: `${rootPath}/static/scripts/camera/orbit-camera.js`,
  }),
};

const assetListLoader = new pc.AssetListLoader(
  Object.values(assets),
  app.assets
);
assetListLoader.load(() => {
  app.start();

  // create a splat entity and place it in the world
  const biker = new pc.Entity();
  biker.addComponent("gsplat", {
    asset: assets.biker,
    castShadows: true,
  });
  biker.setLocalPosition(-1.5, 0.05, 0);
  biker.setLocalEulerAngles(180, 90, 0);
  biker.setLocalScale(0.7, 0.7, 0.7);
  app.root.addChild(biker);

  // set alpha clip value, used by shadows and picking
  biker.gsplat.material.setParameter("alphaClip", 0.4);

  // Create an Entity with a camera component
  const camera = new pc.Entity();
  camera.addComponent("camera", {
    clearColor: new pc.Color(0.2, 0.2, 0.2),
    toneMapping: pc.TONEMAP_ACES,
  });
  camera.setLocalPosition(-0.8, 2, 3);

  // add orbit camera script with a mouse and a touch support
  camera.addComponent("script");
  camera.script.create("orbitCamera", {
    attributes: {
      inertiaFactor: 0.2,
      focusEntity: biker,
      distanceMax: 60,
      frameOnStart: false,
    },
  });
  camera.script.create("orbitCameraInputMouse");
  camera.script.create("orbitCameraInputTouch");
  app.root.addChild(camera);

  const ground = new pc.Entity();
  ground.addComponent("render", {
    type: "box",
    material: material,
    castShadows: false,
  });
  ground.setLocalScale(10, 1, 10);
  ground.setLocalPosition(0, -0.45, 0);
  app.root.addChild(ground);

  // shadow casting directional light
  // Note: it does not affect gsplat, as lighting is not supported there currently
  const directionalLight = new pc.Entity();
  directionalLight.addComponent("light", {
    type: "directional",
    color: pc.Color.WHITE,
    castShadows: true,
    intensity: 1,
    shadowBias: 0.2,
    normalOffsetBias: 0.05,
    shadowDistance: 10,
    shadowIntensity: 0.5,
    shadowResolution: 2048,
    shadowType: pc.SHADOW_PCSS_32F,
    penumbraSize: 10,
    penumbraFalloff: 4,
    shadowSamples: 16,
    shadowBlockerSamples: 16,
  });
  directionalLight.setEulerAngles(55, 0, 20);
  app.root.addChild(directionalLight);
});

export { app };

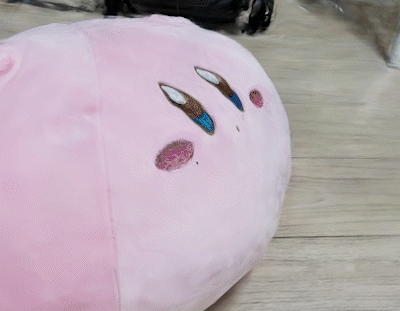

表示される。
