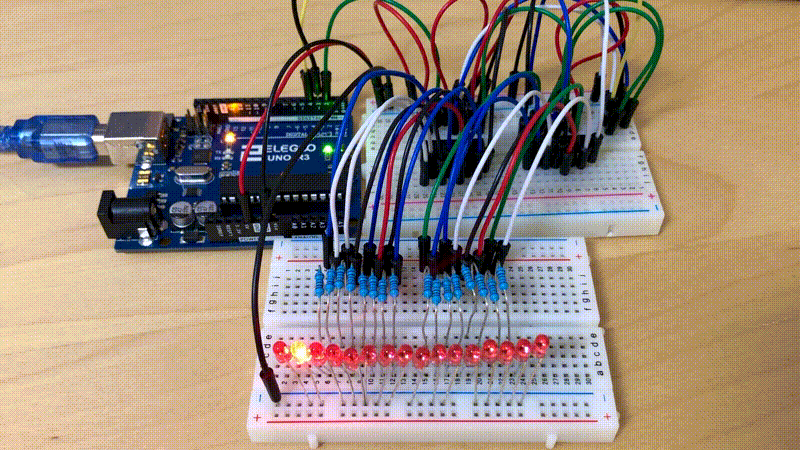

シフトレジスタのカスケード接続

主な部品

名前	個数
8ビットシフトレジスタ 74HC595	2個
LED	16個
抵抗 220Ω	16個

配線

こちらがとてもわかりやすい。

https://iot.keicode.com/arduino/arduino-shift-register-sn74hc595-cascading.php

ただコンデンサを使う意図がわからず使用しなかったが特に問題は起こらなかった。

コード

class Storage {
 public:
  const int SER   = 2;
  const int RCLK  = 3;
  const int SRCLK = 4;

  Storage() {
    initialize();
  }

  void write(uint16_t value) {
    for (int i = 0; i < 8 * sizeof(value); i++) {
      input(bitRead(value, i));
      shift();
    }
    commit();
  }

 private:
  void initialize() {
    pinMode(RCLK, OUTPUT);
    pinMode(SRCLK, OUTPUT);
    pinMode(SER, OUTPUT);
  }

  void input(boolean value) {
    digitalWrite(SER, value);
  }

  void shift() {
    digitalWrite(SRCLK, LOW);
    digitalWrite(SRCLK, HIGH);
  }

  void commit() {
    digitalWrite(RCLK, LOW);
    digitalWrite(RCLK, HIGH);
  }
};

Storage s = Storage();

void setup() {
}

uint64_t count = 0;

void loop() {
  int value = 16 / 2 + sin(2 * PI / 60 * count) * 16 / 2;
  int pos = constrain(value, 0, 16 - 1);
  s.write(bit(pos));
  count++;
  delay(1000 / 60);
}

要点

void write(uint16_t value) {
  for (int i = 0; i < 8 * sizeof(value); i++) {
    input(bitRead(value, i));
    shift();
  }
  commit();
}

これで引数の型のビット数分をまとめて送る。シフトレジスタを4つ繋いだ場合は uint32_t に変更するだけでよい。今回は2つ繋いだので uint16_t としている。shiftOut(SER, SRCLK, LSBFIRST, ...) を2回実行するのでもよいが抽象化が台無しになるので避けた。
