LEDをたくさん繋ぐ方法

2022/12/26に公開約800字

ダメとされている例

  • 直接に繋げばよさそうだけど個数に比例して電圧が足りなくなっていく
  • 2V * 3 = 6V で電源を超えている
  • 抵抗値は (5V - 6V) / 0.02 = -50Ω になる
  • 参考書によると、このような繋ぎ方は電流が流れすぎてしまうためダメらしい
  • でも抵抗なしで繋いだら3つともわずかに点灯した
  • 4つ繋いだら点かなかった

良い例だけど最大2個

  • これなら 5V に収まるので問題ない
  • 抵抗値の計算の 1V は 5V - (2V * 2) から来ている
  • ただし2個までしか使えない

並列にしてみる

こちらの本で紹介していた方法

https://www.amazon.co.jp/dp/4416108133

  • これもうまくいった
  • TODO: これだと安全にいくらでも繋げられる?
  • TODO: 電源を通る電流はいくつ?

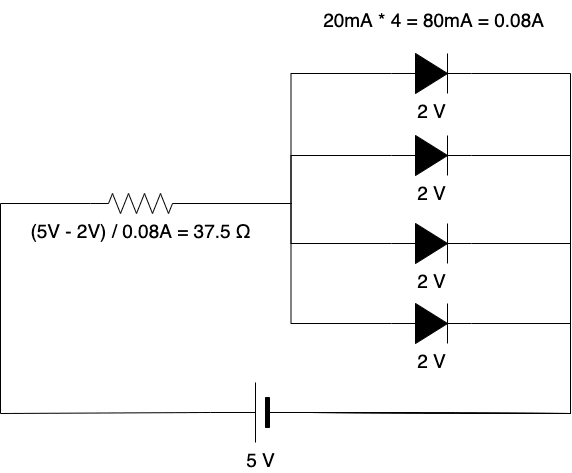

LEDだけを並列にしてみる

こちらのサイトで紹介していた方法

https://voice.elekit.co.jp/archives/5496

  • LEDが4つあるから4倍の80mA必要になるっぽい
  • 試しにこの2倍の8個(160mA)にしてみたけど問題なかった
  • TODO: arduino で使える最大電流以下ならいくつでも増やせる?
