非エンジニアがMapboxで隕石落下地点を可視化するヒートマップを作成してみた

Chiaki
2023/06/27に公開
#
ノーコード
#
マップ
#
gis
Mapbox
#
ヒートマップ
tech

この記事では、非エンジニアが地図デザインツール「Mapbox Studio」を使用して、ノーコードで世界中の隕石落下地点を表示するヒートマップを作成してみました。

  • Step1. データをアップロードする
  • Step2. マップスタイルを作成する
  • Step3. ヒートマップレイヤーを追加する
  • Step4. レイヤープロパティを設定する（半径、重み、強度、色、透明度）
  • Step5. マップを公開する
    altテキスト完成イメージ

事前準備

STEP1. データをアップロードする

Mapbox Studioで隕石落下情報をスタイルに追加するには、まずアカウントにデータをアップロードする必要があります。アップロードするには、

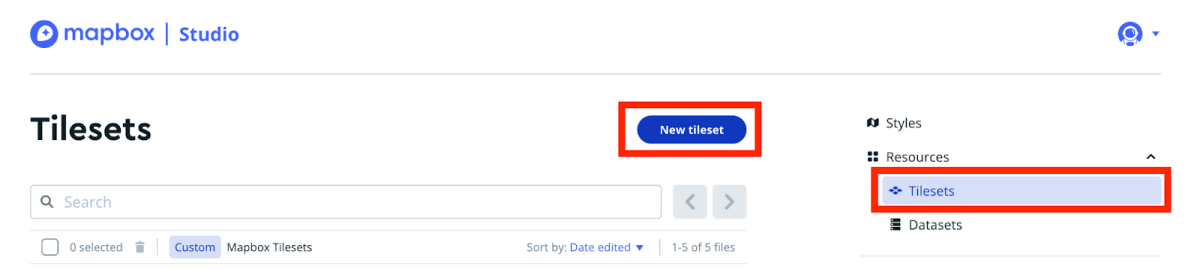

  1. Tilesetsページにアクセス
  2. New tilesetボタンをクリック
    altテキスト
  3. Select a fileをクリックし、meteorites.csvを選択
  4. Confirmをクリックして、ファイルをアカウントにアップロード
  5. アップロードが完了すると、画面右下に通知アイコンが表示されます

STEP2. マップスタイルを作成する

隕石落下情報をタイルセットとしてアップロードしたので、それをマップに追加しましょう。

  1. Mapbox StudioのStyleページにアクセス
  2. New styleをクリック
  3. お好きなスタイルテンプレートを利用できますが、今回はStreetsスタイルを選択し、Customize Streetsをクリック
  4. 画面左上のスタイルのタイトルフィールドをクリックし、「隕石」に変更しておくとわかりやすいです
    altテキスト

STEP3. ヒートマップレイヤーを追加する

隕石衝突データをヒートマップレイヤーとして追加してスタイルを設定するには、作成したスタイルに新しいレイヤーを追加する必要があります。

  1. Componentsパネルが左側に表示されているため、Layersタブをクリックして切り替える

  2. レイヤーパネルの上部で、＋をクリックしてレイヤーを追加

  3. Sourceのリストで、”meteorites”を検索し、先ほどインポートした隕石衝突タイルセットを選択

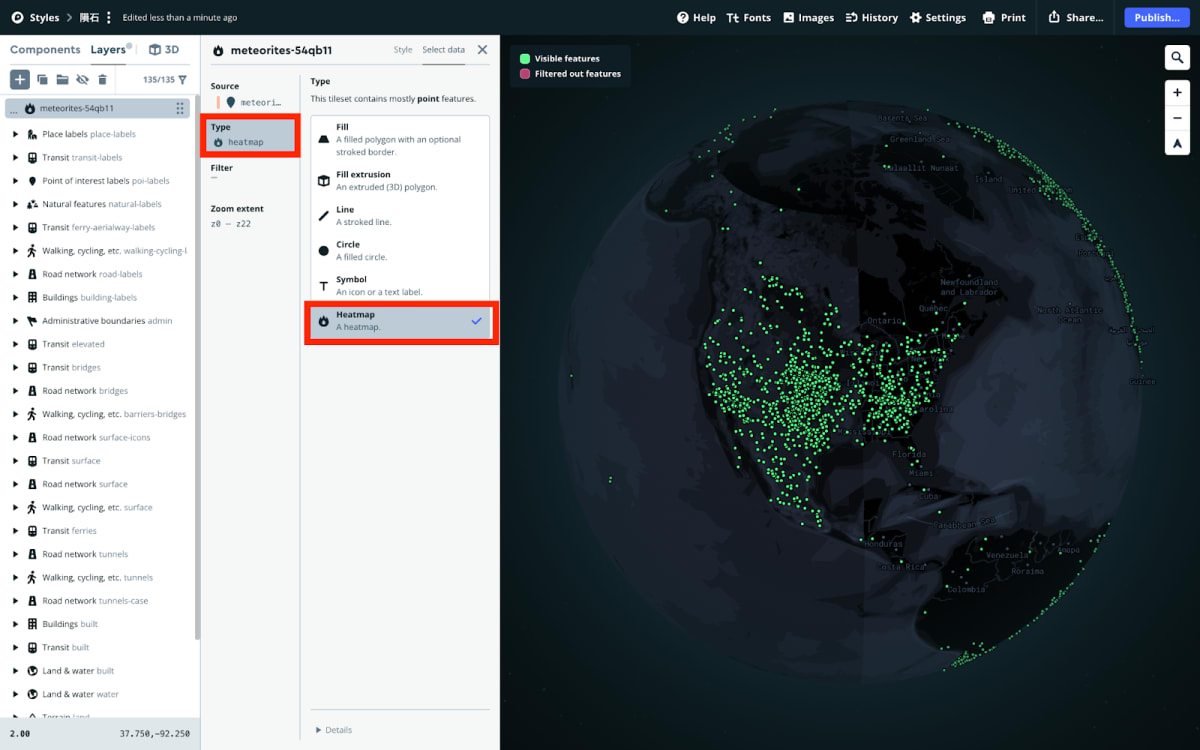

  4. Typeオプションをクリックし、Heatmapを選択
    altテキスト

  5. パネル上部のStyleタブをクリック

  6. 隕石衝突タイルセットがスタイルのヒートマップレイヤーになりました。レイヤー名をクリックし、"meteorite strikes"に変更

STEP4. レイヤープロパティを設定する（半径、重み、強度、色、透明度）

Mapbox Studioのヒートマップには異なるレイヤープロパティオプションがあります。ヒートマップを作成するための鍵となる、それぞれのプロパティをご紹介します。

半径(Radius)

ヒートマップの滑らかさを保つために、ズームされるにつれてポイントの半径を大きくする必要があります。ここでは、デフォルト（すべてのズームレベルで半径30px）を変更し、マップがズームされるにつれて半径が大きくなるようにします。

  1. ヒートマップ レイヤーのRadiusタブを選択します。
  2. Style across zoom rangeを選択します。
  3. まず、Zoomレベル0 (=最大までズームアウトした状態) での半径を5pxに変更し、Doneをクリックします。
  4. 続いて、既にZoomレベル22（=最大までズームインした状態）で半径30pxに設定されている部分はこの設定のままにしておきます。
    altテキスト

重み(Weight)

アップロードしたタイルセットの mass(g)プロパティ（質量）は1〜6000000グラムの範囲です。隕石のサイズは実に幅広いですね！質量が大きくなるにつれて、ポイントの重みが増すように設定しましょう。

  1. Weightタブを選択
  2. Style across data rangeをクリック
  3. スタイルのベースとなる数値データフィールドを選択する画面が表示されます。mass(g)を選択
    altテキスト
  4. mass：0のHeatmap weight：1に設定されているので、そのままの設定にしてDoneをクリック
  5. データセットの最大質量（今回はmass：6000000）をweight：25に変更し、Doneをクリック

強度(Intensity)

ヒートマップレイヤーの強度は、マップがズームインするにつれて増加し、ズーム範囲全体で同じような外観を保つことができます。

  1. レイヤーのIntensityタブを選択
  2. Style across zoom rangeをクリック
  3. 最初は、Zoomレベル：0、Intensity：1に設定されています。そのままにしてDoneをクリック

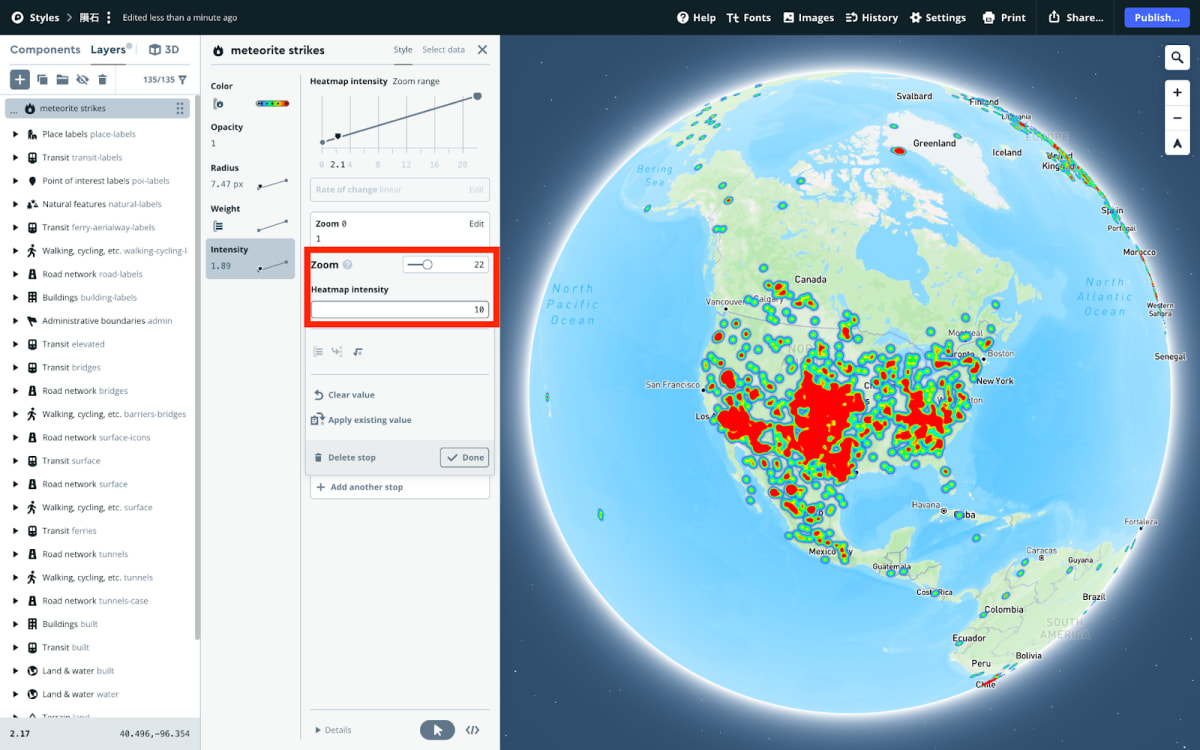

  4. 次に、Zoomレベル22、Intensity：10に変更し、Doneをクリック
    altテキスト

カラー(Color)

ヒートマップの配色を変更してみましょう。以下の色は、地図作成に特化した色推奨サイトColor Brewerから引用しました。

  1. ヒートマップレイヤーのColorタブを選択
  2. density：0、opacity：0という設定が入っています。この設定がないと、隕石レイヤーが不透明になり、 マップの他の部分が見えなくなってしまいますので、この設定のままにする

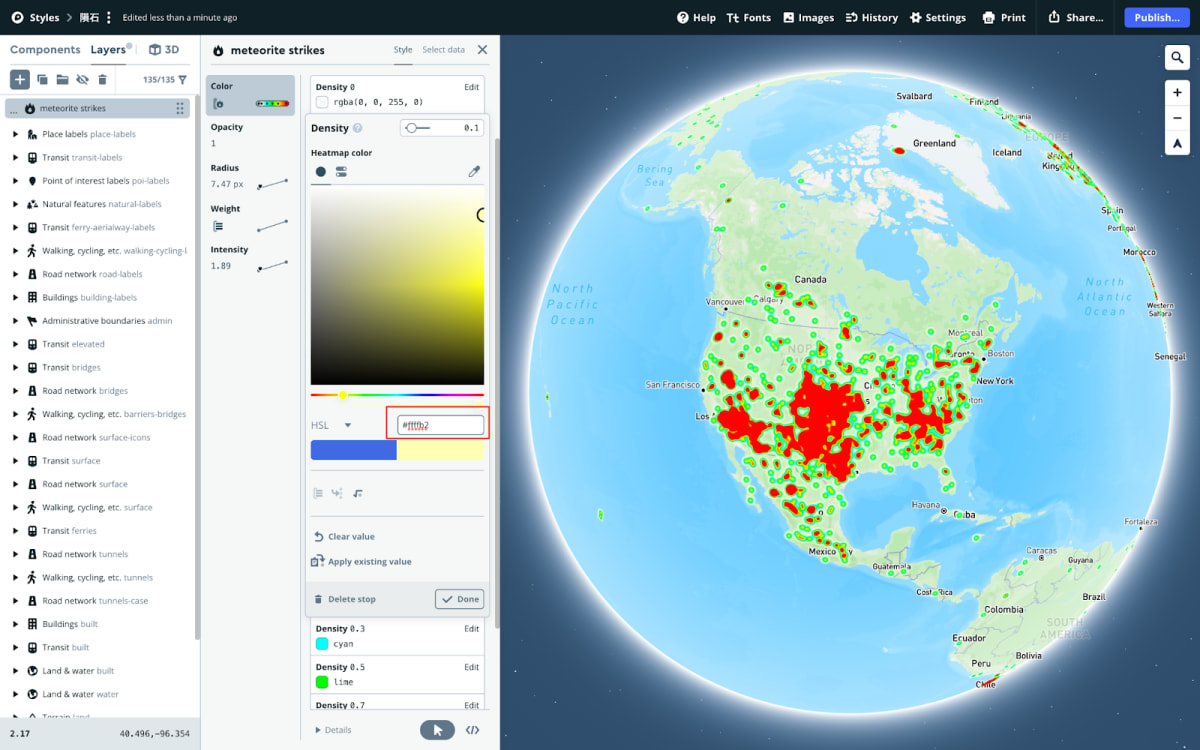

  3. 上から2個目のdensity：0.1をクリックし、カラーを#ffffb2に変更し、Doneをクリック
    altテキスト
  4. 残りdensityも以下の色で設定
  • 0.3: #feb24c
  • 0.5: #fd8d3c
  • 0.7: #fc4e2a
  • 1.0: #e31a1c

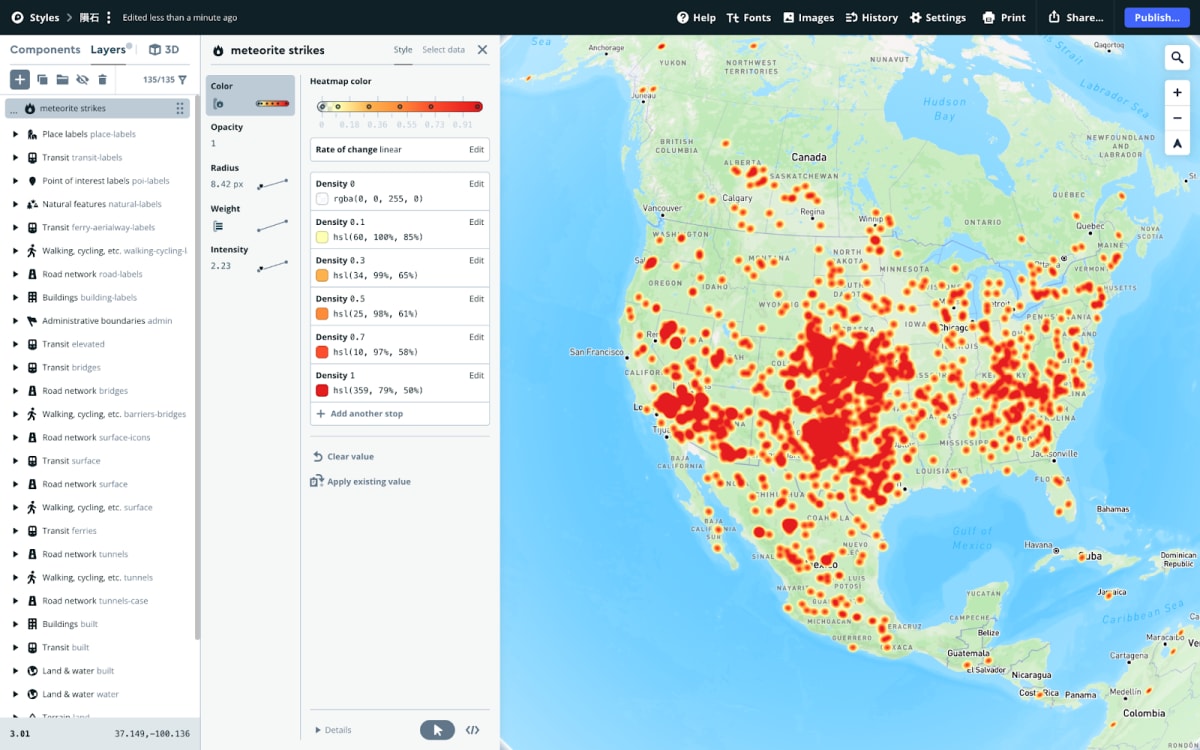

素敵な色合いになりました！
altテキスト

不透明度(Opacity)

ヒートマップはきれいに表示されていますが、隕石落下地点の位置ラベルはまだ読みづらいため、不透明度（Opacity）を調整して、ラベルが読めるようにしましょう。

  1. Opacityタブを選択
  2. スライダーバーを使うか、数値を直接入力して、Opacity：0.7に変更

STEP5. マップを公開する

マップスタイルの編集が完了したら、画面右上のPublishをクリックして変更を公開します。このスタイルの前のバージョンと現在のバージョンの違いがウィンドウに表示されるため、問題がなければ、Publishをクリックします。これで、さまざまなツールやアプリケーションからスタイルを共有できるようになります。
altテキスト
Mapbox Studioのスタイルページに戻ると、リストの一番上に新しいスタイルが表示されます。

これで、世界中の隕石の衝突データを表示するヒートマップの完成です＼(^^)／
↓こちらからプレビューをご覧いただけます。意外と日本にも隕石落ちてますね！
https://api.mapbox.com/styles/v1/chichan5224/clj86ha87002o01pw17s44pvu.html?title=view&access_token=pk.eyJ1IjoiY2hpY2hhbjUyMjQiLCJhIjoiY2s5amVqNjE0MDV6YzNkczFucXBxc2VxNSJ9.sW-KkJD_6HUnDmCFFiWvUw&zoomwheel=true&fresh=true#5.62/34.72/-110.158

さらなる応用

Mapbox Studioでは、作成したマップスタイルをWebサイトやWebアプリケーション、モバイルアプリケーション等で使用することができます。使用方法については、以下のマニュアルもご覧ください。
https://docs.mapbox.com/studio-manual/guides/publish-your-style/
