TREND-CORE｜地形に地理院地図のオルソ画像（航空写真）を張り付ける方法
はじめに
ジャンル: 🖥ソフトウェア
関連ソフト: TREND-CORE
関連業務内容: モデリング, 開発
こんにちは。Malme技術部、下田です。
今回はTREND-COREで地形に地理院地図のオルソ画像（航空写真）を張り付ける方法を解説致します。
対象者
TREND-COREを使用している人
TREND-COREで地形に地理院地図のオルソ画像（航空写真）を張り付ける方
TREND-COREとは
TREND-COREは、4D施工ステップによる施工手順の"見える化"や、BIM/CIMやi-Constructionに対応するデータ作成が行える3次元CADです。特に重機や機材等の３D部品が充実しています。特に重機は、各機材の作業範囲等がモデルごとに登録されているため、各重機を使った施工シミュレーションが容易に再現できます。
TREND-COREは下記が特徴となっております。
- 豊富な土木施工専用の3D部品（建材・機材）。
- 比較的簡単に3D・4Dモデル化が可能。
- 重機可動範囲や危険箇所を見える化。
TREND-COREは次の機能もございます。
- 2D図面と3Dモデルの整合確認
3次元モデル成果物作成要領（案）に則り別々で納品された「3Dモデル」と「2次元図面」をそれぞれ読み込み、モデルと図面を重ねた照査を手軽に行えます。読み込んだ各データを正しく重ね合わせて配置する”補助機能“を追加し、3DA（アノテーション）モデルの作成の手軽化を実現します。『三面図リスト- 図面設定』から、設計照査や照査結果を画像・図面として出力が可能です。 - 法枠計画支援
ドローンやレーザースキャナーで取得した点群の現況地形に沿って、設計条件から法枠の配置計画と3Dモデルを自動生成。扇形形状など複雑な地形も考慮した法枠の施工計画を立てることができ、大幅な効率化が見込めます。従来では難しかった着工前の発注者や施工担当者との完成イメージの共有が可能となります。枠内工種の設定による材料毎の数量算出(施工金額)や、生成された3Dモデルから面積や延長、コンクリート体積等の数量算出が行え、Excelファイルで成果を出力できます。
手順
基盤地図情報をもとに地形作成
国土地理院の基盤地図情報を読み込み、地形データの作成を行います。
メニューより、「読込-基盤地図情報」をクリック。
事前にダウンロードしておいた基盤地図情報データをzip形式のまま選択します。

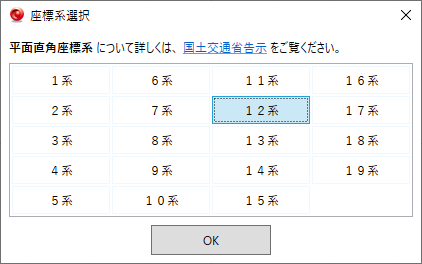

該当する平面直角座標系の系番号を指定します。
読み込むデータを指定します。
地形、道路、水部、建物すべてを選択しました。
また、今回は建物の表示色を変えたいと思います。
下部にある設定ボタンをクリックします。
取り込む範囲を指定します。
また、設定ウィンドウで建築物の表示色を変更しました。
データの取り込みが完了しました。
２D画面ではわかりにくいので、３D画面も並べて表示します。
上部にあるボタンをクリックします。
３D表示すると、地形や建物などのデータが３Dで確認できます。
地形に地理院地図のオルソ画像（航空写真）を張り付ける
取り込んだ地形データに、地理院地図のオルソ画像（航空写真）を貼り付けます。
地形データを選択し、地形プロパティより「色」タブの「画像貼り付け」をクリックします。
画像貼り付け画面で、「地理院地図から」を選択します。
貼り付ける地図を選択します。
今回は「写真（オルソ画像）」を選択します。
その他、標準地図や空中写真なども貼り付けることができます。
解像度は「自動」として、平面直角座標系の系番号を指定します。
国土地理院コンテンツ利用上の注意を確認し、規約に同意します。

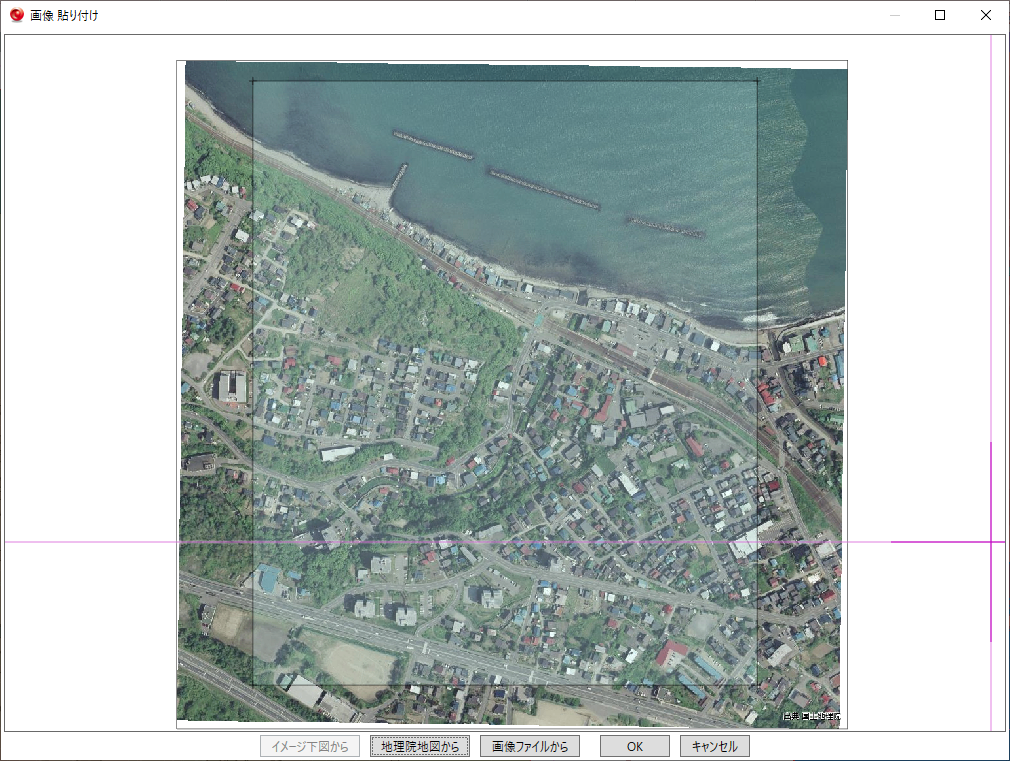

貼り付ける画像が地形とあっているかを確認し、「OK」をクリックします。
参考情報
TREND-COREと他ソフトの比較情報として、こちらも参照いただけますと幸いです。
