はじめに

ジャンル: 🖥ソフトウェア
関連ソフト: Civil 3D
関連業務内容: モデリング, 開発

こんにちは。Malme技術部、大西です。
今回はCivil 3Dで横断ビューにソリッドオブジェクトの断面を投影する方法を解説致します。

自己紹介

スーパーゼネコンの設計部で土木構造物の設計を経験し、土木DXの可能性を求めて「土木をおもしろくする」Malmeへ転職。
技術部ではモデリング案件のPMとして複数のプロジェクトを完遂し、BIM/CIMの活用にも取り組んできました。
現在は開発部のPMとして、AIやメタバースなどの先端技術を取り入れながら、土木業界のアップデートに奮闘しています。

対象者

Civil 3Dで横断ビューにソリッドオブジェクトの断面を投影する方
道路、橋梁、土地造成、上下水道、鉄道、空港などの設計・施工にかかわる方

ツール紹介

  • Civil3Dとは
    Civil3Dは、Autodesk社が提供しているCADソフトの中で、より土木設計向けのソフトです。
    主に道路、橋梁、土地造成、上下水道、鉄道、空港などの土木プロジェクトの設計、解析、施工管理を効率化するために使用されます。Civil3Dは、BIMの機能を土木分野に適用し、設計プロセス全体の連携と精度を向上させます。
    Civil3Dの詳細についてはこちらの記事を読むと分かりやすいです。

手順

任意の横断ビューに、選択したソリッドオブジェクトを投影します。

1.任意の横断ビューをクリックして選択し、[ 横断ビュー ] タブの [ 起動パッド ] パネルから  [ オブジェクトをビューに投影 ] をクリックします。

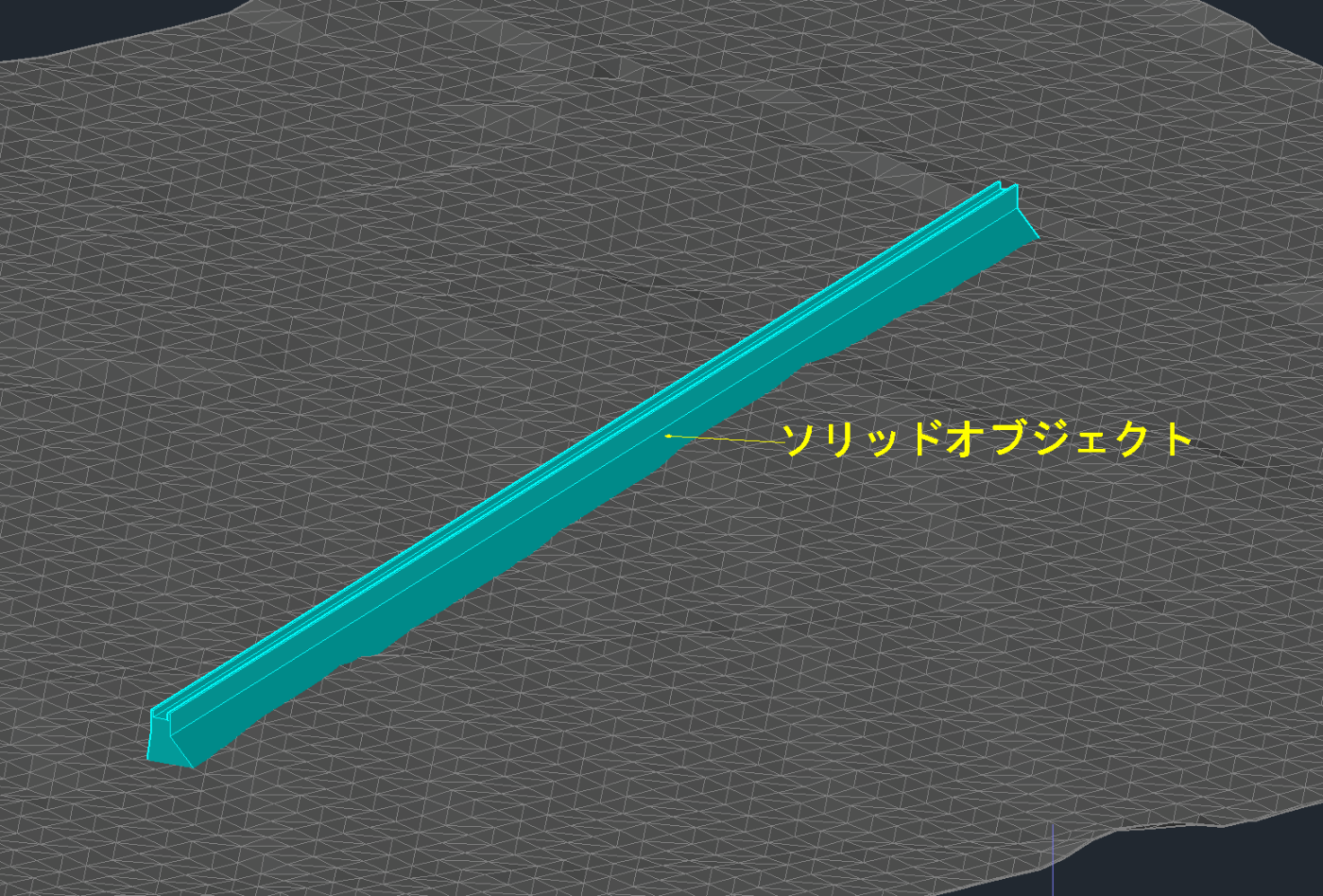

2.横断ビューに追加するソリッドオブジェクトをすべて選択し、エンターキーを押して確定します。

3.[ オブジェクトを横断ビューに投影 ] ダイアログの [ 投影を描画 ] の項目のチェックボックスを外し、 [ 交差ラベルスタイル ] と [ 投影ラベルスタイル ] の項目を [<なし>] に設定します。

※ [ 投影を描画 ] の項目のチェックボックスを入れたままだと、横断抽出ラインの位置でのソリッドオブジェクトの断面形状だけでなく、ソリッドオブジェクトのすべてのエッジ形状が投影されます。

4.[ OK ] ボタンを押すと、選択した横断ビューにソリッドオブジェクトの断面が表示されます。

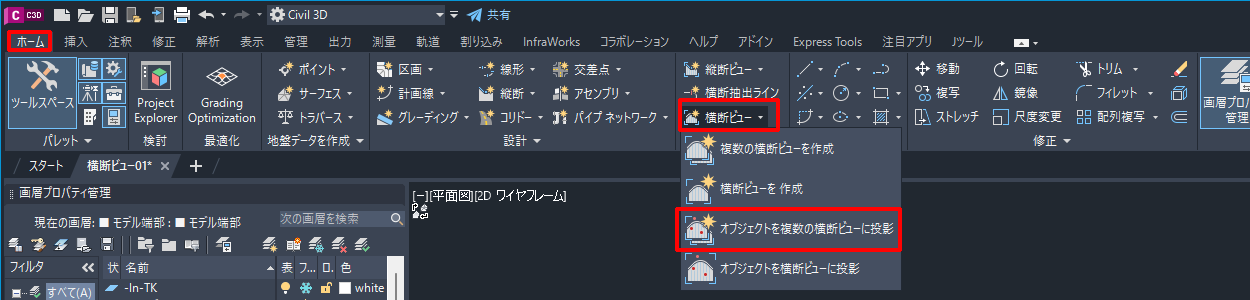

5.複数の横断ビューにソリッドオブジェクトを投影する場合は、[ ホーム ] タブ [ 縦断ビューと横断ビュー ] パネルから [ 横断ビュー ] の [ オブジェクトを複数の縦断ビューに投影 ] が利用できます。

参考情報

Civil 3Dを活用した横断抽出ラインと横断ビューから横断図を作成の参考情報として、こちらも参照いただけますと幸いです。

https://bimcim-hub.com/civil-3d-cross-section-guide/

ご参考になれば幸いです。
