誤自宅KaaSその1 Cluster APIインストール編
はじめに
Kubernetesはどこのご家庭にも1クラスタはあると思いますが、ご家族で共有されているというケースが多いと伺います。しかし、Operatorの開発などで1人1クラスタほしいと考える方も多いのではないでしょうか？今回はそんな声にお応えして、全3回のシリーズで、自宅にKaaS(Kubernetes as a Service)を構築する方法を解説します。
- Cluster APIインストール編 ←ココ
- ClusterClass設定編
- ストレージ設定編
目指すべき全体像はこんな感じ。Management ClusterにCluster APIからKubernetesのクラスタが自動で払いだされていきます。
Cluster APIインストール編でやること
Cluster APIをインストールして、適当なクラスタを払いだします。
- Proxmoxの設定
- K3s構築
- K3s上にCluster APIをインストール
- Kubernetesクラスタのデプロイ
説明すること
- Cluster APIの動作フロー(概要)
- Cluster APIを使い始めるのに必要な操作
- Packerの使い方
- K3sのインストール方法
- Cluster APIのインストール方法
- Cluster APIを使ったKubernetesクラスタのプロビジョニング
説明しないこと
- ClusterClassを使ったインフラ構成の隠ぺい
- ClusterResourceSetを使ったクラスタの設定
- Cluster APIの各リソースの説明
- Proxmoxのインストール
ハードウェアの構成
CPU: Ryzen 7 5800x
Memory: 64GB
SSD1: 500GB (OS用, /dev/nvme1n1)
SSD2: 2TB (/dev/nvme0n1)
GPU: RTX 3060 8GB (今回はGPU使わない)
IPアドレス: 192.168.10.138
使う技術の説明
Proxmox VE
Proxmox VEはVM管理プラットフォームです。似たようなツールだと、VM WareのvSphereやMicrosoftのHyper-Vが有名ですね。
今回、Proxmox VEの使い道はこの3つです。
- Management Cluster(K3s)、Packer実行用VM
- Cluster APIに対して、VMを提供
- コンテナに対するストレージ提供 (Proxmox CSI Plugin)
Packer
PackerはVMテンプレートを作成するツールです。ゴールデンイメージの作成に使います。
K3s
K3sは軽量版Kubernetesです。
自宅環境なので可用性不要で、とにかくリソース消費が小さいものが良いかなということで、Cluster APIのインストール先(Management Cluster)として採用しました。
Cluster API
Cluster APIとは、プロビジョニング、アップグレードなどのK8sクラスタの管理を宣言的に行うことができるツールです。今回はCluster APIを使ってKaaSを実現します。
Cluster APIでKubernetesクラスタを払いだすためには、事前に以下のものを準備しておく必要があります。
- Proxmox VE: Kubernetesクラスタの払い出し先インフラです。他にもDocker、KubeVirt、vSphere、各種ハイパースケーラーなどを選ぶことができます。各払い出し先インフラに合わせたCluster APIのInfrastructure Providerを使うことになるので、Proxmoxの場合、Cluster API Provider Proxmoxを使います。
- Management Cluster: KaaSを管理するKubernetesクラスタです。今回はK3sを使います。Management Clusterはどこに構築してもいいのですが、別のPCも用意したりはしてなかったので、Management Cluster自身もProxmox VE上のVMに構築しています。
- ゴールデンイメージ: 各KubernetesノードのベースとなるVMテンプレートです。kubelet, kubeadmが事前にインストールされています。今回は、Packerを使って作成しました。

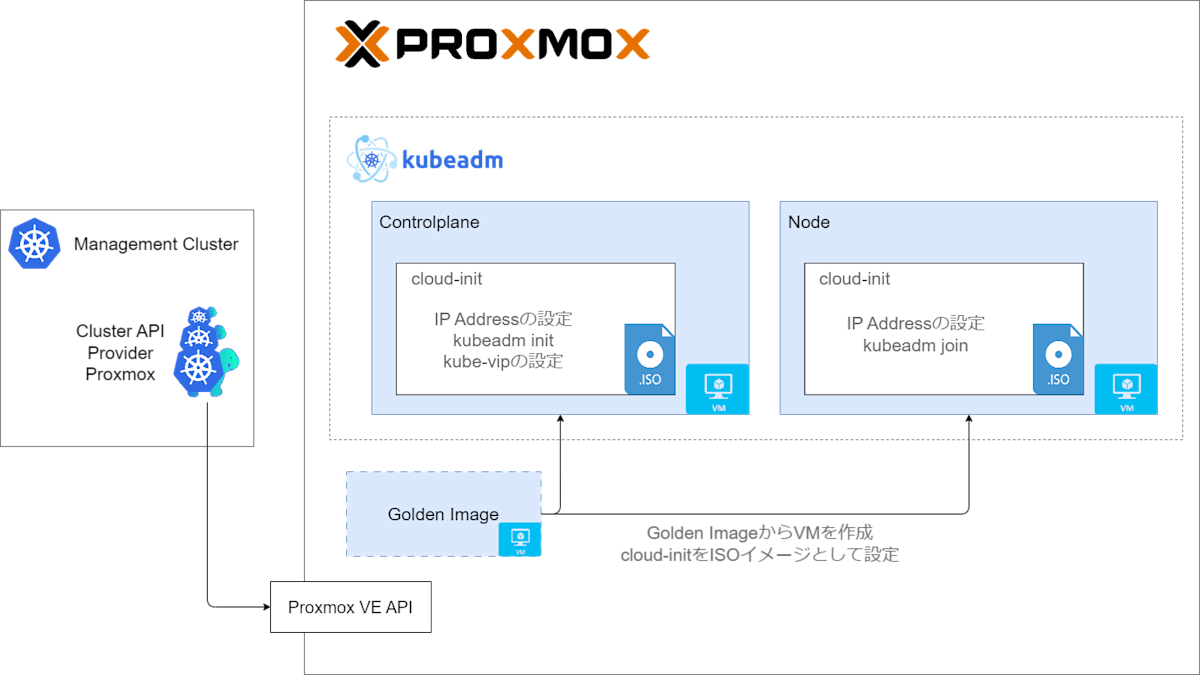

上記を準備しておけば、Cluster APIは以下のフローを自動的に行い、Kubernetesクラスタをデプロイしてくれます。
- ゴールデンイメージ(VMテンプレート)からControl Plane用のVMを作成する。その際、cloud-initの設定をISOでVMにマウントしておく。
- cloud-initにより、kubeadm initの実行やStatic Podの作成が行われる。
- ゴールデンイメージからNode用のVMを作成する。その際、cloud-initの設定をISOでVMにマウントしておく。
- cloud-initにより、kubeadm joinが実行される。
手順
ほぼ、Quick Startの手順通りです。
Proxmox VEの初期設定
普通に初期設定するだけで良いと思います。
私は残ったストレージをすべてLVM-Thinプールにしました。
Proxmoxのストレージから直接コンテナ用のボリュームを作成したい場合(Proxmox CSI Pluginを使う場合)、Proxmoxのクラスタを作成しておきます。

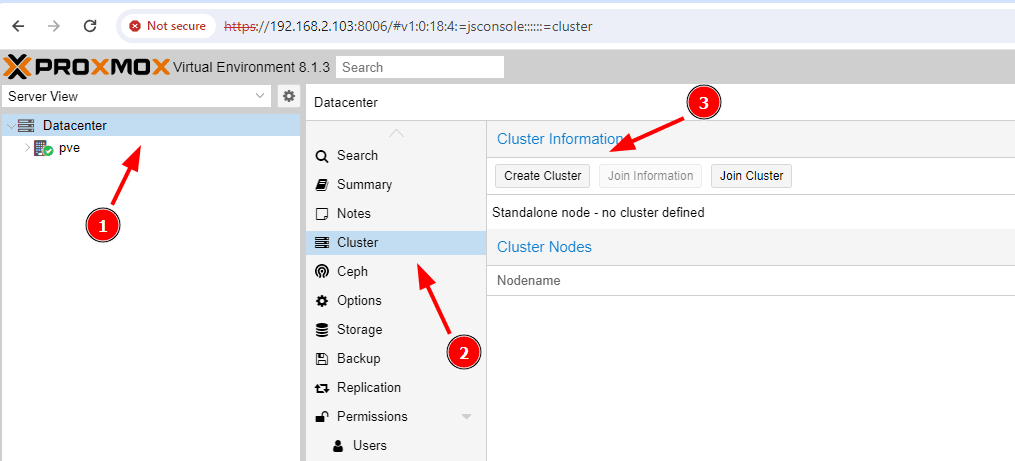

今回はregion1という名前でクラスタを作成。
Packer & Management Cluster用VMの作成
PackerとManagement Clusterを動作させる環境が必要なので、Proxmox上にVMを作成します。私はUbuntu 24.04.1 LTSを使いました。
私はProxmox上に構築しましたが、PackerとK3sが動かせればそれでよいので、別の手段でもよいでしょう。
Packerでゴールデンイメージを作る
Proxmox用のイメージ作成手順を参考にしてゴールデンイメージを作成していきます。

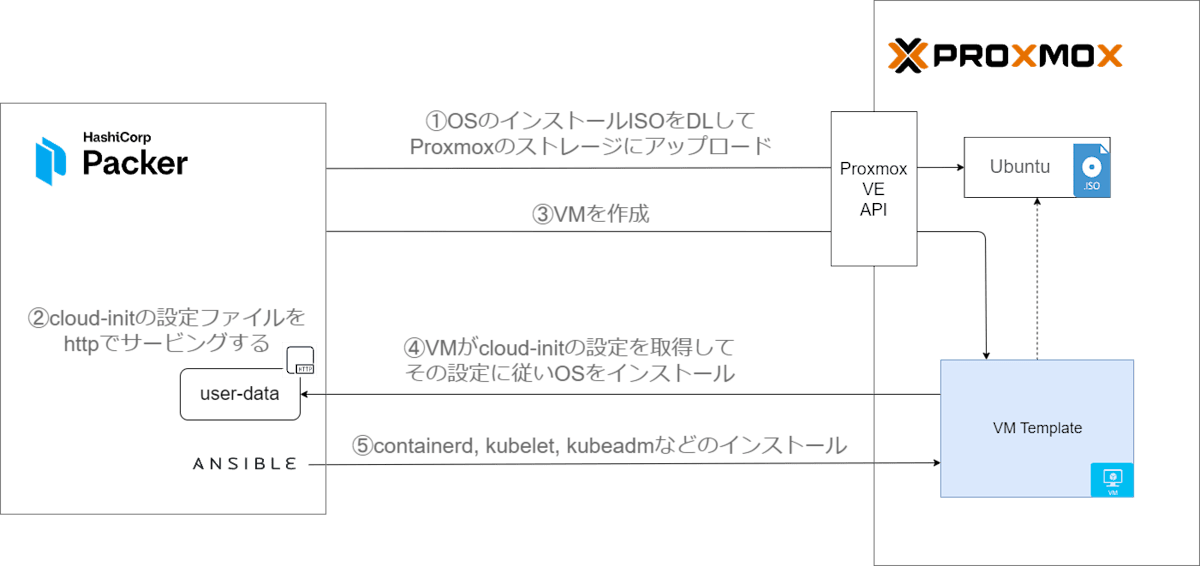

Packerは以下のようにゴールデンイメージを作成するフローを自動化してくれます。
WSL2上でPackerを使ってみたのですが、VMのcloud-initが完了せずタイムアウトになりました。あきらめて、Proxmox上のVM上で実行しました。
Packerの準備
公式サイトを参考にPackerをインストールします。
kubernetes-sigs/image-builderを自分の環境用に書き換えていきます。
image-builderをcloneします。
git clone https://github.com/kubernetes-sigs/image-builder.git
依存関係をインストール
cd images/capi
make deps-proxmox
私は以下の内容を書き換えました。
- LVM-Thinプールを使う場合、ディスクフォーマットを
qcow2からrawに変更。 - SCSI Controllerに
virtio-scsi-singleを設定。詳しくはストレージ設定編で説明するのですが、コンテナ用の永続ボリュームにProxmoxストレージを使いたい場合、SCSIコントローラーにVirtIO SCSI singleもしくは、VirtIO SCSI を設定する必要があります。 - IPv6を使わない場合、
boot_command_prefixにipv6.disable=1を追加。
diff --git a/images/capi/packer/proxmox/packer.json.tmpl b/images/capi/packer/proxmox/packer.json.tmpl
index bb0bdc226..8b6df41d0 100644
--- a/images/capi/packer/proxmox/packer.json.tmpl
+++ b/images/capi/packer/proxmox/packer.json.tmpl
@@ -13,7 +13,7 @@
"disks": [
{
"disk_size": "{{user `disk_size`}}",
- "format": "qcow2",
+ "format": "raw",
"storage_pool": "{{user `storage_pool`}}",
"storage_pool_type": "{{user `storage_pool_type`}}",
"type": "scsi"
@@ -42,7 +42,8 @@
"template_name": "{{ user `artifact_name` }}",
"type": "proxmox-iso",
"unmount_iso": "{{user `unmount_iso`}}",
- "vm_id": "{{user `vmid`}}"
+ "vm_id": "{{user `vmid`}}",
+ "scsi_controller": "virtio-scsi-single"
}
],
"post-processors": [
diff --git a/images/capi/packer/proxmox/ubuntu-2404.json b/images/capi/packer/proxmox/ubuntu-2404.json
index 2e5987105..82ba7001e 100644
--- a/images/capi/packer/proxmox/ubuntu-2404.json
+++ b/images/capi/packer/proxmox/ubuntu-2404.json
@@ -1,5 +1,5 @@
{
- "boot_command_prefix": "c<wait>linux /casper/vmlinuz --- autoinstall ds='nocloud-net;s=http://{{ .HTTPIP }}:{{ .HTTPPort }}/24.04/'<enter><wait10s>initrd /casper/initrd<enter><wait10s>boot<enter><wait10s>",
+ "boot_command_prefix": "c<wait>linux /casper/vmlinuz ipv6.disable=1 --- autoinstall ds='nocloud-net;s=http://{{ .HTTPIP }}:{{ .HTTPPort }}/24.04/'<enter><wait10s>initrd /casper/initrd<enter><wait10s>boot<enter><wait10s>",
"build_name": "ubuntu-2404",
"distribution_version": "2404",
"distro_name": "ubuntu",
Proxmoxのトークン作成
PackerからProxmoxを操作するためのユーザーとトークンを生成します。ProxmoxのGUI/CLIのどちらを使っても使うことができます。今回はCLIで操作します。
pveum user add packer@pve
pveum aclmod / -user packer@pve -role PVEVMAdmin
pveum user token add packer@pve packer -privsep 0
こんな感じの出力が得られる。トークンIDとトークン(value)をメモします。
┌──────────────┬──────────────────────────────────────┐
│ key │ value │
╞══════════════╪══════════════════════════════════════╡
│ full-tokenid │ packer@pve!packer │
├──────────────┼──────────────────────────────────────┤
│ info │ {"privsep":"0"} │
├──────────────┼──────────────────────────────────────┤
│ value │ xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx │
└──────────────┴──────────────────────────────────────┘
Packerを実行してゴールデンイメージを作成
Packerを実行して、VMのゴールデンイメージを作成します。
Packerの接続設定をします。
# 先ほど生成したトークン
export PROXMOX_USERNAME='packer@pve!packer'
export PROXMOX_TOKEN="xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx"
# Proxmox VE APIのURL
export PROXMOX_URL="https://192.168.10.138:8006/api2/json"
# Proxmoxのノード名、Proxmoxの画面から確認できる
export PROXMOX_NODE="pve1"
# ISOの格納されたストレージプール
# Datacenter > Storageから確認する
export PROXMOX_ISO_POOL="local"
# ネットワークデバイス。vmbr0指定しておけばよさそう。
export PROXMOX_BRIDGE="vmbr0"
# ゴールデンイメージ用VMのボリュームで使うストレージプール
# Datacenter > Storageから確認する
export PROXMOX_STORAGE_POOL="local-lvm"
Packerを実行します。
make build-proxmox-ubuntu-2404

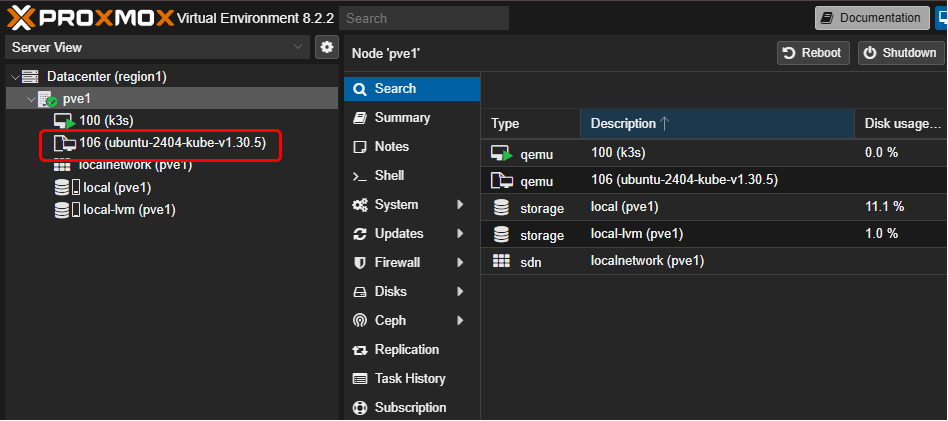

Kubernetesクラスタをデプロイするときに使うので、ゴールデンイメージのVM IDを確認します。今回は106ですね。
Management Clusterの構築
Proxmox上に立てたVMにKaaSを実現するためのManagement Clusterを構築します。
K3sのインストール
K3sのインストールはこれだけです。
curl -sfL https://get.k3s.io | sh -
Cluster APIをManagement Clusterにインストール
Cluster APIがProxmoxを操作するためのユーザーとトークンを生成します。
pveum user add capmox@pve
pveum aclmod / -user capmox@pve -role PVEVMAdmin
pveum user token add capmox@pve capi -privsep 0
トークンIDとトークン(value)をメモする。
┌──────────────┬──────────────────────────────────────┐
│ key │ value │
╞══════════════╪══════════════════════════════════════╡
│ full-tokenid │ capmox@pve!capi │
├──────────────┼──────────────────────────────────────┤
│ info │ {"privsep":"0"} │
├──────────────┼──────────────────────────────────────┤
│ value │ xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx │
└──────────────┴──────────────────────────────────────┘
Cluster APIの設定を環境変数に入れる。
# Proxmox VE APIのURL
export PROXMOX_URL="https://192.168.10.138:8006"
# 先ほど生成したトークン
export PROXMOX_TOKEN='capmox@pve!capi'
export PROXMOX_SECRET="xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx"
# ClusterClass設定編で使う
export CLUSTER_TOPOLOGY=true
# ストレージ設定編で使う
export EXP_CLUSTER_RESOURCE_SET=true
Cluster APIをManagement Clusterにインストールする
clusterctl init --infrastructure proxmox --ipam in-cluster
Kubernetesクラスタをプロビジョニング
KaaS払い出し用Namespaceを作成する
kubectl create kaas
環境変数で設定をします。
# Proxmoxのノード名、Proxmoxの画面から確認できる
export PROXMOX_SOURCENODE="pve1"
# Packerで作ったゴールデンイメージのVM ID
# Proxmoxの画面見るとubuntu-2404-kube-v1.30.5みたいな名前で作成されているので、そのVM IDを指定する
export TEMPLATE_VMID=106
# 払いだしたKubernetesの各ノードにSSHするときに使う公開鍵（カンマ区切りで複数書ける）
# 私はWindowsとWSL2の公開鍵を入れている
export VM_SSH_KEYS="ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQDhQKh2EmK+5FWCw89zHw1aBewgp8S2L/mNlZr10Dx6Dv7x6HCt/ooLJiwIXz+Lfj9pB2ikLbZ14zOP635dCjnSRFky8yHJwH5RpvuLFFOLmoELRFFNJPq5cuVsDXjMod/1rDSajqXY0Ml0cmQIQKvR1Nr/+8rVWrvVjt0pwsWEPpBNPl0L/xgrHgaQIQj6JAQco14XnY0n6bXEOewswKDWmUxdPYoOgMH+dokjjKuvJAuBDhYiGYrD9XwClduyDORDt3OwmuZYDGEIQLBa4oXLF1J8zF0tIDDwYlN+vh2zx2HxLJ6kIk+2FgW+mnvVi3s3v174GqjeIqoMF8EJtcB+IH4ACqruPdjiAgKR581wStcdfjISjcP0AYe9t6L86uG1aIViWPWL7RPZNY4KR4RsYwk9kXGOA6LVr0VmfJvNslU7+oCb67XlxLRHUNBOMy8EfadIXDoIz3FUch1HW2BNbhkStrujrEqk1B5/zlsFRQ7shmI3ccHr9QByslxcFgs=,ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQCjp0UvoAQy+wUpfEHr1YVU04htWc0qnVhtSCeXVD1Q8kiz/7itIKKfKGvz+PFU9kNcQlrQaUxQ/lh9SUC0y/epVLcxm3TBI99HTeeWTrO1RLvDIR0CS3iC2USPMEX0jbhF2fUoE+Q+vaZArNsP/zR1fEV2Dc5HW/dgjcKwNN9Xr7p6BujkwOQXM8DdqcTTMIdRoZhisD7LGDfWkro1fcoo0eeMGgdcGx/DJLw0s840t1teVxE0Payt4LGMtg/jOCOCXRTzmvLDSfdxBjxYGhT2IK/GFPoC/L2frFaie0N2dRRGI0j4SBgNQbJudQanJvsuT35UkMUrxgkANyrbFQmVmcJhuwo3mbXRLaBSojpBv3AQ3eF5X1WKvTNcZ3H04E0acReUtQcy00CP+8rI1uZ+bhC6NxgR2g1GPKoJZA2EJp4LF9oqyczQzKz62dXGXV5I9c2Sf2Q+q4bVIQjKc79U5EdQnQkTEIyEfI+ib+XvclrT1c1M95uTw1cogOUBDhk="
# Control Planeの仮想IPアドレス
# Control Planeの各ノードには別途IPアドレスが割り当てられます
export CONTROL_PLANE_ENDPOINT_IP=192.168.10.210
# Kubernetesの各ノード(Control Plane, Node)用IPアドレス
export NODE_IP_RANGES="[192.168.10.211-192.168.10.214]"
export GATEWAY="192.168.10.1"
export IP_PREFIX=24
# ネットワークデバイス。vmbr0指定しておけばよさそう。
export BRIDGE="vmbr0"
# 各ノードに設定されるDNSサーバー
export DNS_SERVERS="[8.8.8.8,8.8.4.4]"
# VMが払いだされるProxmoxノード
export ALLOWED_NODES="[pve1]"
export BOOT_VOLUME_DEVICE="scsi0"
Kubernetesクラスタを払いだします。
clusterctl generate cluster cluster01 --kubernetes-version v1.30.5 > cluster01-gen.yaml
kubectl apply -n kaas -f cluster01-gen.yaml
cluster01-gen.yaml
apiVersion: cluster.x-k8s.io/v1beta1
kind: Cluster
metadata:
name: cluster01
namespace: kaas
spec:
clusterNetwork:
pods:
cidrBlocks:
- 192.168.0.0/16
controlPlaneRef:
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: KubeadmControlPlane
name: cluster01-control-plane
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxCluster
name: cluster01
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxCluster
metadata:
name: cluster01
namespace: kaas
spec:
allowedNodes:
- pve1
controlPlaneEndpoint:
host: 192.168.10.210
port: 6443
dnsServers:
- 8.8.8.8
- 8.8.4.4
ipv4Config:
addresses:
- 192.168.10.211-192.168.10.214
gateway: 192.168.10.1
prefix: 24
---
apiVersion: controlplane.cluster.x-k8s.io/v1beta1
kind: KubeadmControlPlane
metadata:
name: cluster01-control-plane
namespace: kaas
spec:
kubeadmConfigSpec:
files:
- content: |
apiVersion: v1
kind: Pod
metadata:
creationTimestamp: null
name: kube-vip
namespace: kube-system
spec:
containers:
- args:
- manager
env:
- name: cp_enable
value: "true"
- name: vip_interface
value: ""
- name: address
value: 192.168.10.210
- name: port
value: "6443"
- name: vip_arp
value: "true"
- name: vip_leaderelection
value: "true"
- name: vip_leaseduration
value: "15"
- name: vip_renewdeadline
value: "10"
- name: vip_retryperiod
value: "2"
image: ghcr.io/kube-vip/kube-vip:v0.7.1
imagePullPolicy: IfNotPresent
name: kube-vip
resources: {}
securityContext:
capabilities:
add:
- NET_ADMIN
- NET_RAW
volumeMounts:
- mountPath: /etc/kubernetes/admin.conf
name: kubeconfig
hostAliases:
- hostnames:
- localhost
- kubernetes
ip: 127.0.0.1
hostNetwork: true
volumes:
- hostPath:
path: /etc/kubernetes/admin.conf
type: FileOrCreate
name: kubeconfig
status: {}
owner: root:root
path: /etc/kubernetes/manifests/kube-vip.yaml
- content: |
#!/bin/bash
# Copyright 2020 The Kubernetes Authors.
#
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#
# http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.
set -e
# Configure the workaround required for kubeadm init with kube-vip:
# xref: https://github.com/kube-vip/kube-vip/issues/684
# Nothing to do for kubernetes < v1.29
KUBEADM_MINOR="$(kubeadm version -o short | cut -d '.' -f 2)"
if [[ "$KUBEADM_MINOR" -lt "29" ]]; then
exit 0
fi
IS_KUBEADM_INIT="false"
# cloud-init kubeadm init
if [[ -f /run/kubeadm/kubeadm.yaml ]]; then
IS_KUBEADM_INIT="true"
fi
# ignition kubeadm init
if [[ -f /etc/kubeadm.sh ]] && grep -q -e "kubeadm init" /etc/kubeadm.sh; then
IS_KUBEADM_INIT="true"
fi
if [[ "$IS_KUBEADM_INIT" == "true" ]]; then
sed -i 's#path: /etc/kubernetes/admin.conf#path: /etc/kubernetes/super-admin.conf#' \
/etc/kubernetes/manifests/kube-vip.yaml
fi
owner: root:root
path: /etc/kube-vip-prepare.sh
permissions: "0700"
initConfiguration:
nodeRegistration:
kubeletExtraArgs:
provider-id: proxmox://'{{ ds.meta_data.instance_id }}'
joinConfiguration:
nodeRegistration:
kubeletExtraArgs:
provider-id: proxmox://'{{ ds.meta_data.instance_id }}'
preKubeadmCommands:
- /etc/kube-vip-prepare.sh
users:
- name: root
sshAuthorizedKeys:
- ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQDhQKh2EmK+5FWCw89zHw1aBewgp8S2L/mNlZr10Dx6Dv7x6HCt/ooLJiwIXz+Lfj9pB2ikLbZ14zOP635dCjnSRFky8yHJwH5RpvuLFFOLmoELRFFNJPq5cuVsDXjMod/1rDSajqXY0Ml0cmQIQKvR1Nr/+8rVWrvVjt0pwsWEPpBNPl0L/xgrHgaQIQj6JAQco14XnY0n6bXEOewswKDWmUxdPYoOgMH+dokjjKuvJAuBDhYiGYrD9XwClduyDORDt3OwmuZYDGEIQLBa4oXLF1J8zF0tIDDwYlN+vh2zx2HxLJ6kIk+2FgW+mnvVi3s3v174GqjeIqoMF8EJtcB+IH4ACqruPdjiAgKR581wStcdfjISjcP0AYe9t6L86uG1aIViWPWL7RPZNY4KR4RsYwk9kXGOA6LVr0VmfJvNslU7+oCb67XlxLRHUNBOMy8EfadIXDoIz3FUch1HW2BNbhkStrujrEqk1B5/zlsFRQ7shmI3ccHr9QByslxcFgs=
- ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQCjp0UvoAQy+wUpfEHr1YVU04htWc0qnVhtSCeXVD1Q8kiz/7itIKKfKGvz+PFU9kNcQlrQaUxQ/lh9SUC0y/epVLcxm3TBI99HTeeWTrO1RLvDIR0CS3iC2USPMEX0jbhF2fUoE+Q+vaZArNsP/zR1fEV2Dc5HW/dgjcKwNN9Xr7p6BujkwOQXM8DdqcTTMIdRoZhisD7LGDfWkro1fcoo0eeMGgdcGx/DJLw0s840t1teVxE0Payt4LGMtg/jOCOCXRTzmvLDSfdxBjxYGhT2IK/GFPoC/L2frFaie0N2dRRGI0j4SBgNQbJudQanJvsuT35UkMUrxgkANyrbFQmVmcJhuwo3mbXRLaBSojpBv3AQ3eF5X1WKvTNcZ3H04E0acReUtQcy00CP+8rI1uZ+bhC6NxgR2g1GPKoJZA2EJp4LF9oqyczQzKz62dXGXV5I9c2Sf2Q+q4bVIQjKc79U5EdQnQkTEIyEfI+ib+XvclrT1c1M95uTw1cogOUBDhk=
machineTemplate:
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxMachineTemplate
name: cluster01-control-plane
replicas: 1
version: v1.30.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxMachineTemplate
metadata:
name: cluster01-control-plane
namespace: kaas
spec:
template:
spec:
disks:
bootVolume:
disk: scsi0
sizeGb: 100
format: qcow2
full: true
memoryMiB: 16384
network:
default:
bridge: vmbr0
model: virtio
numCores: 4
numSockets: 2
sourceNode: pve1
templateID: 106
---
apiVersion: cluster.x-k8s.io/v1beta1
kind: MachineDeployment
metadata:
name: cluster01-workers
namespace: kaas
spec:
clusterName: cluster01
replicas: 0
selector:
matchLabels: null
template:
metadata:
labels:
node-role.kubernetes.io/node: ""
spec:
bootstrap:
configRef:
apiVersion: bootstrap.cluster.x-k8s.io/v1beta1
kind: KubeadmConfigTemplate
name: cluster01-worker
clusterName: cluster01
infrastructureRef:
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxMachineTemplate
name: cluster01-worker
version: v1.30.5
---
apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1
kind: ProxmoxMachineTemplate
metadata:
name: cluster01-worker
namespace: kaas
spec:
template:
spec:
disks:
bootVolume:
disk: scsi0
sizeGb: 100
format: qcow2
full: true
memoryMiB: 16384
network:
default:
bridge: vmbr0
model: virtio
numCores: 4
numSockets: 2
sourceNode: pve1
templateID: 106
---
apiVersion: bootstrap.cluster.x-k8s.io/v1beta1
kind: KubeadmConfigTemplate
metadata:
name: cluster01-worker
namespace: kaas
spec:
template:
spec:
joinConfiguration:
nodeRegistration:
kubeletExtraArgs:
provider-id: proxmox://'{{ ds.meta_data.instance_id }}'
users:
- name: root
sshAuthorizedKeys:
- ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQDhQKh2EmK+5FWCw89zHw1aBewgp8S2L/mNlZr10Dx6Dv7x6HCt/ooLJiwIXz+Lfj9pB2ikLbZ14zOP635dCjnSRFky8yHJwH5RpvuLFFOLmoELRFFNJPq5cuVsDXjMod/1rDSajqXY0Ml0cmQIQKvR1Nr/+8rVWrvVjt0pwsWEPpBNPl0L/xgrHgaQIQj6JAQco14XnY0n6bXEOewswKDWmUxdPYoOgMH+dokjjKuvJAuBDhYiGYrD9XwClduyDORDt3OwmuZYDGEIQLBa4oXLF1J8zF0tIDDwYlN+vh2zx2HxLJ6kIk+2FgW+mnvVi3s3v174GqjeIqoMF8EJtcB+IH4ACqruPdjiAgKR581wStcdfjISjcP0AYe9t6L86uG1aIViWPWL7RPZNY4KR4RsYwk9kXGOA6LVr0VmfJvNslU7+oCb67XlxLRHUNBOMy8EfadIXDoIz3FUch1HW2BNbhkStrujrEqk1B5/zlsFRQ7shmI3ccHr9QByslxcFgs=
- ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQCjp0UvoAQy+wUpfEHr1YVU04htWc0qnVhtSCeXVD1Q8kiz/7itIKKfKGvz+PFU9kNcQlrQaUxQ/lh9SUC0y/epVLcxm3TBI99HTeeWTrO1RLvDIR0CS3iC2USPMEX0jbhF2fUoE+Q+vaZArNsP/zR1fEV2Dc5HW/dgjcKwNN9Xr7p6BujkwOQXM8DdqcTTMIdRoZhisD7LGDfWkro1fcoo0eeMGgdcGx/DJLw0s840t1teVxE0Payt4LGMtg/jOCOCXRTzmvLDSfdxBjxYGhT2IK/GFPoC/L2frFaie0N2dRRGI0j4SBgNQbJudQanJvsuT35UkMUrxgkANyrbFQmVmcJhuwo3mbXRLaBSojpBv3AQ3eF5X1WKvTNcZ3H04E0acReUtQcy00CP+8rI1uZ+bhC6NxgR2g1GPKoJZA2EJp4LF9oqyczQzKz62dXGXV5I9c2Sf2Q+q4bVIQjKc79U5EdQnQkTEIyEfI+ib+XvclrT1c1M95uTw1cogOUBDhk=
Kubernetesクラスタが払いだされているのが確認できます。
❯ kubectl get cluster -n kaas
NAME CLUSTERCLASS PHASE AGE VERSION
cluster01 kubeadm-v1.30.5 Provisioned 9h v1.30.5
払いだされたノード(VM)を確認できます。
❯ kubectl get machine -n kaas
NAME CLUSTER NODENAME PROVIDERID PHASE AGE VERSION
cluster01-cpu-node-zl6vk-2klbn-mk22j cluster01 cluster01-cpu-node-zl6vk-2klbn-mk22j proxmox://866739c6-30cc-4a1b-8fba-a1875474ade1 Running 9h v1.30.5
cluster01-wt4kp-2ttpn cluster01 cluster01-wt4kp-2ttpn proxmox://b6a092f1-0266-45e6-b216-f73634d60627 Running 9h v1.30.5
クラスタにアクセス
kubeconfigを取得します。
clusterctl get kubeconfig cluster01 -n kaas > ~/.kube/cluster01.config
if [ -z "$KUBECONFIG" ]; then
export KUBECONFIG=${HOME}/.kube/config
fi
export KUBECONFIG=${KUBECONFIG}:${HOME}/.kube/cluster01.config
払いだされたクラスタのコンテキストに切り替えて、クラスタの初期設定をしていきましょう。
kubectl config use-context cluster01-admin@cluster01
CNIをインストールします。(今回はCiliumを使います)
cilium install
これでクラスタの初期設定は完了したので、好きにPodをデプロイできる状態になります。
クリーンアップ
払いだしたクラスタを削除します。
Management Clusterで操作します。
kubectl config use-context k3s
clusterリソースを削除すると、他もすべて削除されます。
kubectl delete cluster cluster01
まとめ
自宅のPCに構築したProxmox上にCluster APIをインストールして、Kubernetesクラスタを払いだしてみました。
さて、これでKaaS完成といいたいところですが、KaaSというにはまだ課題が残ります。
- 1つクラスタを作るためにインフラ構成を意識したパラメーターを環境変数に設定しないといけない
- 1クラスタを構成するマニフェストが266行と巨大なので、払い出しのたびに作成するのも、IaCで管理するのも大変
cluster01-gen.yaml
apiVersion: cluster.x-k8s.io/v1beta1 kind: Cluster metadata: name: cluster01 namespace: kaas spec: clusterNetwork: pods: cidrBlocks: - 192.168.0.0/16 controlPlaneRef: apiVersion: controlplane.cluster.x-k8s.io/v1beta1 kind: KubeadmControlPlane name: cluster01-control-plane infrastructureRef: apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxCluster name: cluster01 --- apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxCluster metadata: name: cluster01 namespace: kaas spec: allowedNodes: - pve1 controlPlaneEndpoint: host: 192.168.10.210 port: 6443 dnsServers: - 8.8.8.8 - 8.8.4.4 ipv4Config: addresses: - 192.168.10.211-192.168.10.214 gateway: 192.168.10.1 prefix: 24 --- apiVersion: controlplane.cluster.x-k8s.io/v1beta1 kind: KubeadmControlPlane metadata: name: cluster01-control-plane namespace: kaas spec: kubeadmConfigSpec: files: - content: | apiVersion: v1 kind: Pod metadata: creationTimestamp: null name: kube-vip namespace: kube-system spec: containers: - args: - manager env: - name: cp_enable value: "true" - name: vip_interface value: "" - name: address value: 192.168.10.210 - name: port value: "6443" - name: vip_arp value: "true" - name: vip_leaderelection value: "true" - name: vip_leaseduration value: "15" - name: vip_renewdeadline value: "10" - name: vip_retryperiod value: "2" image: ghcr.io/kube-vip/kube-vip:v0.7.1 imagePullPolicy: IfNotPresent name: kube-vip resources: {} securityContext: capabilities: add: - NET_ADMIN - NET_RAW volumeMounts: - mountPath: /etc/kubernetes/admin.conf name: kubeconfig hostAliases: - hostnames: - localhost - kubernetes ip: 127.0.0.1 hostNetwork: true volumes: - hostPath: path: /etc/kubernetes/admin.conf type: FileOrCreate name: kubeconfig status: {} owner: root:root path: /etc/kubernetes/manifests/kube-vip.yaml - content: | #!/bin/bash # Copyright 2020 The Kubernetes Authors. # # Licensed under the Apache License, Version 2.0 (the "License"); # you may not use this file except in compliance with the License. # You may obtain a copy of the License at # # http://www.apache.org/licenses/LICENSE-2.0 # # Unless required by applicable law or agreed to in writing, software # distributed under the License is distributed on an "AS IS" BASIS, # WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied. # See the License for the specific language governing permissions and # limitations under the License. set -e # Configure the workaround required for kubeadm init with kube-vip: # xref: https://github.com/kube-vip/kube-vip/issues/684 # Nothing to do for kubernetes < v1.29 KUBEADM_MINOR="$(kubeadm version -o short | cut -d '.' -f 2)" if [[ "$KUBEADM_MINOR" -lt "29" ]]; then exit 0 fi IS_KUBEADM_INIT="false" # cloud-init kubeadm init if [[ -f /run/kubeadm/kubeadm.yaml ]]; then IS_KUBEADM_INIT="true" fi # ignition kubeadm init if [[ -f /etc/kubeadm.sh ]] && grep -q -e "kubeadm init" /etc/kubeadm.sh; then IS_KUBEADM_INIT="true" fi if [[ "$IS_KUBEADM_INIT" == "true" ]]; then sed -i 's#path: /etc/kubernetes/admin.conf#path: /etc/kubernetes/super-admin.conf#' \ /etc/kubernetes/manifests/kube-vip.yaml fi owner: root:root path: /etc/kube-vip-prepare.sh permissions: "0700" initConfiguration: nodeRegistration: kubeletExtraArgs: provider-id: proxmox://'{{ ds.meta_data.instance_id }}' joinConfiguration: nodeRegistration: kubeletExtraArgs: provider-id: proxmox://'{{ ds.meta_data.instance_id }}' preKubeadmCommands: - /etc/kube-vip-prepare.sh users: - name: root sshAuthorizedKeys: - ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQDhQKh2EmK+5FWCw89zHw1aBewgp8S2L/mNlZr10Dx6Dv7x6HCt/ooLJiwIXz+Lfj9pB2ikLbZ14zOP635dCjnSRFky8yHJwH5RpvuLFFOLmoELRFFNJPq5cuVsDXjMod/1rDSajqXY0Ml0cmQIQKvR1Nr/+8rVWrvVjt0pwsWEPpBNPl0L/xgrHgaQIQj6JAQco14XnY0n6bXEOewswKDWmUxdPYoOgMH+dokjjKuvJAuBDhYiGYrD9XwClduyDORDt3OwmuZYDGEIQLBa4oXLF1J8zF0tIDDwYlN+vh2zx2HxLJ6kIk+2FgW+mnvVi3s3v174GqjeIqoMF8EJtcB+IH4ACqruPdjiAgKR581wStcdfjISjcP0AYe9t6L86uG1aIViWPWL7RPZNY4KR4RsYwk9kXGOA6LVr0VmfJvNslU7+oCb67XlxLRHUNBOMy8EfadIXDoIz3FUch1HW2BNbhkStrujrEqk1B5/zlsFRQ7shmI3ccHr9QByslxcFgs= - ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQCjp0UvoAQy+wUpfEHr1YVU04htWc0qnVhtSCeXVD1Q8kiz/7itIKKfKGvz+PFU9kNcQlrQaUxQ/lh9SUC0y/epVLcxm3TBI99HTeeWTrO1RLvDIR0CS3iC2USPMEX0jbhF2fUoE+Q+vaZArNsP/zR1fEV2Dc5HW/dgjcKwNN9Xr7p6BujkwOQXM8DdqcTTMIdRoZhisD7LGDfWkro1fcoo0eeMGgdcGx/DJLw0s840t1teVxE0Payt4LGMtg/jOCOCXRTzmvLDSfdxBjxYGhT2IK/GFPoC/L2frFaie0N2dRRGI0j4SBgNQbJudQanJvsuT35UkMUrxgkANyrbFQmVmcJhuwo3mbXRLaBSojpBv3AQ3eF5X1WKvTNcZ3H04E0acReUtQcy00CP+8rI1uZ+bhC6NxgR2g1GPKoJZA2EJp4LF9oqyczQzKz62dXGXV5I9c2Sf2Q+q4bVIQjKc79U5EdQnQkTEIyEfI+ib+XvclrT1c1M95uTw1cogOUBDhk= machineTemplate: infrastructureRef: apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxMachineTemplate name: cluster01-control-plane replicas: 1 version: v1.30.5 --- apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxMachineTemplate metadata: name: cluster01-control-plane namespace: kaas spec: template: spec: disks: bootVolume: disk: scsi0 sizeGb: 100 format: qcow2 full: true memoryMiB: 16384 network: default: bridge: vmbr0 model: virtio numCores: 4 numSockets: 2 sourceNode: pve1 templateID: 106 --- apiVersion: cluster.x-k8s.io/v1beta1 kind: MachineDeployment metadata: name: cluster01-workers namespace: kaas spec: clusterName: cluster01 replicas: 0 selector: matchLabels: null template: metadata: labels: node-role.kubernetes.io/node: "" spec: bootstrap: configRef: apiVersion: bootstrap.cluster.x-k8s.io/v1beta1 kind: KubeadmConfigTemplate name: cluster01-worker clusterName: cluster01 infrastructureRef: apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxMachineTemplate name: cluster01-worker version: v1.30.5 --- apiVersion: infrastructure.cluster.x-k8s.io/v1alpha1 kind: ProxmoxMachineTemplate metadata: name: cluster01-worker namespace: kaas spec: template: spec: disks: bootVolume: disk: scsi0 sizeGb: 100 format: qcow2 full: true memoryMiB: 16384 network: default: bridge: vmbr0 model: virtio numCores: 4 numSockets: 2 sourceNode: pve1 templateID: 106 --- apiVersion: bootstrap.cluster.x-k8s.io/v1beta1 kind: KubeadmConfigTemplate metadata: name: cluster01-worker namespace: kaas spec: template: spec: joinConfiguration: nodeRegistration: kubeletExtraArgs: provider-id: proxmox://'{{ ds.meta_data.instance_id }}' users: - name: root sshAuthorizedKeys: - ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQDhQKh2EmK+5FWCw89zHw1aBewgp8S2L/mNlZr10Dx6Dv7x6HCt/ooLJiwIXz+Lfj9pB2ikLbZ14zOP635dCjnSRFky8yHJwH5RpvuLFFOLmoELRFFNJPq5cuVsDXjMod/1rDSajqXY0Ml0cmQIQKvR1Nr/+8rVWrvVjt0pwsWEPpBNPl0L/xgrHgaQIQj6JAQco14XnY0n6bXEOewswKDWmUxdPYoOgMH+dokjjKuvJAuBDhYiGYrD9XwClduyDORDt3OwmuZYDGEIQLBa4oXLF1J8zF0tIDDwYlN+vh2zx2HxLJ6kIk+2FgW+mnvVi3s3v174GqjeIqoMF8EJtcB+IH4ACqruPdjiAgKR581wStcdfjISjcP0AYe9t6L86uG1aIViWPWL7RPZNY4KR4RsYwk9kXGOA6LVr0VmfJvNslU7+oCb67XlxLRHUNBOMy8EfadIXDoIz3FUch1HW2BNbhkStrujrEqk1B5/zlsFRQ7shmI3ccHr9QByslxcFgs= - ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAABgQCjp0UvoAQy+wUpfEHr1YVU04htWc0qnVhtSCeXVD1Q8kiz/7itIKKfKGvz+PFU9kNcQlrQaUxQ/lh9SUC0y/epVLcxm3TBI99HTeeWTrO1RLvDIR0CS3iC2USPMEX0jbhF2fUoE+Q+vaZArNsP/zR1fEV2Dc5HW/dgjcKwNN9Xr7p6BujkwOQXM8DdqcTTMIdRoZhisD7LGDfWkro1fcoo0eeMGgdcGx/DJLw0s840t1teVxE0Payt4LGMtg/jOCOCXRTzmvLDSfdxBjxYGhT2IK/GFPoC/L2frFaie0N2dRRGI0j4SBgNQbJudQanJvsuT35UkMUrxgkANyrbFQmVmcJhuwo3mbXRLaBSojpBv3AQ3eF5X1WKvTNcZ3H04E0acReUtQcy00CP+8rI1uZ+bhC6NxgR2g1GPKoJZA2EJp4LF9oqyczQzKz62dXGXV5I9c2Sf2Q+q4bVIQjKc79U5EdQnQkTEIyEfI+ib+XvclrT1c1M95uTw1cogOUBDhk=
ということで、次回はClusterClassを使って、インフラ構成を意識しない短いマニフェストだけでKubernetesクラスタをデプロイできるようにする仕組みを紹介します。
Discussion
