ラズパイクラスタでkubernetes the hard wayをやってみた

2025/06/11に公開
 はじめにk8sとお友達になりたいと今日この頃思い始めたので、よくお見掛けするラズパイクラスタでのk8s構築をしてみました。（ミニpcでproxmoxなどでVM組んでやった方が良い！などの意見も見ますが、私は物理的に組み立てをやりたかったのもあったのでラズパイを選びました。）

また、折角なので基本的なコンポーネントについても学びたく、kubernetes the hard wayを参考に構築してみました。

 HW準備

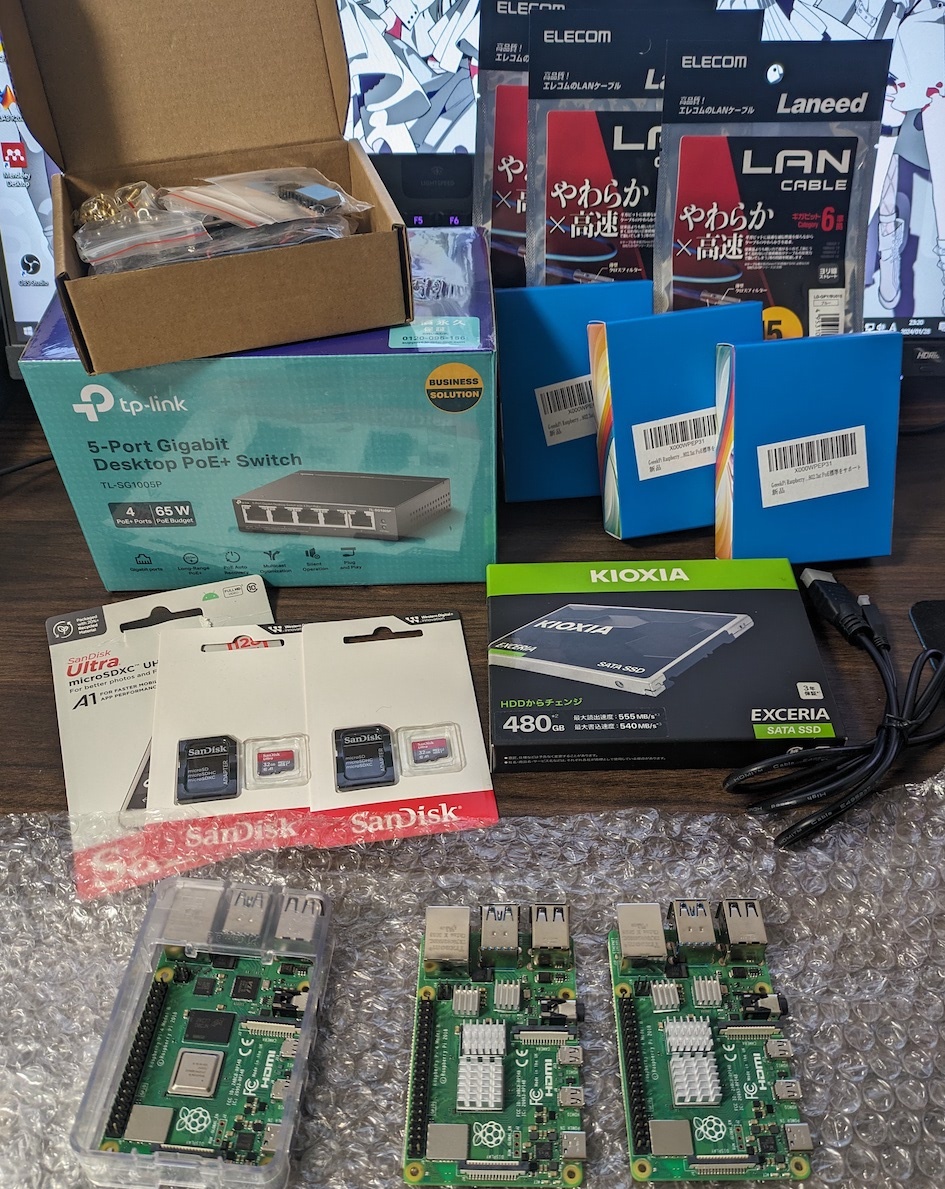

 用意したもの
下記のような機器を用意しました。


機器
数量
用途


Raspberry Pi4 Model B (8GB)
3
主役のラズパイくん。 マスターx1, ワーカーx2想定。

GeeekPi Raspberry Pi4 PoE HAT
3
PoE給電を採用。配線が少ない方が嬉しい。

SanDisk microSDカード 32GB
2
ラズパイに挿す子。128GBを1枚持ってたので2枚だけ購入。

SanDisk microSDカード 128GB
1
うちに眠ってた子を引っ張り出した。

GeeekPi Raspberry Pi4クラスターケース
1
クラスタというからには見た目もそれっぽく。

TP-Link スイッチングハブ PoEハブ
1
LAN構築兼ラズパイくんへのPoE給電。

エレコム LANケーブル CAT6 0.15m
3
ラズパイとスイッチを繋ぐ用。短いのが欲しかった。

KIOXIA 内蔵 SSD 480GB
1
うちに眠ってた子を引っ張り出した。


 組み立て
ラズパイにPoE HATを装着

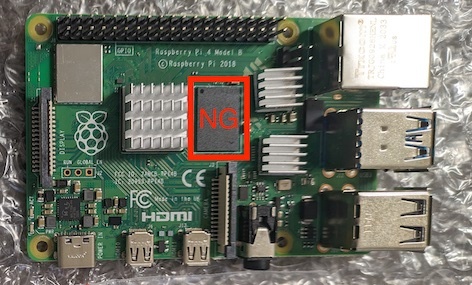

クラスタケースに付属していたヒートシンクをペタペタと貼って、いざPoE HATを装着！
しかし、RAM部分のヒートシンクと物理干渉してしまうため、気をつけながら剥がしました。

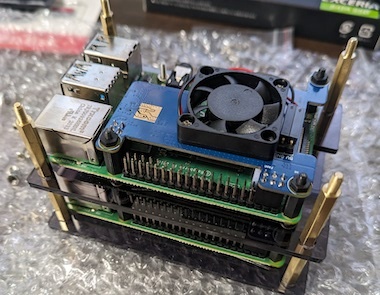

クラスタケースに積み上げる・2段・3段
HATを装着したラズパイたちをクラスタケースに載せていきます。

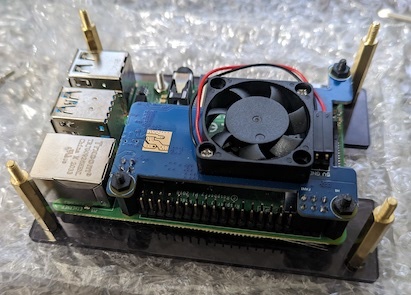

・1段
スイッチと接続して、PoE動作確認
最後にLANケーブルぶっ刺してスイッチと繋ぎます。
スイッチに電源を入れると、無事にラズパイも電源が入りました。
やはり線の少なさは魅力的です。（ちゃんと動作することが一番ですが。）

 構成

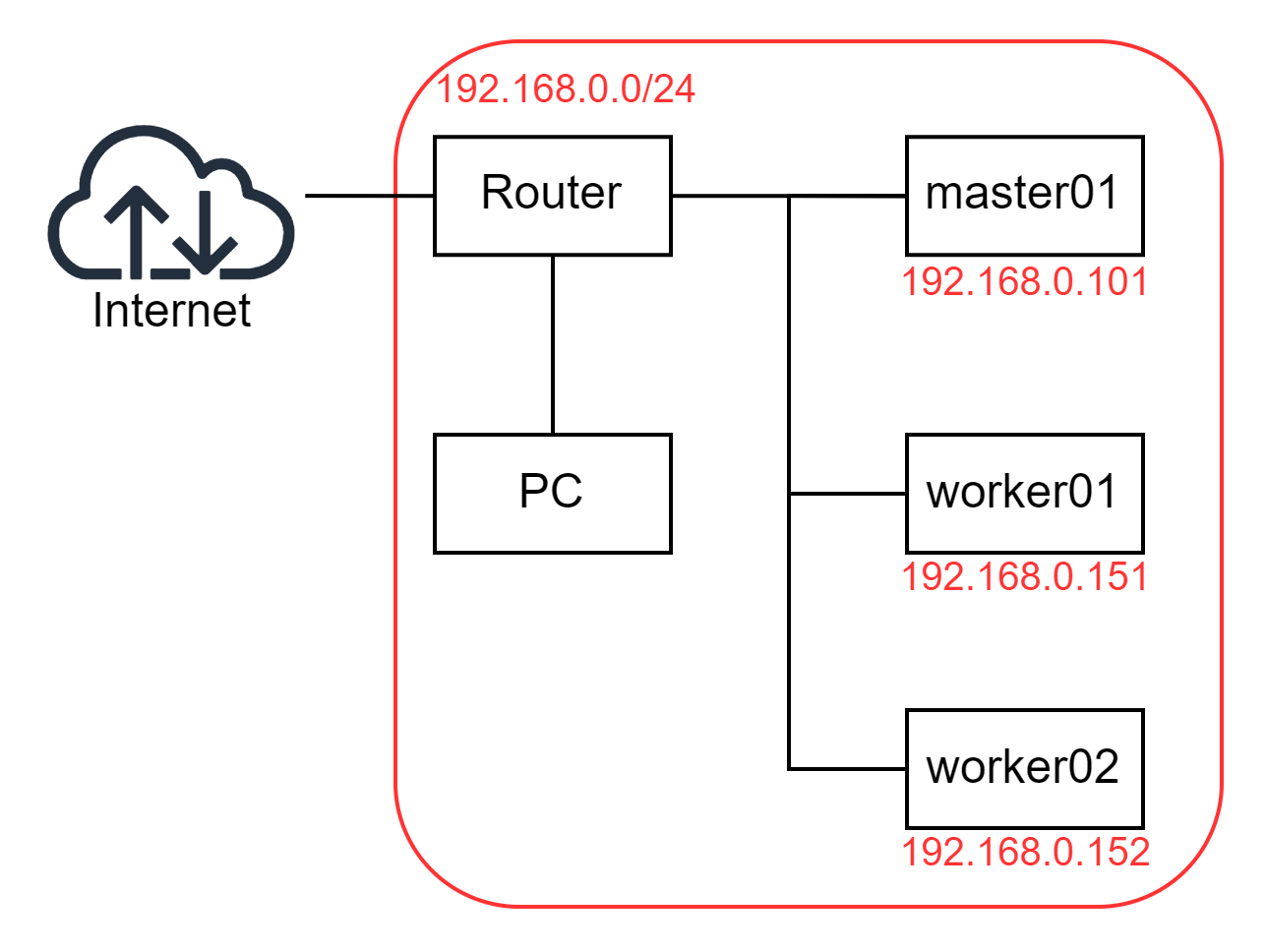

 NW
LAN1: Wifi（192.168.0.0/24）


Name
IP Address


master01
192.168.0.101

worker01
192.168.0.151

worker02
192.168.0.152

k8s Network


Name
CIDR


Pod用サブネット
10.10.0.0/16

├ worker01
10.10.1.0/24

└ worker02
10.10.2.0/24

Cluster IP用サブネット
10.32.0.0/24

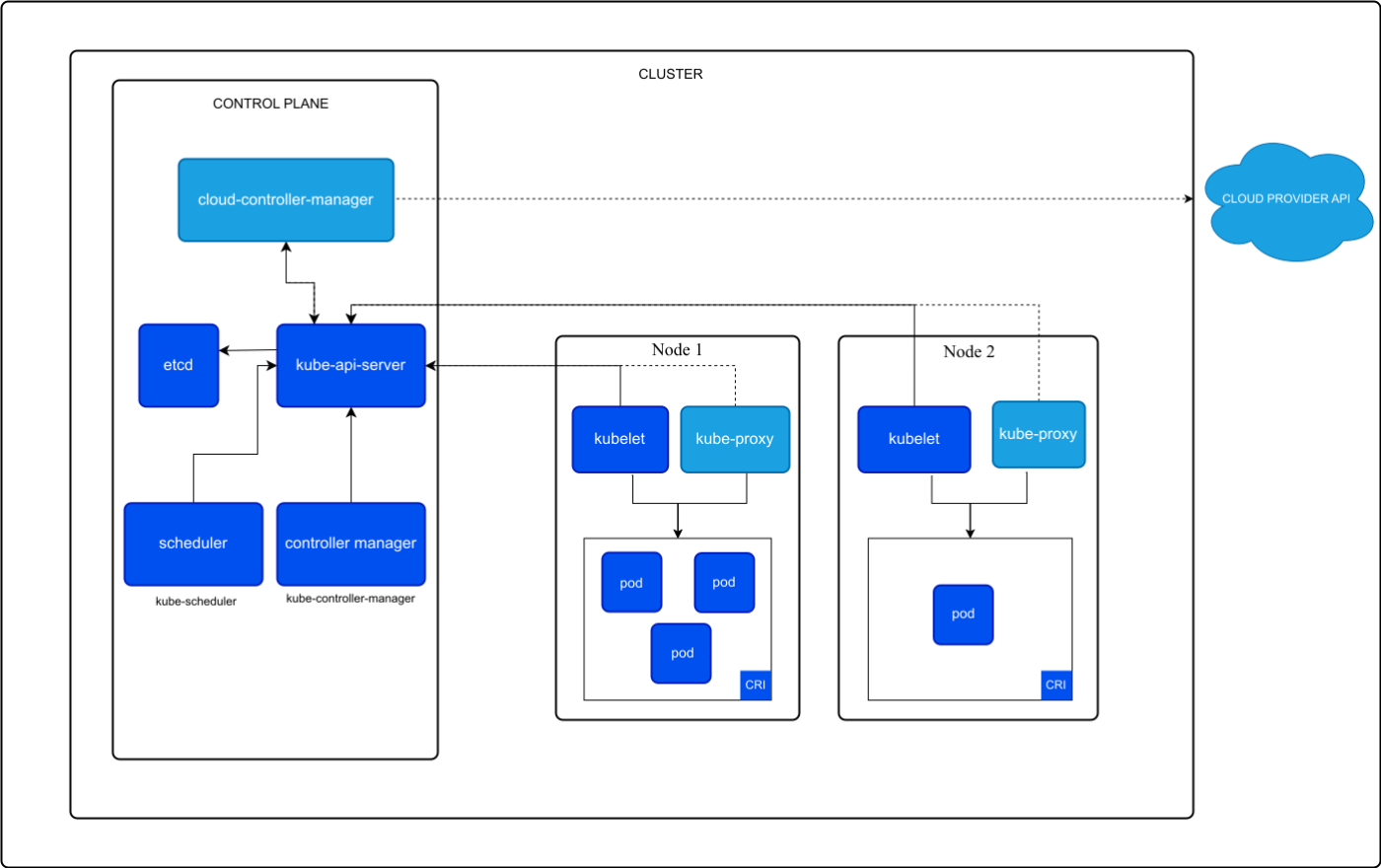

 k8s以下の公式の図が今回構成するk8sのアーキテクチャとしてシンプルでわかりやすい。（cloud-controller-managerは今回の対象外）



https://kubernetes.io/images/docs/kubernetes-cluster-architecture.svg
各コンポーネントの説明は以下の資料が個人的にはちょうどいい粒度でした。
https://speakerdeck.com/bells17/akitekutiyakaraxue-hukubernetesnoquan-ti-xiang

 OS設定OSはUbuntu Server 24.04.2 LTSを使用。
Raspberry Pi MangerでOSイメージ書き込むときに以下を追加で設定しておく（楽なので）。
ホスト名
ユーザー作成
Wi-Fi（必要な場合）
ssh接続有効化

IPアドレスの固定
/etc/netplan/ 配下の設定yamlファイルを作成もしくは編集して以下を設定する。今回は有線LANのみ利用するが、Wifiを利用する場合はその分の設定も追加する
めも

/etc/netplan配下に複数のyamlがある場合は辞書順に読み込まれて設定がマージされていく。設定項目レベルの重複がある場合は後から読み込まれた設定で上書きされる。
network:
    version: 2
    ethernets:
        eth0:
            dhcp4: false
            addresses:
                - 192.168.0.x/24
作成したらnetplan applyで設定を反映させる。
新規にyamlファイルを作成するとPermissions for /etc/netplan/<作成したyamlファイル> are too open. Netplan configuration should NOT be accessible by others. のようなパーミッション広すぎ警告が出ることがあります。
各種ラズパイの/etc/hostsに互いのホスト名を登録しておくと接続が楽になります。

 バージョン（2025/06/01時点）
kubernetes v1.32.x

containerd v2.1.x

cni v1.6.x

etcd v3.6.x

 各種バイナリファイルをダウンロードラズパイに配布するために、作業用pcにダウンロードしていく。
kubectlに関しては作業用PCへインストールするので、作業用PCのアーキテクチャにあったものをダウンロードする点に注意。
ダウンロードしたもの（https://github.com/kelseyhightower/kubernetes-the-hard-way/blob/master/docs/02-jumpbox.mdの手順に従って取得）


kubectl
1.32.3
k8sのCLIクライアントツール


kube-apiserver
1.32.3
k8s APIを提供

kube-controller-manager
1.32.3
各種コントローラの管理

kube-scheduler
1.32.3
PodをNodeに割り当て

etcd
3.6.0
k8sのクラスター情報を保存するKVS

kubelet
1.32.3
Podの管理

kube-proxy
1.32.3
Serviceへのルーティング処理

crictl
1.32.0
CRI互換のコンテナランタイム用のコマンドラインインターフェース

runc
1.3.0
コンテナの低レベルランタイム

containerd
2.1.0
コンテナの高レベルランタイム

cni
1.6.2
Container Network Interface

kubectl は実行権限を付与して/usr/local/bin に配置し、コマンド実行できることを確認する。
kubectl version --client
> Client Version: v1.32.3
> Kustomize Version: v5.5.0

 証明書k8sではコンポーネント間の通信が基本的にTLS通信で行われるらしい。
https://kubernetes.io/ja/docs/setup/best-practices/certificates/
本家ではopensslを用いているが、ここではcfsslを用いることにする。

 必要な証明書Kubernetesは以下のコンポーネント・用途にて証明書を利用するとのこと。
kubeletがAPIサーバーの認証をするためのクライアント証明書

APIサーバーがkubeletと通信するためのkubeletのサーバー証明書

APIサーバーのエンドポイント用サーバー証明書

クラスターの管理者がAPIサーバーの認証を行うためのクライアント証明書

APIサーバーがkubeletと通信するためのクライアント証明書

APIサーバーがetcdと通信するためのクライアント証明書

controller managerがAPIサーバーと通信するためのクライアント証明書およびkubeconfig

スケジューラーがAPIサーバーと通信するためのクライアント証明書およびkubeconfig

front-proxy用のクライアント証明書およびサーバー証明書

 証明書の作成CA

configとcsrの情報を記載したjsonを作成する。cfsslではこの辺りをjsonで管理できるのが良き。
ca-config.json
{
    "signing": {
        "default": {
            "expiry": "87600h"
        },
        "profiles": {
            "kubernetes": {
                "expiry": "87600h",
                "usages": [
                    "signing",
                    "key encipherment",
                    "server auth",
                    "client auth"
                ]
            }
        }
    }
}
ca-csr.json
{
    "CN": "Kubernetes",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
	          "C": "JP",
	          "O": "Kubernetes",
	          "ST": "Tokyo"
        }
    ]
}
以下のコマンドで認証局の秘密鍵と自己署名証明書を作成する。
cfssl gencert -initca ca-csr.json | cfssljson -bare ca -
admin用
クライアント証明書の作成
admin-csr.json
{
    "CN": "admin",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:masters",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  admin-csr.json | cfssljson -bare admin
kubelet用

クライアント証明書の作成
<hostname>-csr.json
{
    "CN": "system:node:<hostname>",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:nodes",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -hostname=<hostname>,<node_ipaddr> \
  -profile=kubernetes \
  <hostname>-csr.json | cfssljson -bare <hostname>
なお、<node_ipaddr>は各ノードのIPアドレスとなるため、以下のように設定しました。


<hostname>
<node_ipaddr>


master01
192.168.0.101

worker01
192.168.0.151

worker02
192.168.0.152

kube-controller-manager用

クライアント証明書の作成
kube-controller-manager-csr.json
{
    "CN": "system:kube-controller-manager",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:kube-controller-manager",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-controller-manager-csr.json | cfssljson -bare kube-controller-manager
kube-proxy用

クライアント証明書の作成
kube-proxy-csr.json
{
    "CN": "system:kube-proxy"
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:node-proxier",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-proxy-csr.json | cfssljson -bare kube-proxy
kube-scheduler用

クライアント証明書の作成
kube-scheduler-csr.json
{
    "CN": "system:kube-scheduler",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:kube-scheduler",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  kube-scheduler-csr.json | cfssljson -bare kube-scheduler
kube-apiserver用

サーバ証明書の作成
kubernetes-csr.json
{
    "CN": "kubernetes",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "Kubernetes",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
※workerノードのセットアップにて後述しますが、以下のコマンドの-hostname に不足があります。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -hostname=10.32.0.1,master01,127.0.0.1,kubernetes,kubernetes.default,kubernetes.default.svc,kubernetes.default.svc.cluster,kubernetes.svc.cluster.local,api-server.kubernetes.local \
  -profile=kubernetes \
  kubernetes-csr.json | cfssljson -bare kubernetes
service-account用

クライアント証明書の作成
service-account-csr.json
{
    "CN": "service-account",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "Kubernetes",
            "ST": "Tokyo"
        }
    ]
}
以下のコマンドで秘密鍵と証明書を作成する。
cfssl gencert \
  -ca=ca.pem \
  -ca-key=ca-key.pem \
  -config=ca-config.json \
  -profile=kubernetes \
  service-account-csr.json | cfssljson -bare service-account
作成できたら証明書を各サーバに配置します。配置する証明書は以下の通りです。
master01
ca.pem
ca-key.pem
kebernetes.pem
kuberbetes-key.pem
service-sccount.pem
service-sccount-key.pem

worker01, worker02
ca.pem
<hostname>.pem
<hostname>-key.pem


 Kubernetes Configファイルの作成各コンポーネントとkube-apiserverが通信するための設定ファイルを作成します。
kubelet用
for host in worker01 worker02; do
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://master01.kubernetes.local:6443 \
    --kubeconfig=${host}.kubeconfig

  kubectl config set-credentials system:node:${host} \
    --client-certificate=${host}.pem \
    --client-key=${host}-key.pem \
    --embed-certs=true \
    --kubeconfig=${host}.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:node:${host} \
    --kubeconfig=${host}.kubeconfig

  kubectl config use-context default \
    --kubeconfig=${host}.kubeconfig
done
kube-proxy用
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://master01.kubernetes.local:6443 \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config set-credentials system:kube-proxy \
    --client-certificate=kube-proxy.pem \
    --client-key=kube-proxy-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-proxy \
    --kubeconfig=kube-proxy.kubeconfig

  kubectl config use-context default \
    --kubeconfig=kube-proxy.kubeconfig
}
kube-controller-manager用
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://master01.kubernetes.local:6443 \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config set-credentials system:kube-controller-manager \
    --client-certificate=kube-controller-manager.pem \
    --client-key=kube-controller-manager-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-controller-manager \
    --kubeconfig=kube-controller-manager.kubeconfig

  kubectl config use-context default \
    --kubeconfig=kube-controller-manager.kubeconfig
}
kube-scheduler用
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://master01.kubernetes.local:6443 \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config set-credentials system:kube-scheduler \
    --client-certificate=kube-scheduler.pem \
    --client-key=kube-scheduler-key.pem \
    --embed-certs=true \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=system:kube-scheduler \
    --kubeconfig=kube-scheduler.kubeconfig

  kubectl config use-context default \
    --kubeconfig=kube-scheduler.kubeconfig
}
admin用
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem \
    --embed-certs=true \
    --server=https://127.0.0.1:6443 \
    --kubeconfig=admin.kubeconfig

  kubectl config set-credentials admin \
    --client-certificate=admin.pem \
    --client-key=admin-key.pem \
    --embed-certs=true \
    --kubeconfig=admin.kubeconfig

  kubectl config set-context default \
    --cluster=kubernetes-the-hard-way \
    --user=admin \
    --kubeconfig=admin.kubeconfig

  kubectl config use-context default \
    --kubeconfig=admin.kubeconfig
}
作成できたら各サーバに配置します。配置するkubeconfigファイルは以下の通りです。
master01
admin.kubeconfig
kube-controller-manager.kubeconfig
kube-scheduler.kubeconfig

worker01, worker02
kube-proxy.kubeconfig
<hostname>.kubeconfig


 データ暗号化用の設定、および暗号化鍵の生成/dev/urandom を用いて暗号化鍵を簡易的に作成し、暗号化用の設定ファイルを作成し、masterノードへ配置する。
encryption-config.yaml
kind: EncryptionConfiguration
apiVersion: apiserver.config.k8s.io/v1
resources:
  - resources:
      - secrets
    providers:
      - aescbc:
          keys:
            - name: key1
              secret: <encryption_key>
      - identity: {}

 etcdのセットアップetcdはキーバリューストアで、k8sクラスタ内の状態を保存してくれている。

kube-apiserverが各コンポーネントからのAPIリクエストを受けるなどしてetcdの状態の閲覧・更新する。

 各種ファイルの配置masterノードへetcdのバイナリを転送する。 ⇒ /usr/local/binへ配置
etcd
etcdctl

 etcdの設定ディレクトリを作成し、証明書を配置する。
mkdir -p /etc/etcd /var/lib/etcd
chmod 700 /var/lib/etcd
cp ca.pem kubernetes.pem kubernetes-key.pem /etc/etcd/

etcd.service を作成してetcdの名前を設定する。
etcdクラスタ内で固有の名称を設定する必要あり

[Unit]
Description=etcd
Documentation=https://github.com/etcd-io/etcd

[Service]
Type=notify
ExecStart=/usr/local/bin/etcd \
  --name <クラスター固有名称> \
  --cert-file=/etc/etcd/kubernetes.pem \
  --key-file=/etc/etcd/kubernetes-key.pem \
  --peer-cert-file=/etc/etcd/kubernetes.pem \
  --peer-key-file=/etc/etcd/kubernetes-key.pem \
  --trusted-ca-file=/etc/etcd/ca.pem \
  --peer-trusted-ca-file=/etc/etcd/ca.pem \
  --peer-client-cert-auth \
  --client-cert-auth \
  --initial-advertise-peer-urls http://127.0.0.1:2380 \
  --listen-peer-urls http://127.0.0.1:2380 \
  --listen-client-urls http://127.0.0.1:2379 \
  --advertise-client-urls http://127.0.0.1:2379 \
  --initial-cluster-token etcd-cluster-0 \
  --initial-cluster controller=http://127.0.0.1:2380 \
  --initial-cluster-state new \
  --data-dir=/var/lib/etcd
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

etcd.service を/etc/systemd/system/配下に配置して、systemctlで起動する。
systemctl daemon-reload
systemctl enable etcd
systemctl start etcd

etcdctl member list
>6702b0a34e2cfd39, started, master01, http://127.0.0.1:2380, http://127.0.0.1:2379, false

 コントロールプレーン（masterノード）の設定
 各種ファイルの配置masterノードへ各種バイナリを転送する。 ⇒ /usr/local/binへ配置
kube-apiserver
kube-controller-manager
kube-scheduler
kubectl（作業用pcとmasterノードでcpuアーキテクチャが異なる場合は注意）

 kube-apiserverの設定ディレクトリを作成し、証明書を配置する。
mkdir -p /var/lib/kubernetes/
mv ca.pem ca-key.pem kubermetes.pem kubernetes-key.pem service-account.pem service-account-key.pem encryption-config.yaml /var/lib/kubernetes/

kube-apiserver.service を作成し、/etc/systemd/system/配下に配置する。
[Unit]
Description=Kubernetes API Server
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-apiserver \
  --allow-privileged=true \
  --audit-log-maxage=30 \
  --audit-log-maxbackup=3 \
  --audit-log-maxsize=100 \
  --audit-log-path=/var/log/audit.log \
  --authorization-mode=Node,RBAC \
  --bind-address=0.0.0.0 \
  --client-ca-file=/var/lib/kubernetes/ca.pem\
  --enable-admission-plugins=NamespaceLifecycle,NodeRestriction,LimitRanger,ServiceAccount,DefaultStorageClass,ResourceQuota \
  --etcd-servers=http://127.0.0.1:2379 \
  --event-ttl=1h \
  --encryption-provider-config=/var/lib/kubernetes/encryption-config.yaml \
  --kubelet-certificate-authority=/var/lib/kubernetes/ca.pem \
  --kubelet-client-certificate=/var/lib/kubernetes/kubernetes.pem \
  --kubelet-client-key=/var/lib/kubernetes/kubernets-key.pem \
  --runtime-config='api/all=true' \
  --service-account-key-file=/var/lib/kubernetes/service-accounts.pem \
  --service-account-signing-key-file=/var/lib/kubernetes/service-accounts-key.pem \
  --service-account-issuer=https://server.kubernetes.local:6443 \
  --service-node-port-range=30000-32767 \
  --tls-cert-file=/var/lib/kubernetes/kubernetes.pem \
  --tls-private-key-file=/var/lib/kubernetes/kubernetes-key.pem \
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

 kube-controller-managerの設定kubeconfigファイルを/var/lib/kubernets/配下に配置する。
mv kube-controller-manager.kubeconfig /var/lib/kubernetes

kube-controller-manager.service を作成し、/etc/systemd/system/配下に配置する。
[Unit]
Description=Kubernetes Controller Manager
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-controller-manager \
  --bind-address=0.0.0.0 \
  --cluster-cidr=10.200.0.0/16 \
  --cluster-name=kubernetes \
  --cluster-signing-cert-file=/var/lib/kubernetes/ca.pem\
  --cluster-signing-key-file=/var/lib/kubernetes/ca-key.pem \
  --kubeconfig=/var/lib/kubernetes/kube-controller-manager.kubeconfig \
  --root-ca-file=/var/lib/kubernetes/ca.pem \
  --service-account-private-key-file=/var/lib/kubernetes/service-accounts-key.pem \
  --service-cluster-ip-range=10.32.0.0/24 \
  --use-service-account-credentials=true \
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

 kube-schedulerの設定kubeconfigファイルを/var/lib/kubernets/配下に配置する。
mv kube-scheduler.kubeconfig /var/lib/kubernetes
設定ファイルkube-scheduler.yamlを作成し、/etc/kubernetes/config/配下に配置する。
apiVersion: kubescheduler.config.k8s.io/v1
kind: KubeSchedulerConfiguration
clientConnection:
  kubeconfig: "/var/lib/kubernetes/kube-scheduler.kubeconfig"
leaderElection:
  leaderElect: true
mkdir -p /etc/kubernetes/config
mv kube-scheduler.yaml /etc/kubernetes/config/

kube-scheduler.service を作成し、/etc/systemd/system/配下に配置する。
[Unit]
Description=Kubernetes Scheduler
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-scheduler \
  --config=/etc/kubernetes/config/kube-scheduler.yaml \
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

 サービスの起動systemctl daemon-reload
systemctl enable kube-apiserver kube-controller-manager kube-scheduler
systemctl start kube-apiserver kube-controller-manager kube-scheduler
ここで、問題が発生しました。
kube-apiserverが起動しない…
statusを確認すると以下のようなエラーログが確認できました。
run.go:72] "command failed" err="service IP family \"10.32.0.0/24\" must match public address family \"240b:10:9f60:8600:da3a:ddff:fe06:a179\""
上記を分からないなりに解釈すると
起動コマンド内で、k8sのService IP family（10.32.0.0/24）とpublic address family（240b:10:9f60:8600:da3a:ddff:fe06:a179）が一致しない
Service IP familyはkube-apiserver.serviceで設定したServiceで利用するCIDRなので、こちらが正のものに見える
後者は明らかにIPv6アドレスで設定した覚えはない
hostのネットワーク設定を確認すると、eht0に対してIPv6で上記のアドレスが設定されている
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether d8:3a:dd:06:a1:79 brd ff:ff:ff:ff:ff:ff
    inet 192.168.0.101/24 brd 192.168.0.255 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 **240b:10:9f60:8600:da3a:ddff:fe06:a179/64** scope global dynamic mngtmpaddr noprefixroute
       valid_lft 7836sec preferred_lft 6036sec
    inet6 fe80::da3a:ddff:fe06:a179/64 scope link
       valid_lft forever preferred_lft forever
IPv4とIPv6の設定が混在している

上記から、本来IPv4で設定しなければならない場所に設定がされておらず、IPv6が優先されて表立ったことで設定が衝突していそう。
関連の設定をした箇所はkube-apiserver.service くらいなので見直したところ、—dvertise-sddressオプションにてノードIPを指定していないことを発見。
設定を行うことで無事にエラーは解消し、サービス起動を確認できました。

 コントロールプレーンの起動確認kubectl cluster-info --kubeconfig admin.kubeconfig
>Kubernetes control plane is running at https://127.0.0.1:6443

 kubelet認可のためのRBACの設定ClusterRoleの作成
Pod管理に関連する権限を付与したRoleの作成
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  annotations:
    rbac.authorization.kubernetes.io/autoupdate: "true"
  labels:
    kubernetes.io/bootstrapping: rbac-defaults
  name: system:kube-apiserver-to-kubelet
rules:
  - apiGroups:
      - ""
    resources:
      - nodes/proxy
      - nodes/stats
      - nodes/log
      - nodes/spec
      - nodes/metrics
    verbs:
      - "*"
作成したRoleをkubernetesユーザに付与
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: system:kube-apiserver
  namespace: ""
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:kube-apiserver-to-kubelet
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: User
    name: kubernetes
作業用PCから接続確認
curl --cacert ca.pem https://master01:6443/version
>{
>  "major": "1",
>  "minor": "32",
>  "gitVersion": "v1.32.3",
>  "gitCommit": "32cc146f75aad04beaaa245a7157eb35063a9f99",
>  "gitTreeState": "clean",
>  "buildDate": "2025-03-11T19:52:21Z",
>  "goVersion": "go1.23.6",
>  "compiler": "gc",
>  "platform": "linux/arm64"
>}

 workerノードの設定
 各種ファイルの配置workerノードへ各種バイナリを転送する。
kubectl
kubelet
kube-proxy
containerd
cni-plugins

 ライブラリのインストール各workerノードで以下のライブラリをインストールする。

  k8s上でのライブラリの役割
socat
双方向のデータ転送をしてくれるコマンドラインツール

kubectl port-forward に必要らしい

conntrack
コネクションの追跡情報を取得できるコマンド

ipset
IPアドレスやポート番号を管理してくれる。

kmod
Linuxモジュールを管理するためのツールセット


 swapの無効化k8sではpodのメモリ使用率の保証が難しくなるため、swapの無効化が推奨されているため無効化する。
swapon --show # swapが無効化されているか確認, 出力がemptyであれば無効化されている
swapoff -a # swapの無効化

 各種ファイルを配置配置先ディレクトリの作成
sudo mkdir -p \
	/etc/cni/net.d \
	/opt/cni/bin \
	/etc/containerd \
	/var/lib/kubelet \
	/var/lib/kube-proxy \
	/var/lib/kubernetes \
	/var/run/kubernetes
バイナリファイルの配置
mv crictl kube-proxy kubelet runc /usr/local/bin/
mv containerd containerd-shim-runc-v2 containerd-stress /bin/
mv cni-plugins/* /opt/cni/bin/

 CNIの設定bridgeネットワークの設定ファイルを作成
/etc/cni/net.d/10-bridge.conf
{
  "cniVersion": "1.0.0",
  "name": "bridge",
  "type": "bridge",
  "bridge": "cni0",
  "isGateway": true,
  "ipMasq": true,
  "ipam": {
    "type": "host-local",
    "ranges": [
      [{"subnet": <各workerノードのk8sネットワークCIDR>}]
    ],
    "routes": [{"dst": "0.0.0.0/0"}]
  }
}
loopbackネットワークの設定ファイルを作成
/etc/cni/net.d/99-loopback.conf
{
  "cniVersion": "1.1.0",
  "name": "lo",
  "type": "loopback"
}
CNI bridgeネットワークを通過する通信がiptablesで処理されるようにするために、br-netfilterモジュールを読み込ませる
# br-netfilter moduleの読みこみ
modprobe br-netfilter
echo "br-netfilter" >> /etc/modules-load.d/modules.conf
# 設定
echo "net.bridge.bridge-nf-call-iptables = 1" >> /etc/sysctl.d/kubernetes.conf
echo "net.bridge.bridge-nf-call-ip6tables = 1" >> /etc/sysctl.d/kubernetes.conf
sysctl -p /etc/sysctl.d/kubernetes.conf

 containerdの設定設定ファイルの作成
/etc/containerd/config.toml
version = 2

[plugins."io.containerd.grpc.v1.cri"]
  [plugins."io.containerd.grpc.v1.cri".containerd]
    snapshotter = "overlayfs"
    default_runtime_name = "runc"
  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc]
    runtime_type = "io.containerd.runc.v2"
  [plugins."io.containerd.grpc.v1.cri".containerd.runtimes.runc.options]
    SystemdCgroup = true
[plugins."io.containerd.grpc.v1.cri".cni]
  bin_dir = "/opt/cni/bin"
  conf_dir = "/etc/cni/net.d"
unitファイルの作成
/etc/systemd/system/containerd.service
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target

[Service]
ExecStartPre=/sbin/modprobe overlay
ExecStart=/bin/containerd
Restart=always
RestartSec=5
Delegate=yes
KillMode=process
OOMScoreAdjust=-999
LimitNOFILE=1048576
LimitNPROC=infinity
LimitCORE=infinity

[Install]
WantedBy=multi-user.target

 kubeletの設定証明書とkubeconfigの移動

事前に作成、配置していた証明書とkubeconfigファイルを所定の位置に移動する。
mv ca.pem /var/lib/kubelet/
mv <hostname>.pem /var/lib/kubelet/kubelet.pem
mv <hostname>-key.pem /var/lib/kubelet/kubelet-key.pem
mv <hostname>.kubeconfig /var/lib/kubelet/kubeconfig
設定ファイルの作成
/var/lib/kubelet/kubelet-config.yaml

unitファイルでkubeletコマンドに読み込ませるため、マニフェスト形式で作成
kind: KubeletConfiguration
apiVersion: kubelet.config.k8s.io/v1beta1
address: "0.0.0.0"
authentication:
  anonymous:
    enabled: false
  webhook:
    enabled: true
  x509:
    clientCAFile: "/var/lib/kubelet/ca.pem"
authorization:
  mode: Webhook
cgroupDriver: systemd
containerRuntimeEndpoint: "unix:///var/run/containerd/containerd.sock"
enableServer: true
failSwapOn: false
maxPods: 16
memorySwap:
  swapBehavior: NoSwap
port: 10250
clusterDomain: "cluster.local"
resolvConf: "/etc/resolv.conf"
registerNode: true
runtimeRequestTimeout: "15m"
tlsCertFile: "/var/lib/kubelet/kubelet.pem"
tlsPrivateKeyFile: "/var/lib/kubelet/kubelet-key.pem"
unitファイルの作成
/etc/systemd/system/kubelet.service
[Unit]
Description=Kubernetes Kubelet
Documentation=https://github.com/kubernetes/kubernetes
After=containerd.service
Requires=containerd.service

[Service]
ExecStart=/usr/local/bin/kubelet \
  --config=/var/lib/kubelet/kubelet-config.yaml \
  --kubeconfig=/var/lib/kubelet/kubeconfig \
  --v=2
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

 kube-proxyの設定kubeconfigの移動

事前に作成、配置していkubeconfigファイルを所定の位置に移動する。
mv kube-proxy.kubeconfig /var/lib/kube-proxy/kubeconfig
設定ファイルの作成
/var/lib/kube-proxy/kube-proxy-config.yaml

unitファイルでkube-proxyコマンドに読み込ませるため、マニフェスト形式で作成
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
clientConnection:
  kubeconfig: "/var/lib/kube-proxy/kubeconfig"
mode: "iptables"
clusterCIDR: "10.200.0.0/16"
unitファイルの作成
/etc/systemd/system/kube-proxy.service
[Unit]
Description=Kubernetes Kube Proxy
Documentation=https://github.com/kubernetes/kubernetes

[Service]
ExecStart=/usr/local/bin/kube-proxy \
  --config=/var/lib/kube-proxy/kube-proxy-config.yaml
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

 サービスの起動systemctl daemon-reload
systemctl enable containerd kubelet kube-proxy
systemctl start containerd kubelet kube-proxy

 ノードの登録を確認masterノードにて以下のコマンドを実行し、workerノードが登録されていることを確認する。
kubectl get nodes --kubeconfig admin.kubeconfig
>No resources found
登録されていない。
kubeletの起動状況確認
systemctl status kubelet
以下が記録されていたので、証明書の作成がミスっていそう。
csi_plugin.go:887] Failed to contact API server when waiting for CSINode publishing: Get "[https://master01.kubernetes.local:6443/apis/storage.k8s.io/v1/csinodes/worker01?resourceVersion](https://master01.kubernetes.local:6443/apis/storage.k8s.io/v1/csinodes/worker01?resourceVersion=0)=0": tls: failed to verify certificate: x509: certificate is valid for master01, worker01, worker02, kubernetes, kubernetes.default, kubernetes.default.svc, kubernetes.default.svc.cluster, kubernetes.svc.cluster.local, not master01.kubernetes.local
kube-apiserverの証明書作成した際、SANにmaster01.kubernetes.localは入れていない。
これか。
証明書を作成し直して、読み込んでいるサービス（kube-apiserver, etcd）を再起動するとworkerノードが登録されました。
sudo kubectl get nodes --kubeconfig admin.kubeconfig
>NAME       STATUS   ROLES    AGE    VERSION
>worker01   Ready    <none>   115s   v1.32.3
引き続き、worker02の登録を試みるが、またしても登録されませんでした。
kubeletの起動状況確認
systemctl status kubelet
以下が記録されていたので、またしても証明書の作成がミスっていそう。今度はkubeletのクライアント証明書のCNをworker01で作ってしまった模様。
 kubelet_node_status.go:113] "Unable to register node with API server, error getting existing node" err="nodes \"worker02\" is forbidden: User \"system:node:worker01\" cannot get resource \"nodes\" in API group \"\" at the cluster scope: node 'worker01' cannot read 'worker02', only its own Node object" node="worker02"
csrを確認してみる。
worker02-csr.json
{
    "CN": "system:node:worker01",
    "key": {
        "algo": "rsa",
        "size": 2048
    },
    "names": [
        {
            "C": "JP",
            "O": "system:nodes",
            "ST": "Tokyo"
        }
    ]
}
やってますね。修正して証明書を再作成、その後kubeletを再起動したら無事に登録されました。一安心。
sudo kubectl get nodes --kubeconfig admin.kubeconfig
>NAME       STATUS   ROLES    AGE   VERSION
>worker01   Ready    <none>   32m   v1.32.3
>worker02   Ready    <none>   26s   v1.32.3

 クラスター外からマスターノードへのアクセスを構成masterノード（master01.kuernetes.local）への名前解決は/etc/hostsによってできる前提。
接続元端末にkubeconfigファイルを作成する。
{
  kubectl config set-cluster kubernetes-the-hard-way \
    --certificate-authority=ca.pem\
    --embed-certs=true \
    --server=https://master01.kubernetes.local:6443

  kubectl config set-credentials admin \
    --client-certificate=admin.pem \
    --client-key=admin-key.pem

  kubectl config set-context kubernetes-the-hard-way \
    --cluster=kubernetes-the-hard-way \
    --user=admin

  kubectl config use-context kubernetes-the-hard-way
}
上記を実行することで、~/.kube/config が作成され、kubelet 実行時に読み込まれるようになる。
接続確認

kubectlを実行してmasterノードに接続してみる。
kubectl version
>Client Version: v1.32.3
>Kustomize Version: v5.5.0
>Server Version: v1.32.3

kubectl get nodes
>NAME       STATUS   ROLES    AGE   VERSION
>worker01   Ready    <none>   21h   v1.32.3
>worker02   Ready    <none>   20h   v1.32.3

 Podのネットワークルートを構成各workerノードに他のノードへのルーティング情報を設定する。
master01
ip route add 10.10.1.0/24 via 192.168.0.151
ip route add 10.10.2.0/24 via 192.168.0.152
worker01
ip route add 10.10.2.0/24 via 192.168.0.152
worker02
ip route add 10.10.1.0/24 via 192.168.0.151

 スモークテスト
 DeploymentDeploymentを作成してPodが作られることを確認してみる。
kubectl create deployment nginx --image=nginx:latest
>deployment.apps/nginx created
kubectl get pods -l app=nginx
>NAME                     READY   STATUS    RESTARTS   AGE
>nginx-54c98b4f84-84fxh   1/1     Running   0          19s
問題なさそう。
port-forwardingを設定してPodへアクセスしてみる。
ターミナルを2つ開いて、片方で、
POD_NAME=$(kubectl get pods -l app=nginx -o jsonpath="{.items[0].metadata.name}")
kubectl port-forward $POD_NAME 8080:80
>Forwarding from 127.0.0.1:8080 -> 80
>Forwarding from [::1]:8080 -> 80
もう片方で、
curl --head http://127.0.0.1:8080
>HTTP/1.1 200 OK
>Server: nginx/1.27.5
>Date: Sun, 08 Jun 2025 15:16:08 GMT
>Content-Type: text/html
>Content-Length: 615
>Last-Modified: Wed, 16 Apr 2025 12:01:11 GMT
>Connection: keep-alive
>ETag: "67ff9c07-267"
>Accept-Ranges: bytes
ちゃんとリクエスト取得できているので問題なく構築できたようです。

 最後に自分で構築することでk8sがどういった要素で構成されているか全体像を見ることができました。一方で、各要素の深堀りやk8sのエコシステムの理解はまだまだ不足しているため、今後は1つ1つを細かく見ていけたらと思います。
また、今回実施したhard-wayを各章ごとに分割して深堀りもしたいと思います。

 参考kubernetes the hard way
Kubernetes Documentation
アーキテクチャから学ぶKubernetesの全体像
kubernetes the hard way on PC (１．概要)
機器	数量	用途
Raspberry Pi4 Model B (8GB)	3	主役のラズパイくん。マスターx1, ワーカーx2想定。
GeeekPi Raspberry Pi4 PoE HAT	3	PoE給電を採用。配線が少ない方が嬉しい。
SanDisk microSDカード 32GB	2	ラズパイに挿す子。128GBを1枚持ってたので2枚だけ購入。
SanDisk microSDカード 128GB	1	うちに眠ってた子を引っ張り出した。
GeeekPi Raspberry Pi4クラスターケース	1	クラスタというからには見た目もそれっぽく。
TP-Link スイッチングハブ PoEハブ	1	LAN構築兼ラズパイくんへのPoE給電。
エレコム LANケーブル CAT6 0.15m	3	ラズパイとスイッチを繋ぐ用。短いのが欲しかった。
KIOXIA 内蔵 SSD 480GB	1	うちに眠ってた子を引っ張り出した。
Name	IP Address
master01	192.168.0.101
worker01	192.168.0.151
worker02	192.168.0.152
Name	CIDR
Pod用サブネット	10.10.0.0/16
├ worker01	10.10.1.0/24
└ worker02	10.10.2.0/24
Cluster IP用サブネット	10.32.0.0/24
kubectl	1.32.3	k8sのCLIクライアントツール
kube-apiserver	1.32.3	k8s APIを提供
kube-controller-manager	1.32.3	各種コントローラの管理
kube-scheduler	1.32.3	PodをNodeに割り当て
etcd	3.6.0	k8sのクラスター情報を保存するKVS
kubelet	1.32.3	Podの管理
kube-proxy	1.32.3	Serviceへのルーティング処理
crictl	1.32.0	CRI互換のコンテナランタイム用のコマンドラインインターフェース
runc	1.3.0	コンテナの低レベルランタイム
containerd	2.1.0	コンテナの高レベルランタイム
cni	1.6.2	Container Network Interface
はじめに

HW準備

用意したもの

組み立て

構成

NW

k8s

OS設定

バージョン（2025/06/01時点）

各種バイナリファイルをダウンロード

証明書

必要な証明書

証明書の作成

Kubernetes Configファイルの作成

データ暗号化用の設定、および暗号化鍵の生成

etcdのセットアップ

各種ファイルの配置

etcdの設定

コントロールプレーン（masterノード）の設定

各種ファイルの配置

kube-apiserverの設定

kube-controller-managerの設定

kube-schedulerの設定

サービスの起動

コントロールプレーンの起動確認

kubelet認可のためのRBACの設定

workerノードの設定

各種ファイルの配置

ライブラリのインストール

swapの無効化

各種ファイルを配置

CNIの設定

containerdの設定

kubeletの設定

kube-proxyの設定

サービスの起動

ノードの登録を確認

クラスター外からマスターノードへのアクセスを構成

Podのネットワークルートを構成

スモークテスト

Deployment

最後に

参考

Discussion
