M5 Atom Matrixの環境構築から実行まで

Arduino　IDE環境構築方法

ArduinoIDEのダウンロード先

https://www.arduino.cc/en/software

ライブラリーのインポート

参考サイトhttps://2kuru.com/m5stack_atom_matrix_spec/

追加のボードマネージャURLに以下のURLを追加します。https://dl.espressif.com/dl/package_esp32_index.json
ボードマネージャを開き「esp32」を検索してインストールします。

（この今選択している所の隣の箇所です）
ATOMシリーズを使う場合はボード情報に

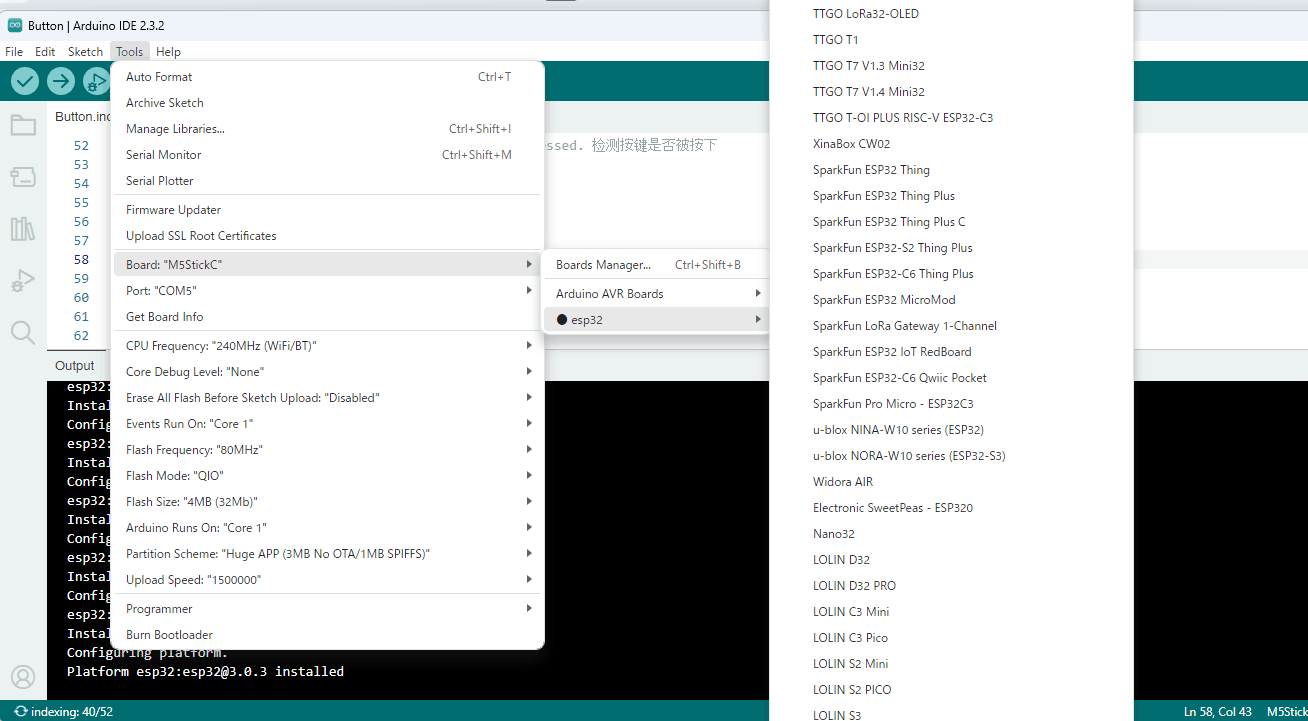

ツール ＞ ボード ＞ESP32 Arduino ＞ ESP32 Pico Kit または
ツール ＞ ボード ＞ESP32 Arduino ＞ M5Stick-C を選択します

スケッチ例の実行

「ファイル」＞「スケッチ例」＞「M5Atom」＞「Basics」＞「Buttom」を開き、「ATOM Matrix」に書き込みます。

https://msr-r.net/atom-matrix-setting/

そうするとボタンで色が変わるライトを書き込めます。

他にさまざまな表現ができるサンプルコード事例

今回は自身が用意したコードになります。

加速度で色が変わるコード

これは傾きで色が変わるコードです。
シリアルモニターを使ってどのように値が変わるのかを見てみましょう

#include "M5Atom.h"


uint8_t DisBuff[2 + 5 * 5 * 3];  // RGB色値を格納するためのバッファ


float accX = 0, accY = 0, accZ = 0;
bool IMU6886Flag = false;


void setBuff(uint8_t Rdata, uint8_t Gdata, uint8_t Bdata) {
    DisBuff[0] = 0x05;  // 行数
    DisBuff[1] = 0x05;  // 列数
    for (int i = 0; i < 25; i++) {  // 各LEDに色を設定
        DisBuff[2 + i * 3 + 0] = Rdata;
        DisBuff[2 + i * 3 + 1] = Gdata;
        DisBuff[2 + i * 3 + 2] = Bdata;
    }
}


void setup() {
    M5.begin(true, false, true);  // Atom-Matrixの初期化（シリアルポート、LEDの初期化）
    Serial.begin(115200);  // シリアルモニタの初期化


    if (M5.IMU.Init() != 0)
        IMU6886Flag = false;
    else
        IMU6886Flag = true;


    delay(10);  // 10msの遅延
    setBuff(0x00, 0x00, 0x00);  // 初期状態でLEDを消灯
    M5.dis.displaybuff(DisBuff);  // LEDに初期色を表示
}


void loop() {
    if (IMU6886Flag == true) {
        M5.IMU.getAccelData(&accX, &accY, &accZ);  // 加速度データを取得


        // デバッグ: 加速度データをシリアルモニタに表示
        Serial.printf("accX: %.2f, accY: %.2f, accZ: %.2f\r\n", accX * 1000, accY * 1000, accZ * 1000);


        // 傾きに応じてRGB値を設定
        uint8_t Rdata = map(accX * 1000, -1000, 1000, 0, 255);
        uint8_t Gdata = map(accY * 1000, -1000, 1000, 0, 255);
        uint8_t Bdata = map(accZ * 1000, -1000, 1000, 0, 255);


        setBuff(Rdata, Gdata, Bdata);  // LEDに色を設定
        M5.dis.displaybuff(DisBuff);  // LEDに色を表示
    }


    delay(100);  // 100msの遅延
    M5.update();  // 状態の更新
}

時間で色が変わるコード

プログラミングは関数や変数という様々な機能を持ったパーツのような物を組み合わせています。
今回は一か所を変えると光る色の順番と秒数を変えられるコードを作りました。

#include "M5Atom.h"


uint8_t DisBuff[2 + 5 * 5 * 3];  // RGB色値を格納するためのバッファ
unsigned long previousMillis = 0;  // 前回の更新時刻
const long interval = 10000;  // 色の遷移間隔 (ミリ秒単位)
int currentColor = 0;  // 現在の色インデックス
int transitionStep = 0;  // 色の遷移ステップ数
const int transitionSpeed = 5;  // 遷移速度 (小さいほど速い)


// 色の順番を定義
enum Color { RED, GREEN, BLUE, NUM_COLORS };
// 色の順序を変更するには、ここで順番を変えます
Color colorOrder[NUM_COLORS] = { GREEN, BLUE, RED };  // 順番を変更する部分


// 遷移にかける時間（秒単位）
const float transitionDurationSec = 10.0;  // 10秒間隔


void setBuff(uint8_t Rdata, uint8_t Gdata, uint8_t Bdata) {
    DisBuff[0] = 0x05;  // 行数
    DisBuff[1] = 0x05;  // 列数
    for (int i = 0; i < 25; i++) {  // 各LEDに色を設定
        DisBuff[2 + i * 3 + 0] = Rdata;
        DisBuff[2 + i * 3 + 1] = Gdata;
        DisBuff[2 + i * 3 + 2] = Bdata;
    }
}


void setup() {
    M5.begin(true, false, true);  // Atom-Matrixの初期化（シリアルポート、LEDの初期化）
    Serial.begin(115200);  // シリアルモニタの初期化
    delay(10);  // 10msの遅延
    setBuff(0xFF, 0x00, 0x00);  // 初期状態でLEDを赤色に設定
    M5.dis.displaybuff(DisBuff);  // LEDに初期色を表示
}


void setColorOrder(Color order[]) {
    for (int i = 0; i < NUM_COLORS; i++) {
        colorOrder[i] = order[i];
    }
}


void loop() {
    unsigned long currentMillis = millis();  // 現在の時間を取得


    // 色の遷移間隔に基づくタイミング管理
    if (currentMillis - previousMillis >= interval) {
        previousMillis = currentMillis;  // 更新時刻を保存
        currentColor = (currentColor + 1) % NUM_COLORS;  // 次の色に切り替え
        transitionStep = 0;  // 遷移ステップをリセット
    }


    // 現在の色と次の色を決定
    uint8_t Rdata = 0, Gdata = 0, Bdata = 0;
    uint8_t RdataNext = 0, GdataNext = 0, BdataNext = 0;


    // 現在の色を決定
    switch (colorOrder[currentColor]) {
        case RED:
            Rdata = 255;
            Gdata = 0;
            Bdata = 0;
            break;
        case GREEN:
            Rdata = 0;
            Gdata = 255;
            Bdata = 0;
            break;
        case BLUE:
            Rdata = 0;
            Gdata = 0;
            Bdata = 255;
            break;
    }


    // 次の色を決定
    switch (colorOrder[(currentColor + 1) % NUM_COLORS]) {
        case RED:
            RdataNext = 255;
            GdataNext = 0;
            BdataNext = 0;
            break;
        case GREEN:
            RdataNext = 0;
            GdataNext = 255;
            BdataNext = 0;
            break;
        case BLUE:
            RdataNext = 0;
            GdataNext = 0;
            BdataNext = 255;
            break;
    }


    // グラデーションの計算
    float transitionRatio = (float)transitionStep / 255;
    uint8_t RdataFinal = Rdata + (RdataNext - Rdata) * transitionRatio;
    uint8_t GdataFinal = Gdata + (GdataNext - Gdata) * transitionRatio;
    uint8_t BdataFinal = Bdata + (BdataNext - Bdata) * transitionRatio;


    setBuff(RdataFinal, GdataFinal, BdataFinal);  // LEDに色を設定
    M5.dis.displaybuff(DisBuff);  // LEDに色を表示


    transitionStep += transitionSpeed;  // 遷移ステップを更新
    if (transitionStep > 255) {
        transitionStep = 255;  // 遷移ステップの最大値を設定
    }


    // 適切な遷移速度を調整
    int transitionDelay = (transitionDurationSec * 1000) / 255;  // 遷移速度に基づくミリ秒単位の遅延
    delay(transitionDelay);  // 遷移速度に基づく遅延
    M5.update();  // 状態の更新
}

文字列の表示

一文字ずつ英文字を表示できるようにしたコードです。

#include "M5Atom.h"


const uint8_t FONTDATA[] = {0x0, 0x0, 0x0, 0x0, 0x0, 0x8, 0x8, 0x8, 0x0, 0x8, 0xa, 0x4a, 0x40, 0x0, 0x0, 0xa, 0x5f, 0xea, 0x5f, 0xea, 0xe, 0xd9, 0x2e, 0xd3, 0x6e, 0x19, 0x32, 0x44, 0x89, 0x33, 0xc, 0x92, 0x4c, 0x92, 0x4d, 0x8, 0x8, 0x0, 0x0, 0x0, 0x4, 0x88, 0x8, 0x8, 0x4, 0x8, 0x4, 0x84, 0x84, 0x88, 0x0, 0xa, 0x44, 0x8a, 0x40, 0x0, 0x4, 0x8e, 0xc4, 0x80, 0x0, 0x0, 0x0, 0x4, 0x88, 0x0, 0x0, 0xe, 0xc0, 0x0, 0x0, 0x0, 0x0, 0x8, 0x0, 0x1, 0x22, 0x44, 0x88, 0x10, 0xc, 0x92, 0x52, 0x52, 0x4c, 0x4, 0x8c, 0x84, 0x84, 0x8e, 0x1c, 0x82, 0x4c, 0x90, 0x1e, 0x1e, 0xc2, 0x44, 0x92, 0x4c, 0x6, 0xca, 0x52, 0x5f, 0xe2, 0x1f, 0xf0, 0x1e, 0xc1, 0x3e, 0x2, 0x44, 0x8e, 0xd1, 0x2e, 0x1f, 0xe2, 0x44, 0x88, 0x10, 0xe, 0xd1, 0x2e, 0xd1, 0x2e, 0xe, 0xd1, 0x2e, 0xc4, 0x88, 0x0, 0x8, 0x0, 0x8, 0x0, 0x0, 0x4, 0x80, 0x4, 0x88, 0x2, 0x44, 0x88, 0x4, 0x82, 0x0, 0xe, 0xc0, 0xe, 0xc0, 0x8, 0x4, 0x82, 0x44, 0x88, 0xe, 0xd1, 0x26, 0xc0, 0x4, 0xe, 0xd1, 0x35, 0xb3, 0x6c, 0xc, 0x92, 0x5e, 0xd2, 0x52, 0x1c, 0x92, 0x5c, 0x92, 0x5c, 0xe, 0xd0, 0x10, 0x10, 0xe, 0x1c, 0x92, 0x52, 0x52, 0x5c, 0x1e, 0xd0, 0x1c, 0x90, 0x1e, 0x1e, 0xd0, 0x1c, 0x90, 0x10, 0xe, 0xd0, 0x13, 0x71, 0x2e, 0x12, 0x52, 0x5e, 0xd2, 0x52, 0x1c, 0x88, 0x8, 0x8, 0x1c, 0x1f, 0xe2, 0x42, 0x52, 0x4c, 0x12, 0x54, 0x98, 0x14, 0x92, 0x10, 0x10, 0x10, 0x10, 0x1e, 0x11, 0x3b, 0x75, 0xb1, 0x31, 0x11, 0x39, 0x35, 0xb3, 0x71, 0xc, 0x92, 0x52, 0x52, 0x4c, 0x1c, 0x92, 0x5c, 0x90, 0x10, 0xc, 0x92, 0x52, 0x4c, 0x86, 0x1c, 0x92, 0x5c, 0x92, 0x51, 0xe, 0xd0, 0xc, 0x82, 0x5c, 0x1f, 0xe4, 0x84, 0x84, 0x84, 0x12, 0x52, 0x52, 0x52, 0x4c, 0x11, 0x31, 0x31, 0x2a, 0x44, 0x11, 0x31, 0x35, 0xbb, 0x71, 0x12, 0x52, 0x4c, 0x92, 0x52, 0x11, 0x2a, 0x44, 0x84, 0x84, 0x1e, 0xc4, 0x88, 0x10, 0x1e, 0xe, 0xc8, 0x8, 0x8, 0xe, 0x10, 0x8, 0x4, 0x82, 0x41, 0xe, 0xc2, 0x42, 0x42, 0x4e, 0x4, 0x8a, 0x40, 0x0, 0x0, 0x0, 0x0, 0x0, 0x0, 0x1f, 0x8, 0x4, 0x80, 0x0, 0x0, 0x0, 0xe, 0xd2, 0x52, 0x4f, 0x10, 0x10, 0x1c, 0x92, 0x5c, 0x0, 0xe, 0xd0, 0x10, 0xe, 0x2, 0x42, 0x4e, 0xd2, 0x4e, 0xc, 0x92, 0x5c, 0x90, 0xe, 0x6, 0xc8, 0x1c, 0x88, 0x8, 0xe, 0xd2, 0x4e, 0xc2, 0x4c, 0x10, 0x10, 0x1c, 0x92, 0x52, 0x8, 0x0, 0x8, 0x8, 0x8, 0x2, 0x40, 0x2, 0x42, 0x4c, 0x10, 0x14, 0x98, 0x14, 0x92, 0x8, 0x8, 0x8, 0x8, 0x6, 0x0, 0x1b, 0x75, 0xb1, 0x31, 0x0, 0x1c, 0x92, 0x52, 0x52, 0x0, 0xc, 0x92, 0x52, 0x4c, 0x0, 0x1c, 0x92, 0x5c, 0x90, 0x0, 0xe, 0xd2, 0x4e, 0xc2, 0x0, 0xe, 0xd0, 0x10, 0x10, 0x0, 0x6, 0xc8, 0x4, 0x98, 0x8, 0x8, 0xe, 0xc8, 0x7, 0x0, 0x12, 0x52, 0x52, 0x4f, 0x0, 0x11, 0x31, 0x2a, 0x44, 0x0, 0x11, 0x31, 0x35, 0xbb, 0x0, 0x12, 0x4c, 0x8c, 0x92, 0x0, 0x11, 0x2a, 0x44, 0x98, 0x0, 0x1e, 0xc4, 0x88, 0x1e, 0x6, 0xc4, 0x8c, 0x84, 0x86, 0x8, 0x8, 0x8, 0x8, 0x8, 0x18, 0x8, 0xc, 0x88, 0x18, 0x0, 0x0, 0xc, 0x83, 0x60};




/*
 * 文字列をスライドで表示
 */
void dispCharS(const char mes[], uint8_t R, uint8_t G, uint8_t B, uint8_t Rb = 0, uint8_t Gb = 0, uint8_t Bb = 0) {
  uint8_t DisBuffString[2 + 5 * 5 * 3];
  DisBuffString[0] = 0x05;
  DisBuffString[1] = 0x05;


  int len = strlen(mes);


  for (int j = 0; j < len; j++) {
    char str = mes[j];


    if (str < 32 || str > 127) {
      Serial.println("dispChar Error...");
      continue;
    }


    int start = ((int)str - 32) * 5;


    for (int row = 0; row < 5; row++) {
      for (int i = 0; i < 5; i++) {
        if ((FONTDATA[start + row] & (1 << (4 - i))) != 0) {
          DisBuffString[2 + ((row) * 5 + i) * 3 + 0] = R;
          DisBuffString[2 + ((row) * 5 + i) * 3 + 1] = G;
          DisBuffString[2 + ((row) * 5 + i) * 3 + 2] = B;
        } else {
          DisBuffString[2 + ((row) * 5 + i) * 3 + 0] = Rb;
          DisBuffString[2 + ((row) * 5 + i) * 3 + 1] = Gb;
          DisBuffString[2 + ((row) * 5 + i) * 3 + 2] = Bb;
        }
      }
    }


    M5.dis.displaybuff(DisBuffString);


    if (len > 1) {
      delay(400);


      for (int i = 0; i < 25; i++) {
        DisBuffString[2 + i * 3 + 0] = Rb;
        DisBuffString[2 + i * 3 + 1] = Gb;
        DisBuffString[2 + i * 3 + 2] = Bb;
      }
      M5.dis.displaybuff(DisBuffString);
      delay(50);
    }
  }
}


/*
 * 1文字を表示する（コードを数値で指定することも可能）
 */
void dispChar(char str, uint8_t R, uint8_t G, uint8_t B, uint8_t Rb = 0, uint8_t Gb = 0, uint8_t Bb = 0) {
  if (str < 32 || str > 127) {
    Serial.println("dispChar Error...");
    return;
  }


  uint8_t DisBuffString[2 + 5 * 5 * 3];
  DisBuffString[0] = 0x05;
  DisBuffString[1] = 0x05;
  int start = ((int)str - 32) * 5;


  for (int row = 0; row < 5; row++) {
    for (int i = 0; i < 5; i++) {
      if ((FONTDATA[start + row] & (1 << (4 - i))) != 0) {
        DisBuffString[2 + ((row) * 5 + i) * 3 + 0] = R;
        DisBuffString[2 + ((row) * 5 + i) * 3 + 1] = G;
        DisBuffString[2 + ((row) * 5 + i) * 3 + 2] = B;
      } else {
        DisBuffString[2 + ((row) * 5 + i) * 3 + 0] = Rb;
        DisBuffString[2 + ((row) * 5 + i) * 3 + 1] = Gb;
        DisBuffString[2 + ((row) * 5 + i) * 3 + 2] = Bb;
      }
    }
  }
  M5.dis.displaybuff(DisBuffString);
}


void setup() {
  M5.begin(true, false, true);
}


void loop() {
  // 文字列を表示変更
  dispCharS("HEY", 0xff, 0x8c, 0x0, 0, 0, 0);  // Orange
  delay(2000); // 表示が終わったら少し待つ
}

ビルドエラーが起こった場合

In file included from C:\XXXX\user\AppData\Local\Temp\.arduinoIDE-unsaved2024631-10260-1q3exql.th2f\Button\Button.ino:14: C:\XXXX\user\Documents\Arduino\libraries\M5Atom\src/M5Atom.h:82:8: error: extended character “ is not valid in an identifier 82 | #error “This library only supports boards with ESP32 processor.” | ^ C:\XXXX\user\Documents\Arduino\libraries\M5Atom\src/M5Atom.h:82:64: error: extended character ” is not valid in an identifier 82 | #error “This library only supports boards with ESP32 processor.” | ^ exit status 1 Compilation error: exit status 1

解決方法

M5Atom.hファイルを開く:

C:\XXXX\user\Documents\Arduino\libraries\M5Atom\src\M5Atom.h

ファイルをテキストエディタで開きます。
問題のある引用符を修正する: 次の行を見つけます。

#error “This library only supports boards with ESP32 processor.”

この行の引用符（“ と ”）を標準のダブルクオート（"）に置き換えます。

#error "This library only supports boards with ESP32 processor."

ファイルを保存して閉じる。
これでコンパイルエラーが解消されるはずです。
