EKSで作成したALBでgRPCのパスベースルーティングする

2021/12/10に公開

AWS

概要

IFにgRPCを採用したマイクロサービスをEKS化する手順
- マイクロサービスは複数あり、ALBからパスベースルーティングでリクエスト
EKSの作成からgRPCクライアントによる疎通まで一気通貫でまとめ
内容の勉強も兼ねてeksctl は使わずに可能な限りマネジメントコンソール上で作成します

参考にした記事

https://www.blogaomu.com/entry/alb-grpc-on-eks
- エッセンスは大体こちらに書いてあります
https://docs.aws.amazon.com/eks/latest/userguide/getting-started-console.html
- AWS公式のEKSクラスターとノードの作成手順
https://qiita.com/NaokiIshimura/items/60f90d9d925ca2b103bb
- マネジメントコンソールでEKSクラスターを作成してハマったときに参考にしました
https://kubernetes-sigs.github.io/aws-load-balancer-controller/v2.3/deploy/installation/
- AWS Load Balancer Controllerインストール手順
https://qiita.com/M-Yamashii/items/a72cc3ef8c64cce96327
- externalDNSについて参考にしました

大まかな流れ

やることが多くて全体感が掴みにくいのでざっくりと、EKS準備、EKS作成、ALB準備、Service準備、Service作成、動作確認で分けて考えます

EKS準備

EKSを操作する(kubectlを実行する)EC2の準備
EKSを動作させるVPC、サブネット等の準備

EKS作成

EKSクラスターの作成
OIDCプロバイダーの作成
EKSクラスターへアドオンを追加
ノードグループの作成

ALB準備

EKSクラスターへAWS Load Balancer Controllerをインストール
ALB用のドメイン取得
ALBに登録するTLS証明書の作成
externalDNS設定

Service準備

サービスアカウントのIAMロールとポリシーの作成
DockerレジストリへマイクロサービスのコンテナイメージをPush

Service作成

EKSにマイクロサービスをデプロイ
Ingressをデプロイ

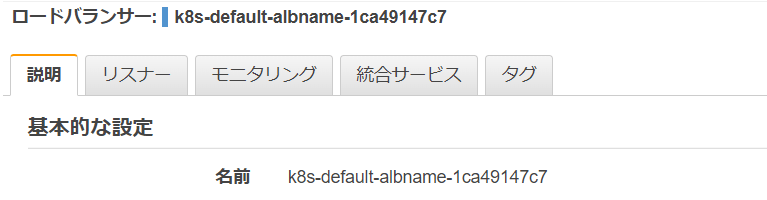

- 自動的にALBが生成されます
- Route53にDNS登録もされます

動作確認

gRPCクライアント(Python)からのポスト

EKS準備

EC2の作成

マシンパワーは不要なので t3.micro で作成
OSはAmazon Linux2
用途はEKSクラスタの作成、kubectlによる操作、ECRレポジトリへのプッシュ

IAMロールの作成

「IAM」→「ロール」→「ロールの作成」
- ユースケースでEC2を選択
- AWS管理のポリシーからAmazonEC2ContainerRegistryPowerUserを選択
  - このEC2でECRレポジトリへのプッシュをしないのであれば不要
- インラインポリシーで以下を追加
```
{
    "Version": "2012-10-17",
    "Statement": [
	{
	    "Effect": "Allow",
	    "Action": [
		"eks:DescribeCluster",
		"eks:CreateCluster"
	    ],
	    "Resource": "*"
	}
    ]
}
```

必要なアプリのインストール

AWS公式によると This guide requires that you use version 2.3.7 or later or 1.22.8 or later.とのことなのでAWS CLIを更新

curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
unzip awscliv2.zip
sudo ./aws/install
aws --version

kubectl インストール

curl -LO "https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/bin/linux/amd64/kubectl"
chmod +x ./kubectl
sudo mv ./kubectl /usr/local/bin/kubectl
kubectl version --client --short

docker インストール

sudo yum update -y
sudo yum install -y docker
sudo usermod -aG docker $USER
sudo systemctl start docker.service
sudo systemctl enable docker
docker -v

(ここでは使いませんが必要になったときのために念のため)eksctlインストール

curl --silent --location "https://github.com/weaveworks/eksctl/releases/latest/download/eksctl_$(uname -s)_amd64.tar.gz" | tar xz -C /tmp
sudo mv /tmp/eksctl /usr/local/bin
eksctl version

VPC等の準備

VPC及び複数AZにサブネットを作成します
- EKSクラスターを作成するには2つ以上のAZでサブネットを用意する必要があります
注意するのは以下の点
- パブリックサブネットのタグに以下を設定
  - Key: kubernetes.io/role/elb
  - Value: 1
- プライベートサブネットのタグに以下を設定
  - Key: kubernetes.io/role/internal-elb
  - Value: 1
- プライベートサブネットにNATゲートウェイへのルートを設定する
  - EKSコントロールプレーンはVPCの外にあるので、こうしないとノード作成に失敗します
  - https://dev.classmethod.jp/articles/eks-managed-node-group-public-ip-assignment-behavior-is-changed/

    ノードグループをプライベートサブネット上に配置した場合、EKSコントロールプレーンに対する通信は「NATゲートウェイ」経由で行うことになります。

EKS作成

クラスター作成

クラスター用のロール作成

マネジメントコンソールで「IAM」→「ロール」→「ロールの作成」

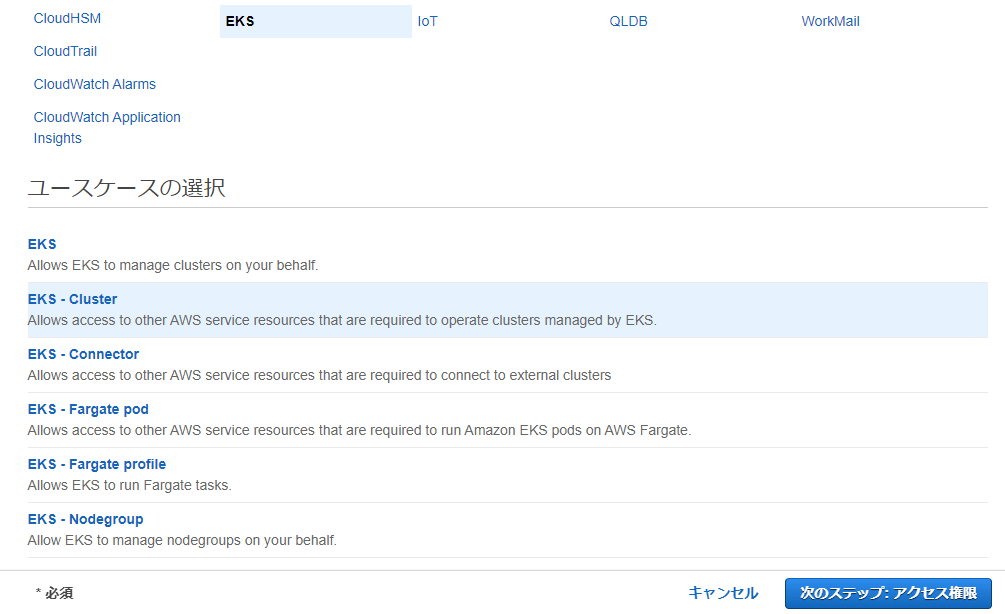

- ユースケースの選択で「EKS - Cluster」を選択
- 自動で信頼関係の作成もAmazonEKSClusterPolicyのアタッチもされる

クラスター作成

EC2上で以下のように実行(clusterやroleの名称、subnetIdsは適宜変更)

aws eks create-cluster \
--region ap-northeast-1 \
--name eks-cluster-name \
--kubernetes-version 1.21 \
--role-arn arn:aws:iam::xxxxxxxxxxxx:role/eks-cluster-role \
--resources-vpc-config subnetIds=subnet-05bd5fc3f34a8e495,subnet-0c8c82ba3f745b7f5,subnet-0ce8461ce308040a0,subnet-091ee2c5a14b5713d,subnet-0382411db769d634e,subnet-0d1de987a451d32b8

マネジメントコンソールからEKSクラスターを作成すると、そのユーザーが作成者となるため操作用のEC2から手出しできなくなるのでEC2で作成
- 操作用のEC2に同じユーザーを設定できるなら問題ないはずです
- ConfigMapをちゃんとする場合はこちらを参考に

kubeconfigを作成し、EC2からEKSをコントロールできるようにします

aws eks update-kubeconfig \
  --region ap-northeast-1 \
  --name eks-cluster-name

状態が取得できることを確認

$ kubectl get svc
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.100.0.1   <none>        443/TCP   10m

IAM OIDC プロバイダーを作成する

この後のCNIプラグインやAWS Load Balancer Controller、externalDNSといったサービスのIAMロールで使うため先に作成します
- OpenIDを使ってIAMロールを引き受けて各種アクセス権を取得する感じ

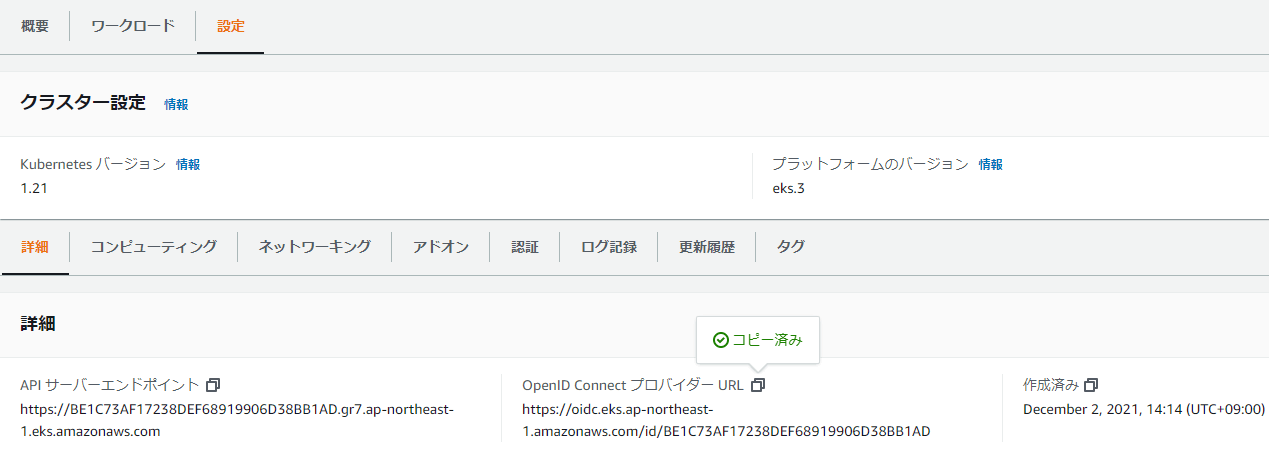

マネジメントコンソールで「EKS」→「クラスター」→「作成したクラスター」を選択し、詳細画面からOpenID ConnectプロバイダーURLをコピーします

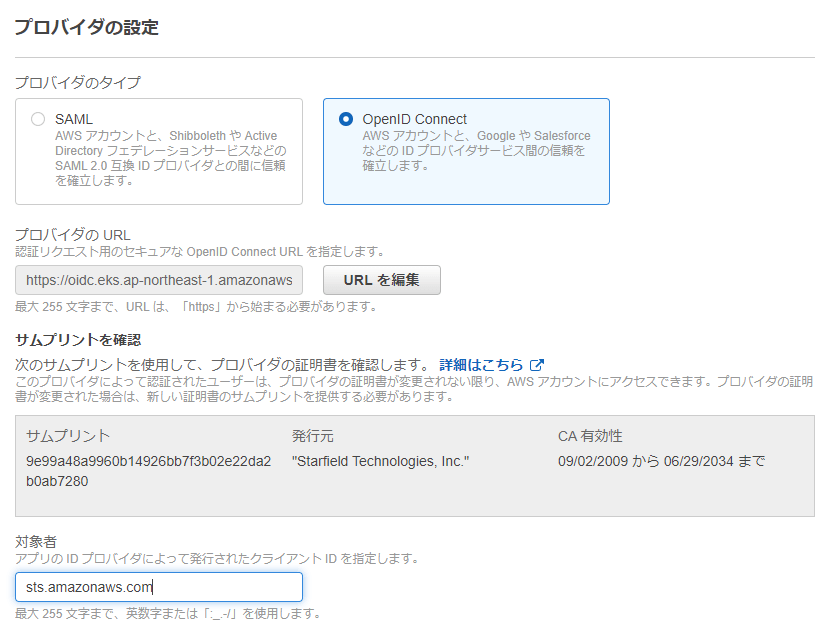

マネジメントコンソールで「IAM」→「IDプロバイダ」→「IDプロバイダを作成」を選択し、OpenID Connectを選び、上記のURLをコピーし、サムプリントを取得
- 対象者に sts.amazonaws.com を入力

クラスターへアドオンを追加

CNIプラグイン追加

VPCからPodにIPアドレスを設定するため、EKS標準のamazon-vpc-cni-k8sを使います
- 詳しくはこちら
ロールの作成
- 「IAM」→「ロール」→「ロールの作成」で以下のようにする(IDプロバイダーはEKSクラスターのOIDCプロバイダーURL)
- ポリシーはAmazonEKS_CNI_Policyをアタッチ
- 名前をつけてロールを作成し、再度そのロールの画面を開きます

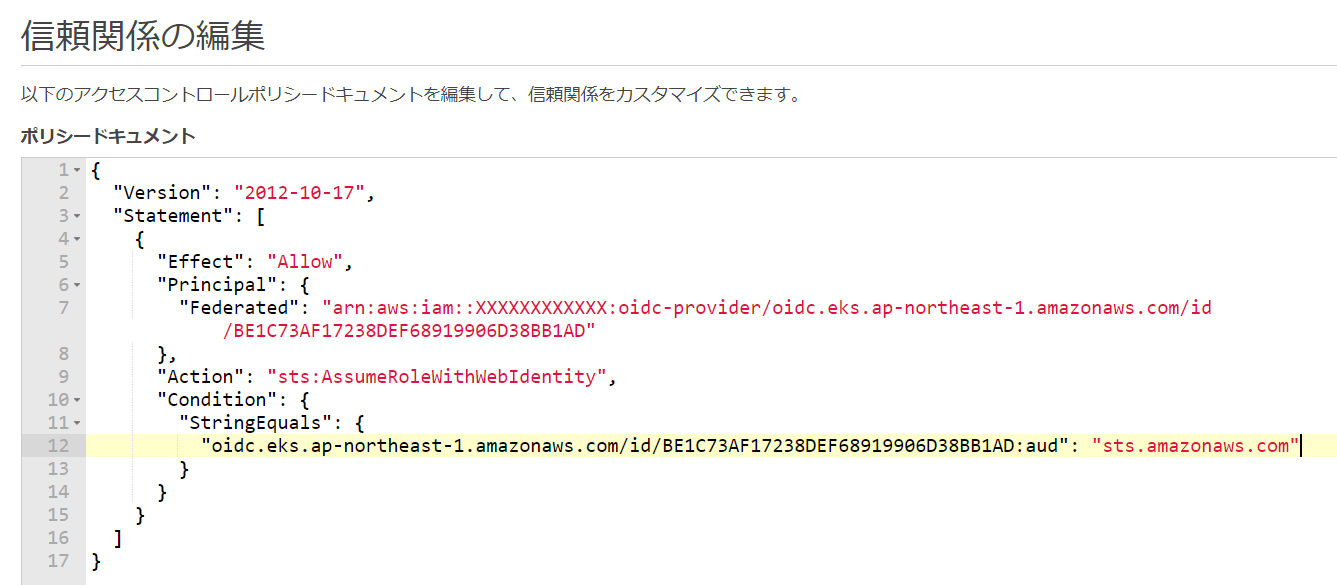

- 「信頼関係」タブから「信頼関係の編集」をクリック
  - aud を sub に変更
  - sts.amazonaws.com を system:serviceaccount:kube-system:aws-node に変更

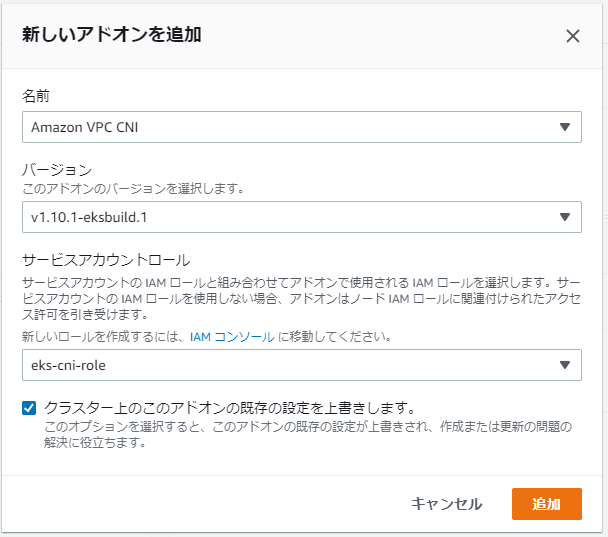

マネジメントコンソールからEKSクラスターを開き、「設定」→「アドオン」→「新規を追加」をクリックし作成したロールを設定します

coredns と kube-proxy 追加

CNI同様にマネジメントコンソールから追加します
- こちらはロールは不要

ノード作成

ノード用のロール作成

マネジメントコンソールにて「IAM」→「ロール」→「ロールの作成」
- 信頼されたエンティティは「AWSサービス」のまま、ユースケースで「EC2」を選択

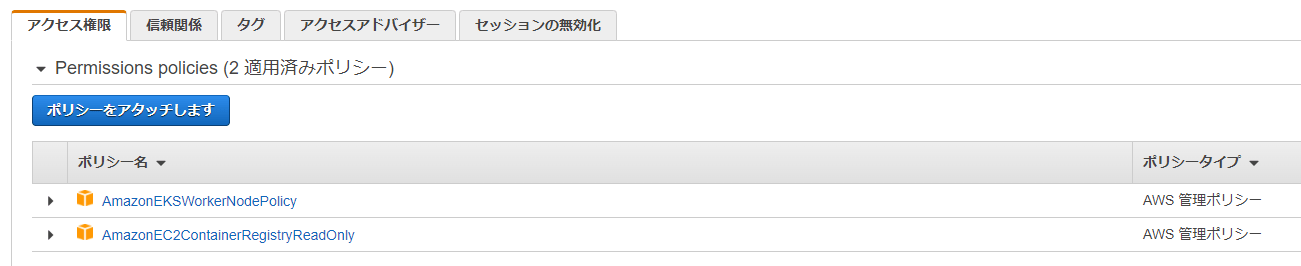

- 次のステップでAWS管理ポリシーから以下をアタッチします
  - AmazonEKSWorkerNodePolicy
  - AmazonEC2ContainerRegistryReadOnly

ノードグループ作成

マネジメントコンソールにて「EKS」→「クラスター」→「作成したクラスター名」
- 設定→コンピューティングから「ノードグループの追加」をクリック
- ノードIAMロールに上で作成したノード用のロールを設定
- インスタンスタイプやスケール設定はよしなに

確認

以下コマンドで作成されたことを確認

$ kubectl get nodes
NAME                                              STATUS   ROLES    AGE   VERSION
ip-172-31-127-7.ap-northeast-1.compute.internal   Ready    <none>   23s   v1.21.5-eks-bc4871b
ip-172-31-46-89.ap-northeast-1.compute.internal   Ready    <none>   35s   v1.21.5-eks-bc4871b

ALB準備

AWS Load Balancer Controllerインストール

IAMポリシー作成

「IAM」→「ポリシー」→「ポリシーを作成」

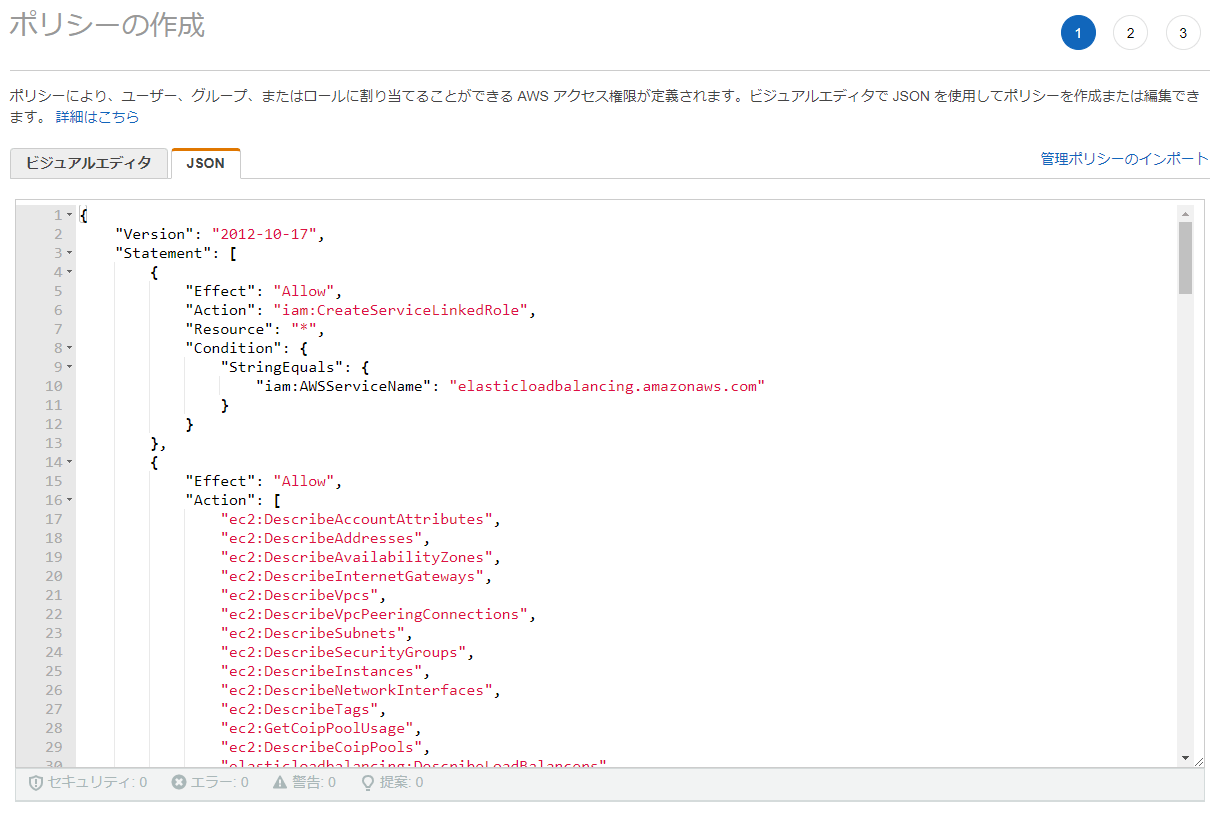

- JSONタブを選択しこちらの内容をコピペ
- 名前を付けて「ポリシーの作成」を押下

IAMロール作成

「IAM」→「ロール」→「ロールの作成」で以下のようにする(IDプロバイダーはEKSクラスターのOIDCプロバイダーURL)

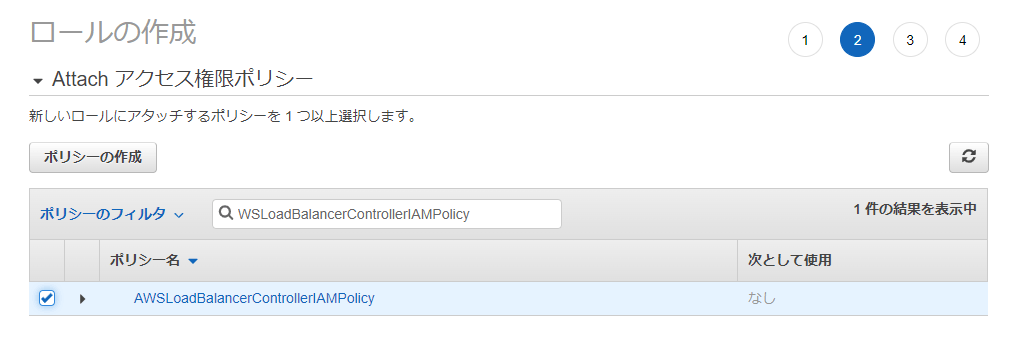

ポリシーは上記で作成したものをアタッチ
名前をつけてロールを作成し、再度そのロールの画面を開きます
「信頼関係」タブから「信頼関係の編集」をクリック
- 信頼先に"oidc.eks.ap-northeast-1.amazonaws.com/id/XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX:sub": "system:serviceaccount:kube-system:aws-load-balancer-controller"を追加
  - IDは↑のOIDCプロバイダーURLのID

サービスアカウント作成

aws-load-balancer-controller-service-account.yamlを作成

apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    app.kubernetes.io/component: controller
    app.kubernetes.io/name: aws-load-balancer-controller
  name: aws-load-balancer-controller
  namespace: kube-system
  annotations:
      eks.amazonaws.com/role-arn: arn:aws:iam::ACCOUNT-ID:role/AmazonEKSLoadBalancerControllerRole

適用

kubectl apply -f aws-load-balancer-controller-service-account.yaml

AWS Load Balancer Controllerインストール

cert-managerインストール

kubectl apply \
--validate=false \
-f https://github.com/jetstack/cert-manager/releases/download/v1.5.4/cert-manager.yaml

コントローラのyaml取得

curl -Lo v2_3_0_full.yaml https://github.com/kubernetes-sigs/aws-load-balancer-controller/releases/download/v2.3.0/v2_3_0_full.yaml

上記yamlを修正
- 480行目あたりにある下記のServiceAccount sectionを削除します（さきほど適用したサービスアカウントが上書きされてしまうため）
```
apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    app.kubernetes.io/component: controller
    app.kubernetes.io/name: aws-load-balancer-controller
  name: aws-load-balancer-controller
  namespace: kube-system
```
- 739行目のcluster-nameを今回作成したクラスター名にします
- 下手にservice名(aws-load-balancer-controller)をいじらないほうがよいです（それで一度失敗しました）

適用と確認

kubectl apply -f v2_3_0_full.yaml
kubectl get deployment -n kube-system aws-load-balancer-controller

ドメイン取得

ALBでgRPCを使う場合はリスナー側をHTTPSにする必要があるため、ドメインを取得して証明書を発行します。
freenomで無料のドメインを取得
- ここでは albeksgrpc.tkというドメインを取得

TLS証明書の作成

Route53にパブリックホストゾーン登録
- 「Route53」→「ホストゾーン」→「ホストゾーンの作成」
- 作成されたホストゾーンを選択し、作成されたNSレコードを確認
freenomのページに戻りNameserversを追加
- 右上のメニューの「Services」→「My Domains」
- 作成したドメインの「Manage Domain」をクリック

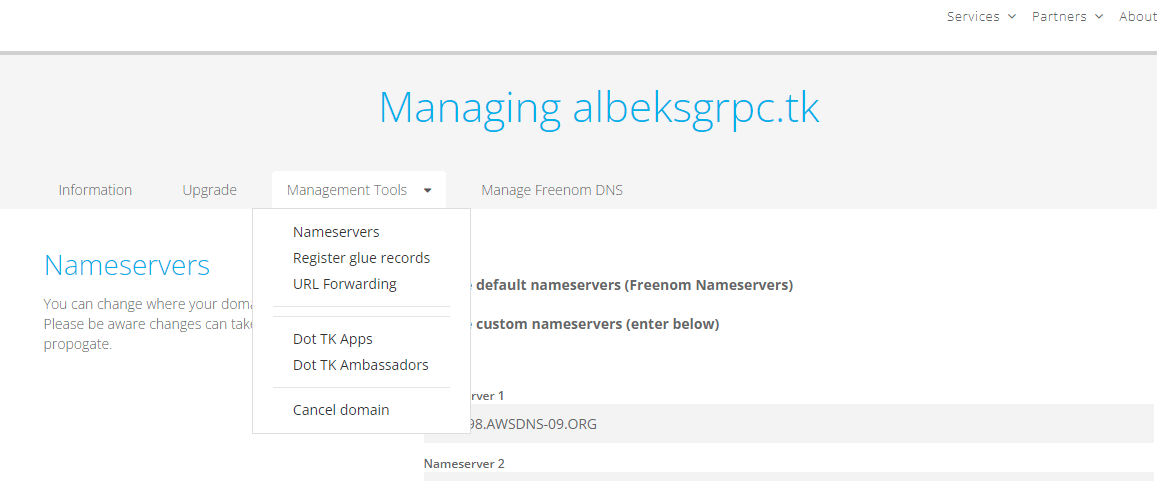

- 「Management Tools」→「Nameservers」
- 「Use custom nameservers (enter below)」を選択
- Route53で作成されたNSを登録
ACMで証明書をリクエスト
- 「AWS Certificate Manager」→「証明書」→「証明書をリクエスト」→「パブリック証明書をリクエスト」
- ドメイン名を設定しDNS検証を選択してリクエスト
- 作成した証明書は検証の保留中になっているので、証明書の画面に入り「Route 53でのレコードの作成」をすることでRoute53にCNAMEが追加されます
- 作成した証明書のARNは後ほど、Ingressを作成する際に必要になります

externalDNSのデプロイ

ALBのDNSとドメインをいい感じに関連付けてくれるサービスです
公式の手順はこちら
- yamlの書き方とか変わる可能性があるので注意

IAMポリシー作成

externalDNSサービスがRoute53を更新できるようにポリシーを作成します
「IAM」→「ポリシー」→「ポリシーを作成」で以下のJSONをコピペ

{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Effect": "Allow",
      "Action": [
        "route53:ChangeResourceRecordSets"
      ],
      "Resource": [
        "arn:aws:route53:::hostedzone/*"
      ]
    },
    {
      "Effect": "Allow",
      "Action": [
        "route53:ListHostedZones",
        "route53:ListResourceRecordSets"
      ],
      "Resource": [
        "*"
      ]
    }
  ]
}

サービスアカウントのIAMロール作成

externalDNSサービス用のロールを作成します
「IAM」→「ロール」→「ロールの作成」で以下のようにする(IDプロバイダーはEKSクラスターのOIDCプロバイダーURL)
ポリシーは上記で作成したものをアタッチ
名前をつけてロールを作成し、再度そのロールの画面を開きます
「信頼関係」タブから「信頼関係の編集」をクリック
- 信頼先に"oidc.eks.ap-northeast-1.amazonaws.com/id/XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX:sub": "system:serviceaccount:default:external-dns"を追加
  - IDは↑のOIDCプロバイダーURLのID
  - namespaceを変える場合は、defaultの部分を変更

externalDNSインストール

external_dns.yamlを作成

RBACありの想定の書き方
- 念のため kubectl api-versions | grep rbac.authorization.k8s.io で確認するとよい
IAM-SERVICE-ROLE-NAMEは一つ前の手順で作成したロールの名前
domain-filterは取得したドメイン名

apiVersion: v1
kind: ServiceAccount
metadata:
  name: external-dns
annotations:
    # Substitute your account ID and IAM service role name below.
    eks.amazonaws.com/role-arn: arn:aws:iam::ACCOUNT-ID:role/IAM-SERVICE-ROLE-NAME
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: external-dns
rules:
- apiGroups: [""]
  resources: ["services","endpoints","pods"]
  verbs: ["get","watch","list"]
- apiGroups: ["extensions","networking.k8s.io"]
  resources: ["ingresses"]
  verbs: ["get","watch","list"]
- apiGroups: [""]
  resources: ["nodes"]
  verbs: ["list","watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: external-dns-viewer
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: external-dns
subjects:
- kind: ServiceAccount
  name: external-dns
  namespace: default
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: external-dns
spec:
  strategy:
    type: Recreate
  selector:
    matchLabels:
      app: external-dns
  template:
    metadata:
      labels:
	app: external-dns
    spec:
      serviceAccountName: external-dns
      containers:
      - name: external-dns
	image: k8s.gcr.io/external-dns/external-dns:v0.7.6
	args:
	- --source=service
	- --source=ingress
	- --domain-filter=albeksgrpc.tk # will make ExternalDNS see only the hosted zones matching provided domain, omit to process all available hosted zones
	- --provider=aws
	- --policy=upsert-only # would prevent ExternalDNS from deleting any records, omit to enable full synchronization
	- --aws-zone-type=public # only look at public hosted zones (valid values are public, private or no value for both)
	- --registry=txt
	- --txt-owner-id=my-hostedzone-identifier
      securityContext:
	fsGroup: 65534 # For ExternalDNS to be able to read

反映する
```
kubectl apply -f external_dns.yaml
```

Service準備

サービスアカウントのIAMロール作成

Pod内のコンテナ用のIAMロールを作成します
今回のマイクロサービスでは特に権限は不要だったのでスキップします
- やる場合はAWS Load Balancer ControllerやexternalDNSのIAMロール作成と同じ手順

コンテナイメージ作成

gRPCサーバ側の処理を作成します
- かの有名なRouteGuideServiceを例にします
```
git clone https://github.com/grpc/grpc.git
cd grpc/examples/python/route_guide
```
- TLSはALBで終端され、マイクロサービス側はHTTPになるのでroute_guide_server.pyは下記のようにinsecureのままです（なのでソース修正はありません）
```
server.add_insecure_port('[::]:50051')
```

Dockerfile を作成して上記のポートをEXPOSEします

FROM ubuntu:18.04

RUN apt-get update && \
  apt-get install -y \
  python3-pip

RUN pip3 install -U pip

RUN pip3 install \
  grpcio \
  grpcio-tools

RUN mkdir /usr/local/route_guide
COPY ./ /usr/local/route_guide

EXPOSE 50051

CMD ["bash", "-c", "cd /usr/local/route_guide; python3 route_guide_server.py"]

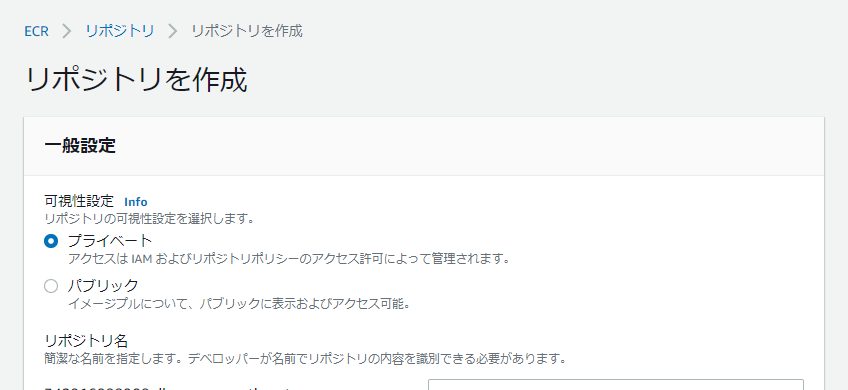

ECRのリポジトリを作成
- 「ECR」→「リポジトリ」→「リポジトリを作成」

コンテナイメージを作成し、ECRへプッシュする

コマンドは先ほど作成したリポジトリを選択し「プッシュコマンドの表示」から確認できるのでそちらをコピペして使います

aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin XXXXXXXXXXXXX.dkr.ecr.ap-northeast-1.amazonaws.com
docker build -t sample/route_guide .
docker tag sample/route_guide:latest XXXXXXXXXXXX.dkr.ecr.ap-northeast-1.amazonaws.com/sample/route_guide:latest
docker push XXXXXXXXXXXX.dkr.ecr.ap-northeast-1.amazonaws.com/sample/route_guide:latest

Service作成

マイクロサービスをデプロイ

マニフェスト作成(イメージのURLは上記で作成したECRリポジトリのURL)

注意するのはコンテナでEXPOSEしたポート番号と合わせること
(nameに _ が使えないのも注意)

apiVersion: v1
kind: Service
metadata:
  name: route-guide-service
  labels:
    app: route-guide
spec:
  selector:
    app: route-guide
  ports:
    - port: 50051
      targetPort: 50051
  type: NodePort
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: route-guide
  labels:
    app: route-guide
spec:
  replicas: 3
  selector:
    matchLabels:
      app: route-guide
  template:
    metadata:
      labels:
	app: route-guide
    spec:
      containers:
	- name: route-guide
	  image: XXXXXXXXXXXX.dkr.ecr.ap-northeast-1.amazonaws.com/sample/route_guide:latest
	  imagePullPolicy: Always
	  resources:
	    limits:
	      memory: "1024Mi"
	      cpu: "500m"
	  ports:
	    - containerPort: 50051
      nodeSelector:
	kubernetes.io/os: linux

適用
```
kubectl apply -f route_guide.yaml
```

Ingressのデプロイ

ingress.yaml を作成します
external-dns.alpha.kubernetes.io/hostname: 取得したドメイン名
alb.ingress.kubernetes.io/certificate-arn: ACMで作成した証明書のARN
path: /routeguide.RouteGuide/ はprotoの package名.service名 と完全一致させます
- Prefixなのでrouteguide とかで十分だろうなどと思っていたらうまくいきませんでした
複数のマイクロサービスを登録する場合は、同じ手順でポート番号を変えてbackendに追加していきます（以下は3つ登録する場合）

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: alb-name
  annotations:
    kubernetes.io/ingress.class: alb
    alb.ingress.kubernetes.io/scheme: internet-facing
    alb.ingress.kubernetes.io/backend-protocol-version: GRPC
    external-dns.alpha.kubernetes.io/hostname: albeksgrpc.tk
    alb.ingress.kubernetes.io/certificate-arn: arn:aws:acm:ap-northeast-1:XXXXXXXXXXXX:certificate/12345678-96c7-431a-b781-361a23c48d87
spec:
  rules:
    - http:
        paths:
	  - backend:
	      service:
	        name: route-guide-service
	        port:
                  number: 50051
	    path: /routeguide.RouteGuide/
	    pathType: Prefix
	  - backend:
	      service:
		name: keyvaluestore-service
		port:
		  number: 50052
	    path: /keyvaluestore.KeyValueStore/
	    pathType: Prefix
	  - backend:
	      service:
		name: helloworld-service
		port:
		  number: 50053
	    path: /helloworld.Greeter/
	    pathType: Prefix

適用

kubectl apply -f ingress.yaml

ALBの確認

ingressをデプロイするとALBが自動で作成されます
- 「EC2」→「ロードバランサー」で確認
  - 作成されない場合は kubectl describe ingress alb-name などで確認
- 「リスナー」タブから「ルールの表示/編集」でルーティングの設定を確認

DNSの確認

external-dnsのPod名を確認

$ kubectl get all | grep pod/external-dns
pod/external-dns-845fd6cbbc-82f4w   1/1     Running   0          20h

上記PodのlogからDNSの更新がされたことを確認

$ kubectl logs external-dns-845fd6cbbc-82f4w

以下のようなメッセージがあればOK

time="2021-12-10T09:12:14Z" level=info msg="2 record(s) in zone albeksgrpc.tk. [Id: /hostedzone/Z093644125CXTO2QHYRBL] were successfully updated"

「Route53」→「ホストゾーン」でALBのDNSが登録されています

動作確認

クライアント

route_guide_client.py のrun関数を例にします

オリジナル

    def run():
        with grpc.insecure_channel('localhost:50051') as channel:
            stub = route_guide_pb2_grpc.RouteGuideStub(channel)

HTTPSなのでセキュアに変更します

    def run():
        cred = grpc.ssl_channel_credentials(root_certificates=None, private_key=None, certificate_chain=None)
        with grpc.secure_channel('albeksgrpc.tk:443', cred) as channel:
            stub = route_guide_pb2_grpc.RouteGuideStub(channel)

あとはこのstubに対して関数コールすれば疎通できます
(補足)その他の50052や50053ポートのマイクロサービスに対してもこのchannelを使い回せます

あとがき

当初思っていたよりも膨大なボリュームになりました；
今回はinternet-facingのALBでしたが、次はinternalで作成する予定です
- クラスタエンドポイントもプライベートにして、NATゲートウェイも不要にしたいです
- 以下を見る限りNATゲートウェイを使わずに構築できそうでしたが、そう簡単にはできなかったので今後試してみます
  - https://aws.amazon.com/jp/blogs/containers/de-mystifying-cluster-networking-for-amazon-eks-worker-nodes/
  - https://dev.classmethod.jp/articles/eks-managed-node-group-public-ip-assignment-behavior-is-changed/

概要

参考にした記事

大まかな流れ

EKS準備

EKS作成

ALB準備

Service準備

Service作成

動作確認

EKS準備

EC2の作成

IAMロールの作成

必要なアプリのインストール

VPC等の準備

EKS作成

クラスター作成

クラスター用のロール作成

クラスター作成

IAM OIDC プロバイダーを作成する

クラスターへアドオンを追加

CNIプラグイン追加

coredns と kube-proxy 追加

ノード作成

ノード用のロール作成

ノードグループ作成

確認

ALB準備

AWS Load Balancer Controllerインストール

IAMポリシー作成

IAMロール作成

サービスアカウント作成

AWS Load Balancer Controllerインストール

ドメイン取得

TLS証明書の作成

externalDNSのデプロイ

IAMポリシー作成

サービスアカウントのIAMロール作成

externalDNSインストール

Service準備

サービスアカウントのIAMロール作成

コンテナイメージ作成

Service作成

マイクロサービスをデプロイ

Ingressのデプロイ

ALBの確認

DNSの確認

動作確認

クライアント

あとがき

Discussion
