クラウドに再現する従来型ストレージ【AWS構築編】

2023/11/05に公開

AWS

はじめに

以下の記事の構築編です。クラウド (AWS) に従来型ストレージを構築していきます。
AWS固有機能は使用していませんのでAWS以外でも複数マシン間のディスク共有が設定できる環境 (他クラウド、VirtualBoxなど) で同様に構築可能です。

GCP編、VirtualBox編の記事は以下にあります。
クラウドに再現する従来型ストレージ【GCP構築編】
デスクトップに再現する従来型ストレージ

クラウド利用にあたっては料金がかかります。 未使用時にはEC2インスタンスを停止する、不要になった際には速やかにリソースを削除することで料金を抑えられます。

構成概要

以下のような構成で「star0001」というストレージを構築していきます。

スター？

中身が見えるストレージを目標に
see‐through array (シースルーアレイ)
という名前をつけました。
中心的な役割を果たすinitスクリプト名はSTARorbit (star orbit、星の軌道) です。

AWSに作るストレージのイメージ

ソフトウェアはdnf (yumの後継パッケージ管理コマンド) で入手できる一般的なLinuxソフトウェアと100行未満の自前スクリプト (STARorbit) 1個から構成されます。

ストレージの構築

AWSが既に使える状態からの手順です。
コマンド操作はコピー＆ペーストができますので実際の手数はそれほど多くありません。

1. コントローラ作成 (新規EC2インスタンス2台)

以下オプションを指定して新規EC2インスタンスを2台作成します。

項目	設定値	備考
リージョン	東京 (ap-northeast-1)	io1ボリューム利用時は制限あり
名前^[1]	star0001-ctl1	2台目はstar0001-ctl2とする
AMI	Rocky Linux 8 (Official)
インスタンスタイプ	t3a.medium
キーペア名 (任意の名前可)	gemini	1台目で新しく作成
サブネット	ap-northeast-1d
セキュリティグループ名	STAR	1台目で新しく作成
- 説明	STAR security group
セキュリティグループルールを追加	(クリックして1つ追加)	1台目で作成するグループに追加
- タイプ	All traffic
- ソースタイプ	カスタム
- ソース	172.31.0.0/16	デフォルト VPC
高度な詳細 - ホスト名のタイプ	リソース名
その他	デフォルト指定	パブリックIPが必要 (SSH、dnf)

2. 共有ディスク割り当て (EBSマルチアタッチ)

Elastic Block Store - ボリュームをクリックし、ボリュームの作成をクリックします。

項目	設定値	備考
ボリュームタイプ	プロビジョンドIOPS SSD (io2)	io1またはio2である必要あり
サイズ	10GiB	2つ作成
アベイラビリティーゾーン	ap-northeast-1d	インスタンスと同じ
マルチアタッチを有効化	チェックする

作成したボリュームを識別しやすくするために名前を付けることをお勧めします。

作成したボリュームを1つずつ選択、アクションからボリュームのアタッチをクリックし、インスタンスにアタッチします (ボリューム2つ×インスタンス2つで4回の操作)。

制約を含む詳細は以下に情報があります。

3. コントローラ共通設定 (両コントローラに実施)

コントローラ (EC2インスタンス) にSSHでログインします (ユーザ名はrocky)。
EC2 Instance Connectは使えないのでSSHクライアントで公開鍵認証 (キーペア名geminiで作成した秘密鍵を使用) で接続します。

sudo su - コマンドでrootユーザになります。

コントローラ1,2で以下のコマンドを実行し、ホスト名・hosts設定を行います。

コピー＆ペースト可 (★アドレス書換え要)

## 変数設定
ARRAY_NAME="star0001"
NODE1_NAME="${ARRAY_NAME}-ctl1"   # ctl1ではない場合は書換え必要
NODE2_NAME="${ARRAY_NAME}-ctl2"   # ctl2ではない場合は書換え必要
NODE1_ADDR="XXX.XXX.XXX.XXX"      # ctl1のプライベート IPv4 アドレスに書換え必要
NODE2_ADDR="YYY.YYY.YYY.YYY"      # ctl2のプライベート IPv4 アドレスに書換え必要

## ホスト名設定
NODE_ADDR=`curl http://169.254.169.254/latest/meta-data/local-ipv4`
NODE_NAME=$NODE1_NAME
if [ $NODE_ADDR != $NODE1_ADDR ];
then
  NODE_NAME=$NODE2_NAME
fi
hostnamectl set-hostname $NODE_NAME

## hosts設定
echo $NODE1_ADDR $NODE1_NAME >> /etc/hosts
echo $NODE2_ADDR $NODE2_NAME >> /etc/hosts

## プロンプトにホスト名反映
exec bash

echo '(　´∀｀)σσ それｲｲ！'

コントローラ1,2で以下のコマンドを実行し、ソフトウェアインストール・設定を行います。

コピー＆ペースト可

## タイムゾーン設定
timedatectl set-timezone Asia/Tokyo ; timedatectl

## パッケージインストール、アップデート
dnf -y install pcs pacemaker targetcli iscsi-initiator-utils \
    sysstat vsftpd lvm2 firewalld jq --enablerepo=ha
dnf update -y

## selinux無効
grubby --update-kernel ALL --args selinux=0

## サービス起動設定
systemctl start vsftpd   # ftpはSSH設定まで利用、enableしない
systemctl enable --now pcsd iscsid firewalld
systemctl disable --now target iscsi-onboot iscsi
systemctl --no-pager status pcsd iscsid target iscsi-onboot iscsi vsftpd

## firewall設定
firewall-cmd --permanent --add-service=high-availability
firewall-cmd --permanent --add-port=3260/tcp   # iscsi target
firewall-cmd --reload
firewall-cmd --add-service=ftp   # ftpはSSH設定まで利用、--permanentしない

## ユーザ、パスワード設定
echo hacluster | passwd --stdin hacluster
useradd -u 1979 alien && echo alien | passwd --stdin alien

## SSHサーバ設定 (rootログインを許可、rootのパスワードログインは不要)
sed -i 's/^PermitRootLogin no/PermitRootLogin yes/g' /etc/ssh/sshd_config
systemctl restart sshd

## LVM環境設定
FILTER='a|nvme-Amazon_Elastic_Block_Store_.*|'
grep -qF "$FILTER" /etc/lvm/lvm.conf || {
  sed -Ei -e 's/# system_id_source = "none"/system_id_source = "uname"/' \
      -e "/# Run vgscan aft.+cache/a \        filter = [ \"$FILTER\", \"r|.*|\" ]" \
          /etc/lvm/lvm.conf ; }
             # STANDBYに見えるiSCSIデバイス拒否、failoverにてSTANDBY->ACTIVE昇格後に
	     # 不通のiSCSIデバイスを走査してSTARpool活性T.O.から切替失敗するのを防ぐ

echo '（=・ω・）ノ　ぃょぅ'

コントローラ1,2で以下のコマンドを実行し、iSCSI target起動スクリプトの設定を行います。

コピー＆ペースト可

## ファイル配置
cat << "__EOF__" > /etc/init.d/STARorbit
#!/bin/bash
# chkconfig: 345 99 1
# description: STAR iSCSI target control script

NODE_BASENAME="$(uname -n | sed 's/\(.\+\).$/\1/g')"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"
PARTNER_NODE="${NODE_BASENAME}$(( 3 - $NODE_NUM ))"

test -f /etc/star/config && . /etc/star/config

is_active_node() { pcs resource status STARpool | egrep -q "Started +$(uname -n)"; }

start_as_active() {
  iscsiadm -m node --logout

  cp /etc/target/{saveconfig.json.active,saveconfig.json}
  sed -i -e "s/node._tg_pt_gp/node${NODE_NUM}_tg_pt_gp/g" \
      -e "s/\"tg_pt_gp_id\": [12]/\"tg_pt_gp_id\": ${NODE_NUM}/g" \
          /etc/target/saveconfig.json
  systemctl restart target

  ssh -n -o ConnectTimeout=10 $PARTNER_NODE "/etc/init.d/STARorbit start" &
}

start_as_standby() {
  for I in $(seq 120); do
    is_active_node && break
       # This function may run for up to 10 minutes, with the possibility of
       # parallel switching to ACTIVE. If it detects ACTIVE, it exits.

    pcs resource status STARorbit | egrep -q "Started +${PARTNER_NODE}" || \
       { sleep 5 ; continue ; }

    iscsiadm -m discovery -t sendtargets -p $PARTNER_NODE
    iscsiadm -m node --login

    for ISCSI_HOST in $(ls -1 /sys/class/iscsi_host) ; do
      echo '- - -' > /sys/class/scsi_host/$ISCSI_HOST/scan ; done

    sleep 5 ; lsscsi | fgrep -q -e STAR-LUN -e STAR-HD140283 || continue

    cp /etc/target/{saveconfig.json.standby,saveconfig.json}
    sed -i -e "s/node._tg_pt_gp/node${NODE_NUM}_tg_pt_gp/g" \
        -e "s/\"tg_pt_gp_id\": [12]/\"tg_pt_gp_id\": ${NODE_NUM}/g" \
            /etc/target/saveconfig.json
    if type jq >/dev/null 2>&1; then
      jq '(.storage_objects[].alua_tpgs[] | select(.name | test("node._tg_pt_gp"))
          | .alua_access_type) |=1' /etc/target/saveconfig.json \
          | jq "(.storage_objects[].alua_tpgs[]
              | select(.name | test(\"node._tg_pt_gp\")) | .alua_access_state) \
                  |=${STANDBY_NON_OPTIMIZED:-0}" > /etc/target/saveconfig.json.$$ \
                      && mv /etc/target/{saveconfig.json.$$,saveconfig.json}; fi
    systemctl start target
    break
  done
}

stop_as_active() {
  ssh -n -o ConnectTimeout=10 $PARTNER_NODE "/etc/init.d/STARorbit stop"
  systemctl stop target
}

stop_as_standby() { systemctl stop target ; }

start() {
  echo -n "Starting STAR iSCSI target:"

  is_active_node && start_as_active
  is_active_node || start_as_standby

  return 0
}

stop() {
  echo -n "Stopping STAR iSCSI target:"

  systemctl is-active target || return 0
  is_active_node && stop_as_active
  is_active_node || stop_as_standby

  return 0
}

status() {
  is_active_node || return 3
     # STANDBY returns 'stopped' to avoid 2-nodes-active detection by Pacemaker.
  systemctl status target
}

case $1 in
  start)  start  ;;
  stop)   stop   ;;
  status) status ;;
esac
__EOF__

## パーミッション設定
chmod 755 /etc/init.d/STARorbit

## rc.local有効化と追記
echo "/etc/init.d/STARorbit start" >> /etc/rc.d/rc.local
chmod 755 /etc/rc.d/rc.local

echo 'ヽ(^O^)ノ いらっしゃいませー'

4. SSH公開鍵認証設定

コントローラ1,2の順に以下のコマンドを実行し、SSHの公開鍵認証設定を実施します。

コピー＆ペースト可

NODE_BASENAME="$(uname -n | sed 's/\(.\+\).$/\1/g')"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"
PARTNER_NODE="${NODE_BASENAME}$(( 3 - $NODE_NUM ))"

test -f /root/.ssh/id_rsa || {
  if [ $NODE_NUM -eq 1 ]; then
    ssh-keygen -t rsa -N "" -f /root/.ssh/id_rsa   # 公開鍵作成 (両ノード共通)

    ## 鍵転送 (コントローラ2に向けて)
    curl -T "/root/.ssh/{id_rsa.pub,id_rsa}" -u alien:alien ftp://${PARTNER_NODE}/
       # コントローラ2を再起動した場合にはvsftpdが起動していません
       # 先に`systemctl start vsftpd ; firewall-cmd --add-service=ftp`が必要です
  else
    ## 鍵配置 (コントローラ1から転送されたもの)
    test -d /root/.ssh || { mkdir /root/.ssh ; chmod 700 /root/.ssh ; }
    mv /home/alien/{id_rsa.pub,id_rsa} /root/.ssh
    chown root:root /root/.ssh/{id_rsa.pub,id_rsa}
    chmod 600 /root/.ssh/id_rsa
  fi
  cat /root/.ssh/id_rsa.pub >> /root/.ssh/authorized_keys   # ログイン許可

  echo '( ´ー`)フゥー．．．'
}

コントローラ1,2で以下のコマンドを実行し、SSH動作確認をします。

コピー＆ペースト可

ssh -n -o StrictHostKeyChecking=no $PARTNER_NODE "date ; uname -n"
   # 表示例 (初回は`Warning: Permanently added ...`が出ます)：
   # Sun Oct 15 12:37:27 JST 2023
   # star0001-ctl2

echo '∩( ・ω・)∩'

5. ストレージプール、LUN作成

コントローラ1 (star0001-ctl1) にログイン、sudo su - コマンドでrootユーザになります。

コントローラ1で以下のコマンドを実行し、ストレージプール、LUN作成を実施します。

コピー＆ペースト可

POOL_NAME="STARpool"
DIR="/etc/star" ; mkdir -p $DIR
LUN_SIZE="3072M"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"

if [ $NODE_NUM -eq 1 ]; then
  vgs -q "$POOL_NAME" || {
    ## ストレージプール (Volume Group) 作成
    for disk in $(pvs --all | grep -v '\-part[1-9]' | awk '/dev/{ print $1 }'); do
      pvcreate $disk ; done
    vgcreate --setautoactivation n $POOL_NAME $(pvs | awk '/dev/{ print $1 }')
    vgs -o+systemid ; pvs --all

    lvcreate -n HD140283 -l 1 $POOL_NAME
       # Pacemakerで制御するにあたりLogical Volumeが0個になる状況を避けるため

    ## LUN (Logical Volume) 作成
    for I in $(seq 0 5); do
      LUN_NAME="LUN${I}" ; LUN_WWN="$(uuidgen)"
      lvcreate -n $LUN_NAME -L $LUN_SIZE $POOL_NAME
      echo "$LUN_NAME $LUN_WWN $LUN_SIZE" >> $DIR/lunlist
    done
  }
  echo '>゜)))彡　サカナ'
else
  echo '(#ﾟДﾟ) ｺﾞﾙｧ!!'   # 誤ってコントローラ2で実行した場合
fi

6. iSCSIターゲット設定

コントローラ1 (star0001-ctl1) にログイン、sudo su - コマンドでrootユーザになります。

コントローラ1で以下のコマンドを実行し、iSCSIターゲット設定を実施します。

コピー＆ペースト可

## 変数設定
ARRAY_NAME="star0001"     # 任意の筐体名を指定可

DIR="/etc/star"
ARRAY_VERSION="0.5"
STANDBY_NON_OPTIMIZED=0
NUM_HOSTS=2
NODE_BASENAME="$(uname -n | sed 's/\(.\+\).$/\1/g')"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"
PARTNER_NODE="${NODE_BASENAME}$(( 3 - $NODE_NUM ))"

if [ $NODE_NUM -eq 1 ]; then
  test -f /etc/target/saveconfig.json.active || {
    ## 筐体情報作成
    echo $ARRAY_NAME > $DIR/starname
    echo $ARRAY_VERSION > $DIR/version
    echo "STANDBY_NON_OPTIMIZED=${STANDBY_NON_OPTIMIZED}" > $DIR/config

    ## iSCSIターゲット設定 (ACTIVEコントローラ用)
    ARRAY_IQN=iqn.2023-09.test.use.only:${ARRAY_NAME}-target
    targetcli /iscsi create $ARRAY_IQN

    while read LUN_INFO ; do
      LUN_NAME="$(echo $LUN_INFO | awk '{ print $1 }')"
      LUN_WWN="$(echo $LUN_INFO | awk '{ print $2 }')"
      targetcli /backstores/block create name=STAR-${LUN_NAME} \
          dev=/dev/STARpool/$LUN_NAME wwn=${LUN_WWN}
      targetcli /backstores/block/STAR-${LUN_NAME}/alua \
          create node${NODE_NUM}_tg_pt_gp ${NODE_NUM}
      targetcli /iscsi/$ARRAY_IQN/tpg1/luns create /backstores/block/STAR-${LUN_NAME}
    done < $DIR/lunlist

    for lunN in \
        $(targetcli ls /iscsi/$ARRAY_IQN/tpg1/luns 1 | awk '/STAR/{ print $2 }') ; do
      targetcli /iscsi/$ARRAY_IQN/tpg1/luns/$lunN \
          set alua alua_tg_pt_gp_name=node${NODE_NUM}_tg_pt_gp ; done

    for I in $(seq $NUM_HOSTS); do
      HOST_NAME="Host_${I}"
      HOST_IQN="iqn.2023-09.com.example:host${I}-initiator"
      echo "$HOST_NAME $HOST_IQN LUN0,LUN1,LUN2,LUN3,LUN4,LUN5" >> $DIR/hostlist
      targetcli /iscsi/$ARRAY_IQN/tpg1/acls create $HOST_IQN
    done

    targetcli /iscsi/$ARRAY_IQN/tpg1/acls \
        create iqn.2023-09.test.use.only:${ARRAY_NAME}-initiator
    targetcli saveconfig /etc/target/saveconfig.json.active

    ## コントローラ2に構成情報を転送
    ssh -n $PARTNER_NODE "mkdir -p $DIR"
    scp $DIR/* ${PARTNER_NODE}:${DIR}
    scp /etc/target/saveconfig.json.active ${PARTNER_NODE}:/etc/target

    ## iSCSIイニシエータ設定 (コントローラ間iSCSIアクセス用)
    echo InitiatorName=iqn.2023-09.test.use.only:${ARRAY_NAME}-initiator \
        > /etc/iscsi/initiatorname.iscsi
    systemctl restart iscsid
  }
  echo '▼・ェ・▼'
else
  echo '(#ﾟДﾟ) ｺﾞﾙｧ!!'   # 誤ってコントローラ2で実行した場合
fi

コントローラ2 (star0001-ctl2) にログイン、sudo su - コマンドでrootユーザになります。

コントローラ2で以下のコマンドを実行し、iSCSIターゲット設定を実施します。

コピー＆ペースト可

DIR="/etc/star"
ARRAY_NAME=$(cat $DIR/starname)
NODE_BASENAME="$(uname -n | sed 's/\(.\+\).$/\1/g')"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"
PARTNER_NODE="${NODE_BASENAME}$(( 3 - $NODE_NUM ))"

if [ $NODE_NUM -eq 2 ]; then
  test -f /etc/target/saveconfig.json.standby || {

    ## iSCSIイニシエータ設定 (コントローラ間iSCSIアクセス用)
    echo InitiatorName=iqn.2023-09.test.use.only:${ARRAY_NAME}-initiator \
        > /etc/iscsi/initiatorname.iscsi
    systemctl restart iscsid

    ## LUN認識
    iscsiadm -m discovery -t sendtargets -p $PARTNER_NODE
    iscsiadm -m node -o show ; iscsiadm -m node --login
    iscsiadm -m session -o show

    sleep 10 ; lsscsi

    ## iSCSIターゲット設定 (STANDBYコントローラ用)
    ARRAY_IQN=iqn.2023-09.test.use.only:${ARRAY_NAME}-target
    targetcli /iscsi create $ARRAY_IQN

    while read LUN_INFO ; do
      LUN_NAME="$(echo $LUN_INFO | awk '{ print $1 }')"
      LUN_WWN="$(echo $LUN_INFO | awk '{ print $2 }')"
      targetcli /backstores/block create name=STAR-${LUN_NAME} \
          dev=/dev/disk/by-id/scsi-36001405$(echo ${LUN_WWN//-/} | cut -c 1-25) \
              wwn=${LUN_WWN}
      targetcli /backstores/block/STAR-${LUN_NAME}/alua \
          create node${NODE_NUM}_tg_pt_gp ${NODE_NUM}
      targetcli /iscsi/$ARRAY_IQN/tpg1/luns create /backstores/block/STAR-${LUN_NAME}
    done < $DIR/lunlist

    for lunN in \
        $(targetcli ls /iscsi/$ARRAY_IQN/tpg1/luns 1 | awk '/STAR/{ print $2 }') ; do
      targetcli /iscsi/$ARRAY_IQN/tpg1/luns/$lunN \
          set alua alua_tg_pt_gp_name=node${NODE_NUM}_tg_pt_gp ; done

    for HOST_IQN in $(cat $DIR/hostlist | awk '{ print $2 }'); do
      targetcli /iscsi/$ARRAY_IQN/tpg1/acls create $HOST_IQN ; done

    targetcli saveconfig /etc/target/saveconfig.json.standby

    ## コントローラ1に構成情報を転送
    scp /etc/target/saveconfig.json.standby ${PARTNER_NODE}:/etc/target
  }
  echo '( ﾟДﾟ).｡oO（もうひと息）'
else
  echo '(#ﾟДﾟ) ｺﾞﾙｧ!!'   # 誤ってコントローラ1で実行した場合
fi

7. クラスタ構築

コントローラ1 (star0001-ctl1) にログイン、sudo su - コマンドでrootユーザになります。

コントローラ1で以下のコマンドを実行し、クラスタ構築を実施します。

コピー＆ペースト可

DIR="/etc/star"
ARRAY_NAME=$(cat $DIR/starname)
POOL_NAME="STARpool"
NODE_NAME=`uname -n`
NODE_BASENAME="$(uname -n | sed 's/\(.\+\).$/\1/g')"
NODE_NUM="$(uname -n | sed 's/.\+\(.\)$/\1/g')"
PARTNER_NODE="${NODE_BASENAME}$(( 3 - $NODE_NUM ))"

if [ $NODE_NUM -eq 1 ]; then
  ## クラスタ作成
  NODE_ADDR=`getent ahostsv4 ${NODE_NAME} | head -1 | awk '{ print $1 }'`
  PARTNER_ADDR=`getent ahostsv4 ${PARTNER_NODE} | head -1 | awk '{ print $1 }'`

  pcs host auth ${NODE_NAME} addr=${NODE_ADDR} ${PARTNER_NODE} \
      addr=${PARTNER_ADDR} -u hacluster -p hacluster
  pcs cluster setup ${ARRAY_NAME} ${NODE_NAME} addr=${NODE_ADDR} \
      ${PARTNER_NODE} addr=${PARTNER_ADDR}

  ## クラスタ起動
  pcs cluster start --all ; pcs cluster enable --all
  pcs cluster status ; pcs status corosync

  ## STONITH無効化 (スプリットブレインでデータ破壊の可能性！！実験用のため)
  pcs property set stonith-enabled=false no-quorum-policy=ignore
  pcs property

  ## リソース作成
  pcs resource create ${POOL_NAME} ocf:heartbeat:LVM-activate \
      vgname=${POOL_NAME} vg_access_mode=system_id --group star_group
  pcs resource create STARorbit lsb:STARorbit --group star_group \
      op monitor enabled=false force-reload timeout=60 restart timeout=60 \
          start timeout=60 stop timeout=60

  sleep 60 ; pcs status

  echo 'ｷﾀ━(ﾟ∀ﾟ)━!!'
else
  echo '(#ﾟДﾟ) ｺﾞﾙｧ!!'   # 誤ってコントローラ2で実行した場合
fi

8. 1台ずつコントローラリブート (クラスタ動作確認)

コントローラ2→コントローラ1の順で1台ずつリブートします。
1台リブートしたらpcs statusコマンドの出力のNode Listが2台ともOnlineになるまで待ってから2台目をリブートします。

コントローラ2リブート直後 (コントローラ1リブート不可)

Node List:
  * Online: [ star0001-ctl1 ]
  * OFFLINE: [ star0001-ctl2 ]

コントローラ2クラスタ復帰 (コントローラ1リブート可能)

Node List:
  * Online: [ star0001-ctl1 star0001-ctl2 ]

サーバの構築

1. サーバ作成 (新規EC2インスタンス1台)

以下オプションを指定して新規EC2インスタンスを1台作成します。

項目	設定値	備考
リージョン	東京 (ap-northeast-1)
名前	instance-1
AMI	Rocky Linux 8 (Official)
インスタンスタイプ	t3a.medium
キーペア名	gemini	新しいキーペアでも可
ネットワーク設定	HTTP トラフィックを許可	性能情報のWeb参照用
サブネット	ap-northeast-1d	ストレージと同じもの
その他	デフォルト指定	パブリックIPが必要 (SSH、dnf、apache)

2. サーバ設定

サーバ (EC2インスタンス) にSSHでログインします (ユーザ名はrocky)。
EC2 Instance Connectは使えないのでSSHクライアントで公開鍵認証で接続します。

sudo su - コマンドでrootユーザになります。

以下のコマンドを実行し、hosts設定を行います。

コピー＆ペースト可 (★アドレス書換え要)

## 変数設定
ARRAY_NAME="star0001"
NODE1_NAME="${ARRAY_NAME}-ctl1"   # ctl1ではない場合は書換え必要
NODE2_NAME="${ARRAY_NAME}-ctl2"   # ctl2ではない場合は書換え必要
NODE1_ADDR="XXX.XXX.XXX.XXX"      # ctl1のプライベート IPv4 アドレスに書換え必要
NODE2_ADDR="YYY.YYY.YYY.YYY"      # ctl2のプライベート IPv4 アドレスに書換え必要
SERVER_NAME="instance-1"

## ホスト名設定
hostnamectl set-hostname $SERVER_NAME

## hosts設定
echo $NODE1_ADDR $NODE1_NAME >> /etc/hosts
echo $NODE2_ADDR $NODE2_NAME >> /etc/hosts

## プロンプトにホスト名反映
exec bash

echo '_〆(・_・。)^ カキカキ'

以下のコマンドを実行し、ソフトウェアインストール・設定を行います。

コピー＆ペースト可

## 変数設定
ARRAY_NAME="star0001"
NODE1_NAME="${ARRAY_NAME}-ctl1"   # ctl1ではない場合は書換え必要
NODE2_NAME="${ARRAY_NAME}-ctl2"   # ctl2ではない場合は書換え必要

## タイムゾーン設定
timedatectl set-timezone Asia/Tokyo ; timedatectl

## パッケージインストール、アップデート
dnf -y install iscsi-initiator-utils device-mapper-multipath sysstat
yum update -y

## selinux無効
grubby --update-kernel ALL --args selinux=0

## iSCSIイニシエータ設定
echo InitiatorName=iqn.2023-09.com.example:host1-initiator \
    > /etc/iscsi/initiatorname.iscsi

## multipath設定
mpathconf --enable --user_friendly_names y
cat << "__EOF__" >> /etc/multipath.conf

devices {
        device {
                vendor "LIO-ORG"
                product "STAR-.+"
                path_grouping_policy "group_by_prio"
                path_selector "round-robin 0"
                hardware_handler "1 alua"
                prio "alua"
                failback "immediate"
                no_path_retry 10
                detect_prio no
                max_sectors_kb 256
        }
}
__EOF__

systemctl restart multipathd

## ディスク認識
iscsiadm -m discovery -t sendtargets -p $NODE1_NAME
iscsiadm -m discovery -t sendtargets -p $NODE2_NAME
iscsiadm -m node -o show ; iscsiadm -m node --login
iscsiadm -m session -o show

sleep 10 ; lsscsi ; ll /dev/sd* /dev/disk/by-id

## マルチパス確認
multipath -ll

echo 'ｷﾀ━━(ﾟ∀ﾟ)━( ﾟ∀)━( ﾟ)━( )━( )━(･ )━(∀･ )━(･∀･)━ｲｲ!!!!'

この段階で1度サーバリブートします。

ここまででサーバにストレージが見えましたので、ファイルシステムを作成する、読み書きをするなど試行することができます。

3. サーバ追加設定 (性能情報取得インターバル変更とWeb表示)

サーバにログイン、sudo su - コマンドでrootユーザになります。

以下のコマンドを実行し、ブラウザからsarグラフが見えるように設定します。

コピー＆ペースト可

## パッケージインストール
dnf -y install httpd expect firewalld

## digest認証設定
cat << "__EOF__" > /etc/httpd/conf.d/digest.conf
<Directory "/var/www/html/">
    AuthType Digest
    AuthName "milky way"
    AUthUserFile "/etc/httpd/.htdigest"
    Require valid-user
</Directory>
__EOF__

M=$(date '+%m') ; D=$(date '+%d')
X=$([ $((D % 2)) -eq 1 ] && echo "-" || echo "=")   # 奇数日なら"-"、偶数日なら"="

expect -c "
spawn htdigest -c /etc/httpd/.htdigest \"milky way\" perfweb
expect \"New password:\"
send -- \"${M}Kinp@kU${D}${X}\n\"
expect \"Re-type new password:\"
send -- \"${M}Kinp@kU${D}${X}\n\"
wait"

systemctl enable --now httpd   # apache起動

## sar記録インターバル変更 (30秒)
DIR="/etc/systemd/system/sysstat-collect.timer.d/"
mkdir -p $DIR
cat << "__EOF__" > $DIR/override.conf
[Timer]
OnCalendar=*:00/1
__EOF__

DIR="/etc/systemd/system/sysstat-collect.service.d/"
mkdir -p $DIR
cat << "__EOF__" > $DIR/override.conf
[Service]
Type=oneshot
User=root
ExecStart=/usr/lib64/sa/sa1 30 2
__EOF__

systemctl enable --now sysstat
systemctl daemon-reload

sleep 90   # データ生成待ち

## sarデータWeb化スクリプト配置・設定
cat << "__EOF__" > /usr/bin/perfweb
#!/bin/bash

DIR="/var/www/html"
METRIC=("disk" "cpu" "net")
OPTION=("-d -p" "-P ALL" "-n DEV")
INTERVAL=1
CMD="nice -n 10 sadf -Tg -O showinfo"
ENDTIME="$(date '+%H:%M')"
PREVDAY="$(date '+%d' -d '-1 day')"

sleep 3 ; cd $DIR || exit 1

draw_graph() {
  STARTTIME="$(date -d "-${1} minutes" '+%H:%M')"
  SADIR="/var/log/sa"
  [ $2 -lt 30 ] && SADIR="/var/log/sa.short.5"
  [ $2 -lt 5 ]  && SADIR="/var/log/sa.short.1"

  for I in $(seq 0 $(( ${#METRIC[@]} - 1 ))); do
    if [ ${STARTTIME:0:2} -gt ${ENDTIME:0:2} ]; then
      $CMD -s $STARTTIME -- ${OPTION[$I]} $2 $SADIR/sa$PREVDAY \
          > ${METRIC[$I]}.${1}m.1.svg.$$
      sleep $INTERVAL
      $CMD -e $ENDTIME -- ${OPTION[$I]} $2 $SADIR > ${METRIC[$I]}.${1}m.2.svg.$$
      rm -f ${METRIC[$I]}.${1}m.svg
    else
      $CMD -s $STARTTIME -e $ENDTIME -- ${OPTION[$I]} $2 $SADIR \
          > ${METRIC[$I]}.${1}m.svg.$$
      rm -f ${METRIC[$I]}.${1}m.{1,2}.svg
    fi
    rename .$$ '' *.svg.$$
    sleep $INTERVAL
  done
}

draw_graph 1 1   ; draw_graph 5 5    ; draw_graph 15 5   ; draw_graph 30 5
draw_graph 60 30 ; draw_graph 180 30 ; draw_graph 360 60

cat << _eof_ > index.html.$$
<html lang=en><title>$(uname -n) - perfweb</title><body>
<h2 style="background:#88ee88;padding:5px">$(uname -n)</h2>
<h2>Performance Statistics Graphs</h2>
<table border=1 cellpadding=3>
_eof_

for I in $(seq 0 $(( ${#METRIC[@]} - 1 ))); do
  echo '<td>'
  for SVG in $(ls -1 ${METRIC[$I]}.*.svg | sort -t . -k 1,1 -k 2n); do
    echo "<a href=${SVG} target=_blank>${SVG}</a><br>" ; done
  echo '</td>'
done >> index.html.$$

echo "</table><br>Last Updated on $(date)</body></html>" >> index.html.$$
mv index.html.$$ index.html

exit 0
__EOF__

chmod 700 /usr/bin/perfweb

mkdir /var/log/sa.short.{1,5}   # 1秒、5秒間隔のsar取得ディレクトリ作成

## cronに1秒、5秒間隔のsar取得とsarデータWeb化スクリプト登録
cat << "__EOF__" > /var/spool/cron/root
MAILTO=""
S1=/var/log/sa.short.1
S5=/var/log/sa.short.5
* * * * * cd $S1 && sar -o sa$(date +\%d\%H\%M) 1 60 >/dev/null
* * * * * cd $S1 && ln -sf sa$(date +\%d\%H\%M -d '-1 min') sa$(date +\%d)
* * * * * cd $S5 && sar -o sa$(date +\%d\%H00) 5 12 >/dev/null
* * * * * cd $S5 && ln -s sa$(date +\%d\%H00) sa$(date +\%d) 2>/dev/null
* 1-23 * * * cd $S5 && sar -o sa$(date +\%d\%H30 -d '-30 min') 5 12 >/dev/null
0,30 1-23 * * * cd $S5 && ln -sf sa$(date +\%d\%H\%M -d '-30 min') sa$(date +\%d)
* * * * * find $S1 $S5 -xtype l -delete -o -type f -name 'sa*' -mmin +30 -delete
* * * * * /usr/bin/perfweb
__EOF__

chmod 600 /var/spool/cron/root
systemctl reload crond

sleep 90   # データ生成待ち

## firewalld起動・設定
systemctl enable --now firewalld
firewall-cmd --permanent --add-service=http
firewall-cmd --reload

echo -e "Username: perfweb\nPassword: ${M}Kinp@kU${D}${X}"
echo '(｡･ω･)ﾉﾞ ありがとう'

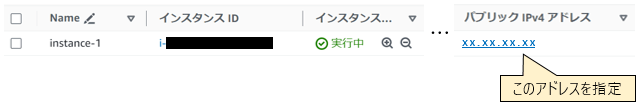

EC2インスタンスの一覧画面からサーバのパブリック IPv4 アドレスにWeb接続 (http://アドレス) します。

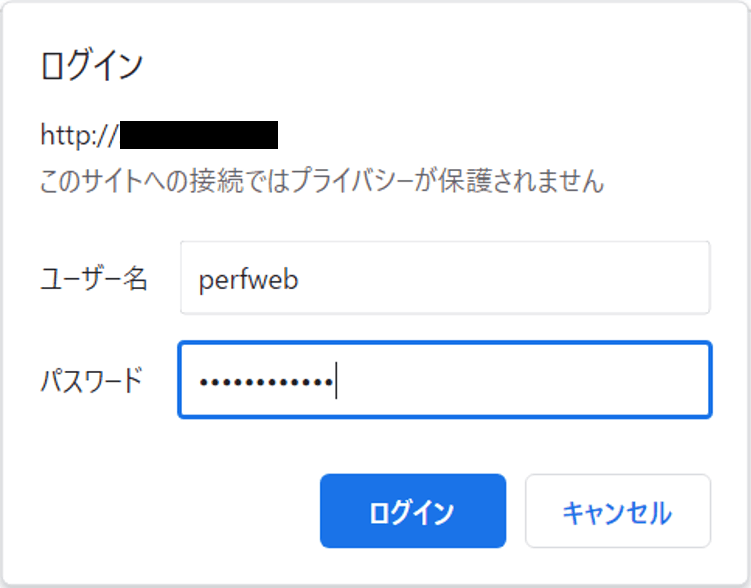

認証ダイアログが出るのでユーザ名とパスワードを入力してログインします。

ユーザ名はperfwebです
パスワードは3. サーバ追加設定を実施した日付によって変化します
- パスワードは2桁月 + Kinp@kU + 2桁日 + -または=です
  - Kinp@kUは「金箔」のローマ字を一部変更、末尾は奇数日が-で偶数日が=です
  - 例えば2月29日の場合には02Kinp@kU29-、2月28日の場合には02Kinp@kU28=です

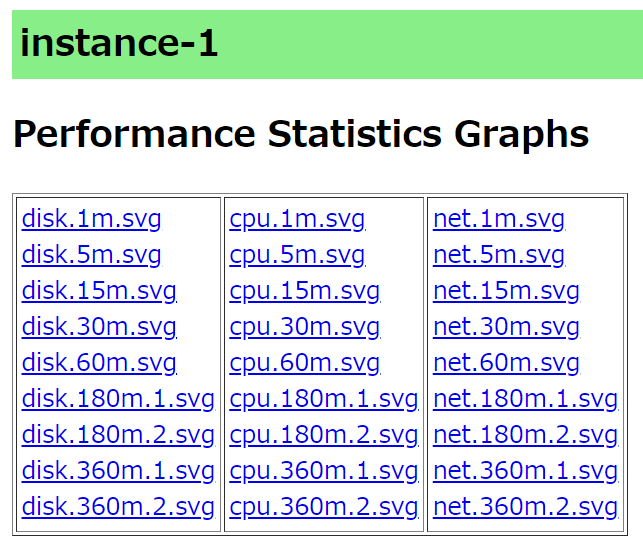

ログインすると、sarをSVG形式にグラフ化したファイルへのリンクページが表示されます。
クリックするとグラフ化されたsarが表示されます^[2]。

例えば以下のグラフ (disk.360m.svg) はI/O負荷を入れながら長時間動かしたものです。

サーバから見たI/O状況 (mpathf)

07:08:24頃からIOPSが2,000程度に制限されていることがわかります。
これはストレージを構成するEC2インスタンスタイプをt3a.mediumにした影響 (ベースライン IOPSに低下) と考えられます。

アスタリスク (*) が付いているインスタンスでは、最大パフォーマンスを 24 時間につき少なくとも 30 分間維持することができます。その後、ベースラインの性能に戻ります。

「Amazon EBS 最適化インスタンスを使用する」より引用

I/O負荷は以下コマンドで入れています。

while :
do
dd if=/dev/zero of=/dev/mapper/mpathf bs=8192 oflag=direct
done

ddは8KBずつの指定 (bs=8192) なのにグラフは4KBずつのI/Oに見える？

multipath設定 (/etc/multipath.conf) にmax_sectors_kb 256を追加 (2023.11.6) しましたのでddの指定通りに8KBでI/Oされるようになりました。

あとがき

今回作成したストレージを初期構成から変更するツールの導入は別記事を参照下さい。通常ストレージ製品には固有のコマンドやWebツールが提供されており、それらを利用して変更をします。
また、このストレージはRAIDを構成していません^[3]が、LVMでのRAIDやmdadm (ソフトウェアRAID) をPacemakerで管理することでこれも実現できると思います (未検証)。

脚注

名前は任意のものでも構いませんが末尾は1台目「1」、2台目「2」とする必要があり、また、末尾の直前までは2台で全く同じである必要があります ↩︎
日付をまたぐ期間は日付をまたぐ前後の2つのファイルが生成されます、例えば0時20分時点での*.30m.svgは前日分*.30m.1.svg、当日分*.30m.2.svgが生成されます ↩︎
EBSで冗長化のためにRAIDを構成する必要はありませんが、これを作るモチベーションの従来型ストレージを再現する、という観点での比較です ↩︎

はじめに

構成概要

ストレージの構築

1. コントローラ作成 (新規EC2インスタンス2台)

2. 共有ディスク割り当て (EBSマルチアタッチ)

3. コントローラ共通設定 (両コントローラに実施)

4. SSH公開鍵認証設定

5. ストレージプール、LUN作成

6. iSCSIターゲット設定

7. クラスタ構築

8. 1台ずつコントローラリブート (クラスタ動作確認)

サーバの構築

1. サーバ作成 (新規EC2インスタンス1台)

2. サーバ設定

3. サーバ追加設定 (性能情報取得インターバル変更とWeb表示)

あとがき

Discussion
