FRR実践④ OSPFv2基本マルチエリア Config編

2025/05/24に公開

マルチエリアの動作が分かる構成を作ってみる。

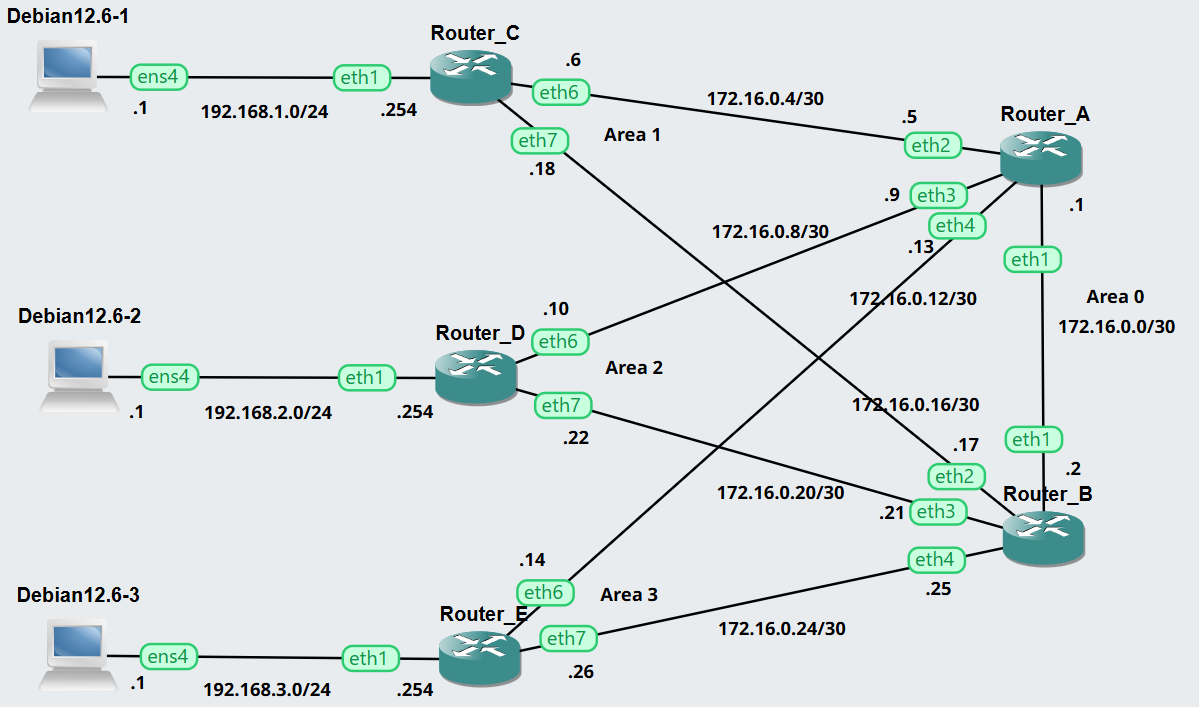

まずは作ってみます。構成はこちら。

このようなネットワーク構成はありがちなマルチエリア構成になると思います。
マルチエリアにする利点は障害発生時の影響範囲の極小化など大規模ネットワークになる場合に使われることが多いです。

Config

5台のルーターのConfigはこちら。
Router_AとRouter_Bを上位ルーターに見立ててRouter_C、D、Eをエリア1、2、3に分割して接続する構成にしています。

Router_A

Router_A# show running-config
Building configuration...

Current configuration:
!
frr version 8.2.2
frr defaults traditional
hostname frr
hostname Router_A
service integrated-vtysh-config
!
interface eth1
 ip address 172.16.0.1/30
 ip ospf 1 area 0
 ip ospf network point-to-point
exit
!
interface eth2
 ip address 172.16.0.5/30
 ip ospf 1 area 1
 ip ospf cost 15
exit
!
interface eth3
 ip address 172.16.0.9/30
 ip ospf 1 area 2
 ip ospf cost 15
exit
!
interface eth4
 ip address 172.16.0.13/30
 ip ospf 1 area 3
 ip ospf cost 15
exit
!
interface lo
 ip address 10.0.0.1/32
exit
!
router ospf 1
 ospf router-id 10.0.0.1
exit
!
end

Router_B

Router_B# show running-config
Building configuration...

Current configuration:
!
frr version 8.2.2
frr defaults traditional
hostname frr
hostname Router_B
service integrated-vtysh-config
!
interface eth1
 ip address 172.16.0.2/30
 ip ospf 1 area 0
 ip ospf network point-to-point
exit
!
interface eth2
 ip address 172.16.0.17/30
 ip ospf 1 area 1
exit
!
interface eth3
 ip address 172.16.0.21/30
 ip ospf 1 area 2
exit
!
interface eth4
 ip address 172.16.0.25/30
 ip ospf 1 area 3
exit
!
interface lo
 ip address 10.0.0.2/32
exit
!
router ospf 1
 ospf router-id 10.0.0.2
exit
!
end

Router_C

Router_C# show running-config
Building configuration...

Current configuration:
!
frr version 8.2.2
frr defaults traditional
hostname frr
hostname Router_C
service integrated-vtysh-config
!
interface eth1
 ip address 192.168.1.254/24
 ip ospf 1 area 1
 ip ospf passive
exit
!
interface eth6
 ip address 172.16.0.6/30
 ip ospf 1 area 1
 ip ospf cost 15
exit
!
interface eth7
 ip address 172.16.0.18/30
 ip ospf 1 area 1
exit
!
interface lo
 ip address 10.0.0.3/32
exit
!
router ospf 1
 ospf router-id 10.0.0.3
exit
!
end

Router_D

Router_D# show running-config
Building configuration...

Current configuration:
!
frr version 8.2.2
frr defaults traditional
hostname frr
hostname Router_D
service integrated-vtysh-config
!
interface eth1
 ip address 192.168.2.254/24
 ip ospf 1 area 2
 ip ospf passive
exit
!
interface eth6
 ip address 172.16.0.10/30
 ip ospf 1 area 2
 ip ospf cost 15
exit
!
interface eth7
 ip address 172.16.0.22/30
 ip ospf 1 area 2
exit
!
interface lo
 ip address 10.0.0.4/32
exit
!
router ospf 1
 ospf router-id 10.0.0.4
exit
!
end

Router_E

Router_E# show running-config
Building configuration...

Current configuration:
!
frr version 8.2.2
frr defaults traditional
hostname frr
hostname Router_E
service integrated-vtysh-config
!
interface eth1
 ip address 192.168.3.254/24
 ip ospf 1 area 3
 ip ospf passive
exit
!
interface eth6
 ip address 172.16.0.14/30
 ip ospf 1 area 3
 ip ospf cost 15
exit
!
interface eth7
 ip address 172.16.0.26/30
 ip ospf 1 area 3
exit
!
interface lo
 ip address 10.0.0.5/32
exit
!
router ospf 1
 ospf router-id 10.0.0.5
exit
!
end

Network Typeを入れてみた。（マルチエリアとは関係ない）

今回はRouter_AとRouter_B間（Area 0）にip ospf network point-to-pointを入れています。
これはNetwork Typeと言います。ルーター間が直接接続されている場合にはDR/BDRの選出は意味をなさないため、選出動作をしない設定となります。OSPFは古くからあるプロトコルのためシリアル接続など1対1接続のIFの場合に使われてきました。何も設定してない場合のNetwork TypeはBroadcastになります。Network Typeの一覧はこちら。

Network Type	DR/BDR選出	ネイバー検出動作	Hello/Dead間隔
broadcast	する	自動	10/40
point-to-point	しない	自動	10/40
point-to-multipoint	しない	自動	10/40
non-broadcast	する	手動	30/120
point-to-multipoint(non-broadcast)	しない	手動	30/120

ただし、FRRにはpoint-to-multipoint(non-broadcast)の実装はないと思います。

Costを入れてみた。（マルチエリアとは関係ない）

今回は通信経路を指定したかったのでCostの設定を入れています。コスト値は大きくなるほどに帯域幅が低いリンクであると認識されますので15と設定することでしていないIFが優先されるようになります。
つまりこの構成ではRouter_Bを経由した通信になります。

構成の確認、解説は次項に続きます。
