【AWS】ダウンタイムゼロへの挑戦 - バックエンドとフロントエンドをBlue/Greenデプロイ

2024/08/27に公開

AWS

 はじめにEVチームでは、サービスリリース時にユーザーが一時的に利用できなくなるダウンタイムが発生していました。ダウンタイムの主な問題は、ユーザーの利用機会の喪失と、リリース作業の厳しいタイムリミットです。これらの問題を解決するため、新しいデプロイ手法の導入が必要となったので、Blue/Greenデプロイを採用し、導入しました。
対象と使用するAWSサービス
バックエンド
API Gateway
Lambda

フロントエンド
Route 53
Elastic Beanstalk
Application Load Balancer（ALB）
EC2


 ダウンタイムとその影響ダウンタイムとは、システムやサービスが一時的に停止することを指します。

ダウンタイムはユーザー体験の低下や収益の損失を引き起こし、リリース作業における心理的ハードルを高めます。特に、24時間稼働が必要な電気自動車の充電サービスでは、ダウンタイムは避けなければならない重要な課題です。この記事では、ダウンタイムを最小限に抑えるための手法であるBlue-Greenデプロイについて説明します。

 Blue/Greenデプロイとは何か？Blue-Greenデプロイは、ダウンタイムを発生させずに新しいバージョンのアプリケーションをリリースするためのデプロイ戦略です。

この手法では、2つの環境（通常「Blue」と「Green」と呼ばれます）を用意します。

現在稼働中の「Blue」環境と、新しいバージョンがデプロイされる「Green」環境を用意し、Green環境が正常に動作していることを確認した後、トラフィックをBlue環境からGreen環境に切り替えます。これにより、ユーザーへの影響を最小限に抑えて新しいバージョンをリリースできます。

 Blue-greenデプロイのメリットとデメリットメリット
ダウンタイムを最小限に抑えることができる。
新しいバージョンに問題が発生した場合、迅速に元のバージョンに戻せる。
リリースの安全性が向上し、リスクが軽減される。
デメリット
環境を2つ用意するため、インフラコストが増加する可能性がある。
環境の同期を保つための運用が複雑になることがある。

 API編(バックエンド)EVチームでは、バックエンドのAPIにAWSの「API Gateway」と「Lambda」を使用しています。ここでは、このAPI部分でのBlue-Greenデプロイ手法を紹介します。
Lambdaのバージョン設定
Lambdaのエイリアス設定
apigatewayからのLambdaと統合
blue/greenへのリクエストの切り替え方法

 1.Lambdaのバージョン設定Lambdaにはバージョン管理機能があり、関数を更新すると新しいバージョンを作成し、その時点の状態を保存できます。

これにより、特定のバージョンを固定し、必要に応じてそのバージョンに戻ることができます。

 ステップ詳細(コンソール):Lambda関数の更新後、AWSコンソールから「新しいバージョンを発行」を選択して新しいバージョンを作成します。
バージョン番号（1, 2, 3...）が自動的に割り当てられ、その時点のLambda関数の状態が保存されます。

 2.Lambdaのエイリアス設定Lambdaのエイリアス（Alias）機能は、特定のバージョンに名前を付けて管理するための機能です。これにより、"blue"や"green"エイリアスを特定のバージョンに割り当てて簡単に参照できます。

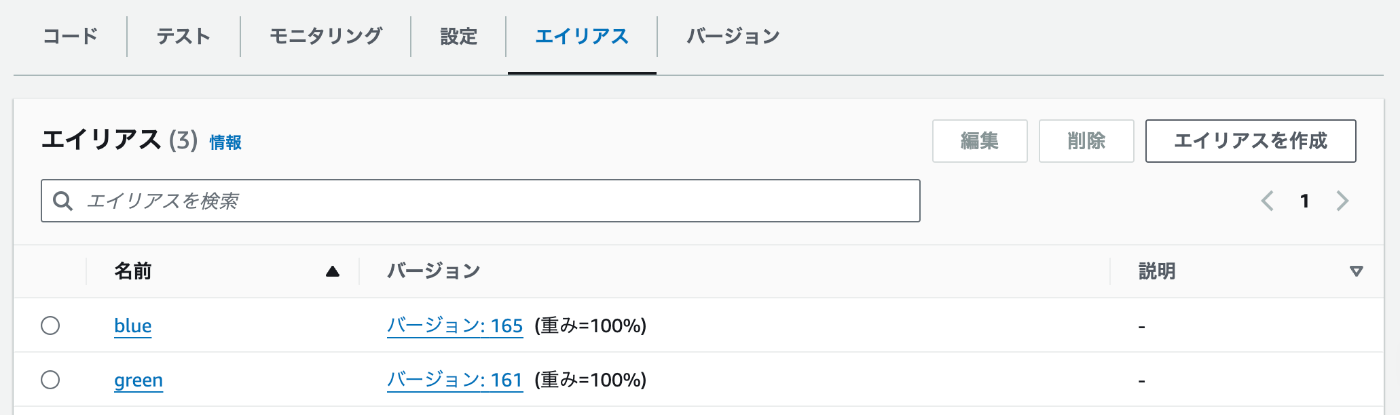

 ステップ詳細(コンソール):AWSコンソールでLambda関数の「エイリアス」タブを開きます。
「エイリアスを作成」を選択し、エイリアス名を指定します（例: blue、green）。
エイリアスに紐付けるバージョンを選択します。これにより、指定したエイリアスを使用してそのバージョンにアクセスできます。

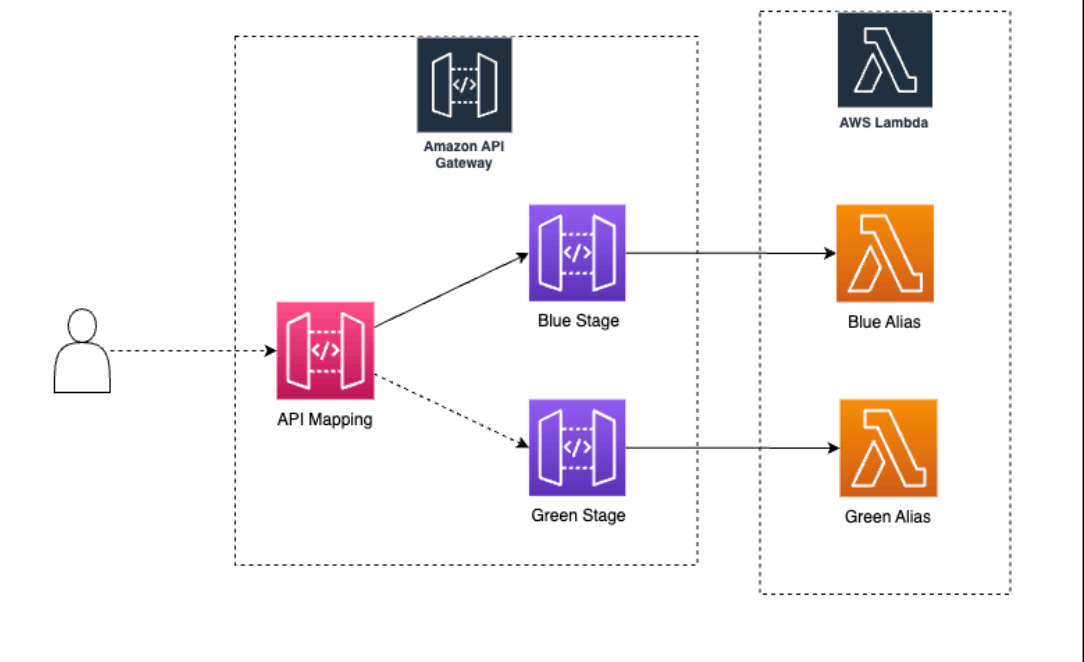

 3.API GatewayからLambda Aliasの使用API GatewayのステージとLambdaのエイリアスを統合すると、環境ごとに異なるLambdaバージョンを簡単に管理できます。

API Gatewayの「blue」ステージをLambdaの「blue」エイリアスに紐付けることで、blueステージでは常にblueエイリアスで指定したLambdaバージョンを使用できます。

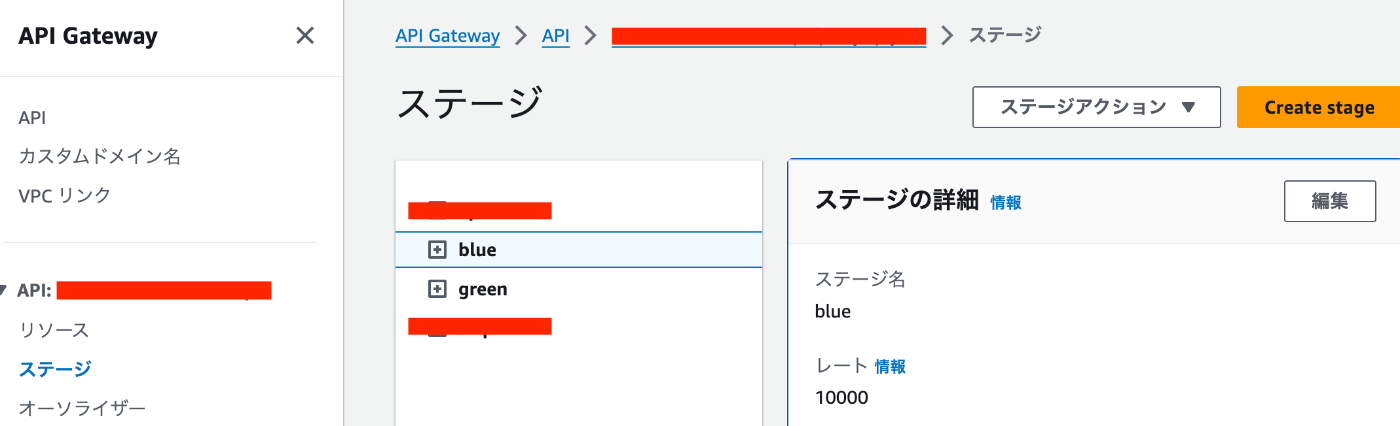

 ステップ詳細(コンソール):API Gatewayで「ステージ」タブを開き、blue/greenのステージを作成します。


Lambda関数のARNを指定する際、エイリアスを含めます。エイリアスの指定方法は、ARNの末尾に「:エイリアス名」を指定します。（例: arn:aws:lambda:region:account-id:function:function-name:blue）。


これにより、API Gatewayの「blue」ステージがLambdaの「blue」エイリアスに紐付けられます。

 4.blue/greenへのリクエストの切り替え方法1~3のステップでAPI Gatewayで2つのblue/greenステージを作成し、それぞれのステージをblue/greenのLambdaエイリアスを紐付けが完了しました。
最後にAPI Gatewayでカスタムドメインを設定し、そのドメインに対してAPIマッピングを行います。

カスタムドメインに対して、パスベースで各ステージをマッピングします。

Blue/Greenデプロイのタイミングで、ドメインのルートに対するマッピングを切り替えます。
例えば、以下のように設定し、本番はblueステージで動作させつつ、新しいバージョンのAPIを/testで動作確認することが可能になります。
https://example.com → blue ステージ
https://example.com/test → green ステージ

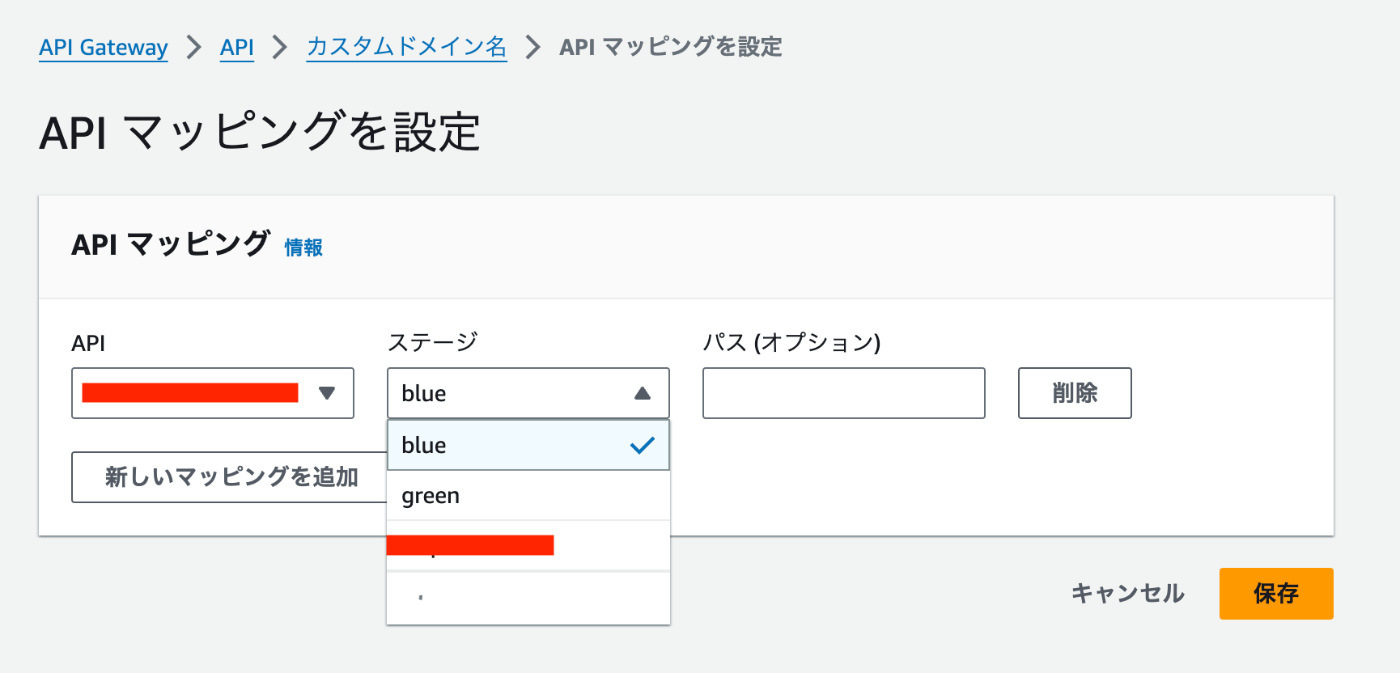

 ステップ詳細(コンソール):API Gatewayで「Custom Domain Names」セクションを開き、カスタムドメインを設定します。
ドメインに対してパスベースで各ステージ（例: /blue、/green）をマッピングします。
デプロイのタイミングで、ドメインのルート（例: https://example.com/）を「blue」から「green」に切り替えます。
これにより、ユーザーに影響を与えることなく新しいバージョンのAPIを提供できます。

 Web編(フロントエンド)フロントエンドにはAWSの「Route 53」「Elastic Beanstalk」「Application Load Balancer（ALB）」「EC2」を使用しています。
以下にフロントエンドのBlue-Greenデプロイ方法を紹介します。
Elastic Beanstalkの準備
Application Load Balancerの設定
Route 53の設定
デプロイと切り替え

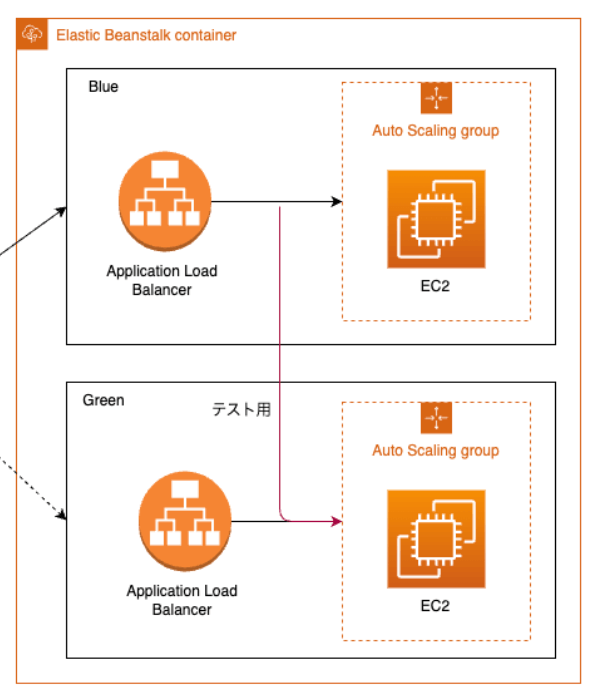

 1.Elastic Beanstalkの準備Elastic BeanstalkでBlue/Green二つの環境を作成します。

各環境には、それぞれ独自のURLが割り当てられます（例: blue-env.elasticbeanstalk.com と green-env.elasticbeanstalk.com）。

 ステップ詳細(コンソール):AWSコンソールでElastic Beanstalkを開き、「Create a new environment」を選択します。
2つの環境（「blue」と「green」）を作成し、異なるアプリケーションバージョンをデプロイします。
各環境には、Elastic Beanstalkが独自のサブドメインを割り当てます。

 2.Application Load Balancerの設定ALBを作成し、両方のElastic Beanstalk環境に対してターゲットグループを設定します。

 ステップ詳細(コンソール):blue/green環境で使用するec2をそれぞれ用意します。


EC2コンソールで「ターゲットグループ」を選択します。2つのターゲットグループを作成し、それぞれのEC2を指定します。（例: blue-target-group と green-target-group）。


EC2コンソールで「ロードバランサー」を選択し、Blue/Green用のALBを作成し、それぞれのターゲットグループと連携します。



 3.Route 53の設定Route 53でカスタムドメインを設定し、ALBにCNAMEレコードを設定します。初期設定では、すべてのトラフィックを blue-target-group に送信します。

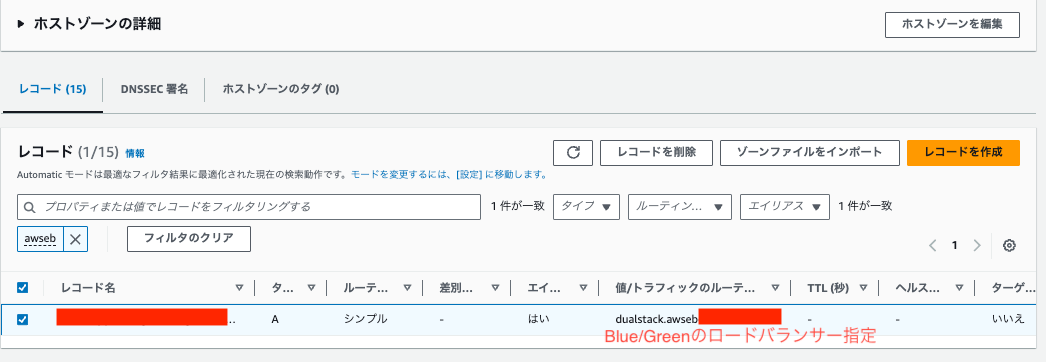

 ステップ詳細(コンソール):Route 53コンソールで「Hosted Zones」を開き、該当するホストゾーンを選択します。
「レコードを作成」をクリックし、Aレコードとして設定します。
トラフィックのルーティング先として、「Application Load Balancer と Classic Load Balancer へのエイリアス」を選択します。
ロードバランサーの選択では、先ほど作成したBlueのロードバランサーをを指定します。
これにより、指定のホストにアクセスしたユーザーがblue-target-groupにルーティングされるようになります。

 4.デプロイと切り替えGreen環境に新しいアプリケーションバージョンをデプロイし、テストを実施します。
Green環境に新しいアプリケーションバージョンをデプロイします。
Green環境のテストを実施。
セキュリティグループを設定し、デプロイ環境のIPのみ、Greenのターゲットグループに接続できるように設定します。

route53のAレコードをGreen環境に変更

 ステップ詳細(コンソール):Green環境へのデプロイ
Elastic Beanstalkコンソールで「green」環境を選択し、新しいアプリケーションバージョンをデプロイします。

Green環境でアプリケーションの動作確認

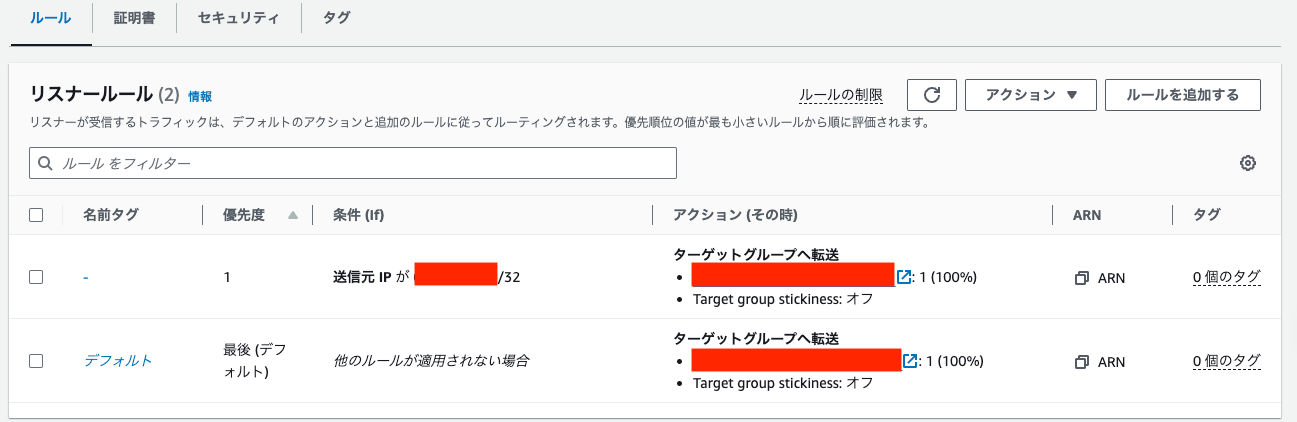

Blueで使用しているALBのリスナールールを設定し、特定のIPアドレスのみがGreenのターゲットグループへルーティングするようにし、ステージングテストを行います。

切り替え
Route 53コンソールで、Aレコードを更新しすべてのトラフィックがGreen環境にルーティングされるようにします。
切り替え後、必要に応じてblue環境を保留するか削除し、次回のデプロイに備えます。


 最後に今回のBlue-Greenデプロイの導入により、サービスのリリースに伴うダウンタイムを大幅に削減することができました。特に、電気自動車の充電サービスのように24時間稼働が求められる環境では、このデプロイ手法が非常に有効であることを実感しました。また、リリース作業に対する心理的ハードルが下がり、開発チーム全体の生産性向上にも寄与しました。

一方で運用の複雑さという課題があり、デプロイ機構の改修は今後も取り組んでいきます。
最後まで読んでいただきありがとうございました。
