ReadViewを読む(1)

2024/09/22に公開

ReadViewとは、InnoDBのMVCCで使われているスナップショット的なやつで、トランザクション分離レベルがREAD COMMITED, REPEATABLE READの時に使われています。その仕組みを実装を追いながら調べてみました。

トランザクション分離レベルのおさらい

SERIALIZEBLE

trxを直列に実行する。パフォーマンスの観点から基本採用しない。

REPEATABLE READ

trx開始時にCOMMIT済みのデータだけ読み取る。
同一trx内で複数回データの集計処理を行うとき、その間別のtrxがCOMMITしたレコードの追加,削除の結果が反映される = Phantom Readが起きる。

READ COMMITTED

trx開始以降にCOMMITされたデータも読み取る。
同一trx内で複数回データを読み取るとき、その間別のtrxがCOMMITすると前後で読み取り結果が異なる = Fuzzy Readが起きる。Phantom Readも起きる。

READ UNCOMMITED

COMMITされてないデータを読み取る = Dirty Readが起きる。Fuzzy Read、Phantom Readも起きる。

ReadViewとMVCCの挙動

この記事がわかりやすかったので、参考にしながら説明する。

https://www.linkedin.com/pulse/understanding-mvcc-mysql-innodb-lei-xia-sezsc

なぜMVCCが必要なのか

SERIALIZEBLE以外のトランザクション分離レベルでは、複数のトランザクションを同時実行できる一方、トランザクション同士の独立性が損なわれる。つまり上に書いたようなPhantom Read、Fuzzy Readが起きてしまう可能性がある。それを回避するためにはSELECT … LOCK IN SHARE MODESELECT … FOR UPDATEを使って、実際のレコードに対してロックを取得して読み取ればよい。しかしその場合、ロック待ちによるパフォーマンス劣化の問題が生じてしまう。

InnoDBでは別の解決方法として、実際のレコードではなく、そのsnapshotをロックなしで読み取ることで、同時実効性を損なうことなく独立性を担保している。その仕組みがMVCC(MultiVersion Concurrency Control)である。

関連ワード

ReadViewの説明のために必要な用語を挙げる。

Transaction ID(trx_id)

trxが実行されるたび、そのtrxに対してauto-incrementに付与されるID。

Undo Log

InnoDBでは、あらゆるテーブルに対してdb_trx_id, db_roll_pointerという2つのカラムが暗黙的に追加される。レコードが更新される前、今のレコードの値(current version)をUndo Logとしてコピーして、db_roll_pointerにUndo Logへのポインタを入れる。db_trx_idには、レコードを更新したtrx_idが入る。

Undo Logによって、

  • trxがROLLBACKしたら、前のversionを復元する
  • トランザクション分離レベルによってcurrent versionが読み取れない場合は、読み取れるversionまでUndo Logを辿る

ことが可能になる。またレコード削除時、InnoDBはまずdeleted flagを立てて論理削除を行い、他の更新と同様にUndo Logを作る。なのでDELETEのROLLBACKも過去のversionを辿ることも可能。

ReadViewの仕組み

ReadViewはtrxがSnapshot readを行う際に生成されるデータ構造である。

主な変数

  • creator_trx_id: ReadViewを生成したtrx_id
  • trx_ids: active(まだCOMMITされていない)trx_idのリスト。creator_trx_idは含まれない
  • low_limit_id: 次に割り当てられるtrx_id
  • up_limit_id: trx_idsの最小値

ロジック

読み取ろうとしたレコードのcurrent versionに対して、以下のロジックの元読み取り可能か判定する。

  1. db_trx_idがcreator_trx_idと同じ場合、current trx内で更新されたレコードなので読み取り可能
  2. db_trx_idがup_limit_idより小さい場合、既にCOMMIT済みのtrxで書き込まれたversionなので読み取り可能
  3. db_trx_idがlow_limit_idより大きい場合、current trxよりも後に開始されたtrxで書き込まれたversionなので読み取り不可
  4. db_trx_idがup_limit_idとlow_limit_idの間の場合、trx_idsにそのidが含まれているか確認する
    a. 含まれる: ReadView作成時にはまだactiveなtrxで書き込まれたversionなので、読み取り不可
    b. 含まれない: ReadView作成時には既にCOMMIT済みのtrxで書き込まれたversionなので読み取り可能

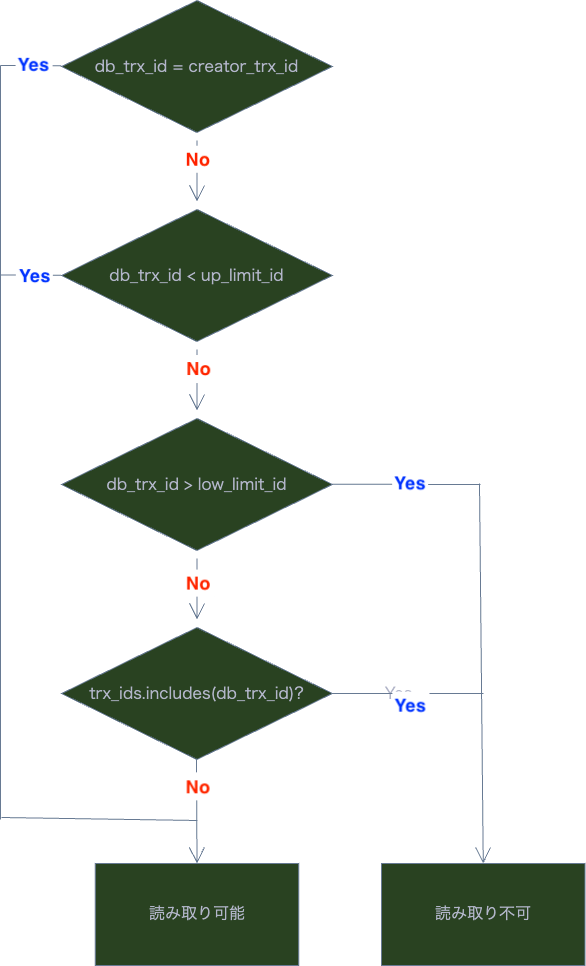

ReadViewのロジックのフローチャート
ロジックのフローチャート

ReadViewを使ったMVCCの挙動

  1. トランザクション開始時(BEGIN)に、そのtrxのIDすなわちtrx_idが決まる
  2. SELECT実行時にReadViewを用意する
    a. REPEATABLE READならtrx内で1つのReadViewを使い回す
    b. READ COMMITEDならSELECTの度に作り直す
  3. SELECT条件にマッチしたデータがあった場合、そのtrx versionとReadViewを比較する
  4. 3.の結果、ReadViewのルールにマッチしなかったデータは、ルールにマッチするまでそのUndoLogを遡って、過去のtrx versionのsnapshotを取得する

trxは直列に実行するSERIALIZEBLE、常に最新のデータを取得するREAD UNCOMMITEDの場合にMVCCは不要。残り2つの場合にReadViewを作るタイミングが違うのは以下のように説明できる。

  • REPEATABLE READ
    • 1つのtrx内で1つだけReadViewを作る
    • InnoDBではReadViewを使うことで、trx開始時点でCOMMIT済みのデータだけ読み取るようになるので、Phantom Readは起きない
      • “その間別のtrxがCOMMITしたレコードの追加,削除の結果” として存在するデータのtrx versionは、 “ReadView作成時にはまだactiveなtrxで書き込まれたversionなので、読み取り不可” になるため
  • READ COMMITTED
    • SELECT実行のたびにReadViewを作り直す → 都度COMMIT済みのデータを取れるようになる

ReadViewの実装を覗いてみる

storage/innobase/include/read0types.h にある ReadView クラスがその実装である。

https://dev.mysql.com/doc/dev/mysql-server/latest/classReadView.html#details

ReadViewの実装 で説明した変数は、名前は完全一致しないがprivate変数としてこのクラスが持っている。

https://github.com/mysql/mysql-server/blob/824e2b4064053f7daf17d7f3f84b7a3ed92e5fb4/storage/innobase/include/read0types.h#L280-L301

  /** The view does not need to see the undo logs for transactions
  whose transaction number is strictly smaller (<) than this value:
  they can be removed in purge if not needed by other views */
  trx_id_t m_low_limit_no;

m_low_limit_no(このブログだとlow_limit_id)のコメントにある “strictly” に、「トランザクション分離レベルで振る舞いが変わるよ」というニュアンスを感じる。

フローチャートで表したロジックは、 changes_visible() というメンバ関数で実装されている。

https://github.com/mysql/mysql-server/blob/824e2b4064053f7daf17d7f3f84b7a3ed92e5fb4/storage/innobase/include/read0types.h#L162-L182

1つめ2つめのif else文がフローチャートの分岐1,2,3と一致している。最後のbinary_searchはそのままの意味で二分探索をして、idがm_idsに含まれるかを判定している=フローチャートの最後の分岐を実装していそう。

イテレータ範囲[first, last)から、二分探索法によって条件一致する要素の検索を行う。

https://cpprefjp.github.io/reference/algorithm/binary_search.html

気になるのは change_visible() の引数がtable nameなこと。行ごとのdb_trx_idを見て、visibleか判定していると思っていたけど。

こうなると実際にデバッグして動きを見てみるのが早そう!!
ということで「ReadViewを読む(2)」へ続く...
