PCI Express

結局 PCIe 5.0 で帯域どれだけでんの？？？？？がいつもわからない

 参考https://blog.ocworks.com/archives/52154384/

https://www.paltek.co.jp/techblog/techinfo/250331_01

https://ja.wikipedia.org/wiki/PCI_Express

 早見表（Wikipediaより）データレーン層転送帯域幅 (双方向/片方向) (GB/s)


レーン幅
x1
x2
x4
x8
x12
x16
x32
x64


Gen1
0.5/0.25
1.0/0.5
2.0/1.0
4.0/2.0
6.0/3.0
8.0/4.0
16.0/8.0
N/A

Gen2
1.0/0.5
2.0/1.0
4.0/2.0
8.0/4.0
12.0/6.0
16.0/8.0
32.0/16.0


Gen3
1.969/0.9846
3.938/1.969
7.877/3.938
15.75/7.877
23.63/11.82
31.51/15.75
63.02/31.51


Gen4
3.938/1.969
7.877/3.938
15.75/7.877
31.51/15.75
47.26/23.63
63.02/31.51
126.0/63.02
252.1/126.0

Gen5
7.877/3.938
15.75/7.877
31.51/15.75
63.02/31.51
94.52/47.26
126.0/63.02
252.1/126.0
504.1/252.1

Gen6
15.13/7.563
30.25/15.13
60.50/30.25
121.0/60.50
181.5/90.75
242.0/121.0
484.0/242.0
968.0/484.0

物理レーン層転送帯域幅 (双方向/片方向) (GT/s)


レーン幅
x1
x2
x4
x8
x12
x16
x32
x64


Gen1
5.0/2.5
10/5.0
20/10
40/20
60/30
80/40
160/80
N/A

Gen2
10/5
20/10
40/20
80/40
120/60
160/80
320/160


Gen3
16/8
32/16
64/32
128/64
192/96
256/128
512/256


Gen4
32/16
64/32
128/64
256/128
384/192
512/256
1024/512
2048/1024

Gen5
64/32
128/64
256/128
512/256
768/384
1024/512
2048/1024
4096/2048

Gen6
128/64
256/128
512/256
1024/512
1536/768
2048/1024
4096/2048
8192/4096

これを素直に計算すると、 PCIe 5.0 は片方向 32GT/s * 130 bit = 520GB/s になるんだけど、↑の表では 3.9GB/s になっている。よくわからぬがペイロードということだろうか？

レーン幅	x1	x2	x4	x8	x12	x16	x32	x64
Gen1	0.5/0.25	1.0/0.5	2.0/1.0	4.0/2.0	6.0/3.0	8.0/4.0	16.0/8.0	N/A
Gen2	1.0/0.5	2.0/1.0	4.0/2.0	8.0/4.0	12.0/6.0	16.0/8.0	32.0/16.0
Gen3	1.969/0.9846	3.938/1.969	7.877/3.938	15.75/7.877	23.63/11.82	31.51/15.75	63.02/31.51
Gen4	3.938/1.969	7.877/3.938	15.75/7.877	31.51/15.75	47.26/23.63	63.02/31.51	126.0/63.02	252.1/126.0
Gen5	7.877/3.938	15.75/7.877	31.51/15.75	63.02/31.51	94.52/47.26	126.0/63.02	252.1/126.0	504.1/252.1
Gen6	15.13/7.563	30.25/15.13	60.50/30.25	121.0/60.50	181.5/90.75	242.0/121.0	484.0/242.0	968.0/484.0

レーン幅	x1	x2	x4	x8	x12	x16	x32	x64
Gen1	5.0/2.5	10/5.0	20/10	40/20	60/30	80/40	160/80	N/A
Gen2	10/5	20/10	40/20	80/40	120/60	160/80	320/160
Gen3	16/8	32/16	64/32	128/64	192/96	256/128	512/256
Gen4	32/16	64/32	128/64	256/128	384/192	512/256	1024/512	2048/1024
Gen5	64/32	128/64	256/128	512/256	768/384	1024/512	2048/1024	4096/2048
Gen6	128/64	256/128	512/256	1024/512	1536/768	2048/1024	4096/2048	8192/4096

Kota UENISHI

いや 1T = 1bit ということらしい

32Gbps => エラー訂正？符号のオーバーヘッドをひくと
32 Gbps * 128bit / 130bit / 8 = 3.94 GB/s
となって計算が合うのでそういうことなのだろう

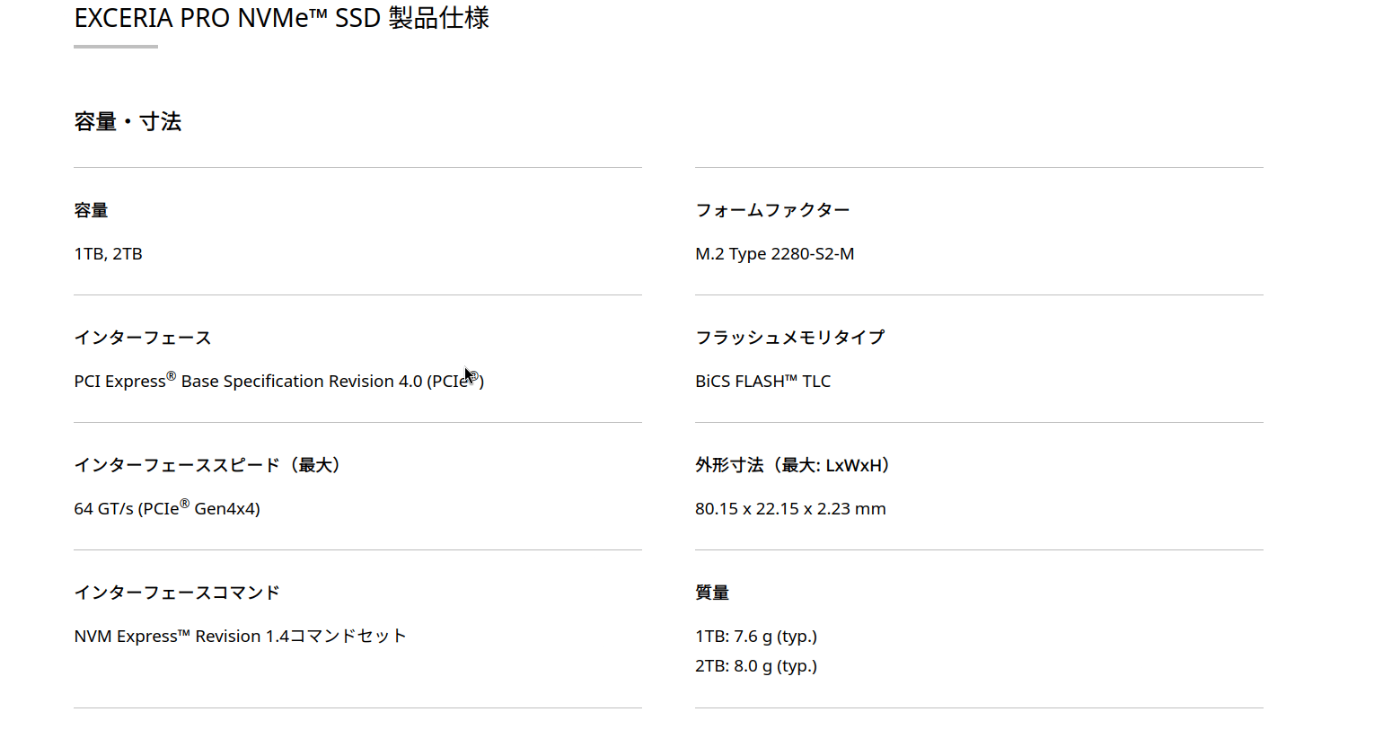

https://www.kioxia.com/ja-jp/personal/ssd/exceria-pro.html
このあたりをみると
Gen4 x4 となっているので、片方向 64GT/s だせるので、片方向 7.8GB/s くらいということになる

実際そんな高性能なWriteを受けられないので、RW比率によるが最大 15GB/s くらいはPCIe で出せるということになる

Kota UENISHI

 ネットワークカード光トランシーバーやスイッチの仕様で 400Gbps 世代のものがでているが、こちらは 400Gbps だすには Gen5 x8 の 512GT くらいは必要ということになる
CX7のデータシート

https://resources.nvidia.com/en-us-accelerated-networking-resource-library/connectx-7-datasheet
をみると、 1,2 or 4 ports で up to 32 lanes となっているので、 1ポートで Gen5 x8 レーンということだろう

 SSDCD8P は x4 で128GT/s出せる

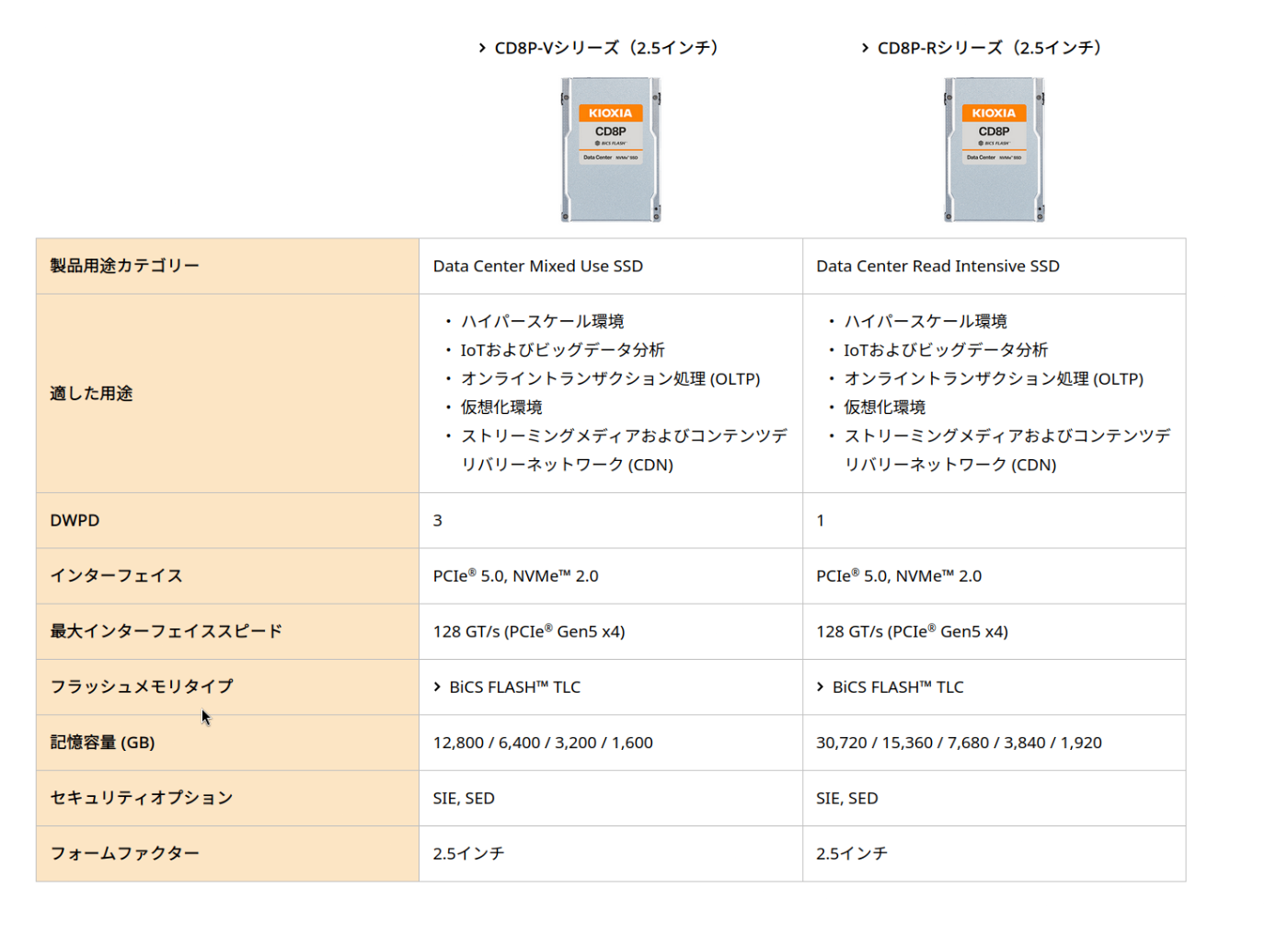

https://www.kioxia.com/ja-jp/business/ssd/data-center-ssd.html

 全体バランスEPYC の新しいやつだとCPUソケットあたり 128レーンあるらしい

https://www.amd.com/ja/products/specifications/server-processor.html
割当例でいうとこれで 108ports
NIC x2 x16 : 2 CX7 2ports (200GB/s)
SSD x20 x4: 8 CD8P SSDs (200GB/s)
とかでSSDとNICでIO帯域のバランスのとれた構成になる。NICの帯域が大きすぎても使い切れないし、SSDの帯域が大きすぎると、ノード内のIOにしか使えなくてやっぱり余る（それでいいのかもしれないけど）

ざっくり 400G 1port につき SSD 4~5枚という感じか

Kota UENISHI

PCIe 7.0は512GB/sで8.0はさらにその倍
