PokePal 2台目構築：Jetson Orin NanoでGPU搭載AI対話デバイスを作る

2025/09/05に公開

 はじめに!更新履歴
2025/09/06: 購入リンクと価格情報を追加、MAX98357Aアンプの正しい部品画像を追加
2025/09/05: 初版公開
PokePalプロジェクトでは、1台目のRaspberry Pi 5で音声対話システム（v0.1.76）が試験稼働中です。今回は2台目としてJetson Orin Nanoを使用し、GPU活用による高性能版を構築します。これにより、複数デバイスの混合運用（RasPi＋Jetson）の検証と、将来の管理画面開発を準備します。

 作業内容Jetson Orin Nano Developer Kitの初期セットアップ
JetPack 6.0 OSのインストール
I2S音声入出力システムの構築（マイク＋アンプ＋スピーカー）
Docker環境とAzure IoT Edge Runtime設定
既存PokePalモジュール（voice-conversation等）の移植

 技術スタック
 ハードウェア
本体: NVIDIA Jetson Orin Nano Developer Kit 8GB

ケース: KKSB NVIDIA Jetson Orin Nano Developer Kit Case

ストレージ: SanDisk Extreme PRO microSDXC 128GB (R:200MB/s, W:90MB/s, A2)

マイク: INMP441 I2S MEMSマイクモジュール

アンプ: MAX98357A I2S Class-Dアンプ（注文中）

スピーカー: Taoglas SPKM.15.8.A（φ15mm×8mm）

カメラ: USBカメラモジュール OV3660チップ 視野角110° 2048×1536 15fps（将来的な映像処理用、今回は未使用）

電源: 専用ACアダプタ 19V/2.37A

 ソフトウェア
OS: JetPack 6.0（Ubuntu 22.04ベース、CUDA対応）

コンテナ: Docker CE + NVIDIA Container Runtime

IoT: Azure IoT Edge Runtime 1.5

音声処理:
Whisper（音声認識、GPU高速化予定）
OpenAI GPT-4（対話AI）
Azure Speech Services（音声合成）


 1. Jetson Orin Nano + ケース

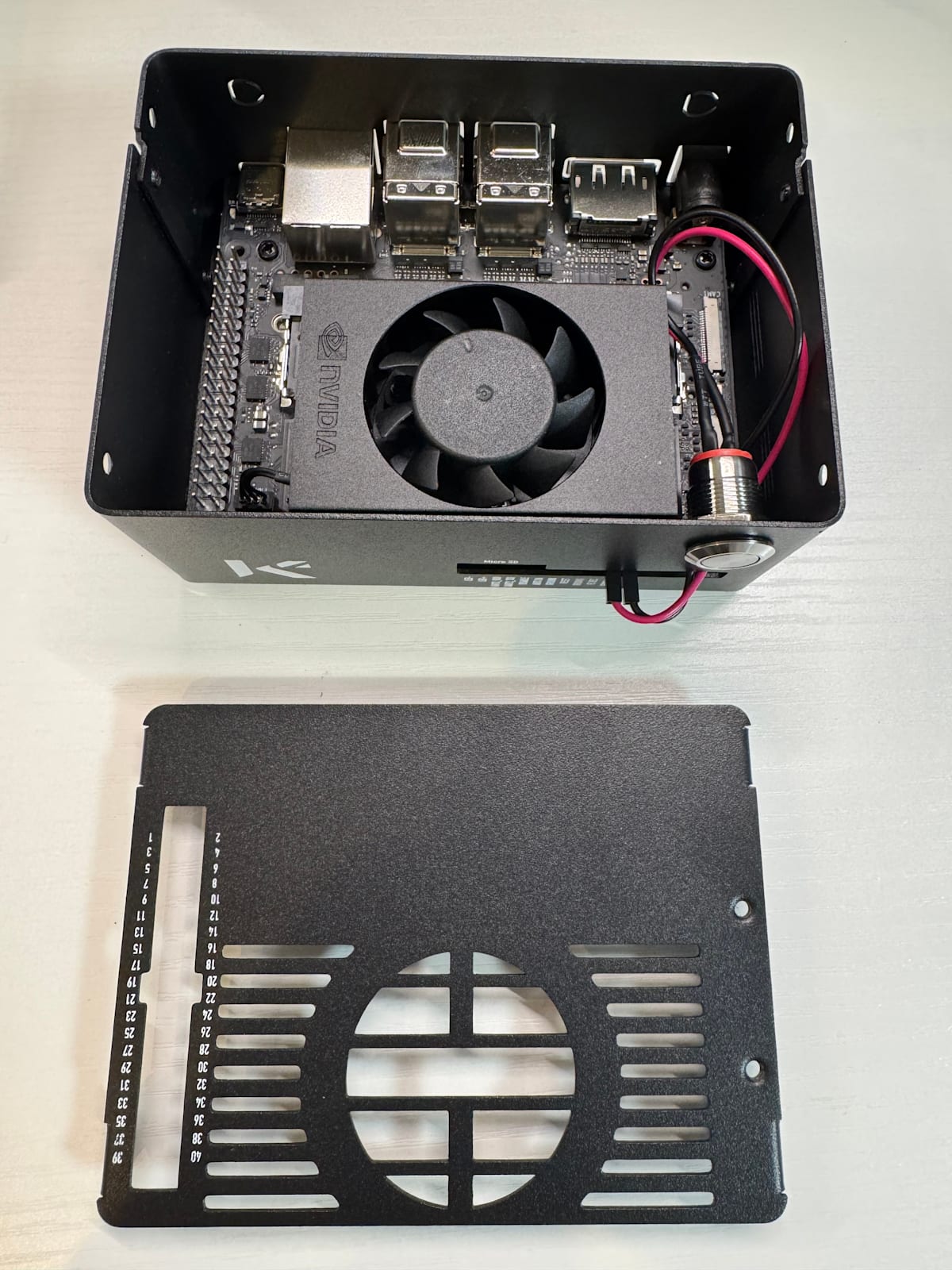

Jetson Orin Nano Developer Kit 8GBとKKSBケース
購入先：
NVIDIA Jetson Orin Nano Developer Kit：67,500円

＊2025年6月8日に67,500円で購入しましたが、9月6日時点では51,067円まで値下がりしてますね...値下がりしにくいものだと思っていましたが意外でした。
KKSB Jetson Orin Nano ケース：4,519円

 2. 音声周辺機器の準備はんだなどが必要だったので今回は準備のみ

 マイクモジュール

INMP441 I2S MEMSマイクモジュール - 高品質デジタル音声入力用
購入先： INMP441 I2S MEMSマイクモジュール：679円

 スピーカーとアンプ

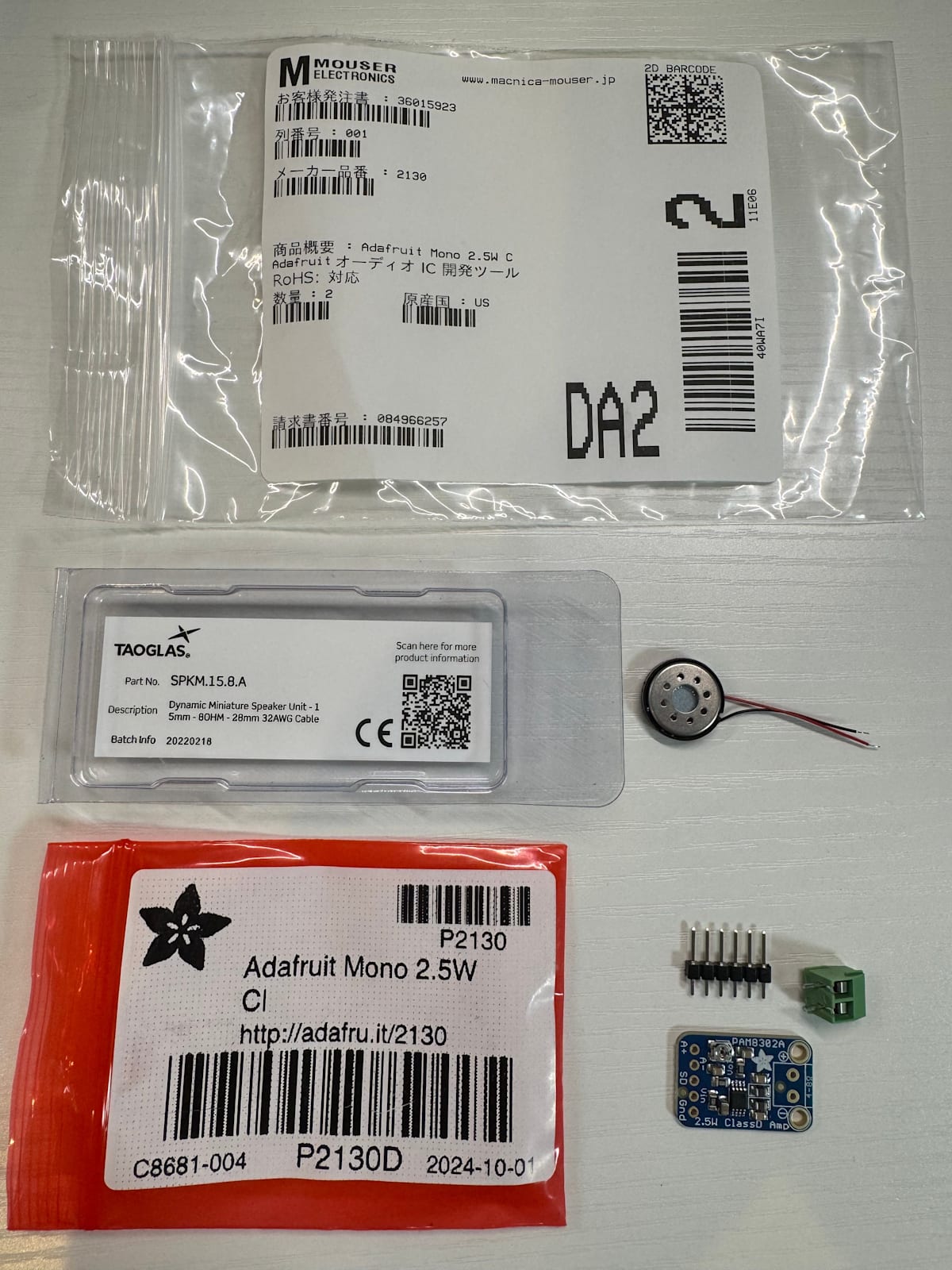

Taoglasスピーカー（φ15mm）とPAM8302Aアンプ（アナログ用のため使用せず）

PAM8302AアンプはMAX98357Aアンプと間違えた😭

これだけamazonじゃなくて海外のサイトだったので、Taoglasスピーカーと一緒に買おうと思ったら間違ったものを買ってしまいました。。。

こちら↓が正しいようです。


TVETE製 MAX98357A I2Sアンプモジュール - デジタル音声出力用の正しい部品
購入先：

Taoglas SPKM.15.8.A スピーカー：200円くらい

MAX98357A I2Sアンプ（正しい部品）：835円

 カメラモジュール（将来用）

OV3660チップ搭載 視野角110° USBカメラモジュール - 将来の映像処理用
購入先： OV3660 USBカメラモジュール：2,076円

 3. ストレージの準備

SanDisk Extreme PRO microSDXC 128GB - 高速読み書き対応（R:200MB/s, W:90MB/s）
購入先： SanDisk Extreme PRO microSDXC 128GB：2,310円

 セットアップ手順
 JetPack 6.0のインストール
 1. JetPackイメージのダウンロードNVIDIAの公式サイトから、Jetson Orin Nano Developer Kit用のJetPack 6.0 SDカードイメージをダウンロードします。


NVIDIAのJetPack SDK 6.0ダウンロードページ
https://developer.nvidia.com/embedded/jetpack-sdk-60
「SD Card Image Method」→「JETSON Orin Nano DEVELOPER KIT」を選択

 2. balenaEtcherのインストール（macOS）SDカードへの書き込みには、安全で使いやすいbalenaEtcherを使用します。

 Homebrewでのインストール（失敗する場合あり）# Homebrewでインストールを試みる
brew install --cask balenaetcher
# → M3 Maxで失敗：Error: Download failed on Cask 'balenaetcher'
#   with message: Download failed: .../balenaEtcher-2.1.4-arm64.dmg
つまずきポイント：M1/M2/M3 MacでのHomebrew失敗

Apple Silicon Mac（M1/M2/M3）では、HomebrewからのbalenaEtcherインストールが失敗することがあります。ARM64版のダウンロードリンクが壊れているためです。

 解決策：公式サイトから直接ダウンロード公式サイトにアクセス：https://www.balena.io/etcher/
「ETCHER FOR MACOS (ARM64)」を選択（M1/M2/M3 Mac用）
ダウンロードしたdmgファイルを開く
balenaEtcherをアプリケーションフォルダにドラッグ&ドロップ
なぜbalenaEtcher？
間違って内蔵ドライブを消す心配がない（自動的に除外）
書き込み後に自動検証してエラーをチェック
3ステップで簡単に完了

 3. SDカードへの書き込み
 重要：操作の順番balenaEtcherは順番通りに操作する必要があります。「Select target」を先に押してもSDカードは選択できません。

 正しい手順

balenaEtcherでJetPackイメージとSDカードを選択
Flash from file を最初にクリック
ダウンロードしたJetPackイメージを選択
ファイル名例：jetson-orin-nano-devkit-sd-card.img
サイズ：約7-8GB
Select target をクリック（Flash from file選択後にアクティブになる）
SDカード（SanDisk Extreme PRO 128GB）を選択
容量が正しいことを確認（128GB前後と表示）
内蔵ドライブは表示されないので安全
Flash! をクリック
管理者パスワードを入力（要求された場合）
書き込み開始：約15-20分
自動検証も実行される


SDカードへのJetPackイメージ書き込み中（75%完了）
# 書き込み進捗
# Flashing... [===========     ] 75%
# Validating... [================] 100%
# Flash Complete!

# 書き込み完了後、SDカードは自動的にアンマウントされます
# Jetsonに挿入する準備が整いました

 Jetson初期セットアップの準備
 必要な周辺機器初期セットアップには以下の機器が必要です：


機器
用途
備考


DisplayPort-HDMIケーブル
映像出力
Jetsonはdisplayport出力

USBキーボード・マウス
初期設定入力
設定後はSSHで操作可能

LANケーブル
ネットワーク接続
Wi-Fi設定も可能

モニター
画面表示
HDMI入力対応


 Jetson初回起動と初期設定
 Ubuntu初期設定初回起動時のセットアップウィザード：


項目
設定値
備考


言語
日本語 or English
お好みで

キーボード
Japanese
日本語キーボードの場合

タイムゾーン
Asia/Tokyo
日本時間

ユーザー名
任意
例：jetson

ホスト名
任意
例：jetson-nano-01

APP Partition Size
デフォルト
最大サイズ推奨

Install Chromium
Do not
ヘッドレス運用のため不要

設定完了後、自動的に再起動されます。

 SSH接続の設定JetsonにSSHでリモート接続すると作業が楽になります：
# Jetsonのターミナルで実行
# IPアドレスを確認
hostname -I

# SSHサービスの確認（通常はデフォルトで有効）
sudo systemctl status ssh
# Macから接続
ssh [ユーザー名]@[JetsonのIPアドレス]
# 例：ssh jetson@***.***.***.***

 Azure IoT Edge Runtimeのインストール
 1. Microsoftリポジトリの追加# Microsoft GPGキーを追加
curl https://packages.microsoft.com/keys/microsoft.asc | \
  gpg --dearmor | \
  sudo tee /usr/share/keyrings/microsoft-archive-keyring.gpg > /dev/null

# Ubuntu 22.04用リポジトリを追加
echo "deb [arch=arm64 signed-by=/usr/share/keyrings/microsoft-archive-keyring.gpg] \
  https://packages.microsoft.com/ubuntu/22.04/prod jammy main" | \
  sudo tee /etc/apt/sources.list.d/microsoft-prod.list

 2. IoT Edge Runtimeインストール# パッケージリストを更新
sudo apt update

# IoT Edge Runtimeをインストール
sudo apt install -y aziot-edge

# バージョン確認
sudo iotedge version
# 結果：iotedge 1.5.21

 3. IoT Hubデバイスの作成Azure CLIを使用して新しいIoT Edgeデバイスを作成：
# Macのターミナルから実行
# 新しいEdgeデバイスを作成
az iot hub device-identity create \
  --hub-name [IoT Hub名] \
  --device-id [デバイスID] \
  --edge-enabled

# 接続文字列を取得
az iot hub device-identity connection-string show \
  --hub-name [IoT Hub名] \
  --device-id [デバイスID]

 4. IoT Edge設定Jetsonで設定ファイルを編集：
# 設定ファイルを編集
sudo nano /etc/aziot/config.toml
以下の内容に編集：
# Manual provisioning with connection string
[provisioning]
source = "manual"
connection_string = "HostName=xxx.azure-devices.net;DeviceId=xxx;SharedAccessKey=xxx"

# ホスト名を設定
hostname = "jetson-nano-01"
設定を適用：
# 設定を適用
sudo iotedge config apply

# サービスステータス確認
sudo iotedge system status

# モジュール確認
sudo iotedge list

 5. 自動デプロイメントの設定Azure DevOpsの自動デプロイメントを受け取るため、デバイスタグを設定：
# Macから実行
az iot hub device-twin update \
  --hub-name [IoT Hub名] \
  --device-id [デバイスID] \
  --set tags='{"environment":"dev"}'
タグ設定後、数分でPokePalモジュールが自動的にダウンロード・起動されます。

 トラブルシューティング
 Key Vault認証エラーと解決voice-conversationモジュールでKey Vault証明書認証エラーが発生：
ERROR - Failed to create Key Vault client: [Errno 21] Is a directory: '/[証明書名].pem'
原因：初回デプロイ時にディレクトリとして作成されてしまった
解決方法：
RasPi（Device1）から証明書をコピー
# RasPiで証明書を確認
ssh [ユーザー名]@***.***.***.***
sudo ls -la /etc/iotedge/kvcerts/[証明書名].pem
# -rw-r--r-- 1 root root [size] [date] /etc/iotedge/kvcerts/[証明書名].pem

# 証明書をJetsonにコピー
sudo cp /etc/iotedge/kvcerts/[証明書名].pem /tmp/
exit

# Jetsonで受け取り
scp [ユーザー名]@***.***.***.***:/tmp/[証明書名].pem /tmp/
sudo mkdir -p /etc/iotedge/kvcerts
sudo cp /tmp/[証明書名].pem /etc/iotedge/kvcerts/
コンテナを再作成
# 古いコンテナを削除
sudo docker stop voice-conversation
sudo docker rm voice-conversation

# モジュール再起動
sudo iotedge restart voice-conversation
動作確認
sudo iotedge list
# voice-conversation が running になっていることを確認

sudo iotedge logs voice-conversation --tail 20
# CertificateCredential.get_token succeeded が表示されれば成功

 音声対話システムの動作確認
 USB音声デバイスでの暫定動作I2Sアンプ到着までの間、USBマイク・スピーカーで動作確認：
# USBマイク音量設定
amixer -c 3 cset numid=3 8

# 動作確認（応答時間6～9秒、未最適化）
# RasPi（Device1）は2.6～4.9秒

 作業結果✅ Ubuntu 22.04初期設定完了
✅ Azure IoT Edge Runtime 1.5.21インストール
✅ IoT Hubデバイス登録・自動デプロイ設定
✅ Key Vault認証問題解決（RasPiから証明書コピー）
✅ voice-conversationモジュール正常起動確認

 モジュール動作状況

モジュール
ステータス
備考


edgeAgent
✅ Running
正常動作

edgeHub
✅ Running
正常動作

system-monitor
✅ Running
正常動作

voice-conversation
✅ Running
Key Vault認証成功、音声デバイス未接続


 学んだことJetPack 6.0にはDockerがプリインストール済み（追加インストール不要）
Azure DevOpsの自動デプロイメントはタグ設定で簡単に適用可能
複数デバイス（RasPi + Jetson）の混合運用が可能
Key Vault証明書はデバイス間で共有可能（同じService Principal使用）
コンテナ再作成時は docker rm が必要（設定変更を反映させるため）

 次回の作業予定MAX98357A I2Sアンプ到着後のセットアップ
