はじめに

アプリ開発において、Charlesは通信確認に欠かせないツールです。しかし、標準のHTTPクライアントがOSのプロキシ設定を参照しないFlutterアプリなどを相手にすると、途端に通信が見えなくなってしまい、困った経験はありませんか？

本記事では、そのようなプロキシ設定を回避するアプリの通信も、ネットワークレベルで傍受する「透過型プロキシ」という手法を使って解決します。

同様の解説記事はいくつか見つかりますが、iptablesのルールやDHCPサーバーの仕組みなど、ネットワーク関連の知識がないと難しく感じる部分もあり、できるだけ簡単に構築してみます。

完成図

iPhone/Android等クライアント → Raspberry Pi (mitmproxyで通信傍受) → インターネット

アプリケーション側には一切手を加えず、ネットワーク側で通信を解析するのがゴールです。

フェーズ1：OSの準備とWi-Fiの有効化

まずは、プロキシサーバーの土台となるRaspberry Pi OSを準備します。

1. OSのインストール

Raspberry Pi Imagerを使い、Raspberry Pi OS (64-bit) をSDカードに書き込みます。

このとき、「設定を編集する」からSSHの有効化、ユーザー名・パスワード、ホスト名などを設定しておくと後が楽です。

2. Raspberry PiへのSSH接続

OSを書き込んだSDカードをRaspberry Piに挿入し、LANケーブルを接続し、電源を入れます。1〜2分ほど待ってから、PCのターミナルで以下のコマンドを実行してSSH接続します。

ssh raspi@invisible-proxy.local

raspiとinvisible-proxyの部分は、ご自身で設定したユーザー名とホスト名に置き換えてください。
初めて接続する際は、フィンガープリントの確認を求められるので yes と入力してください。

3. Wi-Fi機能の有効化

クリーンインストール直後、SSHでログインすると以下のような警告が表示されることがあります。

Wi-Fi is currently blocked by rfkill.
Use raspi-config to set the country before use.

これは「使用国が設定されていないため、Wi-Fi機能がブロックされている」という状態です。以下のコマンドで設定ツールを起動し、日本を設定します。

sudo raspi-config

メニューを以下の順で選択してください。

  1. 5 Localisation Options
  2. L4 WLAN Country
  3. リストから JP Japan を選択

設定後、ラズパイを再起動 (sudo reboot) すると、Wi-Fiのブロックが解除されます。

フェーズ2：RaspAPによるアクセスポイント構築

手動でのネットワーク設定は非常に複雑なため、アクセスポイントの構築はRaspAPというツールに全て任せます。

1. RaspAPのインストール

以下のコマンド1行で、対話式のインストーラーが起動します。

curl -sL https://install.raspap.com | bash

基本的に全ての質問に**Y (Yes)** で答えて問題ありませんが、通信解析の邪魔になる可能性がある機能は無効にします。

  • Install Ad blocking? -> n
  • Install OpenVPN? -> n
  • Install WireGuard? -> n
  • Install and enable RestAPI? -> n

インストールが完了したら、指示に従って再起動します。

2. RaspAPの設定と接続確認

  1. 再起動後、hostname -IでラズパイのIPアドレスを確認します。

  2. PCのブラウザでそのIPアドレスにアクセスし、RaspAPの管理画面を開きます。

  3. デフォルト情報 (admin / secret) でログインします。

  4. 左メニューの「Hotspot」で、任意のSSIDとパスワードを設定し、「Save settings」をクリックします。

  5. 「Restart Hotspot」をクリックしてアクセスポイントを起動します。

    接続用のQRコードが表示されます。便利ですね。

  6. 【重要】 iPhoneのWi-Fi設定で、作成したSSIDに接続し、Safariでインターネットが見られることを確認します。これが確認できれば、ルーター化は成功です。

フェーズ3：透過型プロキシの設定

いよいよ通信を解析するための設定です。

1. mitmproxyのインストール

Pythonのパッケージ管理ツールpipを使ってmitmproxyをインストールします。

# 1. pipをインストール
sudo apt update
sudo apt install python3-pip -y

# 2. pipでmitmproxyをインストール
# 最近のOSではシステムのPython環境保護のため--break-system-packagesが必要
pip3 install mitmproxy --break-system-packages

# 3. コマンドへのパスを通す
# これをしないと"mitmweb: command not found"エラーになる
echo 'export PATH="$HOME/.local/bin:$PATH"' >> ~/.bashrc
source ~/.bashrc

2. iptablesによる通信リダイレクト

ラズパイのWi-Fi(wlan0)を通過するHTTP(ポート80)とHTTPS(ポート443)の通信を、mitmproxyが待つポート8080に強制転送します。

# HTTP通信(ポート80)をリダイレクト
sudo iptables -t nat -A PREROUTING -i wlan0 -p tcp --dport 80 -j REDIRECT --to-port 8080

# HTTPS通信(ポート443)をリダイレクト
sudo iptables -t nat -A PREROUTING -i wlan0 -p tcp --dport 443 -j REDIRECT --to-port 8080

3. mitmproxyの起動とiPhoneへの証明書インストール

  1. ラズパイでmitmproxyを透過モードで起動します。

    mitmweb --mode transparent --web-host 0.0.0.0

  2. iPhoneをラズパイのWi-Fiに接続します。

  3. Safariで http://mitm.it にアクセスし、プロファイルをダウンロードします。

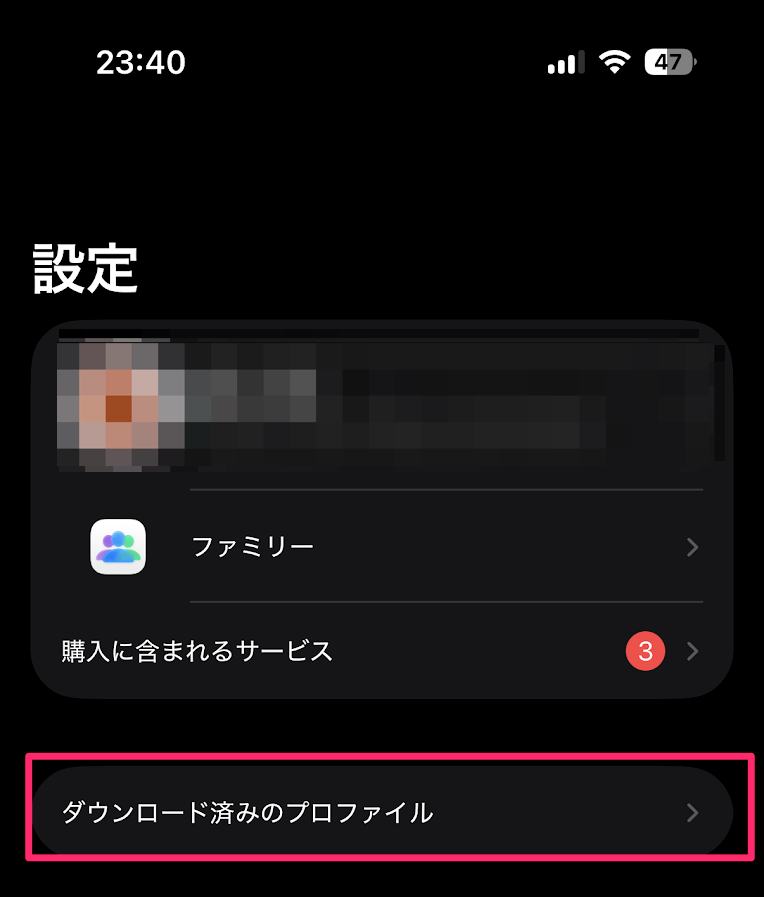

  4. 「設定」アプリを開き、「プロファイルがダウンロード済み」からプロファイルをインストールします。


  1. 【最重要】 以下の手順で、インストールした証明書を信頼します。

    • 「設定」→「一般」→「情報」
    • 一番下の「証明書信頼設定」
    • mitmproxyのスイッチをオンにする

フェーズ4：通信の監視

全ての準備が整いました。

PCのブラウザで http://<ラズパイのIPアドレス>:8081 にアクセスすると、mitmwebの管理画面が開きます。

iPhoneで解析したいアプリを操作すると、リアルタイムで通信内容が管理画面に表示されます。リクエストやレスポンスをクリックすれば、SSLで暗号化されていたはずの通信内容が平文で確認できます。

お疲れ様でした！
