[Unity] 面ごとにマテリアルを貼り側面の天地を揃えるCubeを作成する

4 min read

UnityのCubeはそのまま利用すると、面ごとに異なるマテリアルを貼り付けることができなく、側面の向き(天地)も異なってしまいます。

そこで、面ごとにマテリアルを貼り側面の天地を揃えるCubeを作成します。

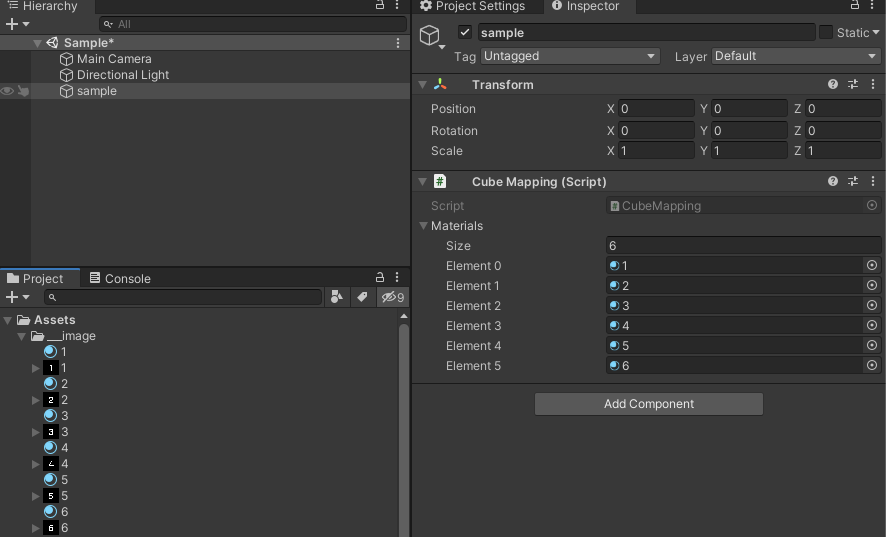

  • アタッチしたMaterialをMeshRendererのMaterialに追加
    • MeshRendererをAddComponentし追加
  • 頂点座標とUV座標を構築
    • uvにUV座標を入れ、verticesに頂点座標を入れています
  • SetTrianglesで指定したMaterialとメッシュをセットする
    • mf.mesh.SetTriangles(front,0)のように、側面の天地を揃えた各面のUV座標とMaterialのindexを指定しています

ソースコードはこちら

CubeMapping.cs
using UnityEngine;
using System.Collections;

public class CubeMapping : MonoBehaviour {

    [SerializeField] private Material[] materials;

    void Awake()
    {
        float size = 1f;
        Vector2[] uv = new Vector2[24];

        // back
        uv[2].x = 0.0f; uv[2].y = 1.0f;
        uv[3].x = 1.0f; uv[3].y = 1.0f;
        uv[0].x = 0.0f; uv[0].y = 0.0f;
        uv[1].x = 1.0f; uv[1].y = 0.0f;

        // top
        uv[9].x = 0.0f; uv[9].y = 0.0f;
        uv[5].x = 1.0f; uv[5].y = 0.0f;
        uv[8].x = 0.0f; uv[8].y = 1.0f;
        uv[4].x = 1.0f; uv[4].y = 1.0f;

        // right
        uv[23].x = 1.0f; uv[23].y = 0.0f;
        uv[21].x = 0.0f; uv[21].y = 1.0f;
        uv[20].x = 0.0f; uv[20].y = 0.0f;
        uv[22].x = 1.0f; uv[22].y = 1.0f;

        // left
        uv[19].x = 1.0f; uv[19].y = 0.0f;
        uv[17].x = 0.0f; uv[17].y = 1.0f;
        uv[16].x = 0.0f; uv[16].y = 0.0f;
        uv[18].x = 1.0f; uv[18].y = 1.0f;

        // bottom
        uv[12].x = 1.0f; uv[12].y = 0.0f;
        uv[14].x = 0.0f; uv[14].y = 1.0f;
        uv[13].x = 0.0f; uv[13].y = 0.0f;
        uv[15].x = 1.0f; uv[15].y = 1.0f;

        // front
        uv[6].x  = 1.0f; uv[6].y  = 0.0f;
        uv[7].x  = 0.0f; uv[7].y  = 0.0f;
        uv[10].x = 1.0f; uv[10].y = 1.0f;
        uv[11].x = 0.0f; uv[11].y = 1.0f;


        int[] back = {
			0, 2, 1,
			1, 2, 3
		};
        int[] front = {
			7, 11, 6,
			6, 11, 10
		};

        int[] left = {
			16, 17, 19,
			19, 17, 18
		};

        int[] right = {
			20, 21, 23,
			23, 21, 22
		};

        int[] top = {
			8, 4, 9,
			9, 4, 5
		};

        int[] bottom = {
			12, 13, 15,
			15, 13, 14
		};

		Vector3[] vertices = {
			new Vector3(size/2, -size/2, size/2),
			new Vector3(-size/2, -size/2, size/2),
			new Vector3(size/2, size/2, size/2),
			new Vector3(-size/2, size/2, size/2),
			new Vector3(size/2, size/2, -size/2),
			new Vector3(-size/2, size/2, -size/2),
			new Vector3(size/2, -size/2, -size/2),
			new Vector3(-size/2, -size/2, -size/2),
			new Vector3(size/2, size/2, size/2),
			new Vector3(-size/2, size/2, size/2),
			new Vector3(size/2, size/2, -size/2),
			new Vector3(-size/2, size/2, -size/2),
			new Vector3(size/2, -size/2, -size/2),
			new Vector3(size/2, -size/2, size/2),
			new Vector3(-size/2, -size/2, size/2),
			new Vector3(-size/2, -size/2, -size/2),
			new Vector3(-size/2, -size/2, size/2),
			new Vector3(-size/2, size/2, size/2),
			new Vector3(-size/2, size/2, -size/2),
			new Vector3(-size/2, -size/2, -size/2),
			new Vector3(size/2, -size/2, -size/2),
			new Vector3(size/2, size/2, -size/2),
			new Vector3(size/2, size/2, size/2),
			new Vector3(size/2, -size/2, size/2)
		};

        MeshFilter mf = gameObject.AddComponent <MeshFilter>() as MeshFilter;
        MeshRenderer renderer = gameObject.AddComponent <MeshRenderer>() as MeshRenderer;
        Material[] mats = renderer.materials;

        mats = materials;
        GetComponent<Renderer>().materials = mats;

		mf.mesh.vertices = vertices;
        mf.mesh.uv = uv;

        mf.mesh.subMeshCount = 6;
        mf.mesh.SetTriangles(front,0);
        mf.mesh.SetTriangles(back,1);
        mf.mesh.SetTriangles(right,2);
        mf.mesh.SetTriangles(left,3);
        mf.mesh.SetTriangles(top,4);
        mf.mesh.SetTriangles(bottom,5);

        // メッシュデータを最適化
        mf.mesh.Optimize ();
        // メッシュの法線を更新
		mf.mesh.RecalculateNormals ();
    }
}

Meshから生成しているので、空のGameObjectにスクリプトをアタッチします。

実行結果はこちら

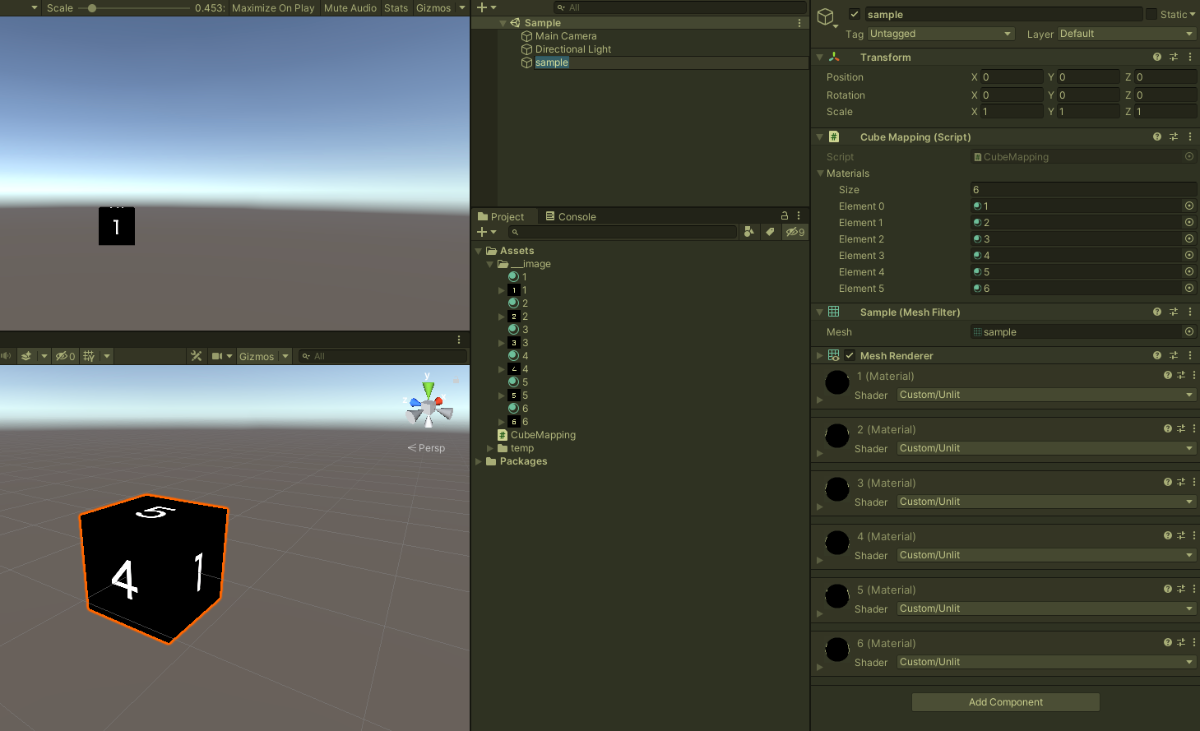

Jan-25-2021 22-59-35

MeshFilterとMeshRendererを作成し、アタッチした各Materialを面ごとに適用されていることがわかります。
