LoRa通信デバイス調査
kotaprojLoRa通信デバイス調査
- E220-900TS22S(JP)を手に入れた
- 何ができるのかを整理する
LoRa通信
LoRa（Long Range）は、長距離伝送を可能にする低電力広域ネットワーク（LPWAN）技術の一つです。
この技術は特にIoT（Internet of Things）デバイスのために設計されており、スマートシティ、環境モニタリング、
農業、エネルギー管理など、さまざまなIoTアプリケーションで利用されています。
- LoRaの特長
-
- 長距離伝送能力：LoRaは長距離送信（2〜15km、環境による）が可能です。
-
- 低電力消費：LoRaデバイスは非常に低い電力で動作し、バッテリー寿命を数年間に延ばすことができます。
-
- 低データレート：LoRaは低データレートの通信に最適化されており、データ転送速度は比較的遅いですが、
- センサーデータのような小さな情報量の伝送には十分です。
-
- ライセンスフリーの帯域：多くの国では、LoRaはライセンス不要の帯域を使用しています。
-
- セキュリティ：LoRaはエンド・ツー・エンドの暗号化を提供し、データのセキュリティを確保します。
-
- スケーラビリティ：LoRaネットワークは数百から数千のデバイスをサポートできる設計になっています。
-
参照元 :
E220-900TS22S(JP)とは
公式サイト
| item | info |
|---|---|
| 型名 | E220-900T22S |
| 周波数 | 920.6 MHz ～ 928.0 MHz |
| 変調方式 | LoRaスペクトラム拡散方式 |
| 帯域幅 | 125 kHz ～ 500 kHz |
| 拡散率 | 5〜11 |
| 伝送速度 | 1.7 kbps ～ 62.5 kbps |
| 送信出力 | 13 dBm：20 mW以下 |
| 受信感度 | -129 dbm |
| 消費電流（3.3 V時） | 送信時：43 mA 受信時：8.2 mA スリープ時：2.5 μA |
| インターフェース | UARTモード |
| 制御I/O | （信号レベルは3.3 V TTL） |
| 電源電圧 | 動作定格：3.3 V ～ 5.5 V 推奨電圧範囲：3.5 V ～ 5.0 V |
| 動作温度範囲 | -45℃ ～ +85℃ |
| 接続端子/基板搭載 | DFN-22 端面スルーホール SMT実装タイプ |
| 外形寸法 | 16 mm × 26 mm × 3 mm |
開発情報
公式サイトのリンクにあり
-
AirChecker（C3/USB)利用ガイド（サンプルプログラム説明書）
販売サイト
kotaprojサンプルコードを動作させる
基本的には、利用ガイド（サンプルプログラム説明書）にすべて記載されている
- Arduinoを使う
- ボードマネージャー
- esp32 by Espressif Systems : 2.0.5を使用する
- ライブラリマネジャー
- ESP32C3 Timer interrupt をインストール

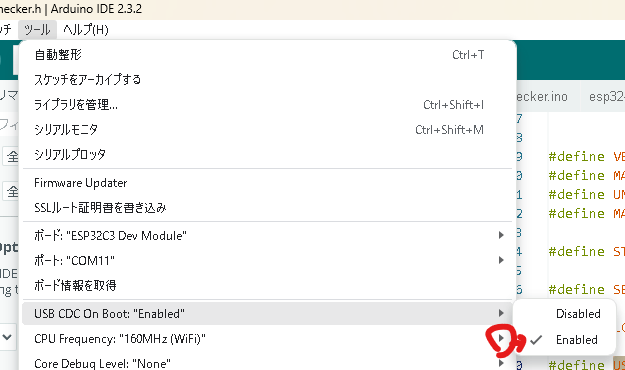

- 書き込み設定は、

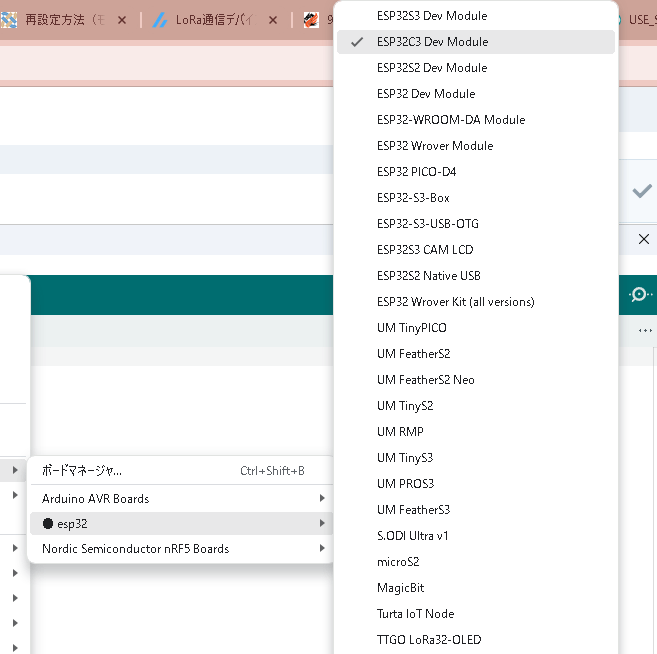

- ESP32C3 Dev Moduleを選択する

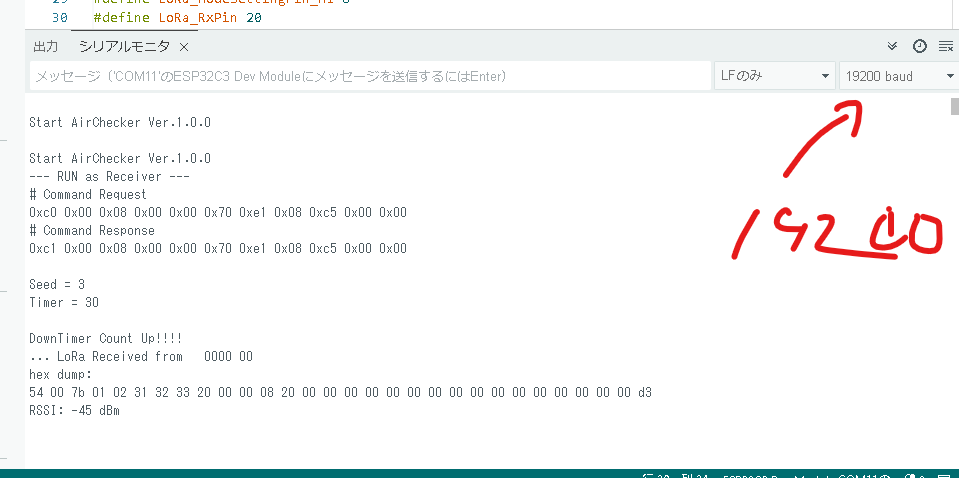

- シリアルログをはかせる場合
- USE_SerialPrint => 1
kotaproj
→書き込みできない、Arduino IDE, PlatformIOの両方で

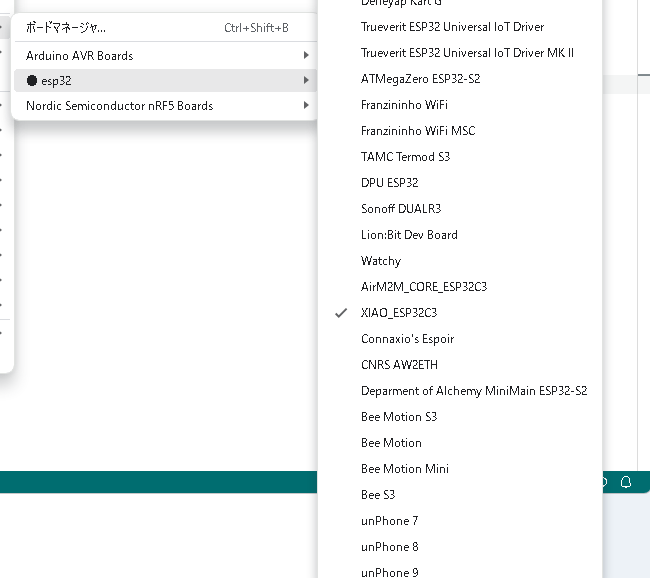

kotaprojXIAO ESP32C3は、macで書き込むとOKだった
windows pc側のesp toolの問題っぽい
kotaprojデータシート

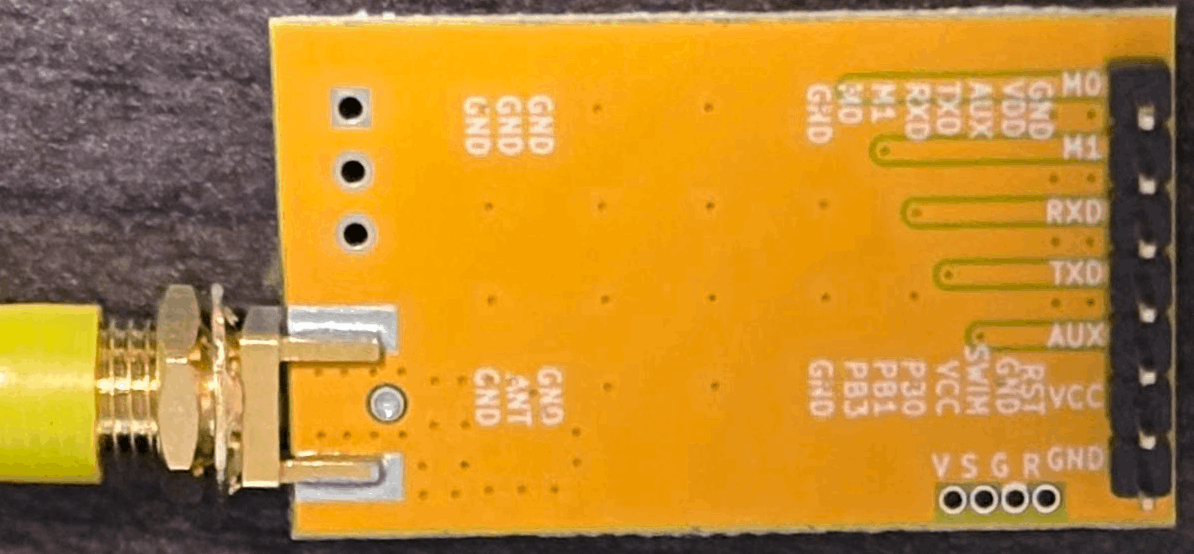

ピン配置
kotaproj子機
- アナログ信号
- 温湿度レベル
- 圧力
- 電力
- 電圧
- 日射量
- 土壌水分
- 接点信号
- 稼働回数
- 異常信号
- 運転状況
- 開閉状態
- スイッチ状態
- RS-485
- 電力
- pH
- 温湿度
- CO2濃度
- 太陽光発電量
親機
- HTTP, FTPでネットワーク通信
- メールによる通知
- XなどSNS
- USBでCSVデータ抜き差し
- 接点でパトランプ制御
- 接点の入力・出力制御
- ブザー
