自作マクロキーボードのメモ
Hiroyuki Komatsu概要
HHKB Studio 用のファンクションキーを作る
- キー数は 6 つ程度
- USB 接続
- キースイッチは GATERON Low Profile でホットスワップに対応する
- マイコンは M5 Stamp S3 を使う (手元にあるので)
- 基板の作成までをひとつまずのゴールとする

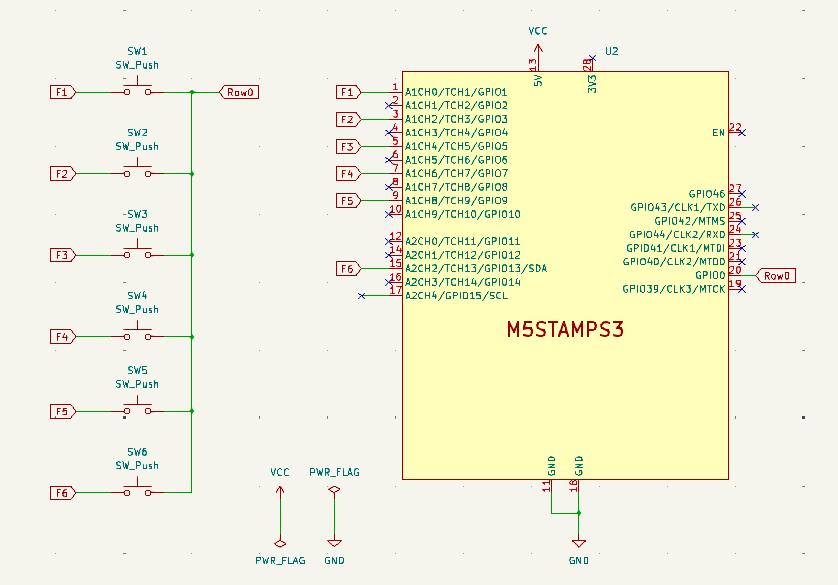

回路図
2024-06-22 版

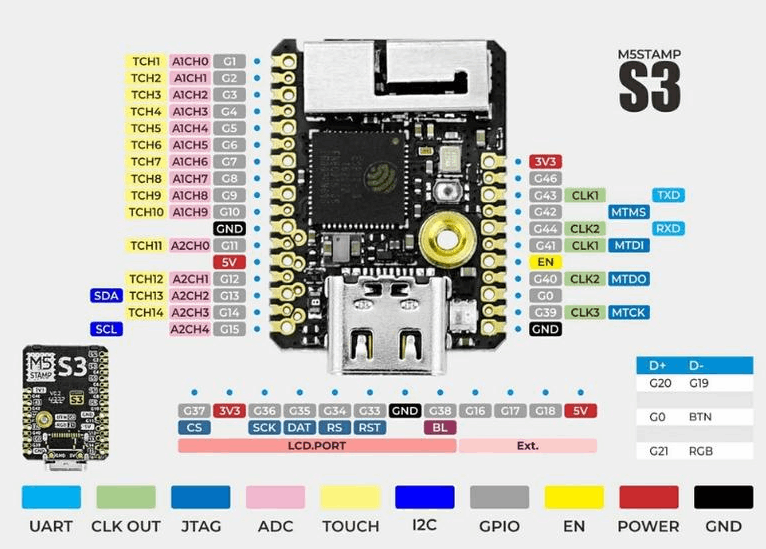

My_Symbols.kicad_sym の 17 番ピンは A2CH4/TCH1/GPIO1/SCL ではなく、A2CH4/GPIO15/SCL のようなのでシンボルを変更

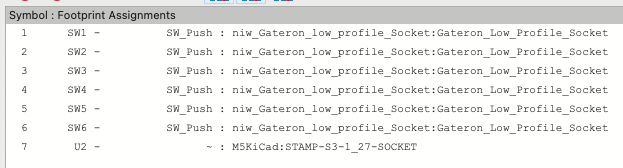

フットプリント
先人の成果を分けていただく

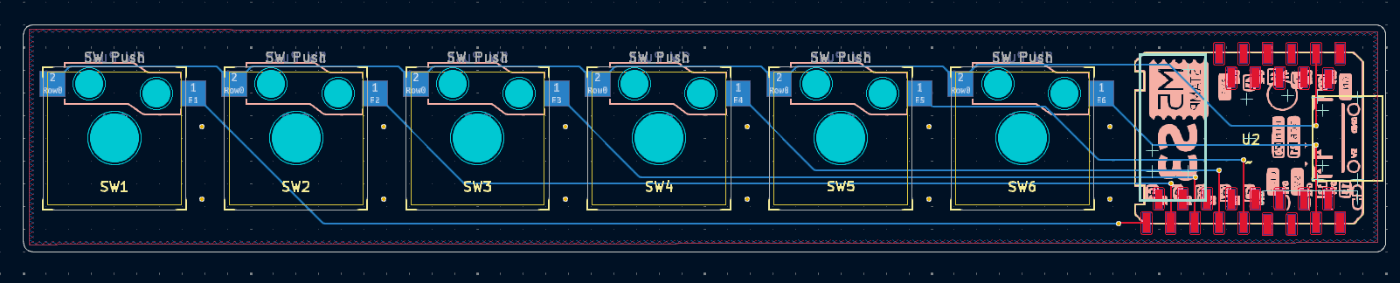

配線図
2024-06-22 版 (1)
- フットプリントが STAMP-S3-SOCKET
2024-06-22 版 (2)
- フットプリントが STAMP-S3-DIP
- ネジ穴 (M3) を追加

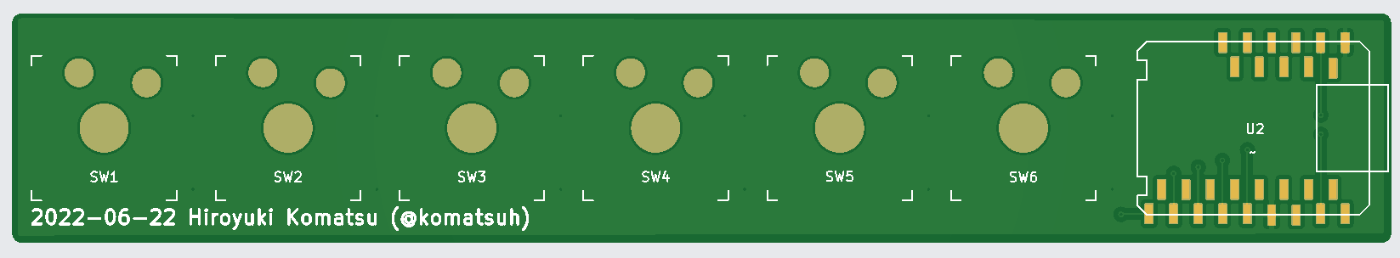

3D view
2024-06-22 版 (1)
2024-06-22 版 (2)
Gerber view
2024-06-22 版 (1)
ピンソケット用の穴が空いているように見えないけれど大丈夫なのだろうか

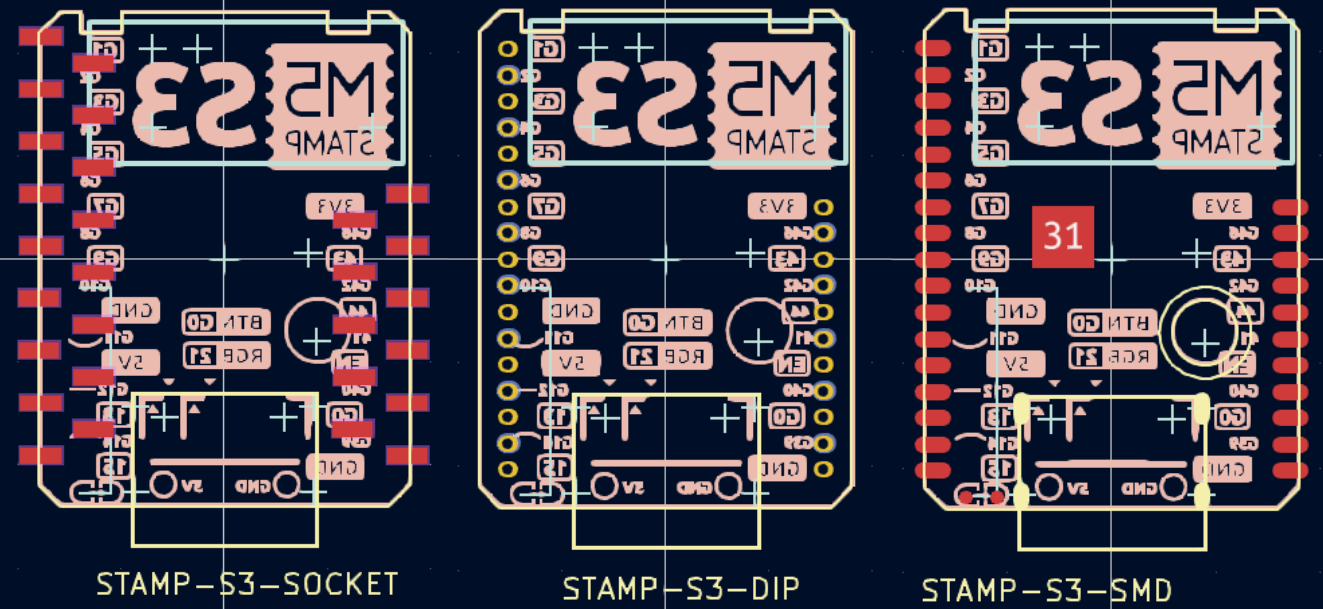

STAMP-S3-SOCKET ではなく STAMP-S3-DIP を使うのがよさそう
スイッチプレートの作成
キースイッチのフットプリントを配線用の代わりにプレート用の穴を開けたもの変更。配線等も削除。
M5 Stamp のフットプリントはそのままにしておく。ピンの処理がしやすいかもと考えたのとなんとなくで
プレート用のフットプリントも先人の成果をお借りする
面付け
オブジェクトを選択 > 右クリック > Create From Selection > Create Array... (⌘-T)

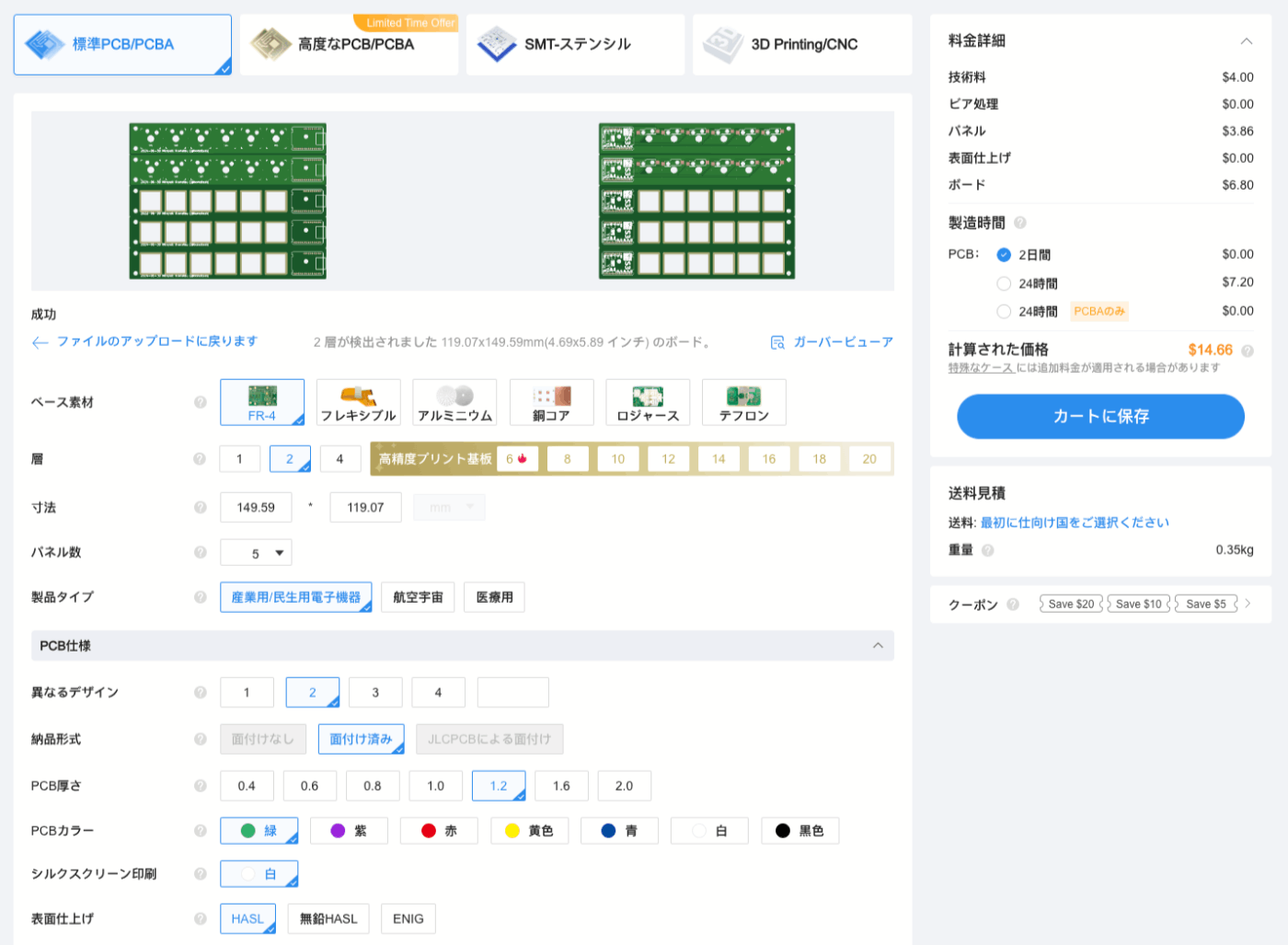

発注
JLCPCB に発注。本体 $14.66、送料 $9.13、合計 $23.79。クーポン (-$4) や決済手数料 ($0.5) の差し引きで合計 $20.29
制作に 2 日、発送に 5-7 日という見積もり
実際に 2 日以内に終わって発送された
部品
M5 Stamp S3 と GATERON Low Profile のキースイッチは手元にあるものを使う。
GATERON Low Profile のキーソケットを購入。 100 個で 2,530 円。
キーキャップは後で考える。
KiCad の機能メモ

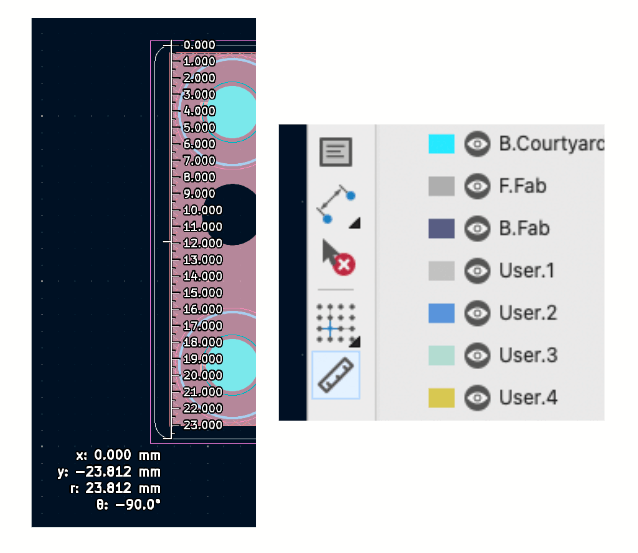

物差しツール
大きさを確認できる。右メニューの一番下にある。
まとめて削除
配線等をまとめて削除できる。ロックしているものは保持することもできる。
メニューバー > Edit > Global Deletions にある。
参考
GATERON Low Profile スイッチ
GATERON Low Profile ソケット
M5 Stamp S3
M5 Stamp S3 for KiCad
