概要

「zennでシーケンス図を使って、今後説明できるようにしたいな」と思い、調べてみました。
他で参考したい方がいればぜひお使いください

zennのmarkdown記法

公式のサイトを見ると、ダイアグラムの形式で使えることが分かりました。その方が意外と簡単である
https://zenn.dev/zenn/articles/markdown-guide#ダイアグラム

ダイアグラムサンプル

mermaidを先行して記載するといろんなものが記載できます
下記のURLを確認できると良いかもです!
https://mermaid.js.org/intro/

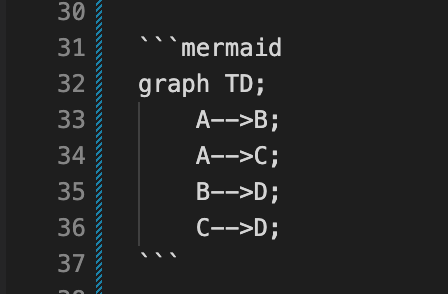

フローチャート

graph TD;
A-->B;
A-->C;
B-->D;
C-->D;

graph LR
a --> b & c--> d

シーケンス図

sequenceDiagram
participant Alice
participant Bob
Alice->>John: Hello John, how are you?
loop HealthCheck
John->>John: Fight against hypochondria
end
Note right of John: Rational thoughts
prevail!
John-->>Alice: Great!
John->>Bob: How about you?
Bob-->>John: Jolly good!

ガントチャート

gantt
dateFormat YYYY-MM-DD
title Adding GANTT diagram to mermaid
excludes weekdays 2014-01-10

section A section
Completed task :done, des1, 2014-01-06,2014-01-08
Active task :active, des2, 2014-01-09, 3d
Future task : des3, after des2, 5d
Future task2 : des4, after des3, 5d

クラス図

classDiagram
Class01 <|-- AveryLongClass : Cool
Class03 -- Class04
Class05 o-- Class06
Class07 .. Class08
Class09 --> C2 : Where am i?
Class09 --
C3
Class09 --|> Class07
Class07 : equals()
Class07 : Object[] elementData
Class01 : size()
Class01 : int chimp
Class01 : int gorilla
Class08 <--> C2: Cool label
